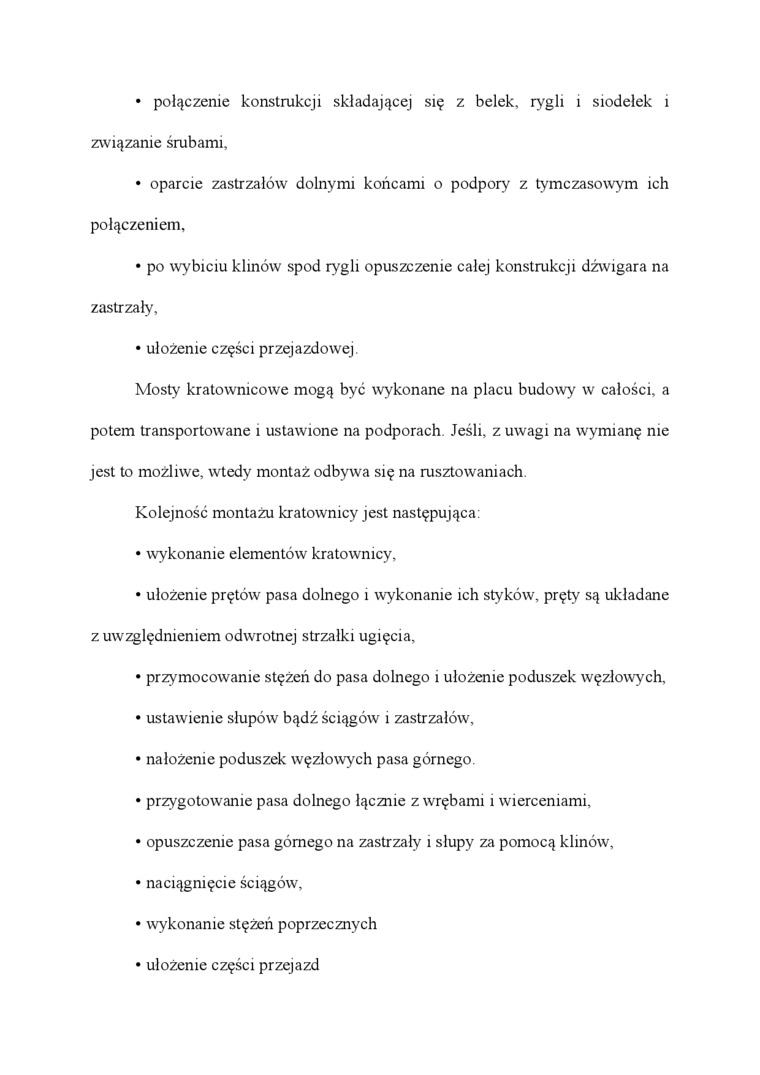

•    połączenie konstrukcji składającej się z belek, rygli i siodełek i związanie śrubami,

•    oparcie zastrzałów dolnymi końcami o podpory z tymczasowym ich połączeniem,

•    po wybiciu klinów spod rygli opuszczenie całej konstrukcji dźwigara na zastrzały,

•    ułożenie części przejazdowej.

Mosty kratownicowe mogą być wykonane na placu budowy w całości, a potem transportowane i ustawione na podporach. Jeśli, z uwagi na wymianę me jest to możliwe, wtedy montaż odbywa się na rusztowaniach.

Kolejność montażu kratownicy jest następująca:

•    wykonanie elementów kratownicy,

•    ułożenie prętów pasa dolnego i wykonanie ich styków, pręty są układane z uwzględnieniem odwrotnej strzałki ugięcia,

•    przymocowanie stężeń do pasa dolnego i ułożenie poduszek węzłowych,

•    ustawienie słupów bądź ściągów i zastrzałów,

•    nałożenie poduszek węzłowych pasa górnego

•    przygotowanie pasa dolnego łącznie z wrębami i wierceniami,

•    opuszczenie pasa górnego na zastrzały i słupy za pomocą klinów,

•    naciągnięcie ściągów,

•    wykonanie stężeń poprzecznych

•    ułożenie części przejazd
