4

J,

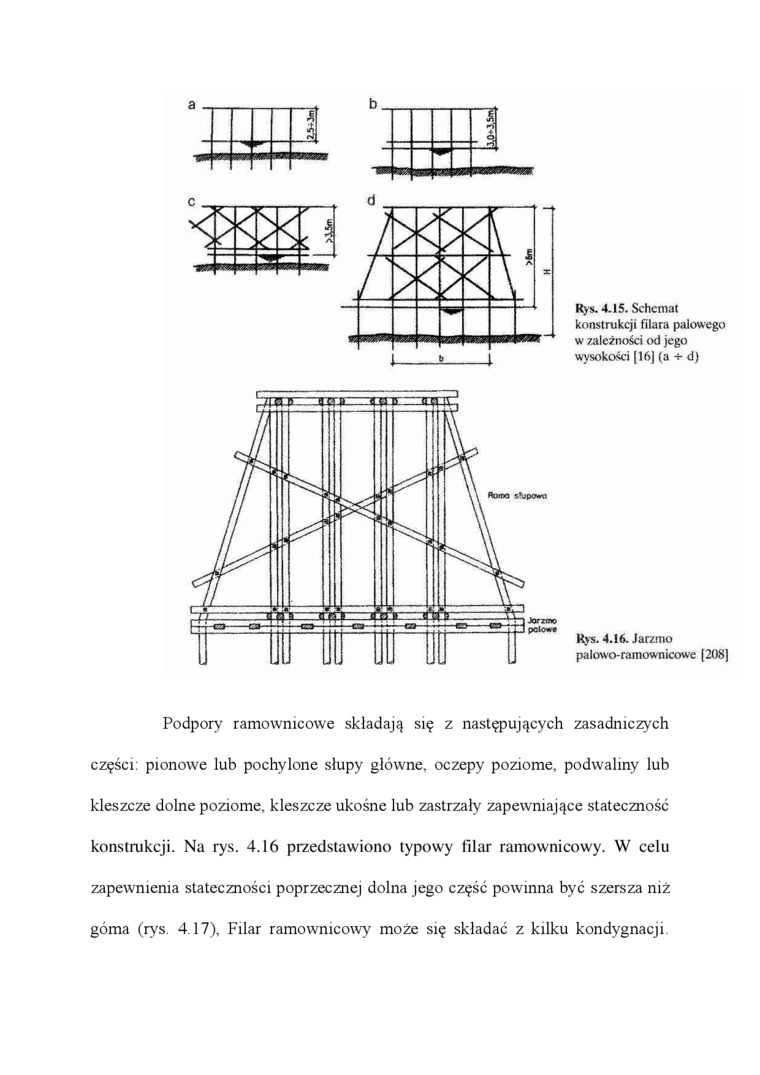

Rys. 4.15. Schemat konstrukcji filara palowego w' zależności od jego wysokości [16] (a + d)


Rys. 4.16. Jarzmo palowo-ramownicowe [208]


Podpory ramownicowe składają się z następujących zasadniczych części: pionowe lub pochylone słupy główne, oczepy poziome, podwaliny lub kleszcze dolne poziome, kleszcze ukośne lub zastrzały zapewniające stateczność konstrukcji. Na rys. 4.16 przedstawiono typowy filar ramownicowy. W celu zapewnienia stateczności poprzecznej dolna jego część powinna być szersza niż górna (rys. 4.17), Filar ramownicowy może się składać z kilku kondygnacji.
