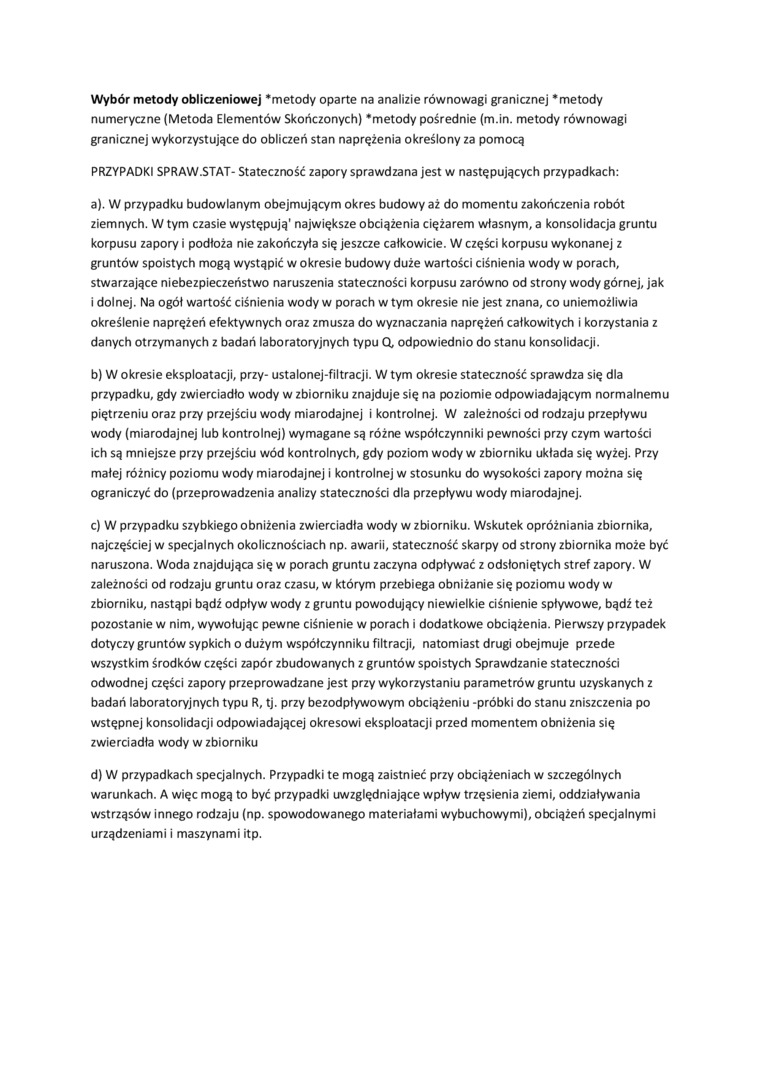

Wybór metody obliczeniowej ‘metody oparte na analizie równowagi granicznej * metody numeryczne (Metoda Elementów Skończonych) ‘metody pośrednie (m.in. metody równowagi granicznej wykorzystujące do obliczeń stan naprężenia określony za pomocą

PRZYPADKI SPRAW.STAT- Stateczność zapory sprawdzana jest w następujących przypadkach:

a) . W przypadku budowlanym obejmującym okres budowy aż do momentu zakończenia robót ziemnych. W tym czasie występują' największe obciążenia ciężarem własnym, a konsolidacja gruntu korpusu zapory i podłoża nie zakończyła się jeszcze całkowicie. W części korpusu wykonanej z gruntów spoistych mogą wystąpić w okresie budowy duże wartości ciśnienia wody w porach, stwarzające niebezpieczeństwo naruszenia stateczności korpusu zarówno od strony wody górnej, jak i dolnej. Na ogół wartość ciśnienia wody w porach w tym okresie nie jest znana, co uniemożliwia określenie naprężeń efektywnych oraz zmusza do wyznaczania naprężeń całkowitych i korzystania z danych otrzymanych z badań laboratoryjnych typu 0, odpowiednio do stanu konsolidacji.

b)    W okresie eksploatacji, przy- ustalonej-filtracji. W tym okresie stateczność sprawdza się dla przypadku, gdy zwierciadło wody w zbiorniku znajduje się na poziomie odpowiadającym normalnemu piętrzeniu oraz przy przejściu wody miarodajnej i kontrolnej. W zależności od rodzaju przepływu wody (miarodajnej lub kontrolnej) wymagane są różne współczynniki pewności przy czym wartości ich są mniejsze przy przejściu wód kontrolnych, gdy poziom wody w zbiorniku układa się wyżej. Przy małej różnicy poziomu wody miarodajnej i kontrolnej w stosunku do wysokości zapory można się ograniczyć do (przeprowadzenia analizy stateczności dla przepływu wody miarodajnej.

c)    W przypadku szybkiego obniżenia zwierciadła wody w zbiorniku. Wskutek opróżniania zbiornika, najczęściej w specjalnych okolicznościach np. awarii, stateczność skarpy od strony zbiornika może być naruszona. Woda znajdująca się w porach gruntu zaczyna odpływać z odsłoniętych stref zapory. W zależności od rodzaju gruntu oraz czasu, w którym przebiega obniżanie się poziomu wody w zbiorniku, nastąpi bądź odpływ wody z gruntu powodujący niewielkie ciśnienie spływowe, bądź też pozostanie w nim, wywołując pewne ciśnienie w porach i dodatkowe obciążenia. Pierwszy przypadek dotyczy gruntów sypkich o dużym współczynniku filtracji, natomiast drugi obejmuje przede wszystkim środków części zapór zbudowanych z gruntów spoistych Sprawdzanie stateczności odwodnej części zapory przeprowadzane jest przy wykorzystaniu parametrów gruntu uzyskanych z badań laboratoryjnych typu R, tj. przy bezodpływowym obciążeniu -próbki do stanu zniszczenia po wstępnej konsolidacji odpowiadającej okresowi eksploatacji przed momentem obniżenia się zwierciadła wody w zbiorniku

d)    W przypadkach specjalnych. Przypadki te mogą zaistnieć przy obciążeniach w szczególnych warunkach. A więc mogą to być przypadki uwzględniające wpływ trzęsienia ziemi, oddziaływania wstrząsów innego rodzaju (np. spowodowanego materiałami wybuchowymi), obciążeń specjalnymi urządzeniami i maszynami itp.
