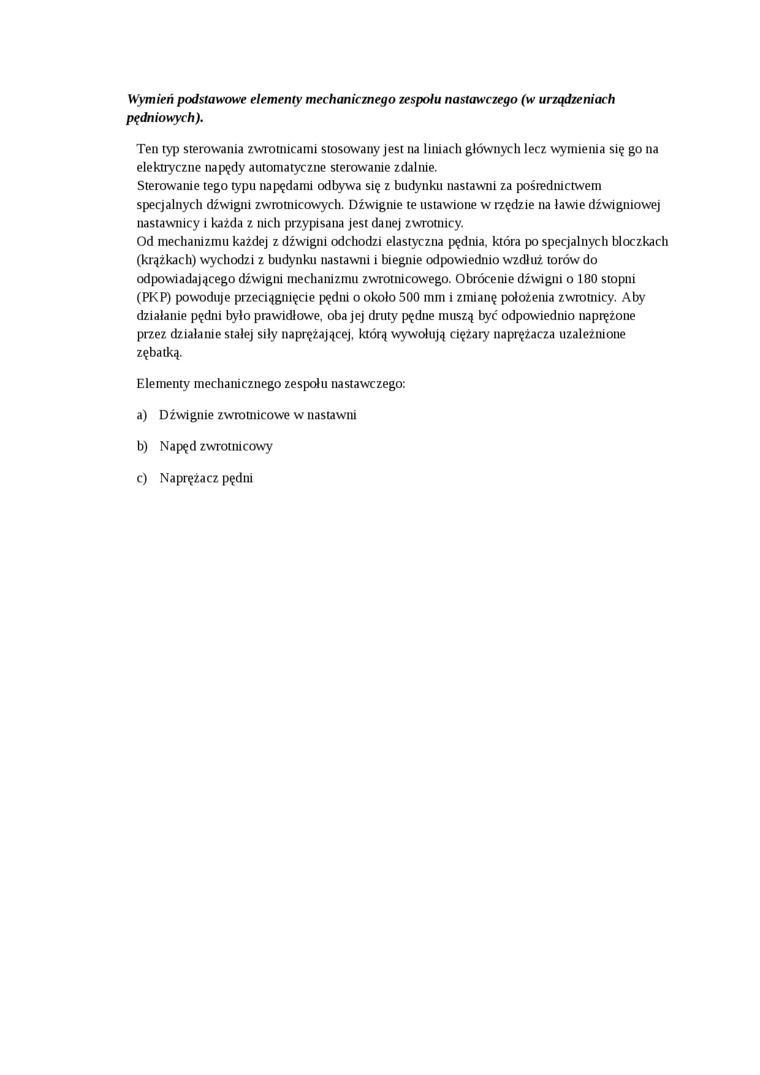

Wymień podstawowe elementy mechanicznego zespołu nastawczego (w urządzeniach pędniowych).

Ten typ sterowania zwrotnicami stosowany jest na liniach głównych lecz wymienia się go na elektryczne napędy automatyczne sterowanie zdalnie.

Sterowanie tego typu napędami odbywa się z budynku nastawni za pośrednictwem specjalnych dźwigni zwrotnicowych. Dźwignie te ustawione w rzędzie na ławie dźwigniowej nastawnicy i każda z nich przypisana jest danej zwrotnicy.

Od mechanizmu każdej z dźwigni odchodzi elastyczna pędnia, która po specjalnych bloczkach (krążkach) wychodzi z budynku nastawni i biegnie odpowiednio wzdłuż torów do odpowiadającego dźwigni mechanizmu zwrotnicowego. Obrócenie dźwigni o 180 stopni (PKP) powoduje przeciągnięcie pędni o około 500 mm i zmianę położenia zwrotnicy. Aby działanie pędni było prawidłowe, oba jej druty pędne muszą być odpowiednio naprężone przez działalne stałej siły naprężającej, którą wywołują ciężary naprężacza uzależnione zębatką.

Elementy mechanicznego zespołu nastawczego:

a)    Dźwignie zwromicowe w nastawni

b)    Napęd zwrotnicowy

c)    Naprężacz pędni
