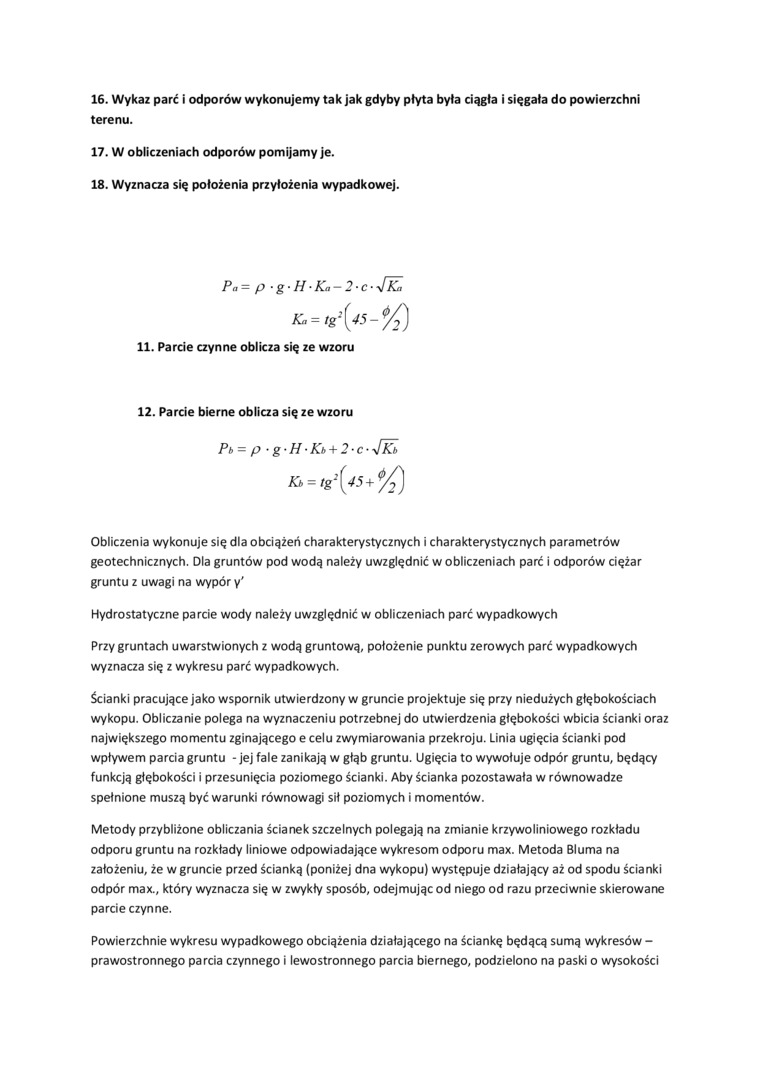

16. Wykaz parć i odporów wykonujemy tak jak gdyby płyta była ciągła i sięgała do powierzchni terenu.
17. W obliczeniach odporów pomijamy je.
18. Wyznacza się położenia przyłożenia wypadkowej.
Pa= pg-H-Ka-2-c-JE
11. Parcie czynne oblicza się ze wzoru 12. Parcie bierne oblicza się ze wzoru
Pb = p -g-H-Kb + 2‘C-jKb
Obliczenia wykonuje się dla obciążeń charakterystycznych i charakterystycznych parametrów geotechnicznych. Dla gruntów pod wodą należy uwzględnić w obliczeniach parć i odporów ciężar gruntu z uwagi na wypór y'
Hydrostatyczne parcie wody należy uwzględnić w obliczeniach parć wypadkowych
Przy gruntach uwarstwionych z wodą gruntową, położenie punktu zerowych parć wypadkowych wyznacza się z wykresu parć wypadkowych.
Ścianki pracujące jako wspornik utwierdzony w gruncie projektuje się przy niedużych głębokościach wykopu. Obliczanie polega na wyznaczeniu potrzebnej do utwierdzenia głębokości wbicia ścianki oraz największego momentu zginającego e celu zwymiarowania przekroju. Linia ugięcia ścianki pod wpływem parcia gruntu - jej fale zanikają w głąb gruntu. Ugięcia to wywołuje odpór gruntu, będący funkcją głębokości i przesunięcia poziomego ścianki. Aby ścianka pozostawała w równowadze spełnione muszą być warunki równowagi sił poziomych i momentów.
Metody przybliżone obliczania ścianek szczelnych polegają na zmianie krzywoliniowego rozkładu odporu gruntu na rozkłady liniowe odpowiadające wykresom odporu max. Metoda Bluma na założeniu, że w gruncie przed ścianką (poniżej dna wykopu) występuje działający aż od spodu ścianki odpór max., który wyznacza się w zwykły sposób, odejmując od niego od razu przeciwnie skierowane parcie czynne.
Powierzchnie wykresu wypadkowego obciążenia działającego na ściankę będącą sumą wykresów -prawostronnego parcia czynnego i lewostronnego parcia biernego, podzielono na paski o wysokości
