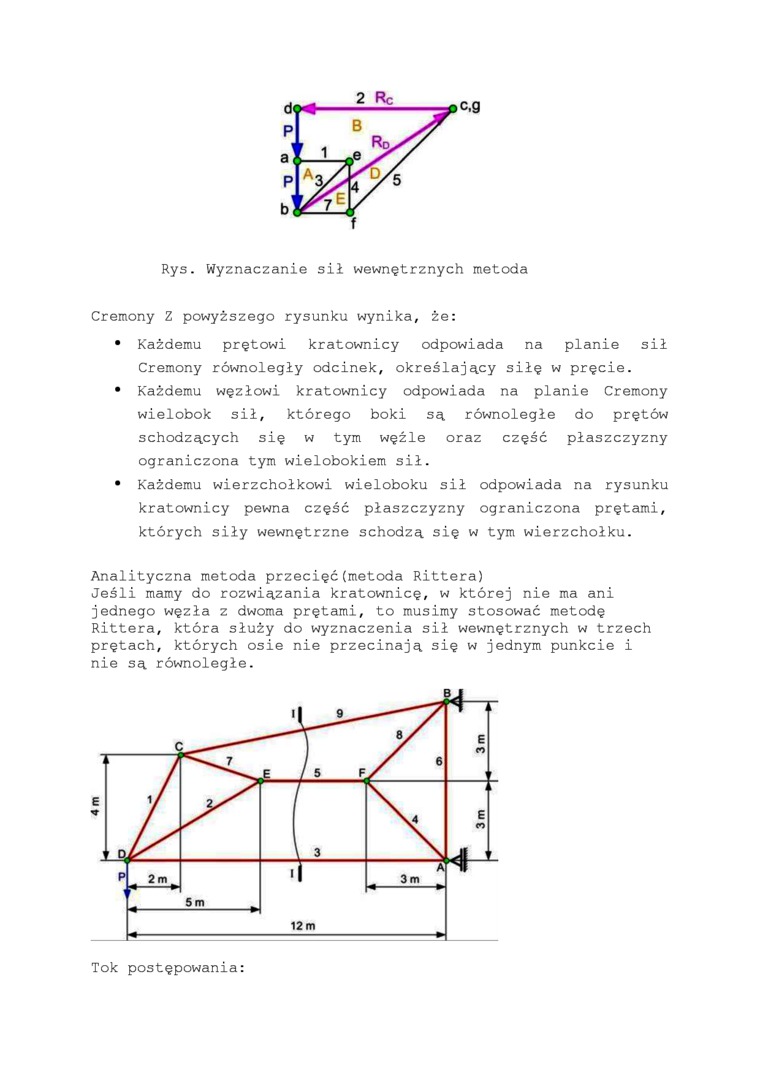

Rys. Wyznaczanie sił wewnętrznych metoda

Cremony Z powyższego rysunku wynika, że:

•    Każdemu prętowi kratownicy odpowiada na planie sił Cremony równoległy odcinek, określający siłę w pręcie.

•    Każdemu węzłowi kratownicy odpowiada na planie Cremony wielobok sił, którego boki są równoległe do prętów schodzących się w tym węźle oraz część płaszczyzny ograniczona tym wielobokiem sił.

•    Każdemu wierzchołkowi wieloboku sił odpowiada na rysunku kratownicy pewna część płaszczyzny ograniczona prętami, których siły wewnętrzne schodzą się w tym wierzchołku.

Analityczna metoda przecięć(metoda Rittera)

Jeśli mamy do rozwiązania kratownicę, w której nie ma ani jednego węzła z dwoma prętami, to musimy stosować metodę Rittera, która służy do wyznaczenia sił wewnętrznych w trzech prętach, których osie nie przecinają się w jednym punkcie i nie są równoległe.

Tok postępowania:
