Operat Praktyka S3

background image










Operat pomiarowy

Inwentaryzacja architektoniczno-budowlana warsztatu

wraz z inwentaryzacją uszkodzeń oraz oceną stanu technicznego.


















Sekcja nr 3

Damian Nowak

Rafał Pasek

Iwona Pyk

Bartłomiej Sierosławski

Franciszek Skrzypczyk

Paweł Tetke

Rok IV, 07.2012

e-mail:

nowak.damiann@gmail.com

background image

Spis treści

1.

Sprawozdanie techniczne ............................................................................................................................................................... 3

a.

Wykorzystane materiały, sprzęt, oprogramowanie ......................................................................................... 3

b.

Procedura pomiarowa ..................................................................................................................................................... 3

c.

Informacje o obiekcie ...................................................................................................................................................... 3

d.

Inwentaryzacja uszkodzeń i ocena stanu technicznego ................................................................................. 5

2.

Załączniki (prezentacja graficzna, zdjęcia) .................................................................................................................... 6-14

a.

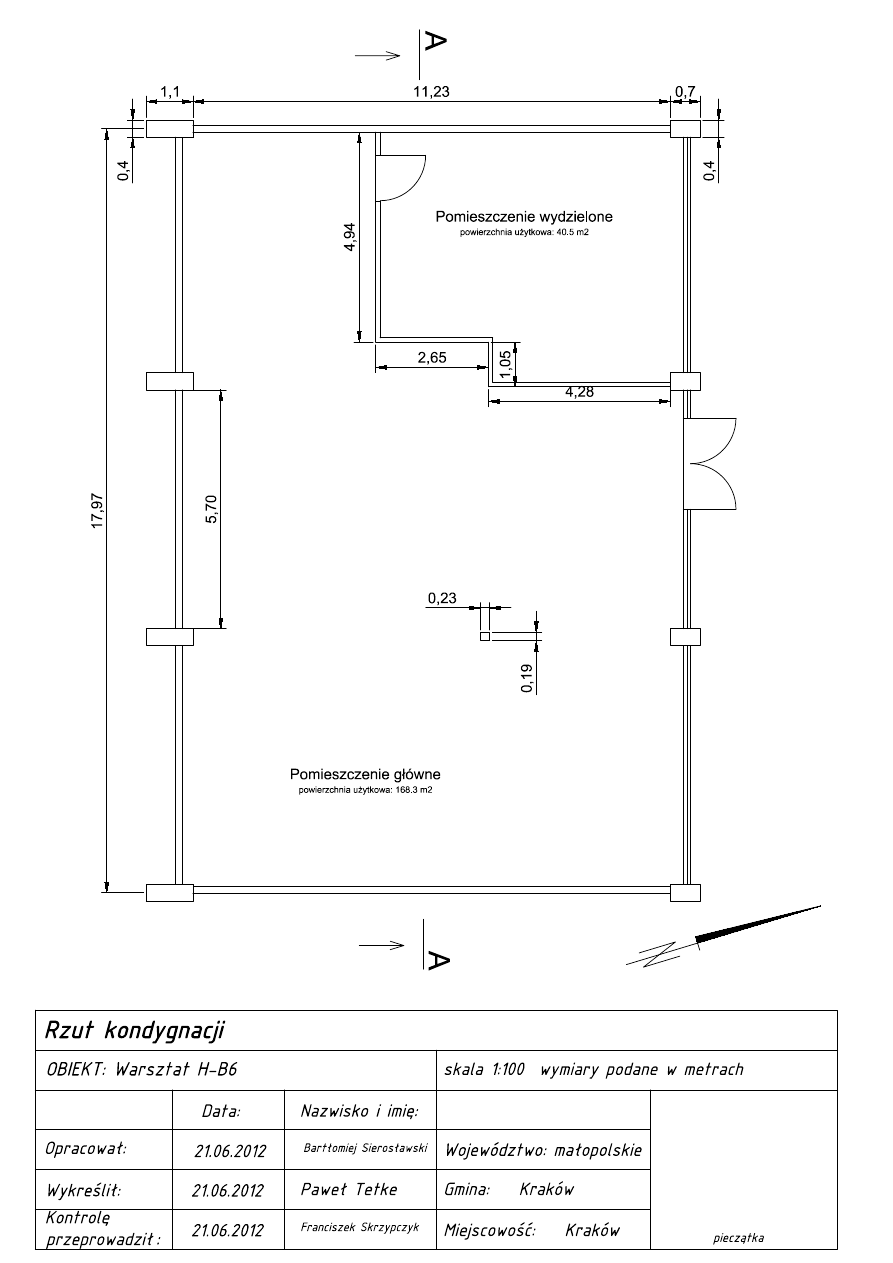

Rzut poziomy kondygnacji ............................................................................................................................................ 6

b.

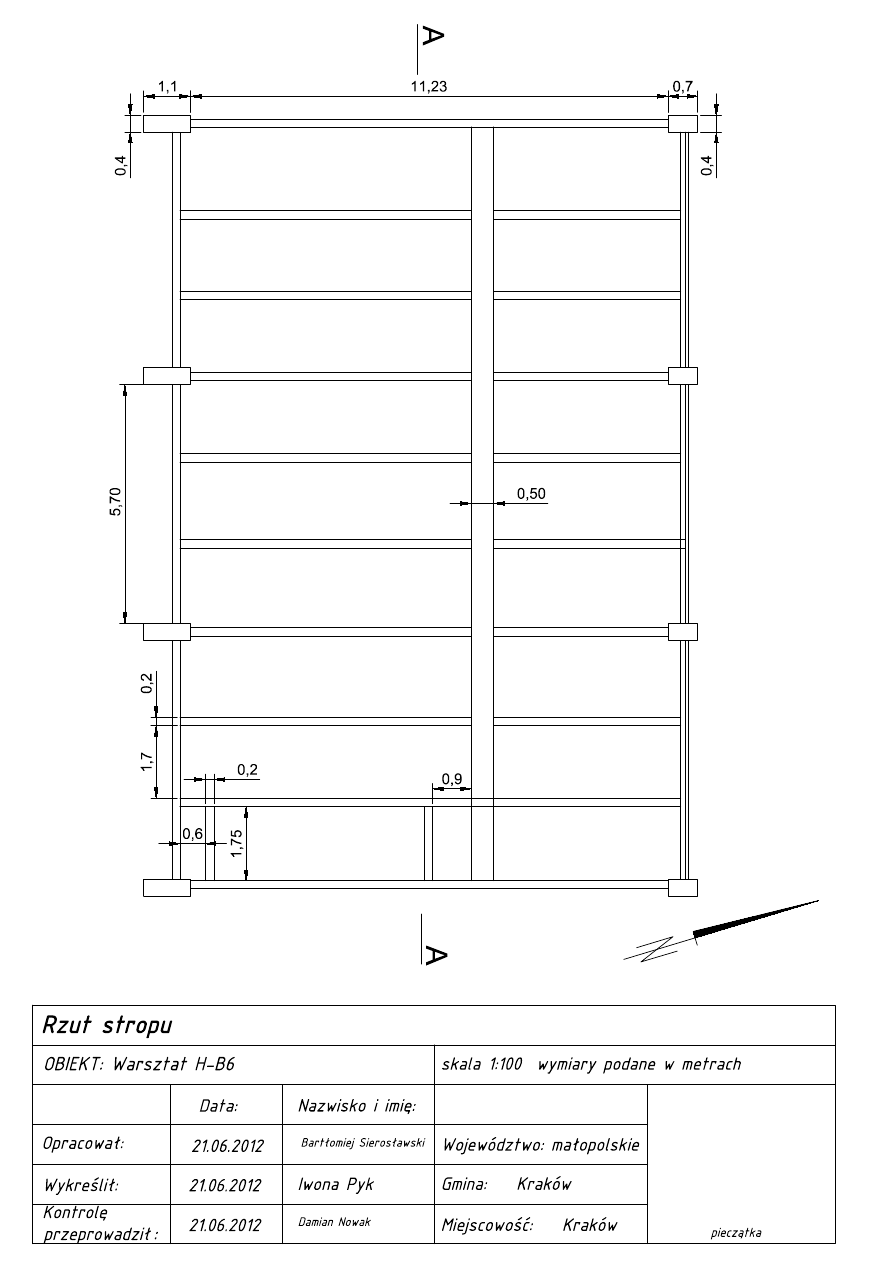

Rzut poziomy stropu ...................................................................................................................................................... 7

c.

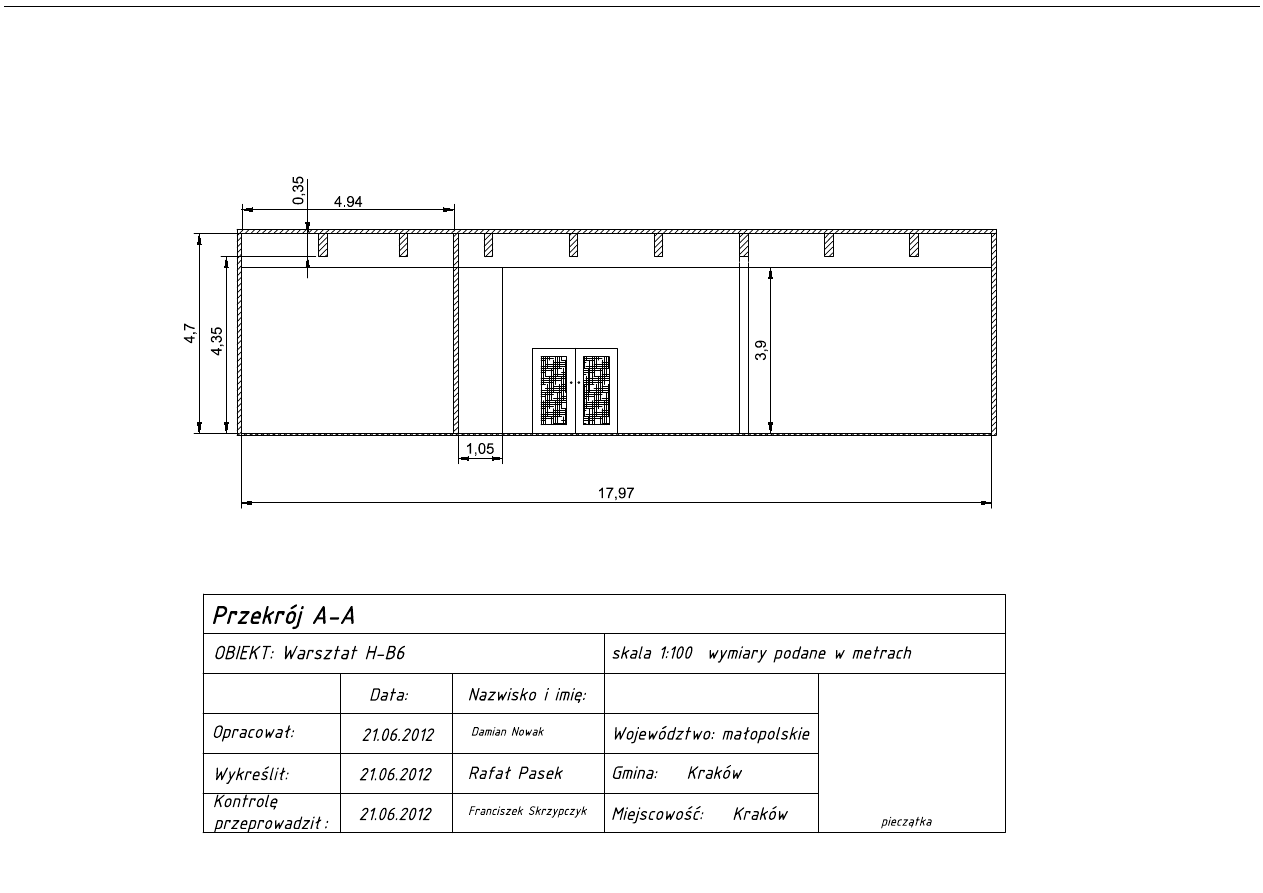

Przekrój A-A ..................................................................................................................................................................... 8

d.

Dokumentacja fotograficzna uszkodzeń ......................................................................................................... 9-13















background image

Sprawozdanie techniczne

I.

Dane formalno-prawne

1.

ZLECENIODAWCA: Wydział Geodezji Górniczej i Inżynierii Środowiska Akademii
Górniczo-Hutniczej w Krakowie

2.

WYKONAWCA: Sekcja nr 3 w składzie: Damian Nowak, Rafał Pasek, Iwona Pyk,

Bartłomiej Sierosławski, Franciszek Skrzypczyk, Paweł Tetke

3.

PRZEDMIOT ZLECENIA: Inwentaryzacja architektoniczno-budowlana warsztatu wraz
z inwentaryzacją uszkodzeń i oceną stanu technicznego.

4.

TERMIN WYKONANIA ZLECENIA: 21.06.2012 – 30.06.2012


II.

Wykorzystane materiały, sprzęt, oprogramowanie

Wykorzystany sprzęt:

Ruletka, szkicownik

Wykorzystane oprogramowanie:

Autocad 2011
Microsoft Office

III.

Procedura pomiarowa

Pomiar został wykonany w dniu 21.06.2012. Pomiarowi inwentaryzacyjnemu podlegał

warsztat mieszczący się budynku H-B6 na campusie Akademii Górniczo-Hutniczej przy alei

Mickiewicza 30.

Za pomocą ruletki zostały wyznaczone długości ścian, fundamentów oraz wszelkie

elementy stanowiące konstrukcję obiektu.

IV.

Informacje o obiekcie


Informacje ogólne

Warsztat mieszczący się w budynku H-B6 należącym do Wydziału Inżynierii Materiałowej i
Ceramiki przy alei Mickiewicza 30. Podstawowe zadania:

zaplecze do bieżącej konserwacji sprzętu
napraw aparatury
działalność badawcza
działalność dydaktyczna

background image

Powierzchnia zabudowy: 208.8 m

2

Kubatura: 908.5 m

3

Obiekt został wybudowany w roku 1974 podczas budowy wydziału. Fundament na całej swej

długości składał się z belki żelbetowej. Obiekt stanowi podpiwniczenie pod pozostałą część

wydziału. Wewnątrz znajduje się wydzielone pomieszczenie, które zostało prawdopodobnie

dobudowane podczas remontu. Posadzkę stanowią równo przycięte deski przytwierdzone

gwoździami.

Konstrukcja typu żelbetowego, ryglowo-żebrowa. Konstrukcja składa się z głównego rygla oraz 8

żeber po południowej stronie i 5 od strony północnej. Od momentu wybudowania obiekt przeszedł

jeden remont, w czasie którego zostały instalacje wodne, gazowe, oraz ogrzewanie centralne.

Wymieniona została również stolarka okienna. Remont nie dotyczył instalacji elektrycznej.

W najbliższych latach planowany jest generalny remont całego obiektu.

Informacje szczegółowe

Kształt i wymiary rzutu poziomego: prostokąt o wymiarach 17.97m x 11.23m

Wysokość obiektu: 4.35m od podłogi do żebra, 10 cm płyta stropowa

Opis poszczególnych elementów konstrukcyjnych:

rygiel

o

długość: 17.7 m

o

szerokość: 0.5 m

o

wysokość: 0.8 m

żebro

o

długość: 6.6 m oraz 4.4 m

o

szerokość: 0.2 m

o

wysokość: 0.35 m

filar konstrukcyjny

o

długość: 0,7 m oraz 1.1 m

o

szerokość: 0,4 m

o

wysokość: 4.7 m

Wykończenie zewnętrzne: płyty elewacyjne naniesione bezpośrednio na elementy konstrukcyjne.

Wykończenie wewnętrzne: wnętrze otynkowane i wymalowane.

Dane dotyczące instalacji:

wodna – punkty poboru na ścianach
grzewcza – centralne ogrzewanie rozlokowane w bliskim sąsiedztwie okien
elektryczna – instalacja oświetleniowa 220V, instalacja siłowa 400V, kable

przytwierdzone bezpośrednio do ścian

gazowa – punkt poboru w ścianie

background image

Schemat statyczny jest bezprzegubowy według technologii budowlanej wznoszenia podobnych

obiektów wykorzystywanej w latach 70-tych.


V.

Inwentaryzacja uszkodzeń i ocena stanu technicznego

Podczas wizji lokalnej przeprowadzonej 21.06.2012 stwierdzono liczne uszkodzenia obiektu
podlegającego inwentaryzacji. Ustalono następujące uszkodzenia:

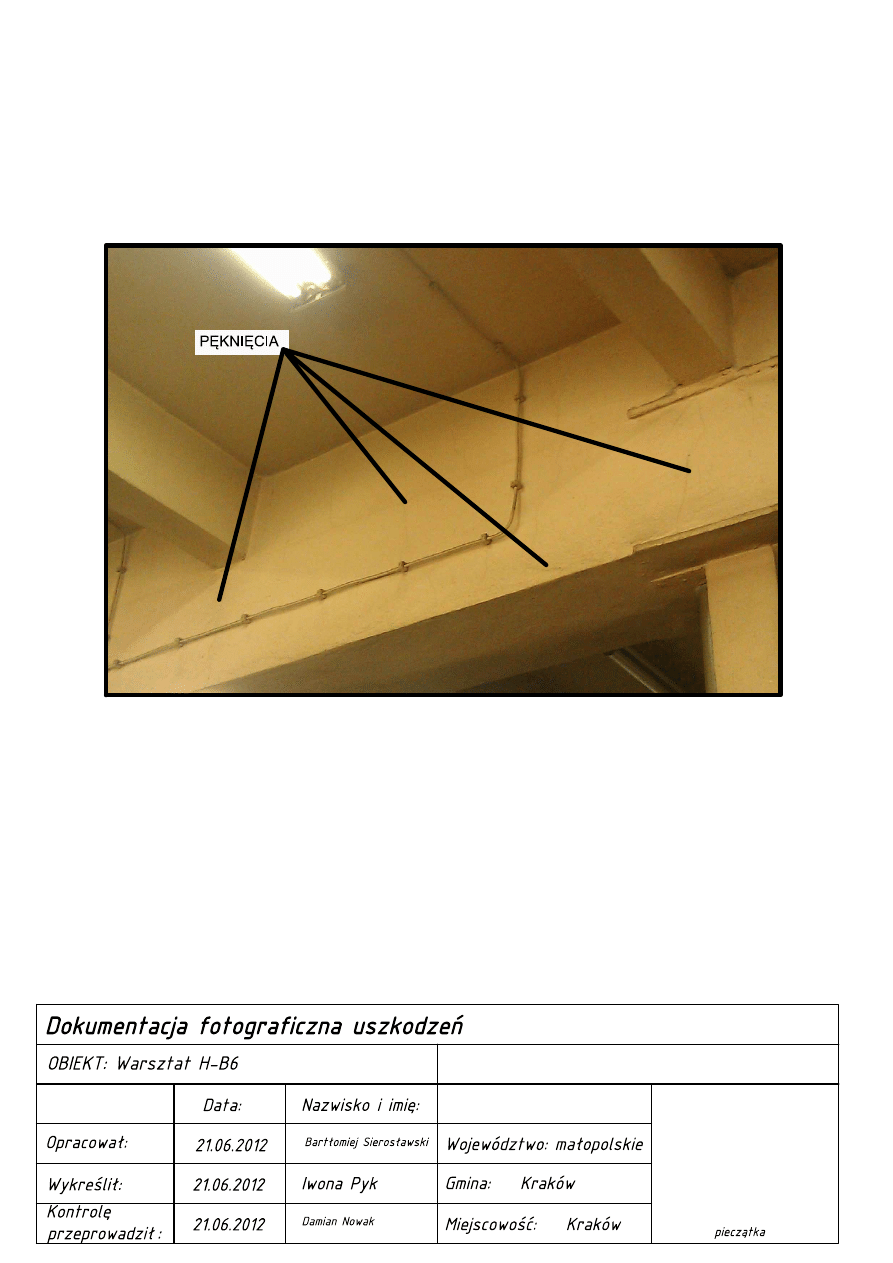

Rysy i pęknięcia

o

Wewnątrz obiektu

Każda ściana oraz większość żeber stropowych

Niektóre miejsca na ryglu

Ściany działowe

o

Na zewnątrz obiektu – nie stwierdzono z uwagi na brak dostępu do

powierzchni konstrukcji (przysłonięcia płytami elewacyjnymi)

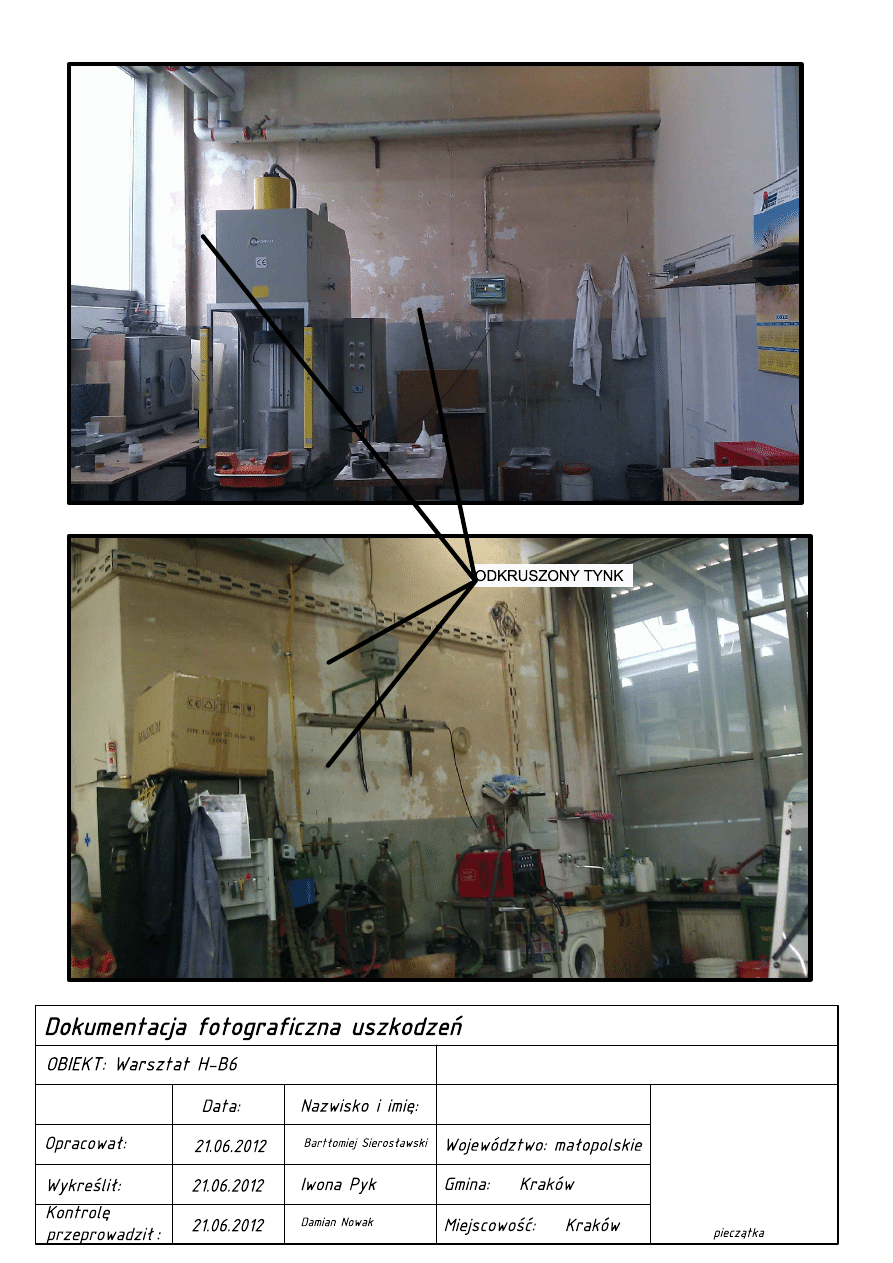

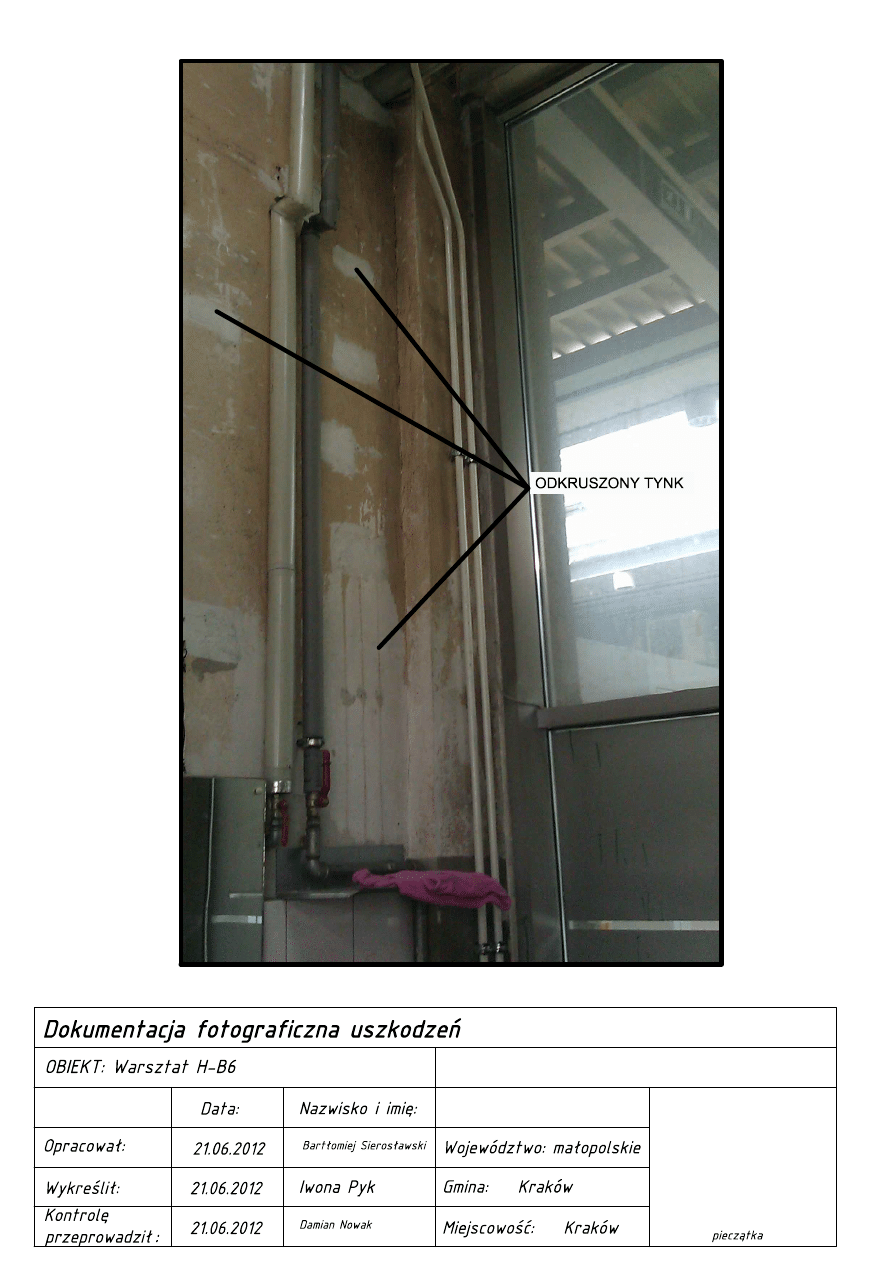

Ubytki tynku wewnątrz

o

Duże ubytki na ścianach działowych

o

Częste ubytki na ścianach konstrukcyjnych oraz filarach

Zużycie instalacji

o

Instalacje gazowa, wodna oraz grzewcza były remontowane toteż nie

przedstawiają ponadnormatywnego zużycia

o

Instalacja elektryczna – prowizoryczne zabezpieczenie przed dostępem

do kabli koroduje, same kable również przejawiają ślady zużycia,
istnieje ryzyko porażenia prądem

Inne

o

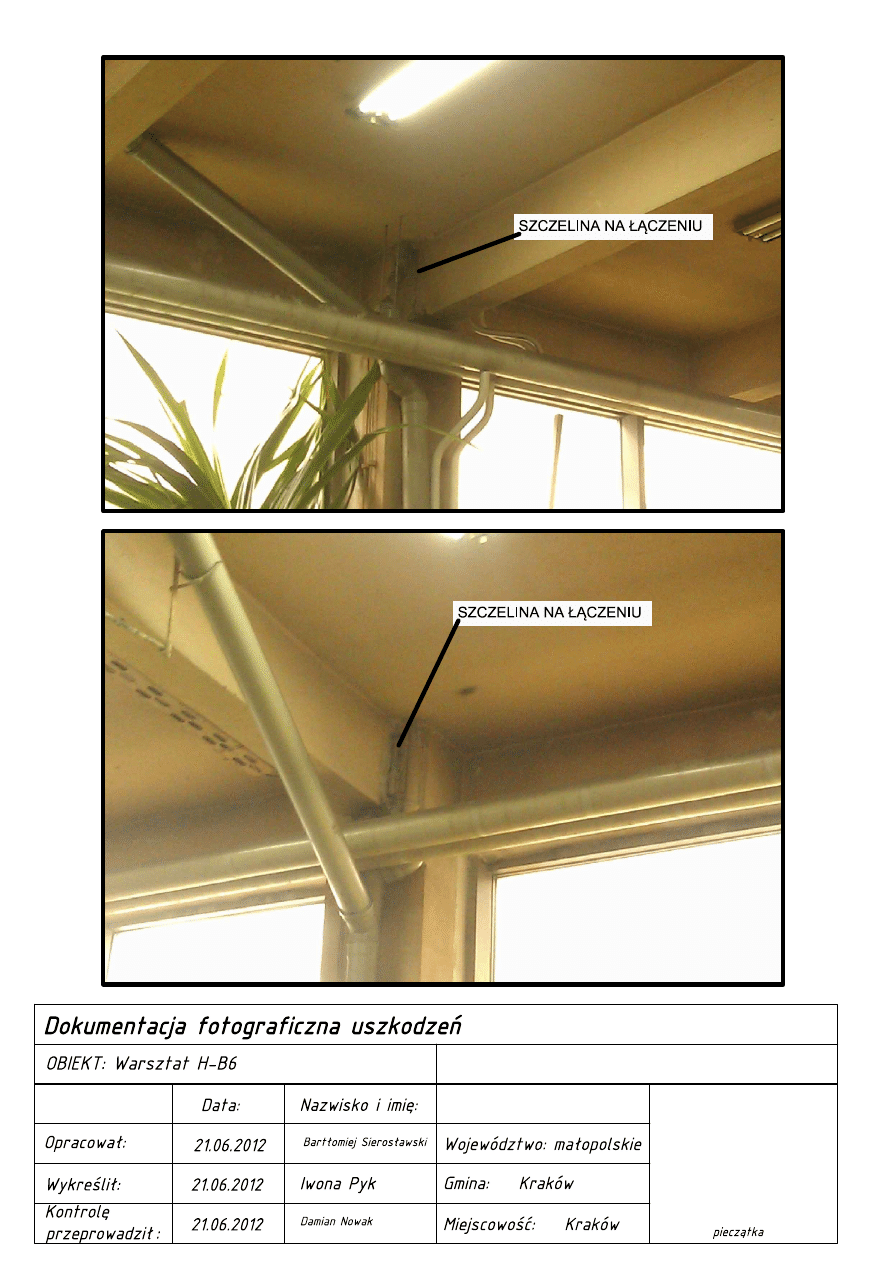

Szczeliny występujące na mocowaniach słupów i stropu żelbetowego

powstałe prawdopodobnie na skutek niedbałego wykonania podczas
budowy oraz przemieszczeń budowli

o

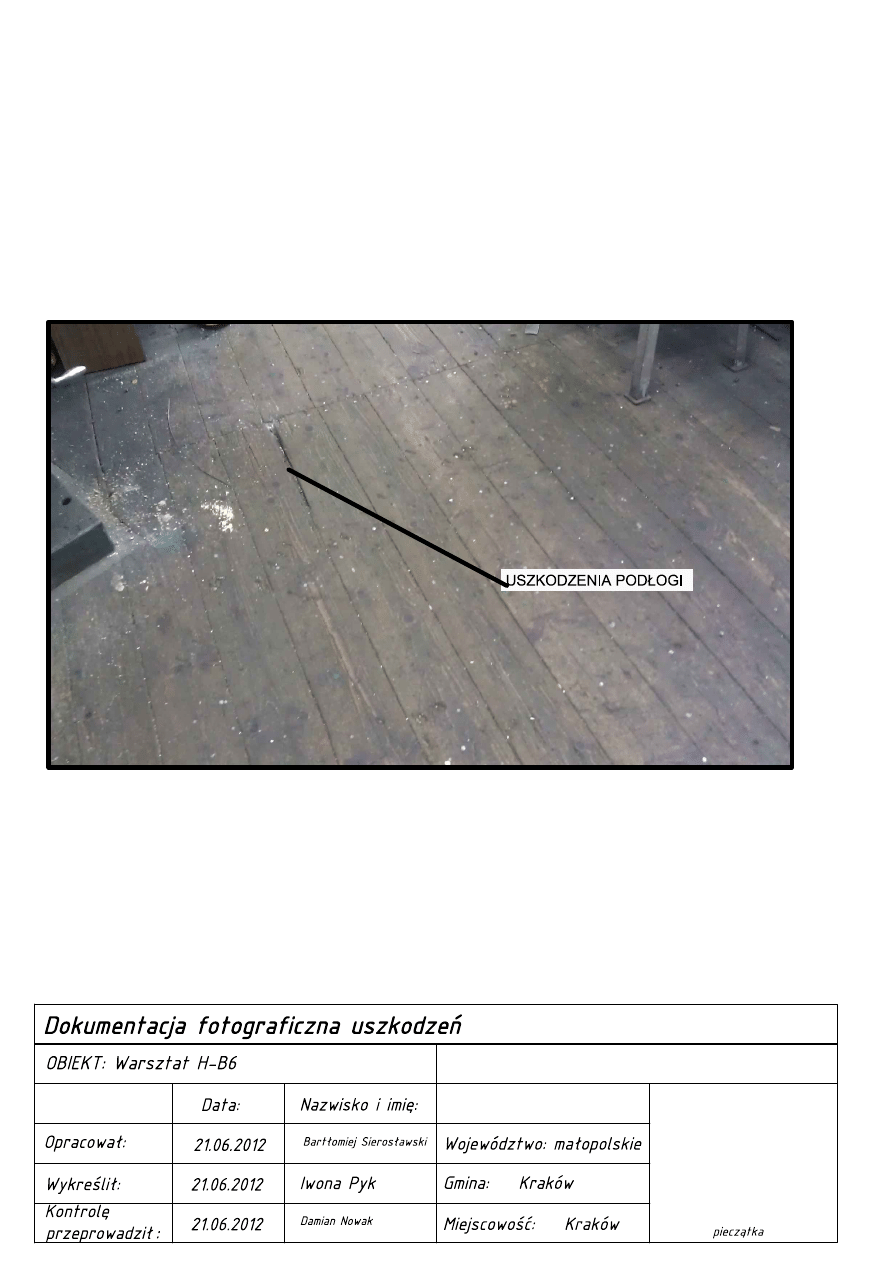

Posadzka drewniana prezentuje znaczne zużycie, niektóre deski są

słabo przytwierdzone gwoździami, inne powyginane.

Powyższe uszkodzenia zostały sfotografowane i dołączone do niniejszego opracowania.

Ocena stanu technicznego

Na podstawie przeprowadzonej wizji lokalnej w dniu 21.06.2012, opisanej powyżej, stan

obiektu objętego opracowaniem ocenia się jako ŚREDNI.


Kraków dn. 30.06.2012
