Charakterystyka Głośnika

Niskotonowego i Wysokotonowego

Wydział Mechaniczny Politechniki Krakowskiej

Rok Akademicki 2011/2012, Grupa 13K3

Rafał Polak

Patryk Domagała

Łukasz Niemiec

Artur Boksa

Spis treści

1.

Informacje Wstępne .............................................................................................................. 2

2.

Cel Dwiczenia......................................................................................................................... 3

3.

Wyniki Badao ........................................................................................................................ 3

4.

Wniosek ................................................................................................................................ 4

1. Informacje Wstępne

Głośnik

-

(odbiornik energii elektrycznej) przekształcający prąd elektryczny w falę akustyczną.

Idealny głośnik przekształca zmienny prąd elektryczny o odpowiedniej częstotliwości na falę
akustyczną proporcjonalnie i liniowo. Rzeczywisty zakres częstotliwości, w którym głośnik wytwarza
falę ciśnienia proporcjonalnie do napięcia (z dopuszczalnym odchyleniem) nazywa się pasmem
przenoszenia głośnika.

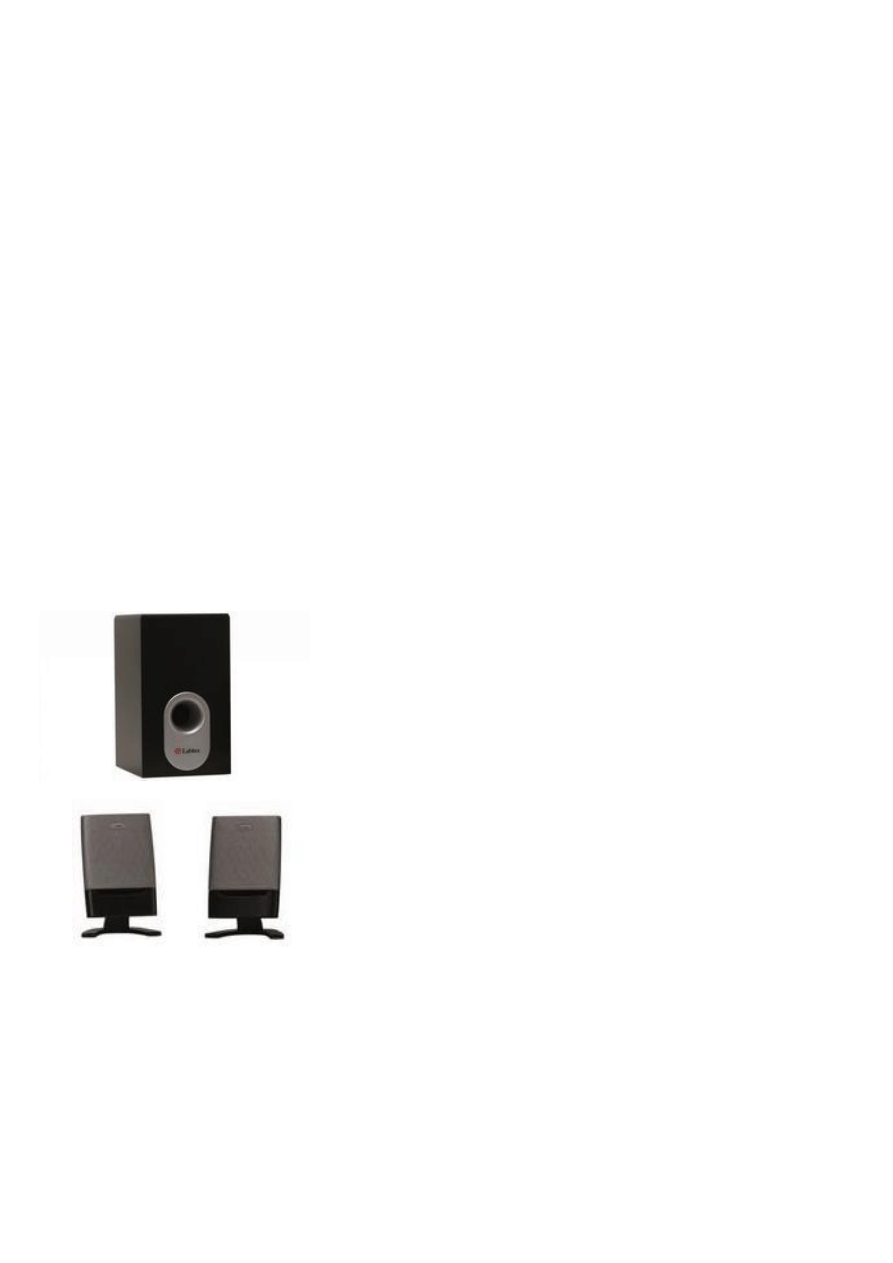

Głośnik niskotonowy

-

dodatkowy głośnik systemach stereo

lub w wielokanałowych, najczęściej w zestawach kina domowego,
służący do odtwarzania dźwięków o bardzo małych częstotliwościach
(w granicach 20-250 Hz).

Głośnik wysokotonowy

-

Różnią się one jedynie wielkością

membrany dzięki czemu może odtwarzad dźwięki o wyższych
częstotliwościach. Szybko i precyzyjnie odda szumy i piski i inne
szczegóły dźwięku

2. Cel Ćwiczenia

Celem dwiczenia jest zapoznanie się z charakterystyką głośników niskotonowych i

wysokotonowych, a także z przykładowymi częstotliwościami. Ludzki słuch rejestruje częstotliwości od
około 16 Hz do 20 kHz. Natomiast poziom natężenia dźwięku w danej częstotliwości może byd różne i jest
wyrażane w 1/10 Bela, co daje nam jednostkę logarytmiczną dB[A]. Gęstośd mocy fali akustycznej
wyrażana jest w [ W m^(-2) ], lecz nie jest ona wygodna i tak rozpowszechniona.

Głośniki wysokotonowe są niewielkiego rozmiaru, gdyż aby uzyskad wysokie tony struna,

membrana itp. Musi drgad co najmniej kilka tysięcy razy na sekundę. W ich przypadku nie wielka
membrana ułatwia szybkie drgania.

Głośniki niskotonowe są większe od wyżej wymienionych głośników, a w przypadku subwooferów,

odtwarza dźwięki tylko o bardzo małych częstotliwościach (w granicach 20 – 250 Hz).

3. Wyniki Badań

Zostały przeprowadzone pomiary na różnych kanałach poziomu natężenia dźwięku głośnika

Niskotonowego i Wysokotonowego. Ich charakterystyka ułożyła się zgodnie z właściwościami obu
głośników, co poprzez testy potwierdziło wcześniej postawione założenia.

Wyłączone zostały pomiary głośnika Wysokotonowego na kanałach od 2 do 8, aby zapobiec

przepaleniu głośnika z powodu zbyt niskich częstotliwości.

GDN

GDW

kanał

f [Hz]

[dB]

f [Hz]

[dB]

2

25

62

4

40

63

6

63

63

8

100

66

10

160

70

160

50

14

400

83

400

52

16

630

82,6

630

62

18

1000

85

1000

77

22

2500

72

2500

87

24

4000

64

4000

92

27

8000

60

8000

87

28

10000

57

10000

86

29

12500

48

12500

81

30

16000

36

16000

64

31

20000

37

20000

56

GDN – głośnik dynamiczny niskotonowy

GDW – głośnik dynamiczny wysokotonowy

4. Wniosek

Jest jasne, iż w pomieszczeniach oba te głośniki mają zastosowanie w nagłośnieniu

wielokanałowym, gdyż na różnych częstotliwościach wytwarzają dźwięki o podobnym poziomie natężenia
dźwięku. Ich dostrojenie cyfrowe, czy też za pomocą systemów rozdzielających kanały jest już innym
zadaniem.

Można rzecz, że posiadają one podobną, lecz przesuniętą o wektor charakterystykę, przez co

znajdują różne zastosowania w przemyśle, rozrywce itp…

30

40

50

60

70

80

90

100

10

100

1000

10000

[dB

]

[Hz]

Charakterystyka głośnikwa nisko- i

wysokotonowego

GDN

GDW
