GRAFIKA IN

ŻYNIERSKA

dr inż. Daniel PIĄTEK

Wydział Oceanotechniki i Okrętownictwa

POLITECHNIKA GDAŃSKA

W-04

PLAN

•

prostopadłość prostej i płaszczyzny;

•

zmiana układu odniesienia;

•

warunki przebicia prostą i przecięcia płaszczyzną;

•

bryły obrotowe;

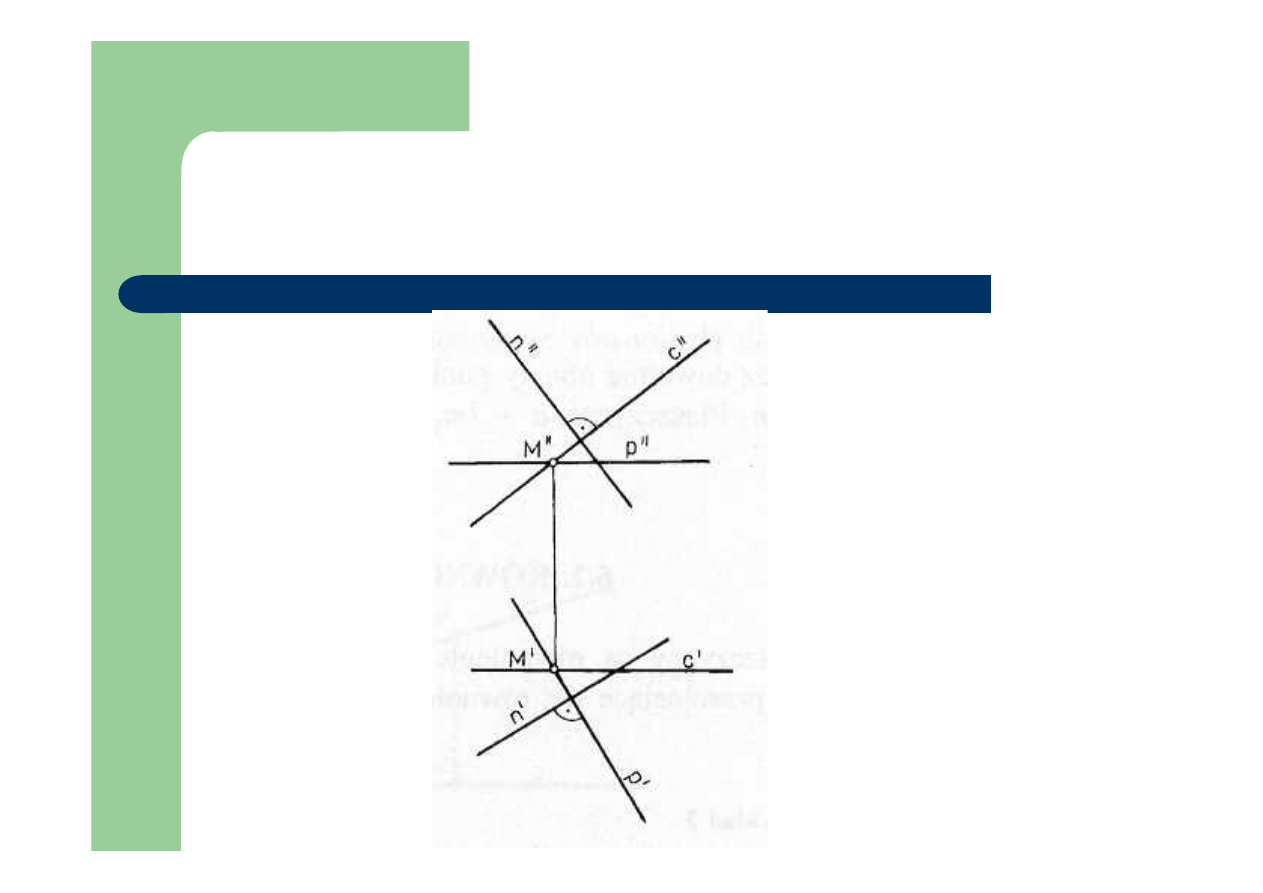

PROSTOPADŁOŚĆ PROSTEJ I PŁASZCZYZNY

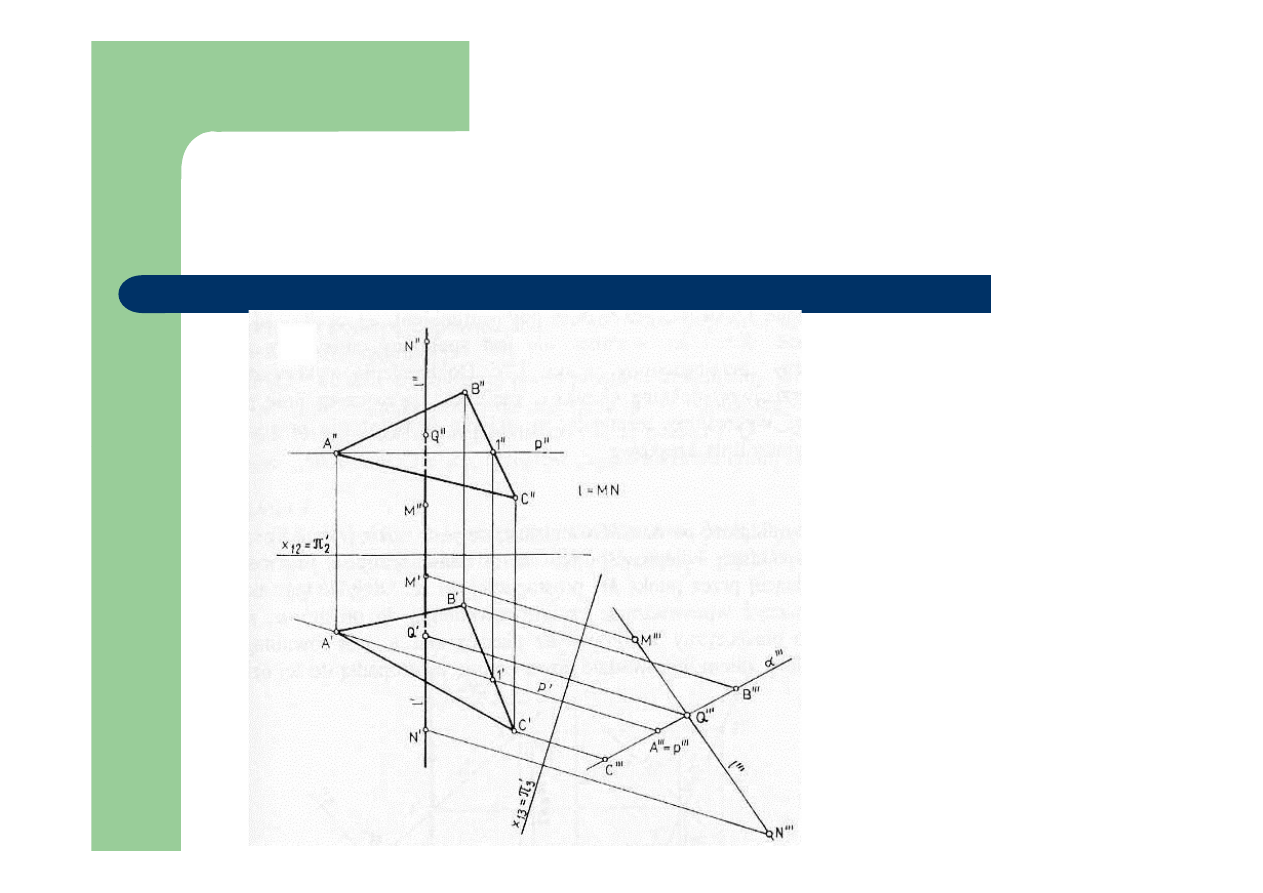

MIERZEJEWSKI, W.: Geometria wykreślna

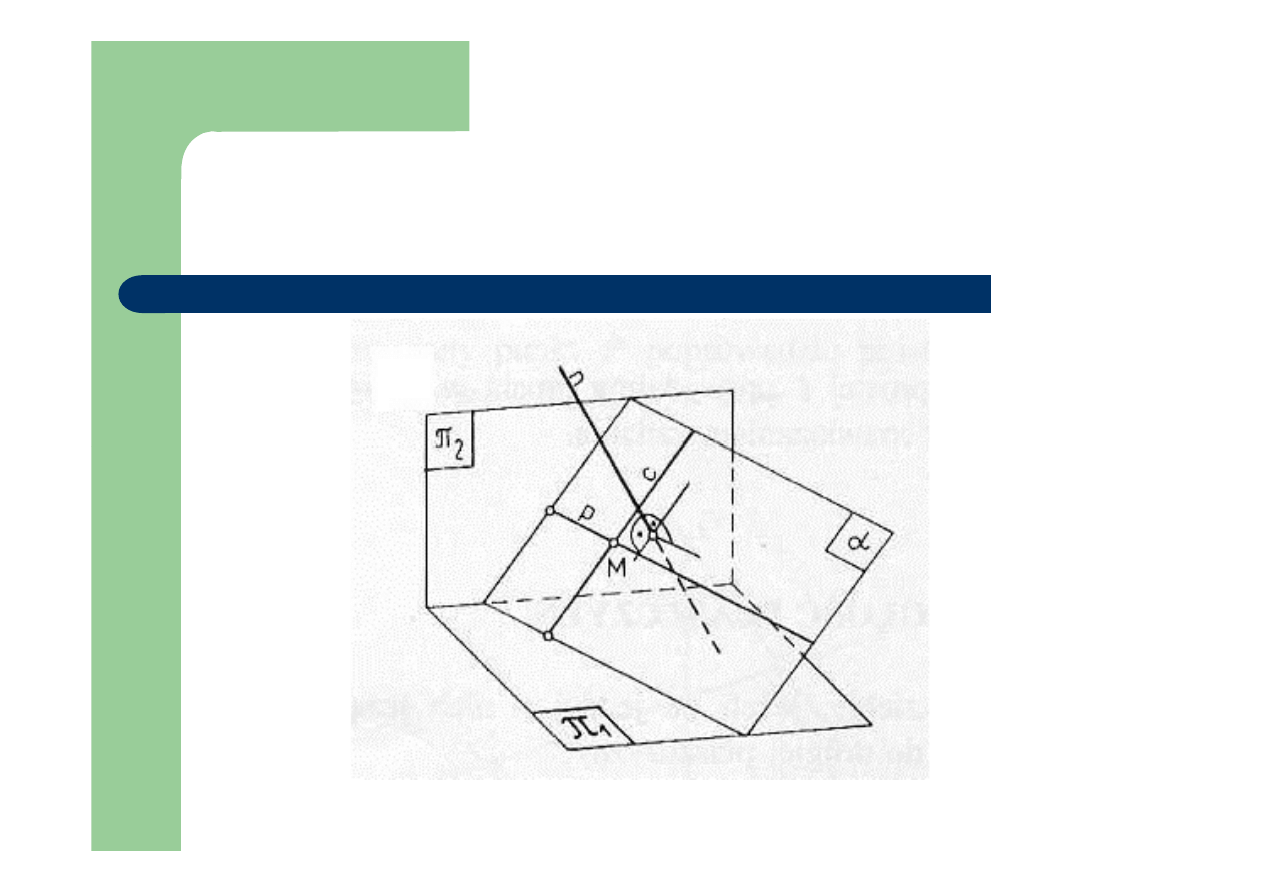

PROSTOPADŁOŚĆ PROSTEJ I PŁASZCZYZNY

MIERZEJEWSKI, W.: Geometria wykreślna

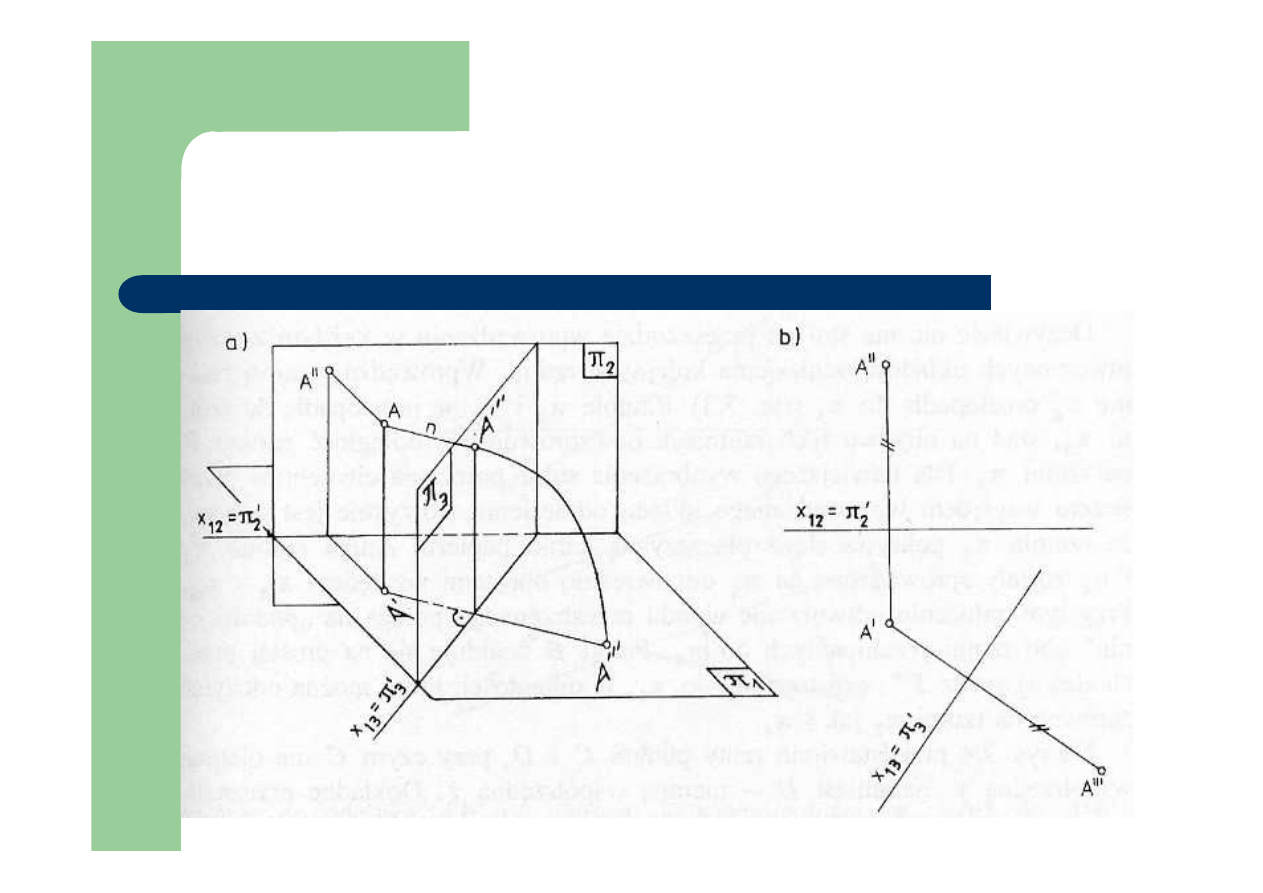

ZMIANA UKŁADU ODNIESIENIA

MIERZEJEWSKI, W.: Geometria wykreślna

ZMIANA UKŁADU ODNIESIENIA

MIERZEJEWSKI, W.: Geometria wykreślna

ZMIANA UKŁADU ODNIESIENIA

MIERZEJEWSKI, W.: Geometria wykreślna

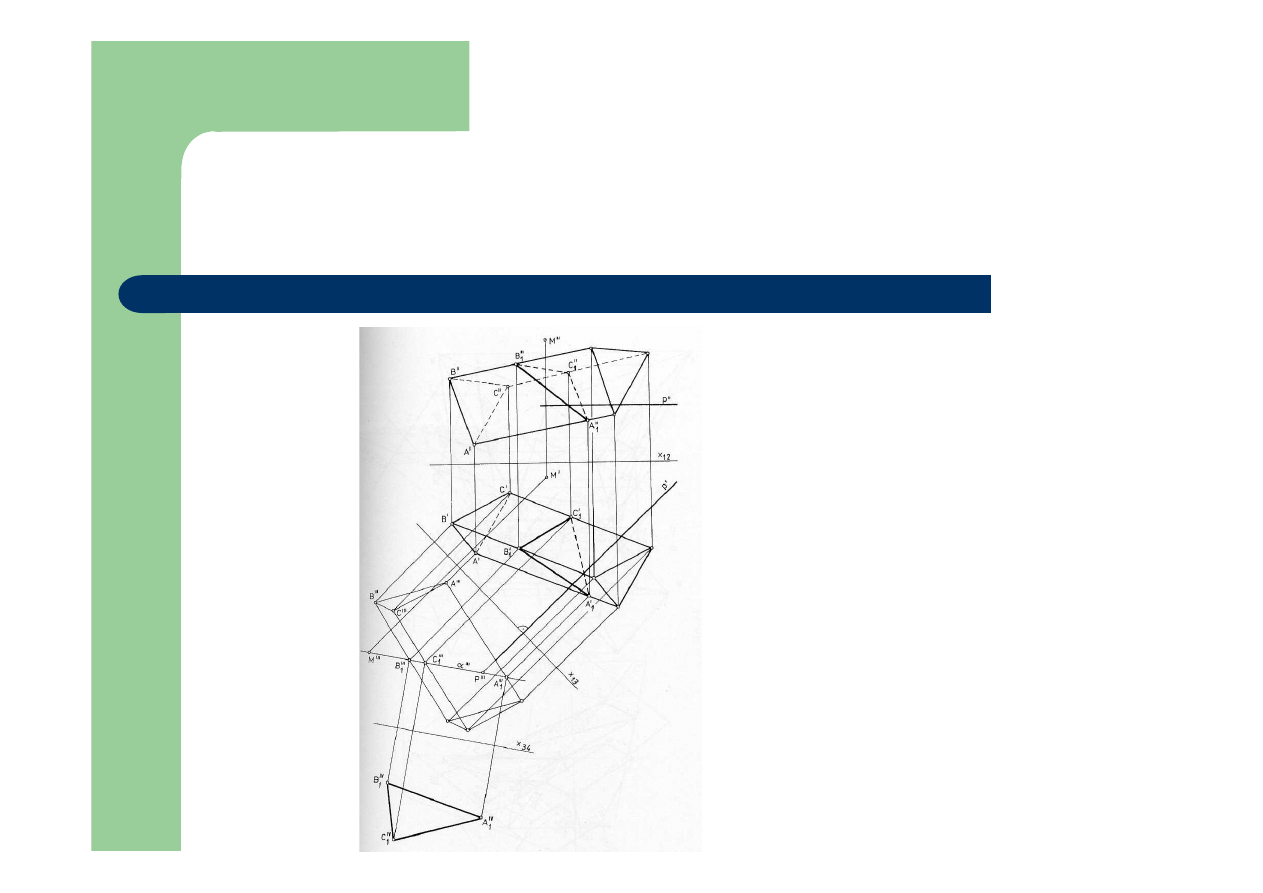

ZMIANA UKŁADU ODNIESIENIA

MIERZEJEWSKI, W.: Geometria wykreślna

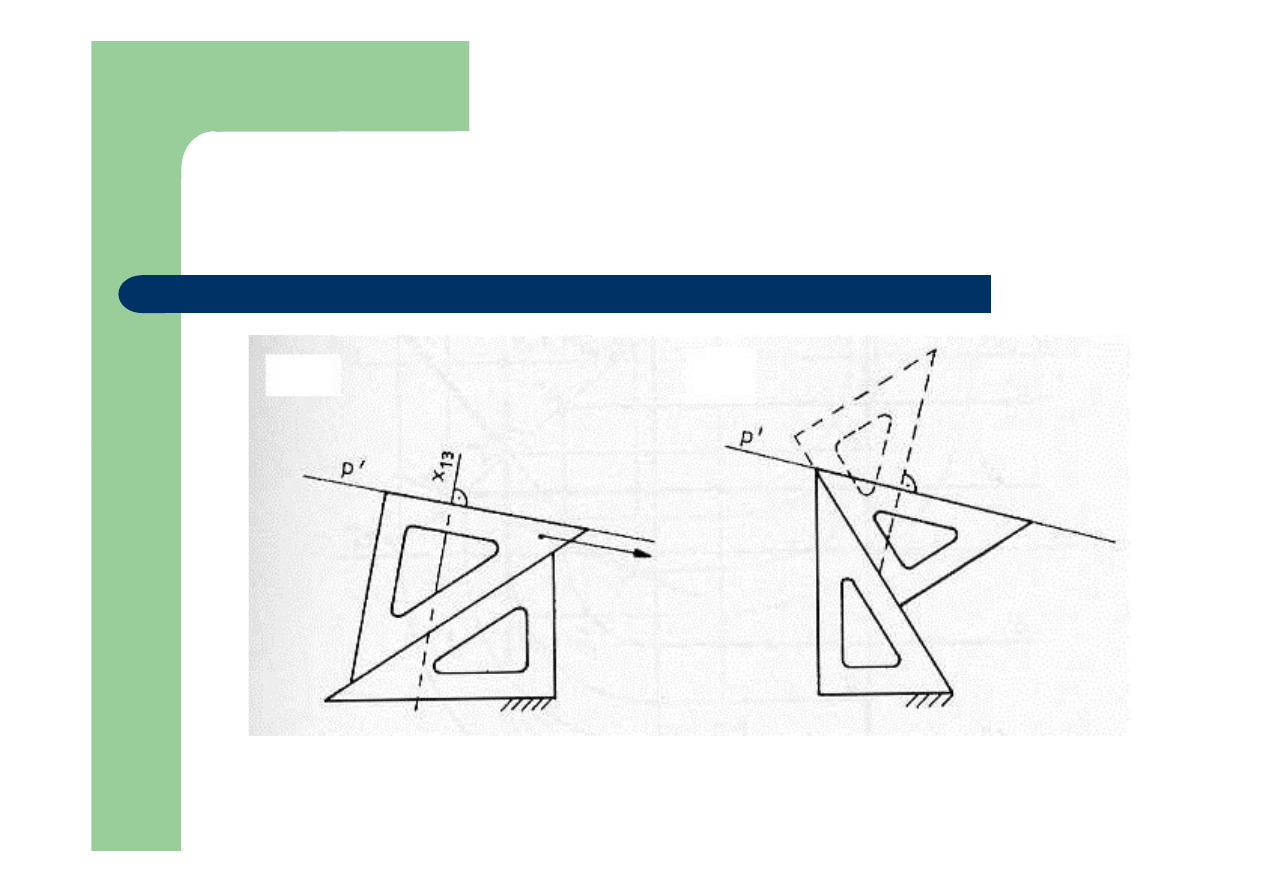

ZMIANA UKŁADU ODNIESIENIA

MIERZEJEWSKI, W.: Geometria wykreślna

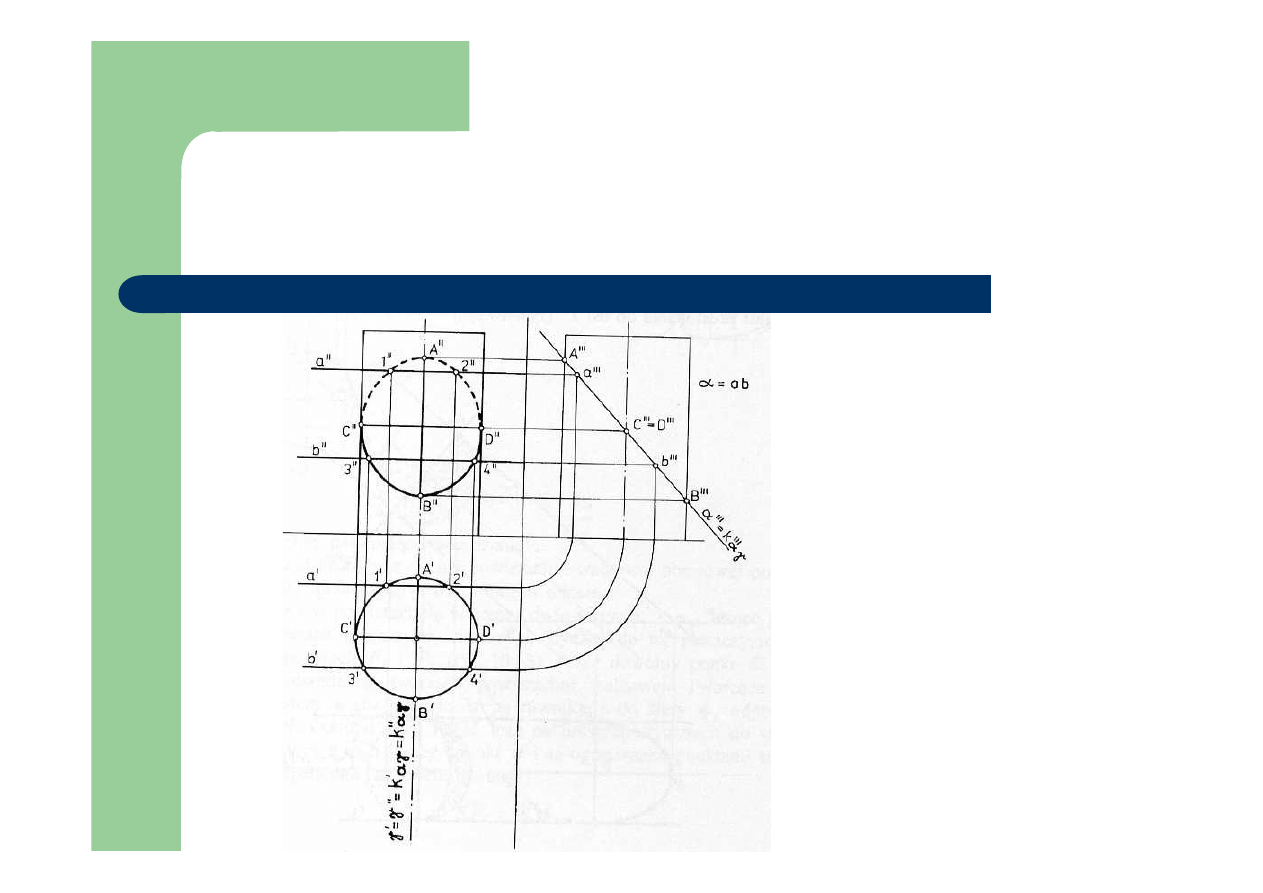

PRZEKRÓJ PŁASZCZYZNĄ

MIERZEJEWSKI, W.: Geometria wykreślna

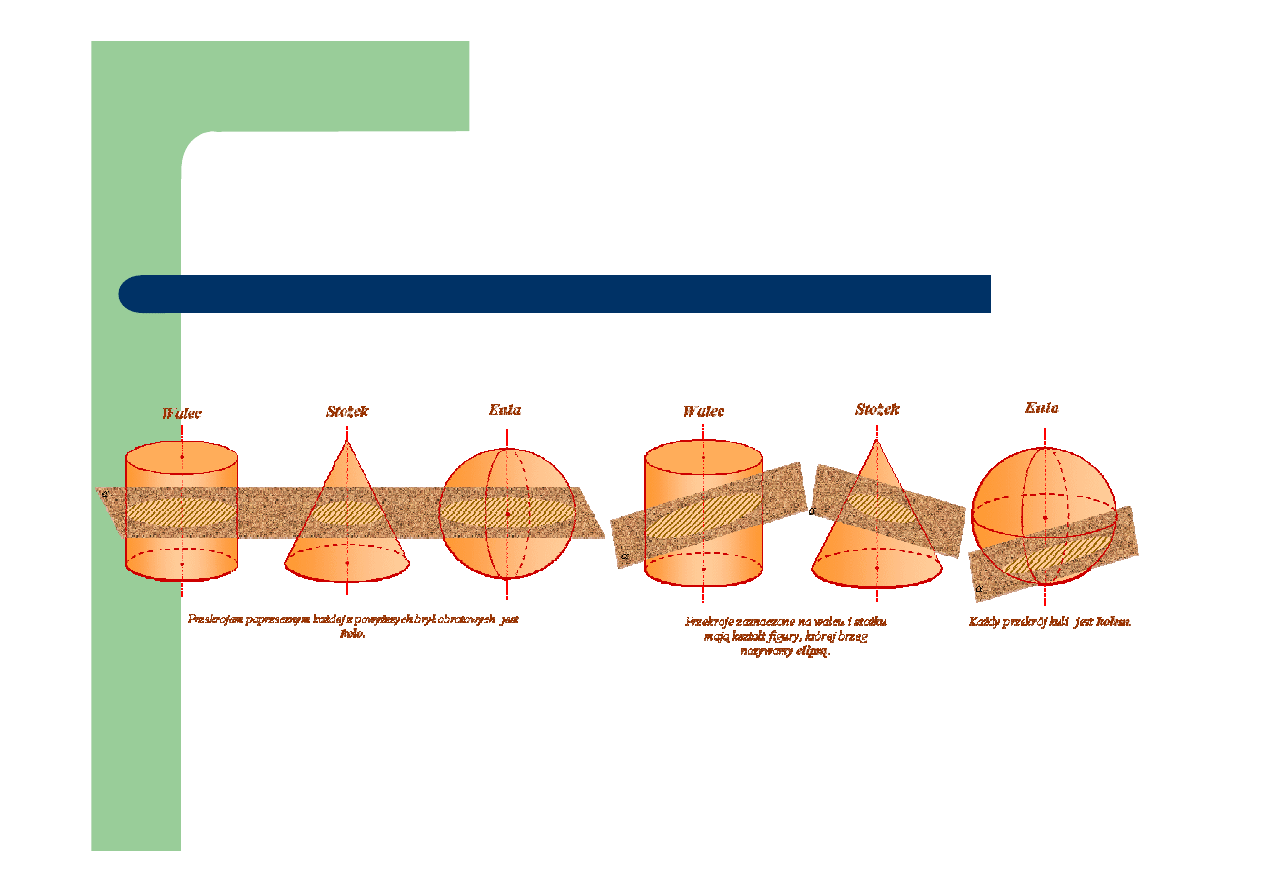

BRYŁY OBROTOWE

http://www.dec.pg.gda.pl/studia/dyplomy2002/temat2/strony/przekroje.html

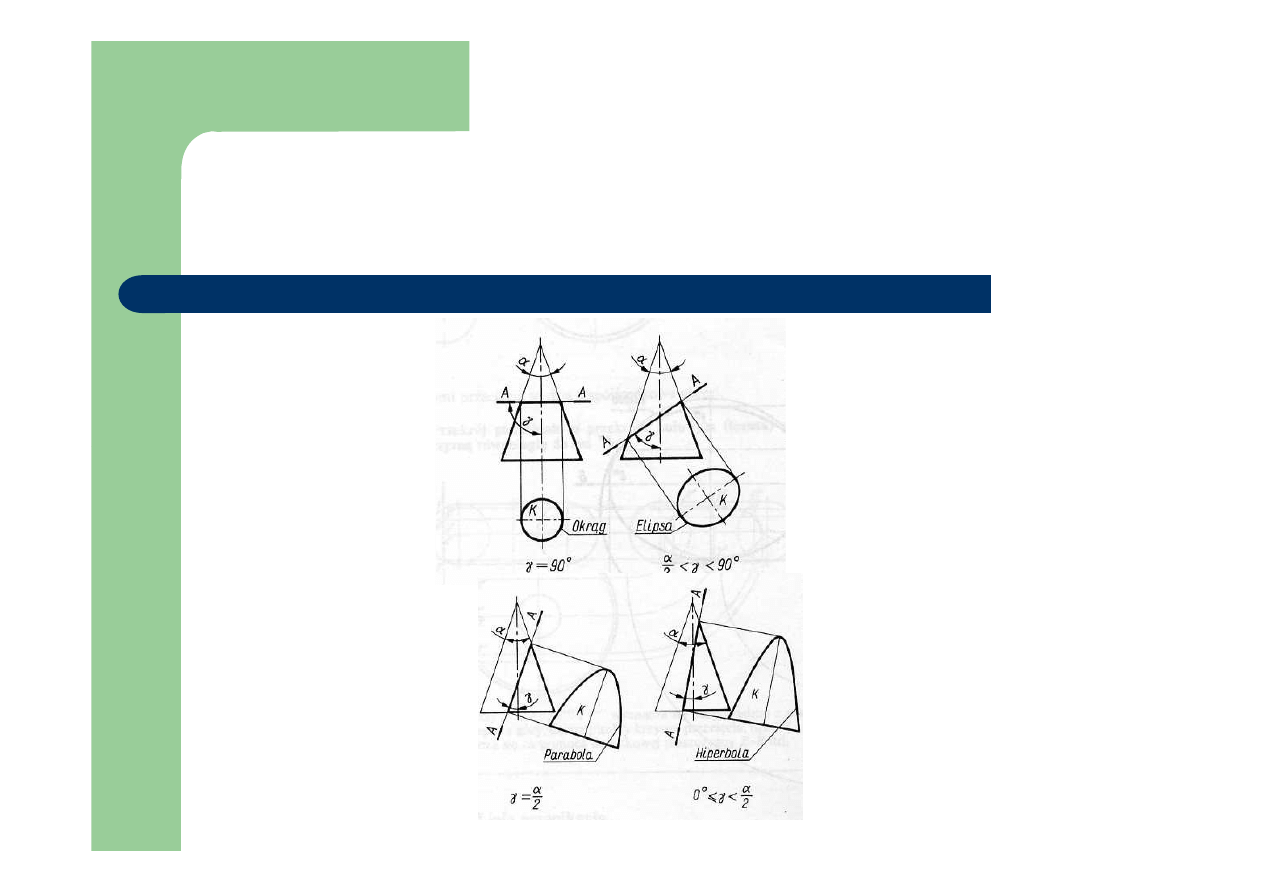

BRYŁY OBROTOWE

Dobrzański, T: Rysunek techniczny maszynowy
