Programowanie w

JESS

mgr inż. Marynowski Przemysław

[e-mail]

, A2-53H.

Podstawy tworzenia systemów ekspertowych.

1

JESS

jest to system ekspertowy opracowany w języku Sun Java przez Ernest Friedman-

Hillat Sandia National Laboratories.

Pierwsza wersja

JESS

została stworzona w 1995 roku i rozwija się nieustannie.

Programowanie w tym języku również może być wsparte językiem Java.

Używany może być zarówno pod Windowsem, a także pod UNIXem. Kompatybilny

jest z wszystkimi wersjami Java.

JESS

można wykorzystać do programowania systemów ekspertowych, których

zadaniem jest wierne naśladowanie ludzkiego eksperta.

JESS

– może również spełnić role języka ogólnego programowania. Przy wykorzystaniu

bibliotek Java może mieć bardzo szerokie zastosowanie.

JEES - pojęcie

2

System ekspertowy

- jest to program lub zestaw programów komputerowych

wspomagający korzystanie z wiedzy i ułatwiający podejmowanie decyzji. Systemy

ekspertowe mogą wspomagać bądź zastępować ludzkich ekspertów w danej dziedzinie,

mogą dostarczać rad, zaleceń i diagnoz dotyczących problemów tej dziedziny – co

zostało przedstawione na pierwszym wykładzie.

System ekspertowy - pojęcie

3

1.Explanation facility

– wyjaśnia proces wnioskowania, który doprowadził do danej

konkluzji.

2.Knowledge

acquisition

facility

–

dostarcza

sposobów

do

pozyskania

i

przechowywania wiedzy pozyskanej od eksperta w bazie wiedzy (

knowledge base

).

3.Knowledge base

- przechowuje wiedzę w postaci reguł.

4.Working memory

- baza faktów wykorzystywanych przez reguły.

5.Inference engine

- decyduje które reguły, i w jakiej kolejności zostaną

uruchomione.

6.Agenda

- lista reguł, których warunki spełnione są przez fakty znajdujące się w

pamięci roboczej (

working memory

)

7.Pattern matcher

- porównuje reguły i fakty.

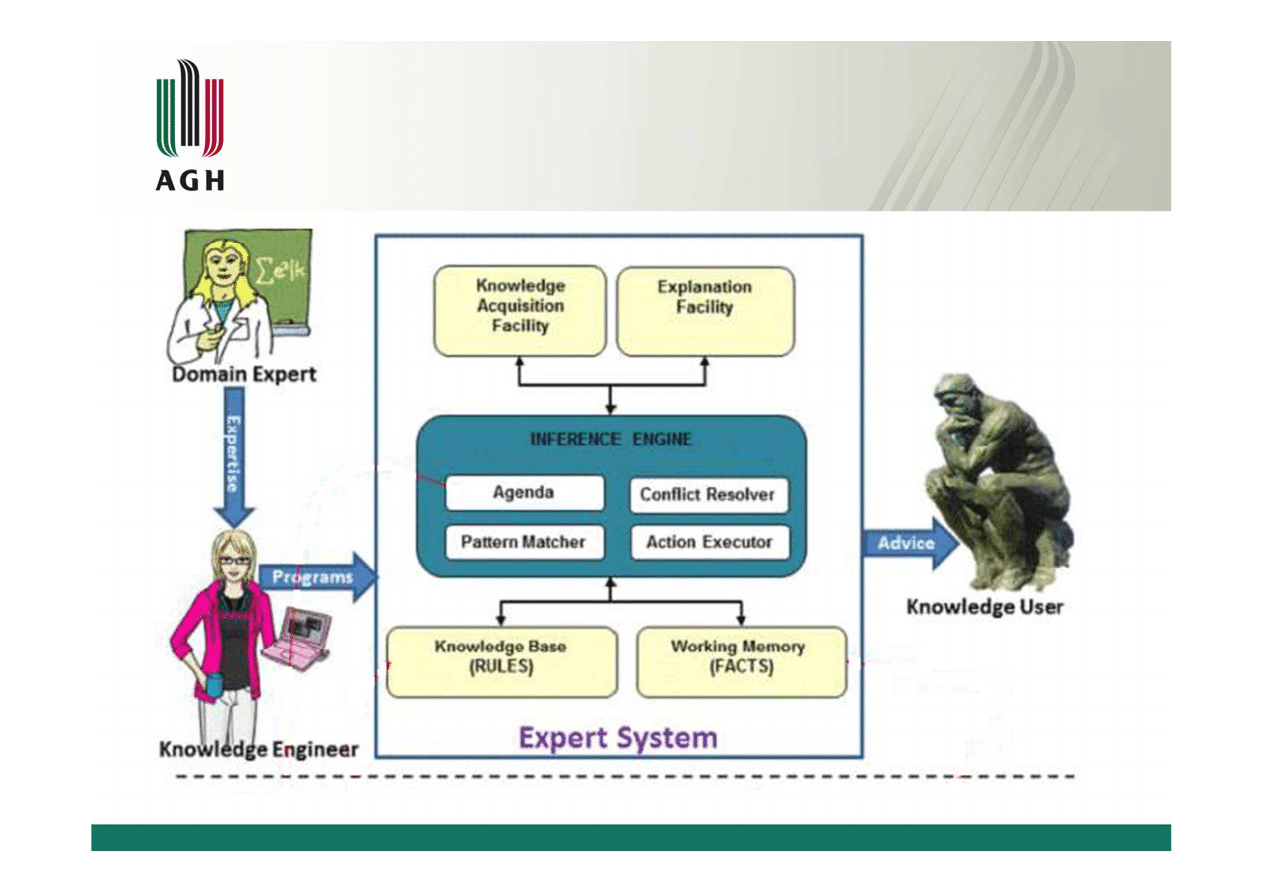

Z czego składa się system ekspertowy ?

4

System ekspertowy

5

Fakt

: „Stal jest stopem żelaza i węgla“

Reguła

: „Jeśli w stali jest domieszka niklu to hartowanie jest ułatwione“

Fakt

: „Adam jest studentem metalurgii“

Reguła

: „Jeśli student jest studentem metalurgii to wie co to jest

hartowanie“

Fakty i reguły

6

Programowanie w JESS – fakty i reguły

Fakt:

(assert (stal (stop zelazo-wegiel ))

Reguła:

(defrule regula1

(stal {domieszka-niklu})

=>

(printout file " Hartowanie jest ułatwione " crlf))

7

Programowanie w JESS – fakty i reguły

Fakt:

(assert (student (Adam metalurgia))

Reguła:

(defrule regula1

(student {metalurgia})

=>

(printout file " Jeśli student jest studentem metalurgii to wie co

to jest hartowanie " crlf))

8

Programowanie w JESS – fakty i reguły

Fakt:

(assert (mechanizm (mech pekanie))

Reguła:

(defrule regula1

(stal {gatunek == ST5})

=>

(printout file "Gatunek stali to ST5" crlf))

9

Fakty

:

- niemodyfikowalne (modyfikacja faktu oznacza jego usunięcie i stworzenie

nowego)

- mogą być tworzone

- mogą byś usuwane

Reguły

:

- składają się z „poprzedników“ i „następstw“

- reguła zostaje uruchomiona gdy spełniony jest poprzednik/poprzednicy

- następstwem reguły jest najczęściej modyfikacja lub dodanie nowych faktów

do pamięci roboczej (

working memory

)

Programowanie w JESS – fakty i reguły

10

Programowanie w JESS – fakty i reguły

Produkcja faktów:

Fakty uruchamiają reguły, które produkują nowe fakty, które uruchamiają reguły,

które... itd. itd.

Program kończy się gdy nie ma już reguł, które można by uruchomić. Wynikiem

działania programu jest lista faktów w pamięci roboczej.

Wiedza reprezentowana jest przez:

-

unordered facts

(fakty nieuporządkowane)

-

ordered facts

(fakty uporządkowane)

-

rules

(reguły)

11

Fakty uporządkowane

Są one prostymi listami, gdzie pierwszym polem jest rodzaj kategorii faktu.

(jan kowalski)

(pogoda słoneczna)

(stal niklowana)

(data-godzina 12.12.2011 19:30)

(lista-numerow 2 32 3 5 6 7 34 32 4)

Fakty nieuporządkowane

Ich podstawową charakterystyką jest to, że posiadają określoną strukturę.

(deftemplate person

(name Jan Kowalski)

(age 23 )

(eye-color blue)

(hair-color brown))

Programowanie w JESS – fakty

12

W przypadku faktów uporządkowanych by odnieść się do

danego pola/symbolu należy znać jego pozycję.

W przypadku faktów nieuporządkowanych używa się nazwy

slotu.

Programowanie w JESS – fakty

13

Fakty nieuporządkowane (unordered facts):

Struktura (definicja faktu):

Typ faktu: person

(deftemplate person "An example deftemplate"

(slot name)

(slot age)

(slot eye-color)

(slot hair-color))

Programowanie w JESS – fakty

14

Fakty nieuporządkowane (unordered facts):

Tworzenie (dodawanie) faktów:

(assert (person (name John Q. Public)

(age 23 )

(eye-color blue)

(hair-color brown)))

Programowanie w JESS – fakty

15

(deftemplate question

(slot factor (default none))

(slot question-to-ask (default none))

(slot has-pre-condition (type SYMBOL) (default no))

(multislot choices (default yes no))

(multislot range (type INTEGER)))

Słowa kluczowe:

- deftemplate: definicja faktu

- slot: pojedynczy symbol

- multislot: wiele symboli

- type: typ symbolu

- default: wartość domyślna

Programowanie w JESS – fakty

16

Dodawanie faktów:

(assert <fakt>)

Usuwanie faktów:

(retract <indeks-faktu>)

Wyświetlenie faktów:

(facts)

Załadowanie faktów do pamięci roboczej JESS:

(reset)

Usunięcie faktów oraz reguł!:

(clear)

Programowanie w JESS – fakty

17

„Hurtowe“ dodawanie faktów danego typu (unordered facts):

(deffacts people "Znajomi"

(person (name "Adam Kowalski") (age 24)

(eye-color blue) (hair-color black))

(person (name "Jan Kowalski") (age 24)

(eye-color blue) (hair-color black))

(person (name "Katarzyna Nowak") (age 36)

(eye-color green) (hair-color red)))

Przydatne, gdy chcemy na początku programu dodać zbiór faktów, których wiemy, że

są prawdziwe (tzw. Initial knowledge)

Programowanie w JESS – fakty

18

Programowanie w JESS – reguły

Składnia:

(defrule nazwa

Left-Hand-Side (LHS) (antecedent/poprzednik)

=>

Right-Hand-Side (RHS) (consequent/konsekwencja)

)

LHS – musi być spełnione (true), by reguła została umieszczona na agendzie.

RHS – określa czynności wykonywane przez regułę.

19

IF

alarm pożarowy

THEN

podejmij-akcje uaktywnij zraszacze

Uwaga: przed zdefiniowaniem reguły wszystkie używane przez nią fakty

nieuporządkowane (deftemplate) muszą być zdefiniowane.

(deftemplate alarm (slot typ))

(deftemplate wykonaj-akcje (slot akcja))

(defrule akcja-p.pożarowa “Przykład reguły"

(alarm (typ pożarowy))

=>

(assert (podejmij-akcje (akcja uaktywnij-zraszacze))))

Programowanie w JESS – reguły

20

(defrule akcja-p.pożarowa “Przykład reguły"

(alarm (typ pożarowy))

=>

(assert (wykonaj-akcje (akcja uaktywnij-zraszacze)))

)

Czy tak stworzona reguła zostanie umieszczona na agendzie (wykonana)? Nie.

Stanie się to dopiero, gdy dodamy fakt:

(assert alarm (typ pożarowy))

Rezultat wykonania reguły? Dodanie (produkcja) nowego faktu:

(wykonaj-akcje (akcja uaktywnij-zraszacze))

Programowanie w JESS – reguły

21

Składnia LHS:

(defrule nazwa

(

and

(warunek 1)
(warunek 2) …

)

=>
…

(defrule nazwa

(

or

(warunek 1)
(warunek 2) …

)

=>
...

Programowanie w JESS – reguły

22

Programowanie w JESS – reguły

Składnia RHS:

(defrule nazwa

...

=>

(tworzenie/usuwanie faktu; wypisanie; ..)

(tworzenie/usuwanie faktu; wypisanie; ..)

...

23

Ciąg zdarzeń:

(defrule akcja-p.pożarowa “Przykład reguły"

(alarm (typ pożarowy))

=>

(assert (wykonaj-akcje (akcja uaktywnij-zraszacze)))

)

(defrule uruchamianie-zraszaczy

(wykonaj-akcje (akcja uaktywnij-zraszacze)

(prąd wyłączony)

=>

(assert (uruchom dopływ wody))

(assert (odblokuj zraszacze))

Programowanie w JESS – reguły

24

Programowanie w JESS – reguły

Zmienne reguł i zakresy:

(defrule start-up

(osoba (wiek ?a&:(> ?a 30)&:(< ?a 40)) (imie $?n) )

=>

(printout t "Witaj " ?n ". Masz" ?a "lat" crlf))

Zmienne:

?a – jeden slot, ?n – wiele slotów (multislot), bo zdefiniowana jako $?n (pole imie w

deftemplate osoba jest multislot – może mieć wiele symboli)

Zakres:

?a&:(> ?a 30)&:(< ?a 40) – zmienna ?a, taka że ?a > 30 oraz ?a < 40

25

Programowanie w JESS – reguły

(defrule start-up

(osoba (wiek ?a&:(> ?a 30)&:(< ?a 40)) (imie $?n) )

=>

(printout t "Witaj " ?n ". Masz" ?a "lat" crlf))

Reguła nie zadziała:

(assert (osoba (wiek 22) (imie Jan Kowalski))

Reguła zadziała:

(assert (osoba (wiek 34) (imie Jan Kowalski))

26

Programowanie w JESS – wiedza początkowa

Reguły oraz fakty początkowe – dodane na początku programu za pomocą

deffacts.

(deffacts people "Znajomi"

(person (name "Adam Kowalski") (age 24)

(eye-color blue) (hair-color black))

(person (name "Jan Kowalski") (age 24)

(eye-color blue) (hair-color black))

(person (name "Katarzyna Nowak") (age 36)

(eye-color green) (hair-color red)))

27

Polecenia: bind (załadowanie do zmiennej), read (odczyt jednego pola)

(defrule regula1

(initial-fact)

=>

(printout t „Jak masz na imie?“)

(bind ?imie (read))

(assert (imie ?imie))

?imie – zmienna lokalna reguły

Programowanie w JESS – odczyt z terminala

28

(defrule regula1

(initial-fact)

=>

(printout t „Jak masz na imie?“)
(bind ?imie (read))
(assert (imie ?imie))

(defrule regula2

(imie ?imie)

=>

(printout t „Witaj, “ ?imie „!“ crlf crlf)
(printout t „Wybierz opcje: (a/b/c)“ crlf)
(printout t „ a)“ crlf)
(printout t „ b)“ crlf)
(printout t „ c)“ crlf)
(bind ?odp (read))
(assert (odp ?odp))

)

Programowanie w JESS – odczyt z terminala

29

(defrule regula_a

(odp a)

=>

(printout t „Wybrales odpowiedz a“ crlf))

(defrule regula_b

(odp b)

=>

(printout t „Wybrales odpowiedz b“ crlf))

(defrule regula_c

(odp c)

=>

(printout t „Wybrales odpowiedz c“ crlf))

Programowanie w JESS – odczyt z terminala

30

W JESS można stosować różne operacje matematyczne:

+, -, *, / :

np.

(+ ?x ?y ?z) :

?x + ?y + ?z

(- ?x ?y ?z) :

?x - ?y - ?z

(+ (- ?x ?y) (* ?x 2)) :

(?x - ?y) + (?x * 2)

(- (+ ?x (* ?y ?z)) (/ ?x ?z)) :

(?x + ?y * ?z) - ?x / ?z

Programowanie w JESS – operacje matematyczne

31

(defrule start

(initial-fact)

=>

(printout t „Program oblicza pierwiastki r. kwadratowego: “ crlf)
(printout t „Podaj a : “) (bind ?a (read))
(printout t „Podaj b : “) (bind ?b (read))
(printout t „Podaj c : “) (bind ?c (read))
(assert (a ?a) (b ?b) (c ?c)))

(defrule licz-delte

(a ?a) (b ?b) (c ?c)

=>

(bind ?delta (- (* ?b ?b) (* 4 ?a ?c)))
(assert (delta ?delta)))

Programowanie w JESS – operacje matematyczne

32

(defrule licz-pierwiastki_delta_zero

(delta ?delta) (a ?a) (b ?b)
(

test

(= ?delta 0))

=>

(bind ?x1 (/ (- 0 ?b) (* 2 ?a)))
(bind ?x2 ?x1)
(assert (x1 ?x1) (x2 ?x2)))

(defrule licz-pierwiastki_deltawiekszaodzera … itd.

(defrule pisz-wynik

(x1 ?x1) (x2 ?x2)

=>

(printout t „X1 = “ ?x1 „,X2 = “ ?x2 crlf))

Programowanie w JESS – operacje matematyczne

33

(test (funkcja_porównująca argumenty)) - porównuje liczby, łańcuchy, zmienne.

Zawsze po lewej stronie reguły (LHS)!

Reguła, która ma po lewej stronie funkcję (test ...), zostanie uaktywniona tylko,

gdy będzie spełniony warunek w tej funkcji (oraz inne fakty w LHS).

Funkcje porównujące:

=, <>, >=, >, <=, <

Można używać funkcji logicznych (and, or …)

Np.

(test (> ?delta 0))

(test (<> wynik -1))

Programowanie w JESS – funkcja test

34

Składnia:

(deffunction nazwa_funkcji

(?arg1 ?arg2 … ?argN)

(akcja1)

(akcja2)

…

(akcjaM)) ;

TYLKO OSTATNIA AKCJA ZWRACA WARTOŚĆ!

Programowanie w JESS – funkcje definiowane przez użytkownika

35

(deffunction ostatnia-akcja

(?a ?b) ;argumenty

(printout t „Wartości wejściowe: “ ?a „ “ ?b crlf)

(+ ?a ?b)

(- ?a ?b)

(* ?a ?b))

JESS> (ostatnia-akcja 4 2)

Wartości wejściowe: 4 2

JESS>> 8

Programowanie w JESS – funkcje definiowane przez użytkownika

36

(deffunction pole_romb (?x ?y)
(bind ?pole (/ (* ?x ?y) 2))
(printout t "Pole wynosi " ?pole crlf))

JESS>> (pole_rombu 2 3)

Funkcja odpowiada za obliczenie pola rombu.
Do funkcji przesyłane są 2 parametry – długości przekątnych.
Funkcja w ciele ma napisaną formułę obliczającą pole i zwracającą wynik.
Wywołujemy funkcję z parametrami i otrzymujemy odpowiedni wynik.

Programowanie w JESS – funkcje definiowane przez użytkownika

37

(deffunction dodawanie (?x ?y)
(bind ?suma (+ ?x ?y))
(printout t "suma wynosi " ?suma crlf))

JESS>> (dodawanie 2 3)

Funkcja dodająca dwie liczby do siebie.
Liczby 2 i 3 są to parametry przesłane do funkcji, która wykona na
nich dodawanie.
Jako parametry można przesłać zdefiniowane wcześniej zmienne
lokalne np.: ?a, ?b, gdzie ?a i ?b zostały utworzone poleceniem
(bind) i przypisano im konkretne wartości.

Programowanie w JESS – funkcje definiowane przez użytkownika

38

Wszystkie zmienne, których do tej pory używaliśmy były zmiennymi

lokalnymi poszczególnych reguł.

Zmienna lokalna jest znana tylko w regule, w której jest zdefiniowana.

Zmienne globalne mają zakres całego programu – są znane we

wszystkich regułach.

Uwaga!: Wszędzie tam gdzie to możliwe należy używać faktów, a nie

zmienny globalnych!

Programowanie w JESS – zmienne globalne

39

Definicja:

(defglobal

?*zmienna1* = wartość1

?*zmienna2* = wartość2

…

)

Programowanie w JESS – zmienne globalne

40

np.

JESS> (defglobal ?*a* = 1)

JESS> ?*a*

1

JESS> (bind ?*a* 5)

JESS> ?*a*

5

JESS> (reset)

JESS> ?*a*

1

Programowanie w JESS – zmienne globalne

41

Użycie w regułach:

ŹLE!:

(defrule zla-regula

(y ?*x*)

=>

…)

OK:

(defrule regula-ok

(y ?y)

(test (= ?y ?*x*)

=>

...)

Programowanie w JESS – zmienne globalne

42

43

Programowanie w JESS – pętle

W programowaniu pętla to jedna z trzech podstawowych konstrukcji
programowania strukturalnego (obok instrukcji warunkowej i instrukcji
wyboru).

Umożliwia cykliczne wykonywanie ciągu instrukcji określoną liczbę razy,
do momentu zajścia pewnych warunków, dla każdego elementu listy lub
w nieskończoność.

W JESS istnieje możliwość zastosowania następujących pętli:

•

foreach

•

while

•

if / then/ else

44

Programowanie w JESS – pętle

FOREACH:
Pętla foreach, pętla "po kolekcji", to w programowaniu rodzaj pętli, której
wykonanie polega na powtarzaniu kolejnych iteracji dla wszystkich elementów
wybranych danych, takich jak, np. tablica, lista.
Pętla ta jest przydatna w sytuacji kiedy mamy już listę zmiennych.
Ma ona postać:

(foreach <zmienna> <lista> <wyrażenie>+)

JESS>> (bind ?lista (create$ imie nazwisko adres))
JESS>> (foreach ?e ?lista (printout t ?e crlf))

Wypisane zostaną wszystkie elementy z listy.

45

Programowanie w JESS – pętle

WHILE:
Wykonuje instrukcję tak długo, dopóki jej warunek jest spełniony (ma wartość
prawdziwą).
Instrukcja sprawdza warunek przed wykonaniem ciała pętli.
Pętla while może wykonywać się nieskończoną ilość razy, gdy wyrażenie nigdy nie
przyjmie wartości 0 (fałsz), może także nie wykonać się nigdy, gdy wartość przed
pierwszym przebiegiem będzie FALSE.
Ma ona postać:

(while <wartość logiczna (true / false> do <wyrażenie>+)

JESS>> (bind ?i 1)
JESS>> (bind ?sum 0)
JESS>> (while (<= ?i 10) do

(bind ?sum (+ ?sum ?i))
(bind ?i (+i ?i 1)))

JESS>> ?sum

46

Programowanie w JESS – pętle

IF/THEN/ELSE:
Pętla ta pozwala na wybór, który fragment kodu ma się wykonać.
Instrukcja if (ang. jeśli) to podstawowa instrukcja warunkowa.
Gdy spełniony jest jej warunek - wykonany zostanie kod zawarty po słowie then.
Fragment else jest opcjonalny.
Ma ona postać:

(if <wartość logiczna> then <wyrażenie>+ [else <wyrażenie>+])

JESS>> (bind ?lista (create$ imie nazwisko Krakow))
JESS>> (if (member$ Krakow ?lista) then

(printout t “Ten ktoś mieszka w Krakowie“ crlf)

else

(printout t “Ten ktoś mieszka poza Krakowem“ crlf))

Jeżeli w liście podamy Kraków to zostanie wykonane polecenie po słowie then, jeżeli
podamy inne niż Kraków to wykonany zostanie kod po słowie else.

47
