Architektura Komputerów – Laboratorium; Ćwiczenie 3

-

R e j e s t r y

1

Ć W I C Z E N I E 4 - R E J E S T R Y

ZAKRES WYMAGANEGO MATERIAŁU

1. Kryteria podziału układów rejestrów oraz podstawowe ich typy : rejestr

szeregowy, rejestr szeregowy- równoległy, rejestr równoległo-szeregowy,
rejestr równoległy,

2. Parametry określające dynamiczne i statyczne własności rejestrów,
3. Budowa i zasada działania układu rejestru szeregowego i rejestru

szergowo-równoległego i jego przeznaczenie w systemach cyfrowych,

4. Budowa i zasada działania układu rejestru równoległego, równoległo

szeregowego i jego przeznaczenie w systemach cyfrowych,

5. Sposoby łączenia rejestrów.

REJESTRY

1. Dokonaj konwersji przerzutnika J-K do przerzutnika typu D i sprawdź jego

działanie,

2. Następnie z uprzednio zbudowanego układu przerzutnika typu D utwórz

blok podsystemu,

4

Q4

3

Q3

2

Q2

1

Q1

!SET
D
CLK
!CLD

Q

!Q

D3

!SET
D
CLK
!CLD

Q

!Q

D2

!SET
D
CLK
!CLD

Q

!Q

D1

!SET
D
CLK
!CLD

Q

!Q

D

1

Constant3

1

Constant2

2

CLK

1

In

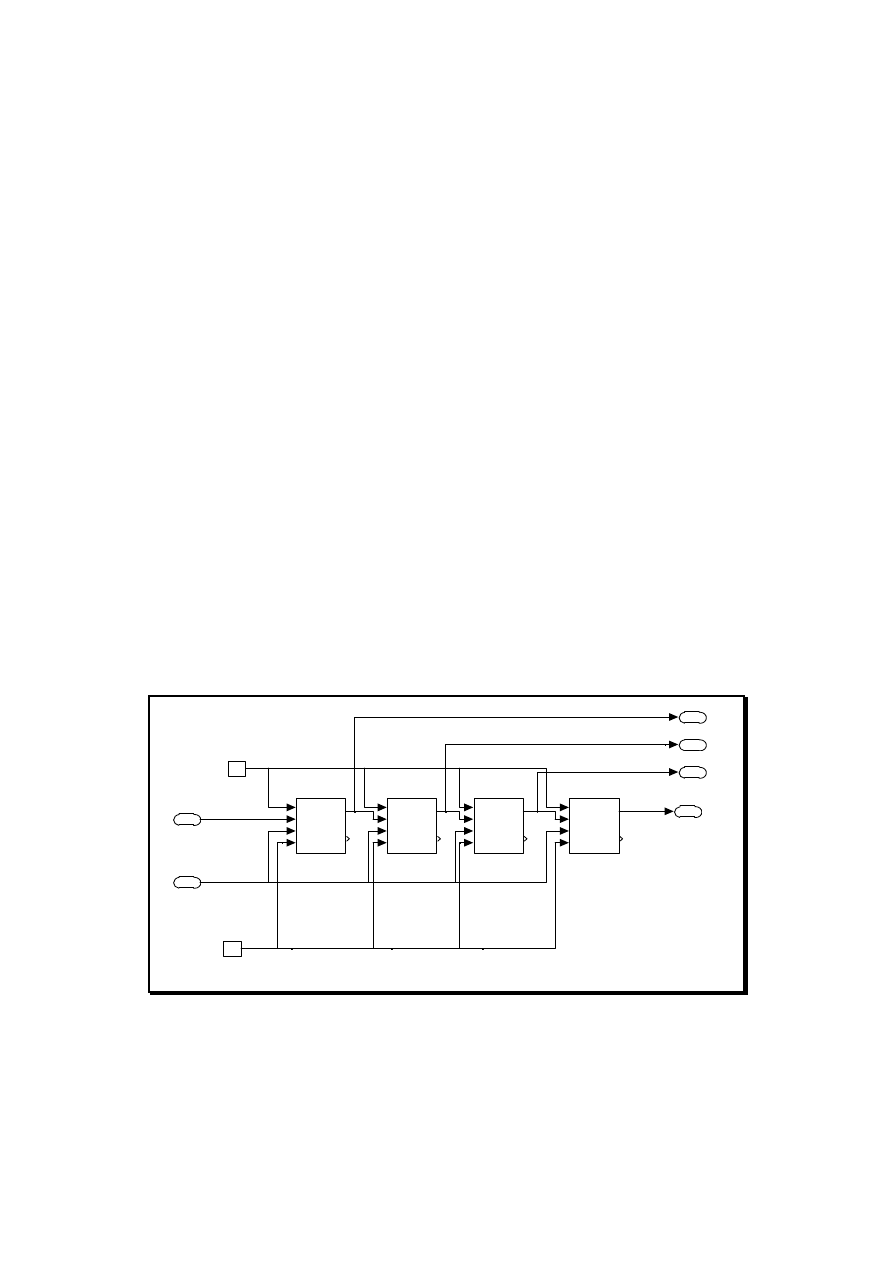

Rys. 1 Układ rejestru szeregowo równoległego

3. Zbuduj układ rejestru szergowo-równoległego oraz utwórz blok z niego

blok podsystemu

Architektura Komputerów – Laboratorium; Ćwiczenie 3

-

R e j e s t r y

2

4. Sprawdź działanie zbudowanego rejestru w układzie przedstawionym na

Rys. 2.

Zegar

Sum

Scope

In

CLK

Q1

Q2

Q3

Q4

Rejestr

Mux

Mux1

Mux

Mux

Manual Switch1

0

Display

[0 3 6 9 12]

Constant4

0

Constant3

1

Constant2

0

Constant1

1

Constant

BIN

2

DEC

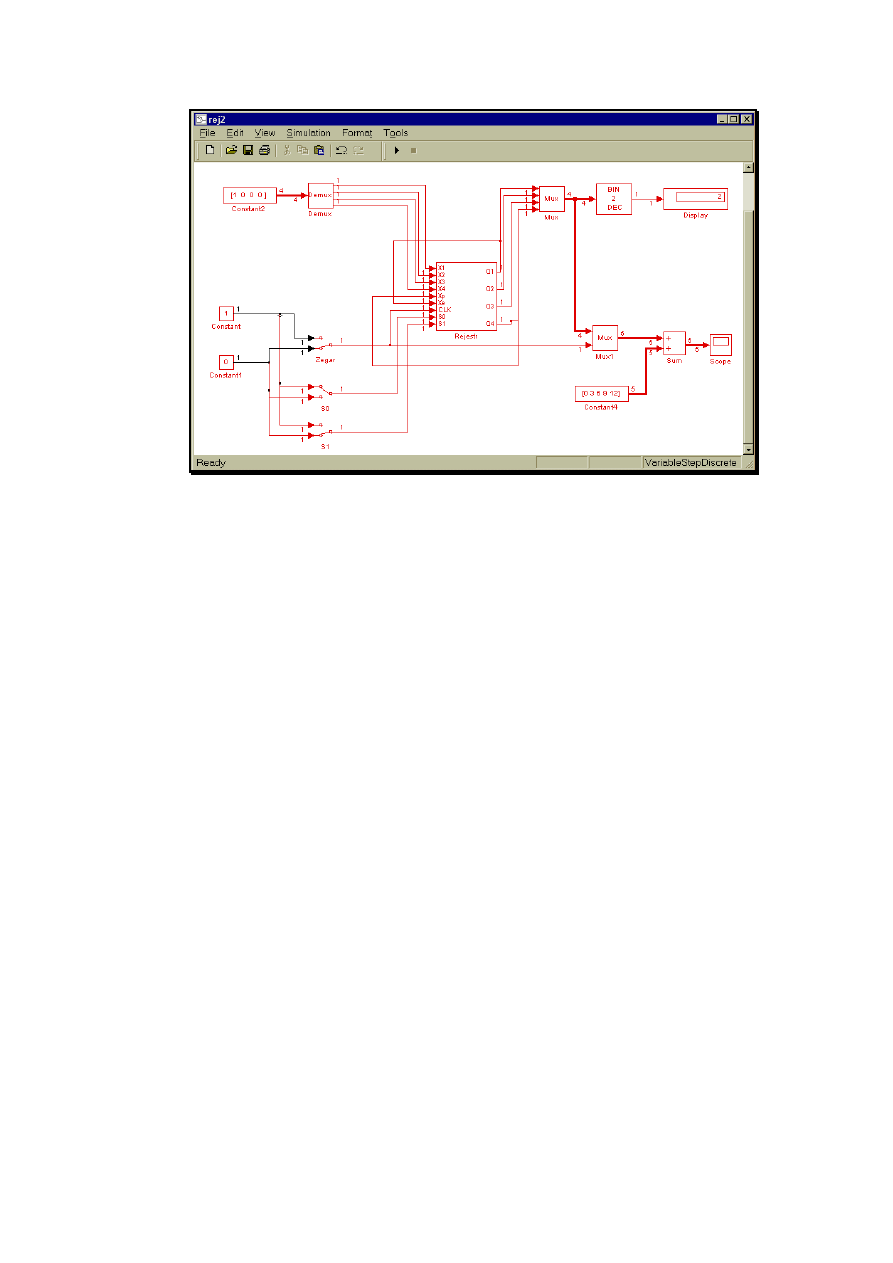

Rys. 2 Układ do sprawdzania funkcjonowania rejestrów

5. Korzystając ze zbudowanego rejestru dokonaj jego modyfikacji

zaopatrując go w wejścia: równoległe, ustawiające i zerujące oraz funkcje
przesuwanie jego zawartości zarówno w prawo jak i w lewo.

W celu wyposażenia rejestru w funkcje przesuwania zawartości należy
zbudować :

• funkcje sterującą, która realizuje następujące mikrooperacje

S y g n a ł

s t e r u j ą c y

S 0

S y g n a ł s t e r u j ą c y

S 1

M i k r o o p e r a c j a

0

1

p r z e s u w w p r a w o

1

0

p r z e s u w w l e w o

1 1

Q : = X

( w p i s a n i e

r ó w n o l e g ł e )

F = { Q ( I - 1 ) * ! S 0 * S 1 + Q ( I + 1 ) * S 0 * ! S 1 + Q ( I ) * S 0 * S 1 }

g d z i e :

Q ( I ) - w y j ś c i e z I - t e g o p r z e r z u t n i k a
S 0 , S 1 – s y g n a ł y s t e r u j ą c e

Następnie zmodyfikować strukturę rejestru z uwzględnieniem
powyższej funkcji logicznej i sprawdzić funkcjonowanie utworzonego
bloku rejestru uniwersalnego w układzie przedstawionym na Rys. 3.

Architektura Komputerów – Laboratorium; Ćwiczenie 3

-

R e j e s t r y

3

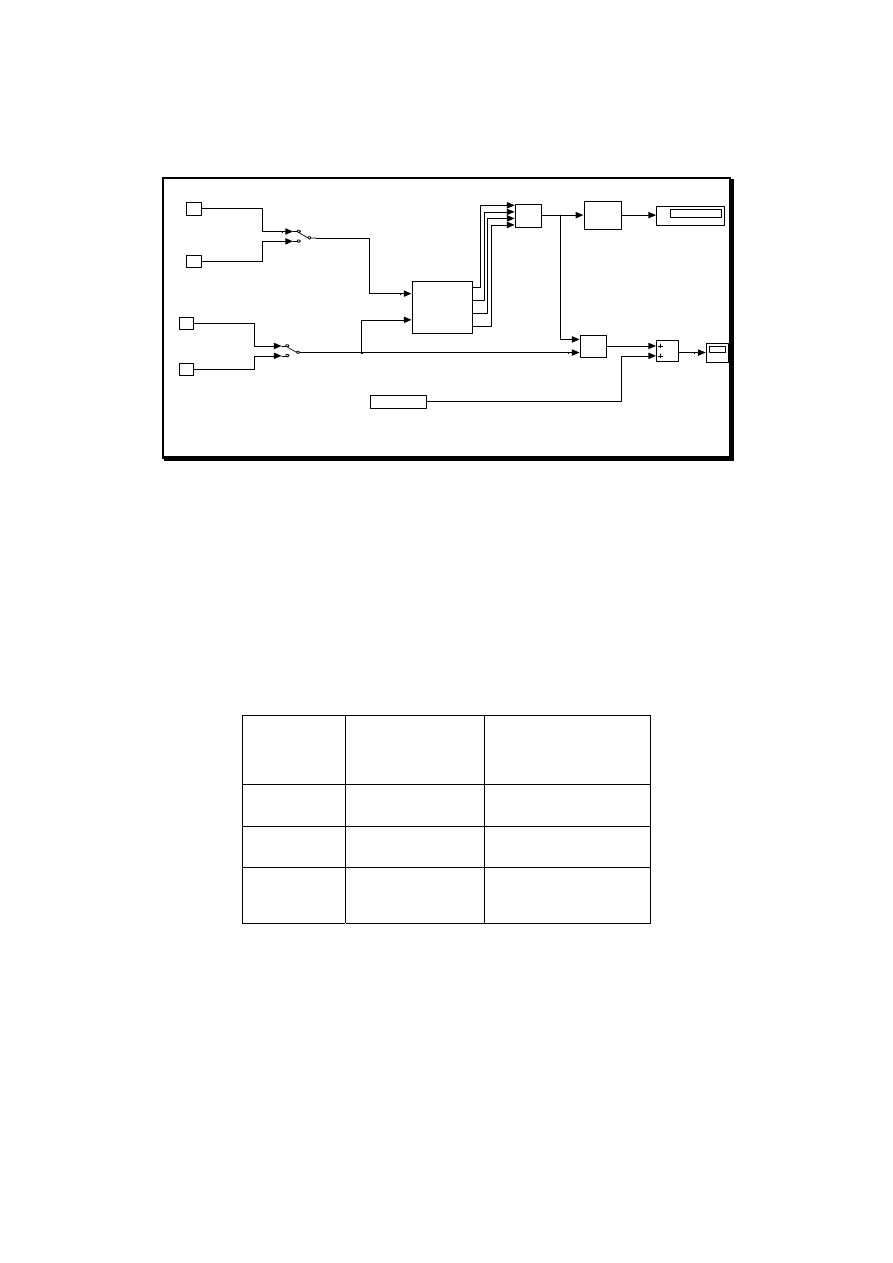

Rys. 3 Układ do sprawdzania funkcjonowania rejestru uniwersalnego
