Komputerowe Wspomaganie Projektowania

Modelowanie 3D - SolidWorks

æw 1

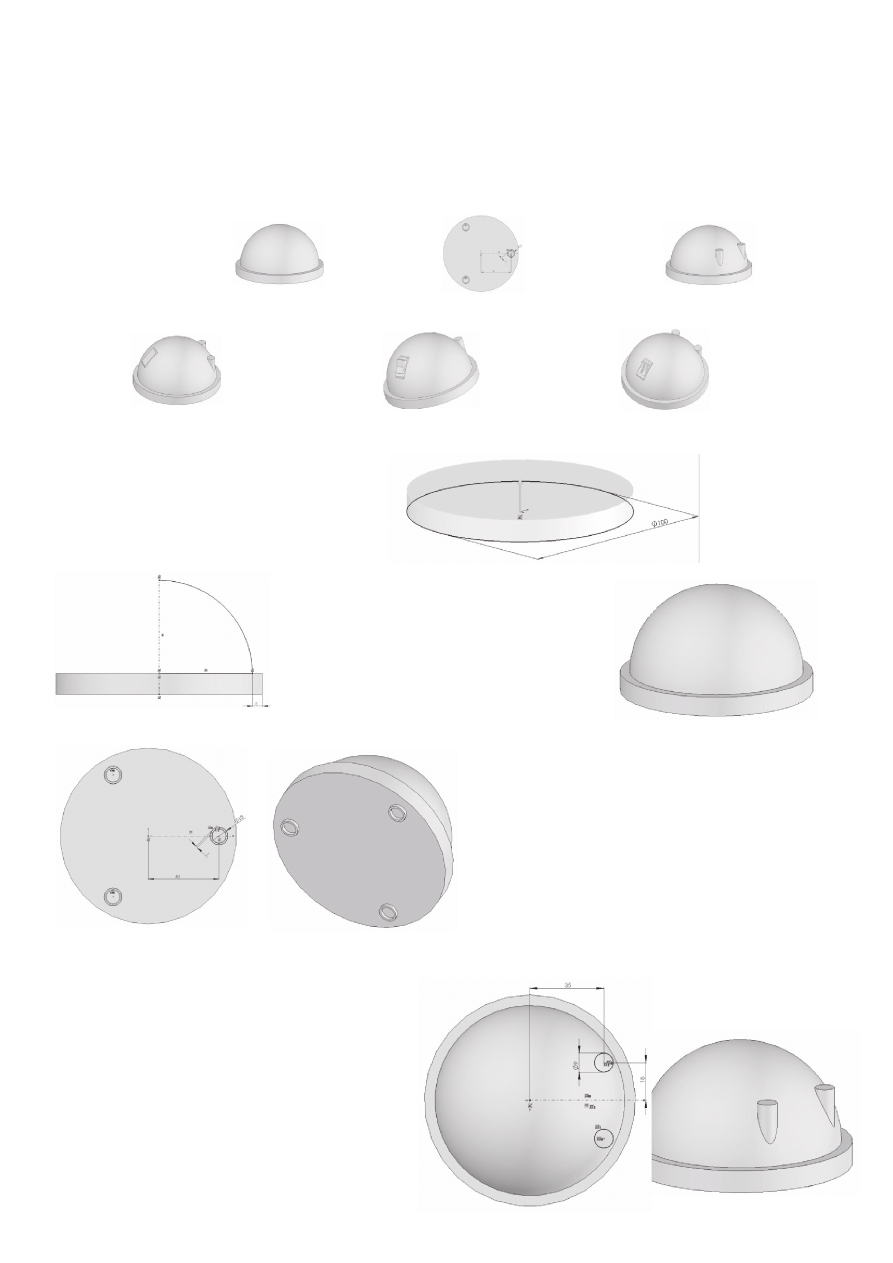

Temat: Model bry³owy podstawki lampki biurkowej

a. Wyci¹gniêcie

b. Dodanie/Baza Przez Obrót

c. Wyci¹gniêcie (szyk w szkicu)

d. Wyci¹gniêcie (lustro w szkicu)

e. Wyci¹gniêcie w 2 kierunkach

g. Wyci¹gniêcie wyciêcia

f. Wyci¹gniêcie w 2 kierunkach

a. Wyci¹gniêcie

Utworzyæ szkic okrêgu o œrednicy 100 mm,
o œrodku w pocz¹tku uk³adu wspó³rzêdnych
na p³aszczyŸnie Górnej, dokonaæ wyci¹gniêcia
w 1-nym kierunku na odleg³oœæ 10 mm

b. Dodanie/Baza Przez Obrót

Na p³aszczyŸnie przedniej utworzyæ szkic
³uku o œrodku i jednym z koñców w osi symetrii
walca, drugi koniec ustaliæ w odleg³oœci 5 mm od
tworz¹cej walca, zamkn¹æ szkic.
Utworzyæ bry³ê obrotow¹ “sklejnon¹” z walcem
przez u¿ycie operacji Dodanie przez obrót

c. Wyci¹gniêcie (szyk w szkicu)

Jako p³aszczyznê szkicu wskazaæ doln¹ powierzchniê
podstawy. Narysowaæ liniê konstrukcyjn¹ - pocz¹tek w œrodku
okrêgu. Narysowaæ okr¹g o œrodku zdefiniowanym na linii
konstrukcyjnej, œrednicy 10mm. i oddalonego od œrodka
podstawy o 40 mm. U¿ywaj¹c narzêdzia Odsuñ elementy
w pasku szkic, utworzyæ drugi okr¹g odsuniêty od poprzedniego
do wewn¹trz o 1 mm.
Zaznaczyæ obydwa okrêgi, szykiem ko³owym w pasku szkic,
utworzyæ dodatkowe 2 pary okrêgów.
Dokonaæ wyci¹gniêcia w 1-nym kierunku na odleg³oœæ 2 mm
w kierunku “od podstawy”.

d. Wyci¹gniêcie (lustro w szkicu)

Jako p³aszczyznê szkicu wskazaæ górn¹ powierzchniê
podstawy. Narysowaæ liniê konstrukcyjn¹ - pocz¹tek w œrodku
okrêgu. Narysowaæ okr¹g o œrednicy 9 mm œrodku zdefiniowanym
w odleg³oœciach 35mm i 19 mm od œrodka podstawy.
U¿ywaj¹c narzêdzia Lustro , obiæ narysowany okr¹g wzglêdem

linii konstrukcyjnej (przed operacj¹ zaznaczyæ obiekt odbijany
i liniê konstrukcyjn¹)

Dokonaæ wyci¹gniêcia w 1-nym kierunku na odleg³oœæ 28 mm
w kierunku “od podstawy”.

(Opracowali: dr in¿. Piotr Pawe³ko, dr in¿. Pawe³ Majda, Szczecin 2006)

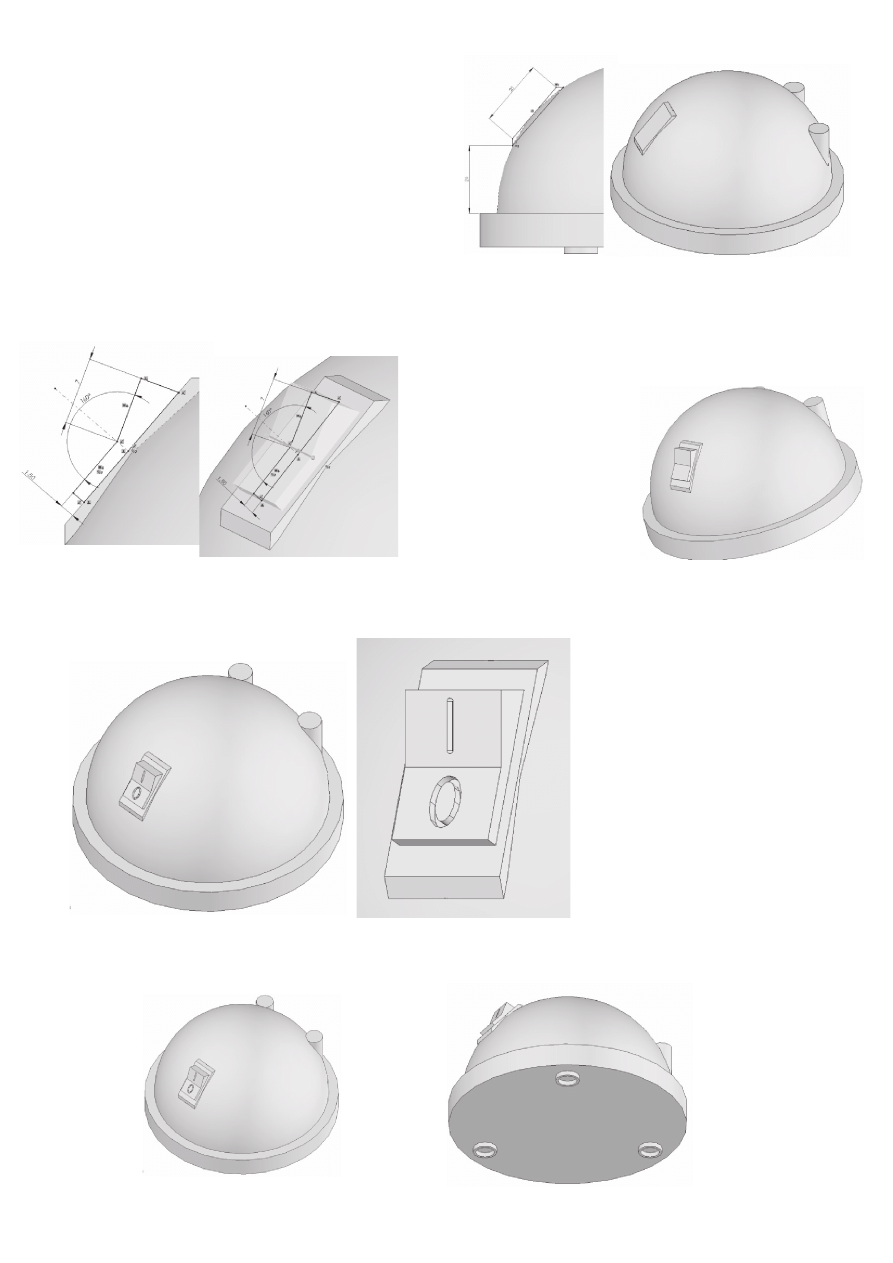

e. Wyci¹gniêcie w 2 kierunkach

g. Wyci¹gniêcie wyciêcia

(grawerowanie napisów)

f. Wyci¹gniêcie w 2 kierunkach

Jako p³aszczyznê szkicu wskazaæ p³aszczyznê Przedni¹
Narysowaæ zarys posadowienia w³¹cznika zgodnie z
zamieszczonym rysunkiem. Liniê konstrukcyjn¹
w postaci ³uku mo¿na utworzyæ poprzez funkcjê
Rzutowanie elementów w pasku szkic, a nastêpnie zmiany
opcji linii na konstrukcyjn¹.
Dokonaæ jednakowego wyci¹gniêcia w 2-óch kierunkach
na odleg³oœæ 5 mm lub w 1-nym kierunku - symetrycznie
od p³aszczyzny na odleg³oœæ 10 mm.

Jako p³aszczyznê szkicu wskazaæ
p³aszczyznê Przedni¹
Narysowaæ zarys w³¹cznika
zgodnie z zamieszczonym
rysunkiem.
Nadaæ relacje jednakowej d³ugoœci
dwóch krawêdzi w³¹cznika
Dokonaæ jednakowego
wyci¹gniêcia w 2-óch kierunkach
na odleg³oœæ 5 mm lub w 1-nym
kierunku - symetrycznie
od p³aszczyzny na odleg³oœæ 8 mm.

Jako p³aszczyznê szkicu wskazaæ
górn¹ p³aszczyznê w³¹cznika (na rys
p³aszczyzna z naniesion¹ 1-nk¹)
Wstawiæ Tekst - z paska narzêdzi
szkic - zmieniæ czcionkê na:
Technic, pogrubiona, rozmiar 16
punktów. Poprzez wskazanie
myszk¹ umieœciæ napis “w œrodku”
w³¹cznika.
Operacj¹ - Wyci¹gniêcie wyciêcia -
wyci¹æ napis na g³êbokoœæ 0.5mm
Analogicznie utworzyæ grawer
zawieraj¹cy napis “0”
