Mechanika polimerowa

Wykorzystanie specyficznych właściwości

polimerów przewodzących związanych z

procesem domieszkowania

W trakcie domieszkowania polimeru

zmienia się szereg właściwości takich jak

konformacja łańcucha, zwilżalność,

objętość itp..

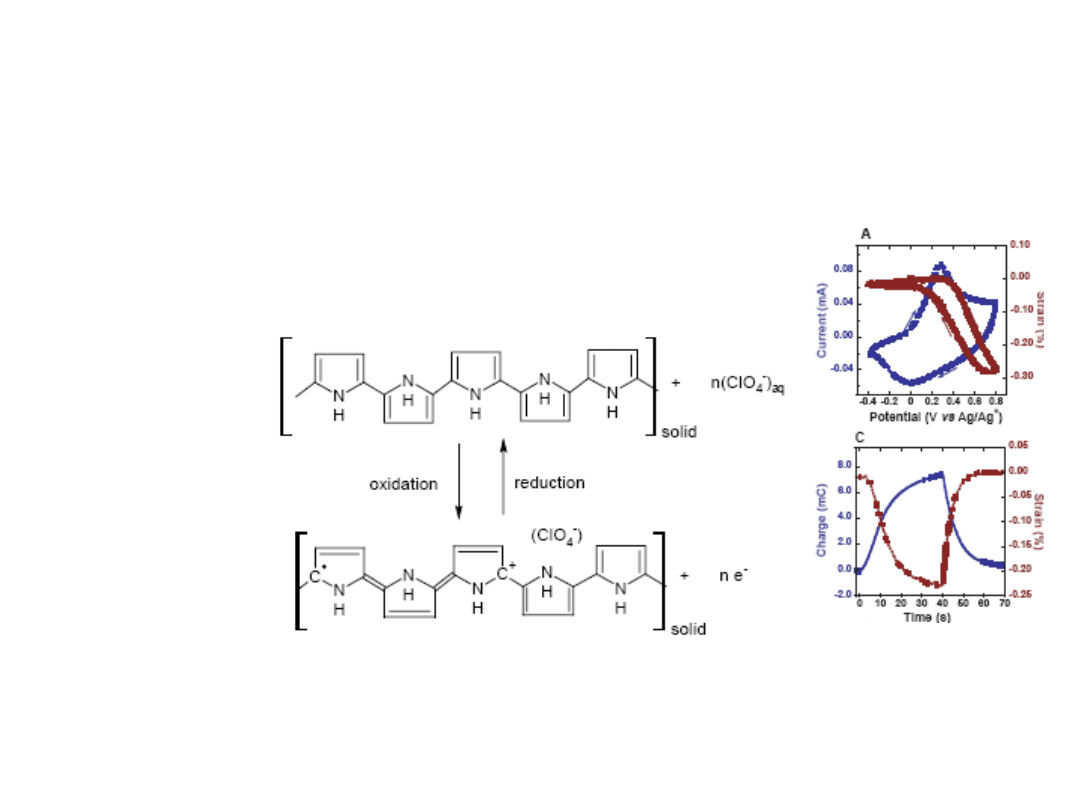

Polipirol

SCIENCE, 297, 2002, 983

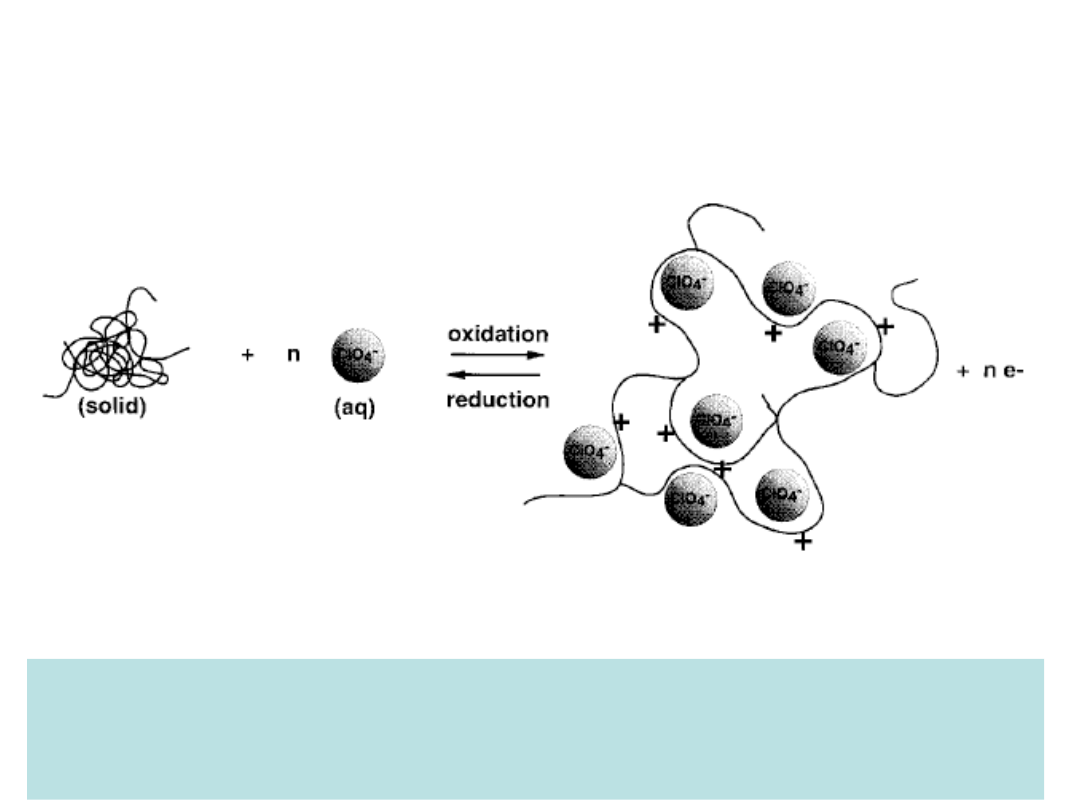

Zmiana Konformacji związana z następczą zmianą

objętości zachodzącą w trakcie elektrochemicznego

domieszkowania filmu polimeru przewodzącego.

„Mięsień” dwuwarstwowy

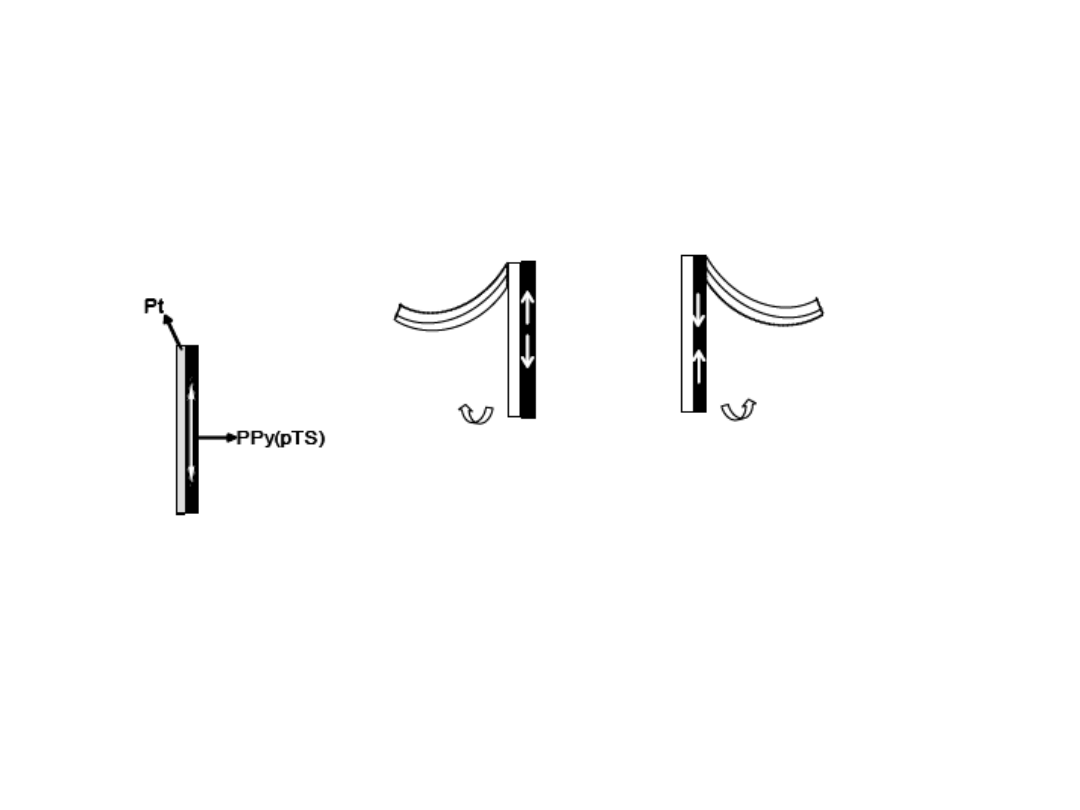

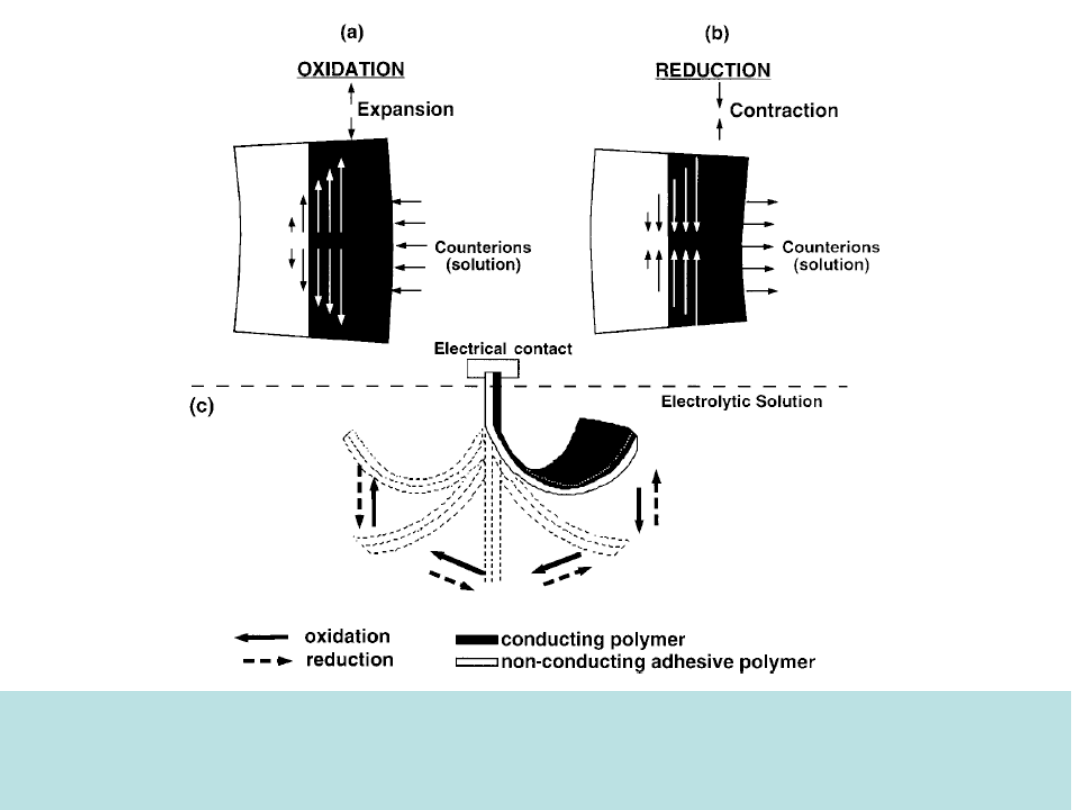

Movements of a polypyrrole/nonconducting polymer bilayer (c) produced by the local

stress gradients and bending originating at the interface between the two layers owing

to reversible conformational changes in polypyrrole during oxidation (a) and reduction

(b) processes.

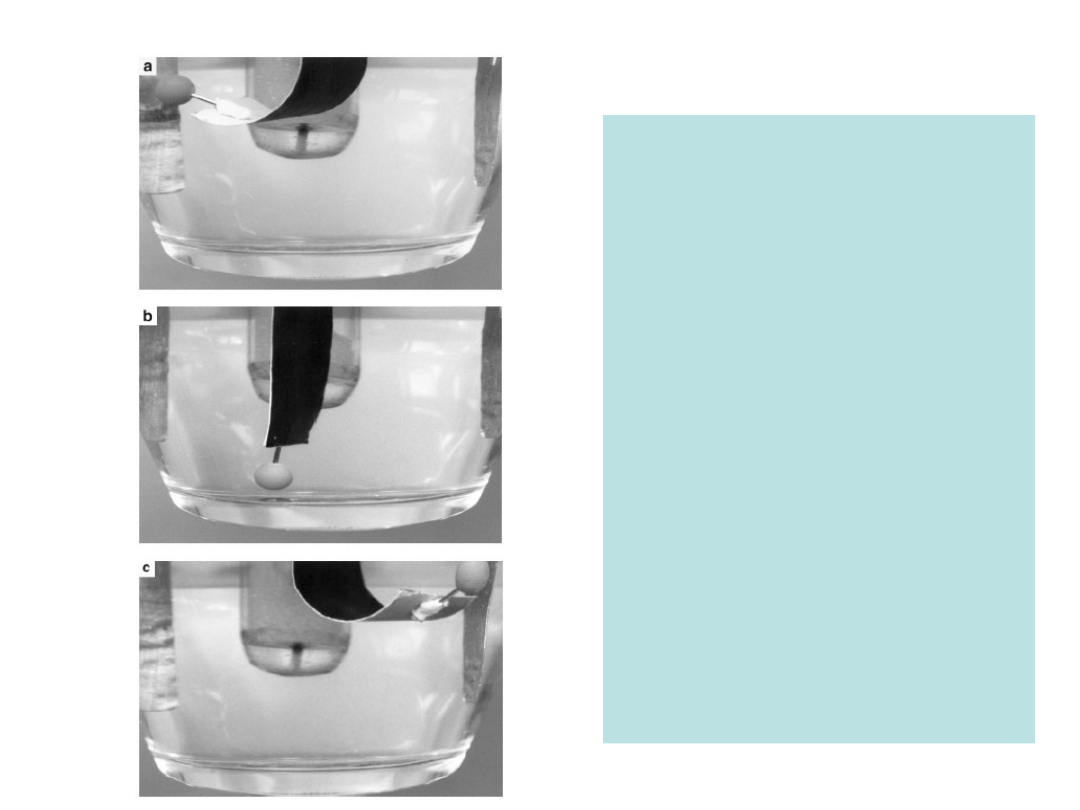

Movement of a bilayer
device constructed using a
3 mg polypyrrole layer
(area 3 cm

2

, thickness 6

mm) with a steel weight of
1 g attached to its
free end in 1 M LiClO

4

aqueous solution under
galvanostatic conditions.
The bilayer takes 9 s to
move the steel weight
through 180° (I = 30 mA).
The bilayer without the
attached weight takes 7.2
s to perform the same
movement under the same
applied current.

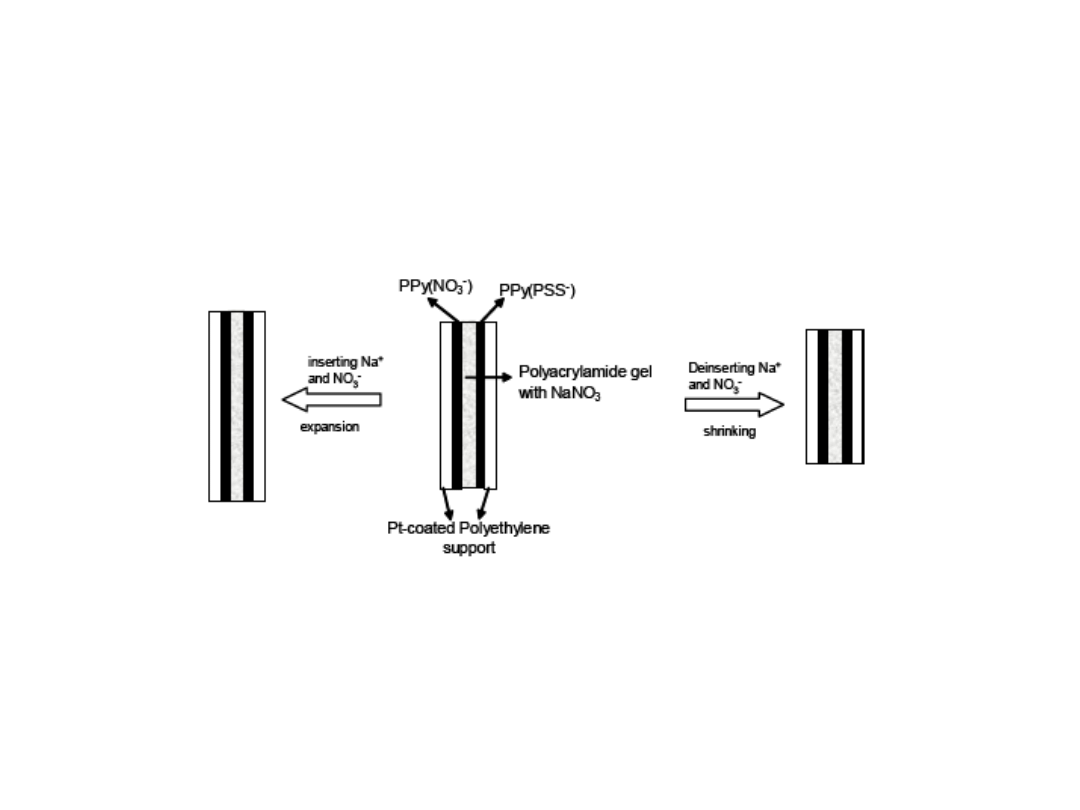

„Mięsień”

wielowarstwowy

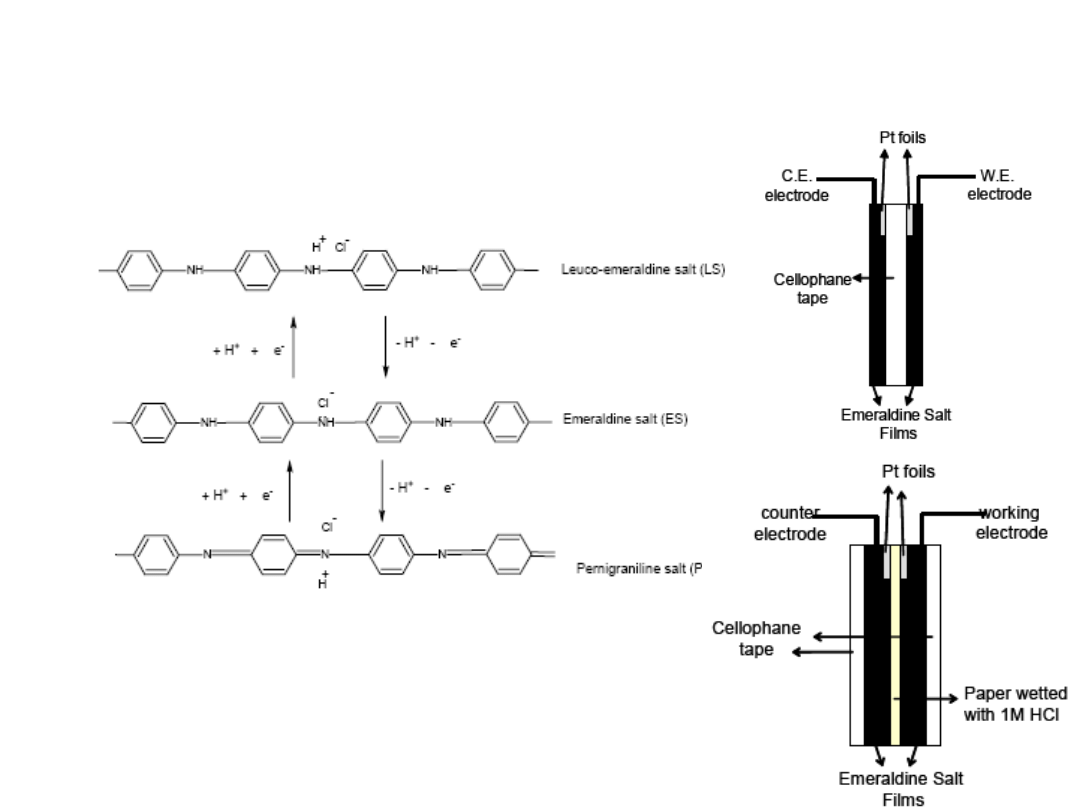

Polianilina

e-Polymers 2003, no. 041.

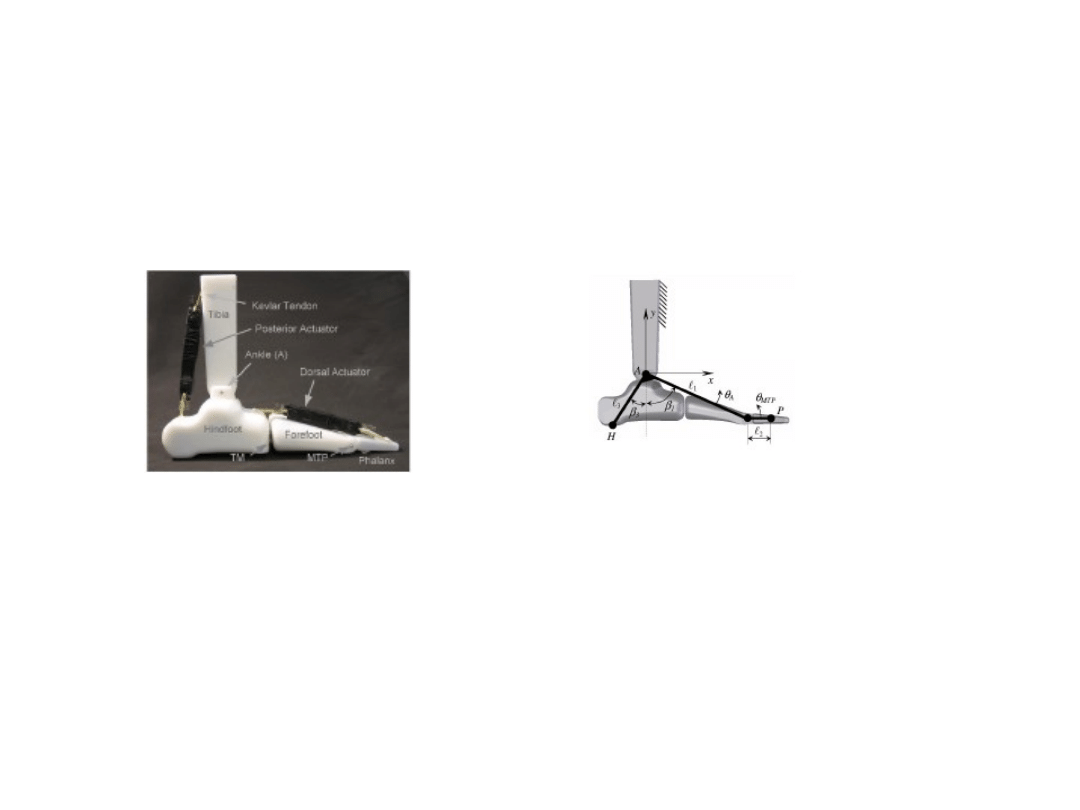

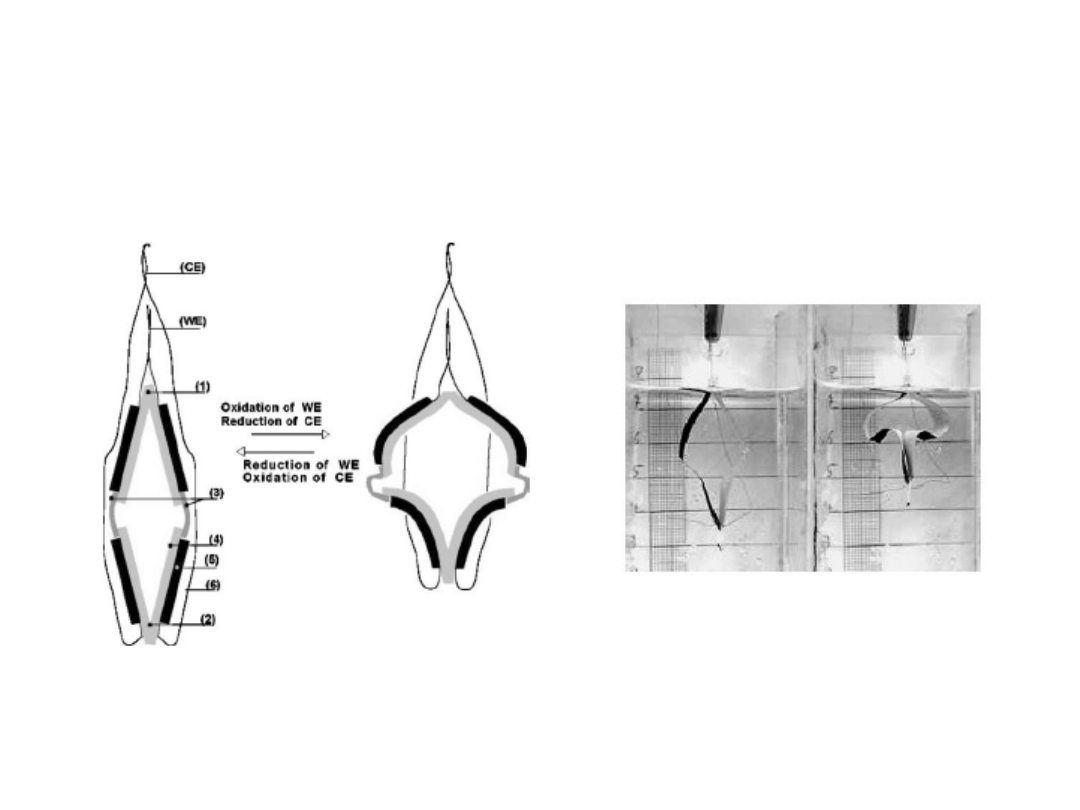

Polipirolowa stopa

Podnośnik polimerowy

Journal of Applied Electrochemistry (2006) 36:205–214
