Data:

01/11/98

Plik Nr: Pro2_8d.1

SIMATIC S7

Siemens AG 1997. All rights reserved.

Wiedza o procesie automatyzacji

Dane dla ośrodków

informacyjnych i szkoleniowych

Procedura uruchamiania

UEB_UPP

Data:

01/11/98

Plik Nr: Pro2_8d.2

SIMATIC S7

Siemens AG 1997. All rights reserved.

Wiedza o procesie automatyzacji

Dane dla ośrodków

informacyjnych i szkoleniowych

Lista kontrolna procedury uruchamiania, część

1

Czy jest napięcie robocze?

Czy zostało podłączone zasilanie? Wartość napięcia?

Czy zostały podłączone przewody?

Wykonać kontrolę wzrokową:

Czy dostępna jest dokumentacja urządzenia?

Czy widoczne są uszkodzenia mechaniczne?

Data:

01/11/98

Plik Nr: Pro2_8d.3

SIMATIC S7

Siemens AG 1997. All rights reserved.

Wiedza o procesie automatyzacji

Dane dla ośrodków

informacyjnych i szkoleniowych

Przygotowanie do pracy



Wetknąć przełącznik kluczowy do CPU.



Włożyć baterię buforową,



jeśli program użytkowy nie jest zabezpieczony przed zanikiem

napięcia przez zapisanie go w module pamięci,



jeśli większe obszary danych przy spadku napięcia mają pozostać nienaruszone.



Wetknąć, wedle potrzeby, moduł pamięci,



aby program użytkowy i dane mogły zostać w momencie zaniku

napięcia i przy braku baterii buforowej zachowane (FLASH-EPROM),



aby powiększyć obszar „pamięci załadowczej”.

AUFB_T3D

Data:

01/11/98

Plik Nr: Pro2_8d.4

SIMATIC S7

Siemens AG 1997. All rights reserved.

Wiedza o procesie automatyzacji

Dane dla ośrodków

informacyjnych i szkoleniowych

Lista kontrolna procedury uruchamiania, część

2

IBS_T1D

Całkowite kasowanie CPU

Wykonanie zimnego restartu CPU

Kontrola wejść za pomocą funkcji "Monitor Variable"

Kontrola diod świecących przy CPU, zasilaczu (PS)

i modułach

Podłączenie programatora (PG) i uruchomienie

oprogramowania STEP7

Kontrola konfiguracji, uzupełnianie/dostosowywanie

Kontrola wyjść za pomocą funkcji "Modify Variable"

Data:

01/11/98

Plik Nr: Pro2_8d.5

SIMATIC S7

Siemens AG 1997. All rights reserved.

Wiedza o procesie automatyzacji

Dane dla ośrodków

informacyjnych i szkoleniowych

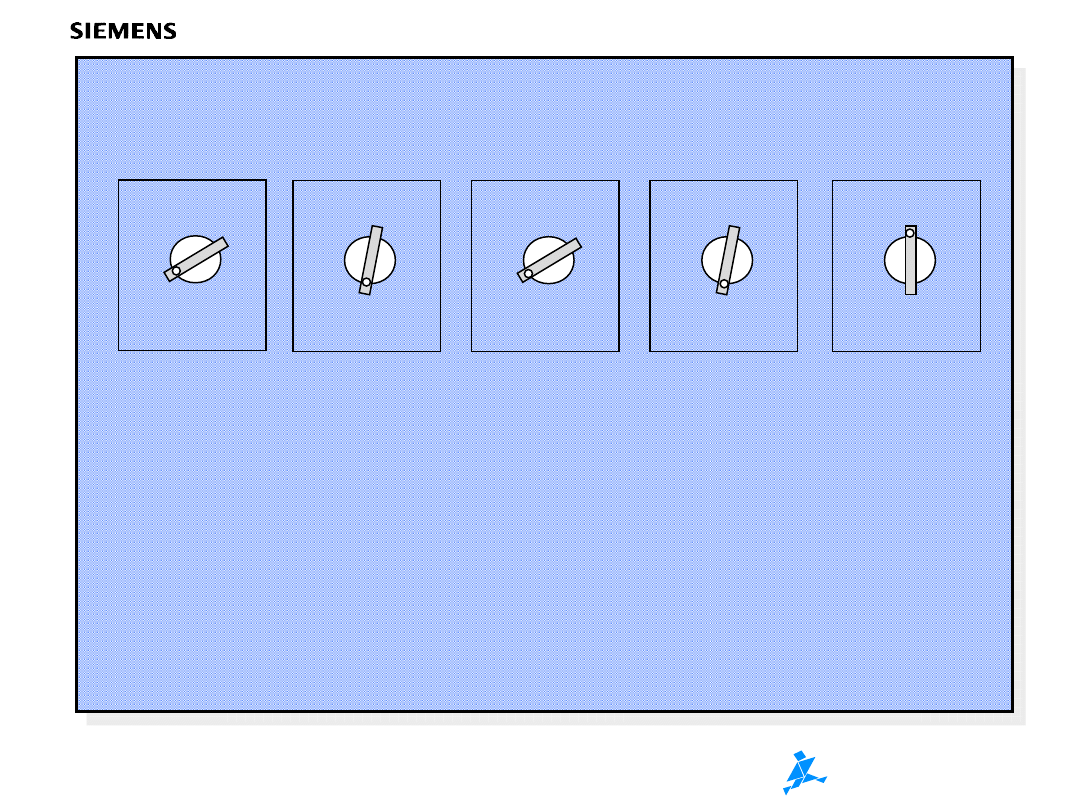

Kasowanie pamięci i wykonanie zimnego

restartu

1.

Przełącznik trybu pracy ustawić w pozycji STOP.

2.

Następnie przekręcić go dalej na pozycję MRES i przytrzymać do czasu,

aż dioda świecąca STOP zaświeci się ponownie. Począwszy od

wersji 6 CPU odczekać, aż dioda zaświeci się po raz drugi.

3.

Ponownie przekręcić przełącznik na pozycję STOP i jak najszybciej z

powrotem na MRES (jeśli dioda świecąca STOP pulsuje wykonywane jest

całkowite kasowanie).

4.

Ustawić przełącznik na pozycji RUN-P (przy przejściu z pozycji STOP na

RUN/RUN-P wykonywany jest zimny restart).

IBS_T1D

RUN-P

RUN

STOP

MRES

RUN-P

RUN

STOP

MRES

RUN-P

RUN

STOP

MRES

RUN-P

RUN

STOP

MRES

RUN-P

RUN

STOP

MRES

Data:

01/11/98

Plik Nr: Pro2_8d.6

SIMATIC S7

Siemens AG 1997. All rights reserved.

Wiedza o procesie automatyzacji

Dane dla ośrodków

informacyjnych i szkoleniowych

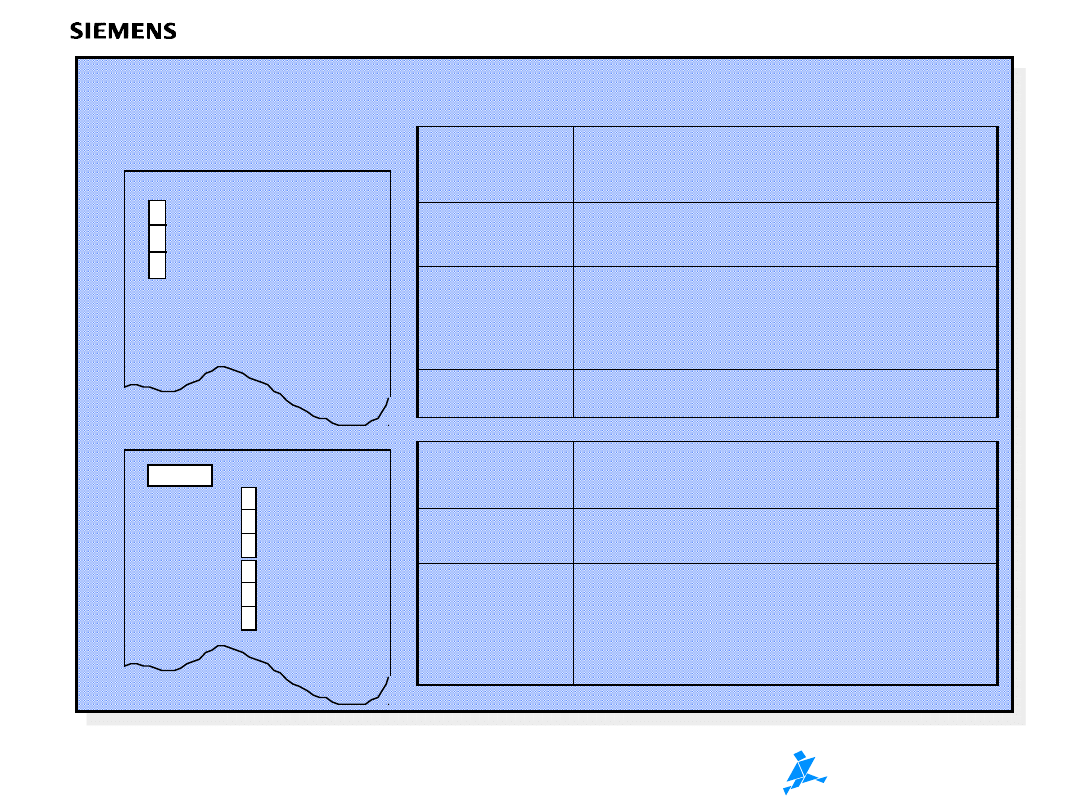

Kontrola wzrokowa diod świecących w S7-300

CPU

DC24V

SF
BAF
DC5V
FRCE
RUN
STOP

SIEMENS

IBS_T1D

Zasilacz (PS)

J eśli

wskaźnik

DC24V...

to....

świeci

światłem

ciągłym

wszystko jest w porządku

nie świeci

się

- brak napięcia zasilania

- niskie napięcie po stronie

pierwotnej

- zwarcie po stronie 24V

pulsuje

przeciążenie prądu

wyjściowego

J eśli
wskaźnik
RUN...

to....

świeci

światłem

ciągłym

wszystko jest w porządku

nie świeci

się

- CP U nie został

zrestartowany
- wystąpił błąd w CP U
- błąd modułu lub moduł

źle sparametryzowany

Data:

01/11/98

Plik Nr: Pro2_8d.7

SIMATIC S7

Siemens AG 1997. All rights reserved.

Wiedza o procesie automatyzacji

Dane dla ośrodków

informacyjnych i szkoleniowych

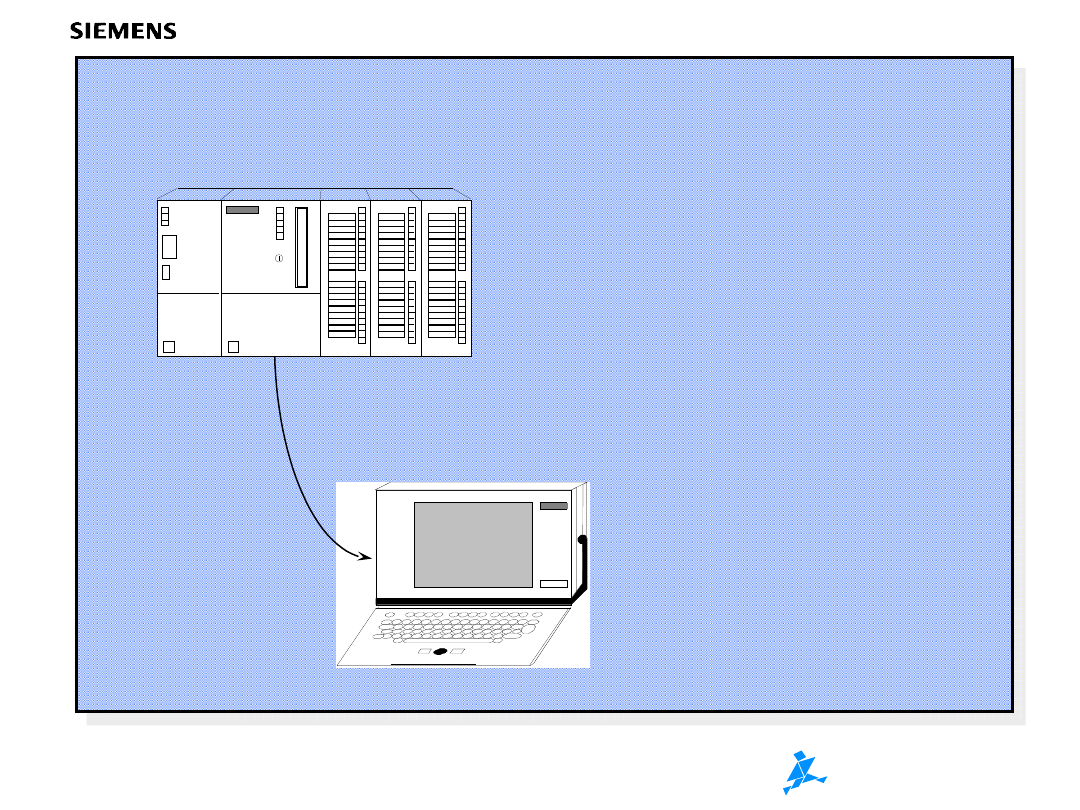

Bieżąca konfiguracja

Bieżąca konfiguracja

Odczyt bieżącej konfiguracji

P G 7 2 0

KONF_T2D

Data:

01/11/98

Plik Nr: Pro2_8d.8

SIMATIC S7

Siemens AG 1997. All rights reserved.

Wiedza o procesie automatyzacji

Dane dla ośrodków

informacyjnych i szkoleniowych

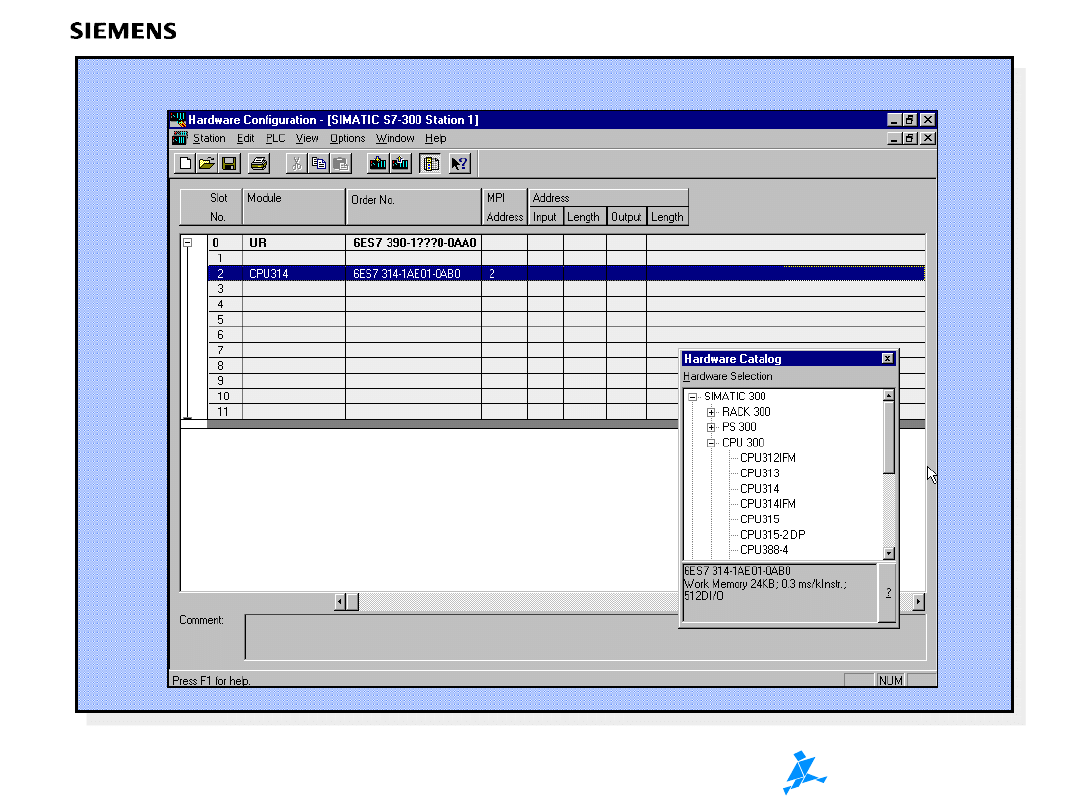

Tworzenie konfiguracji zadanej

KONF_T2D

Data:

01/11/98

Plik Nr: Pro2_8d.9

SIMATIC S7

Siemens AG 1997. All rights reserved.

Wiedza o procesie automatyzacji

Dane dla ośrodków

informacyjnych i szkoleniowych

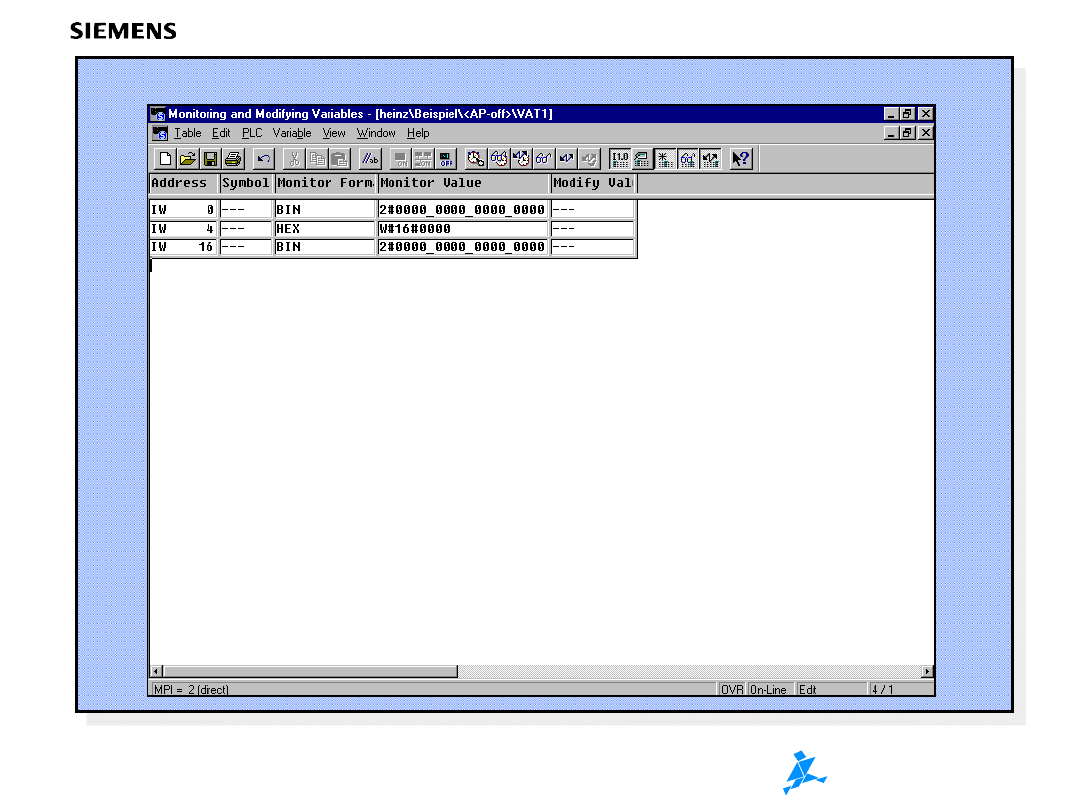

Monitorowanie wejść

Data:

01/11/98

Plik Nr: Pro2_8d.10

SIMATIC S7

Siemens AG 1997. All rights reserved.

Wiedza o procesie automatyzacji

Dane dla ośrodków

informacyjnych i szkoleniowych

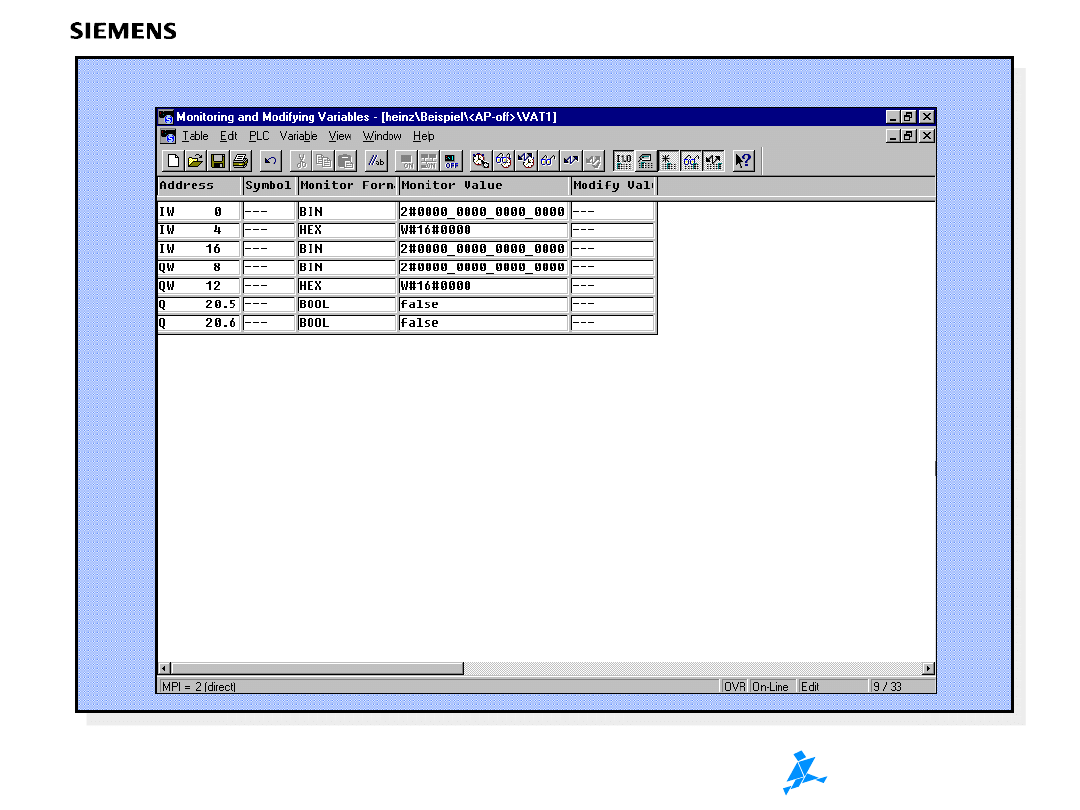

Monitorowanie/modyfikacja wyjść

Data:

01/11/98

Plik Nr: Pro2_8d.11

SIMATIC S7

Siemens AG 1997. All rights reserved.

Wiedza o procesie automatyzacji

Dane dla ośrodków

informacyjnych i szkoleniowych

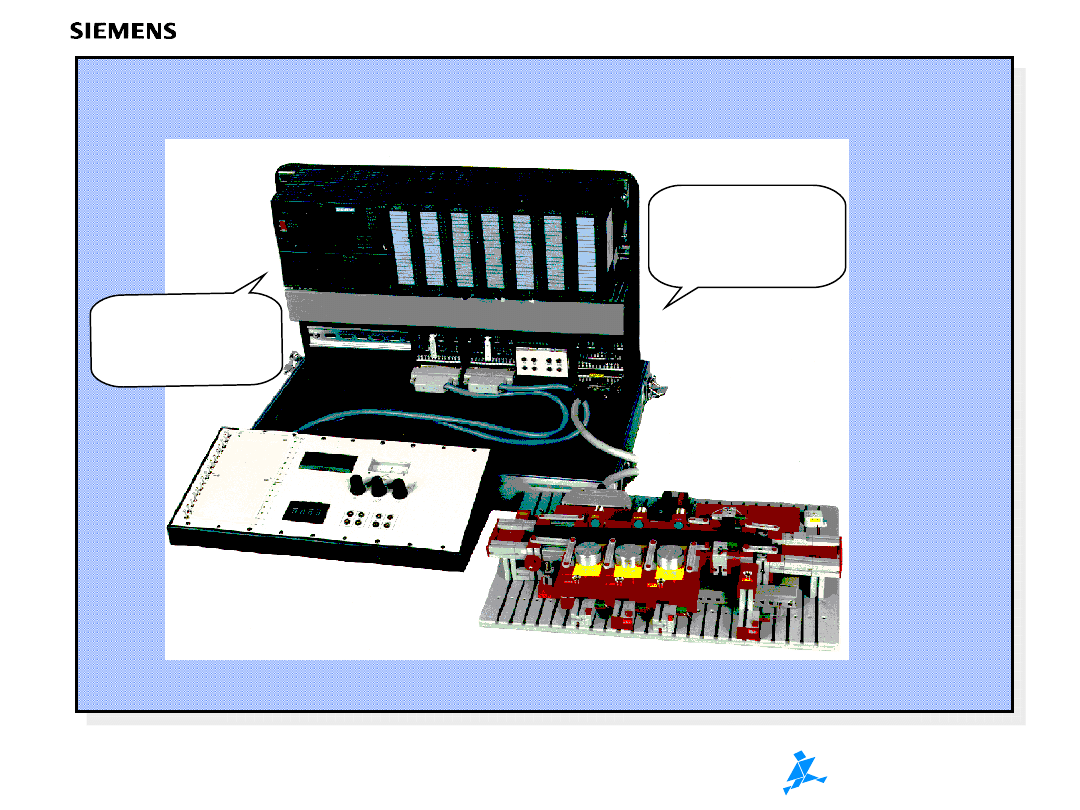

Budowa skrzynki ćwiczeniowej

AUFB_T1D

Interfejs MPI

przy CPU

Przyłącze do

zasilania oraz

włącznik z tyłu

urządzenia

Data:

01/11/98

Plik Nr: Pro2_8d.12

SIMATIC S7

Siemens AG 1997. All rights reserved.

Wiedza o procesie automatyzacji

Dane dla ośrodków

informacyjnych i szkoleniowych

Urządzenie ćwiczeniowe S7-300

Adresy we/wy:

0 4 8 12 16 20 352

Numer pozycji:

1

2 4

5 6 7 8 9 10

DE

16

DE

16

DA

16

DA

16

DE

16

DA

16

AE

4

AA

4

CPU

SV

Wariant A (moduły 16-kanałowe)

DE

32

DA

32

DE

8

DA

8

AE

2

CPU

SV

Adresy we/wy:

0 4 8

304

Wariant B (moduły 32-kanałowe)

Data:

01/11/98

Plik Nr: Pro2_8d.13

SIMATIC S7

Siemens AG 1997. All rights reserved.

Wiedza o procesie automatyzacji

Dane dla ośrodków

informacyjnych i szkoleniowych

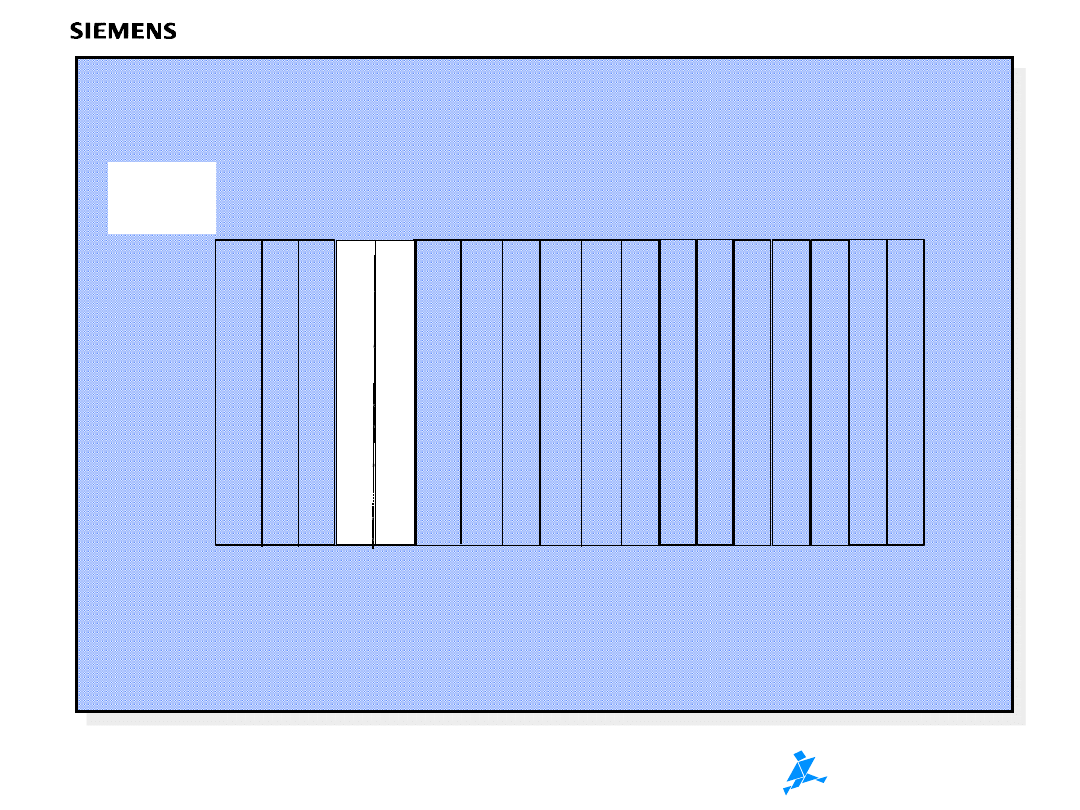

Urządzenie ćwiczeniowe S7-400

AUFB_T1D

1

2

3

4

5

6

7

8

9

10

11 12 13

14 15

16

17 18

PS

AC

DO

32

DI

32

DI

32

DO

32

CPU

20 A

AI

8

Domyślny

adres:

28 32

36

40 1216

Numer pozycji

modułu:

Data:

01/11/98

Plik Nr: Pro2_8d.14

SIMATIC S7

Siemens AG 1997. All rights reserved.

Wiedza o procesie automatyzacji

Dane dla ośrodków

informacyjnych i szkoleniowych

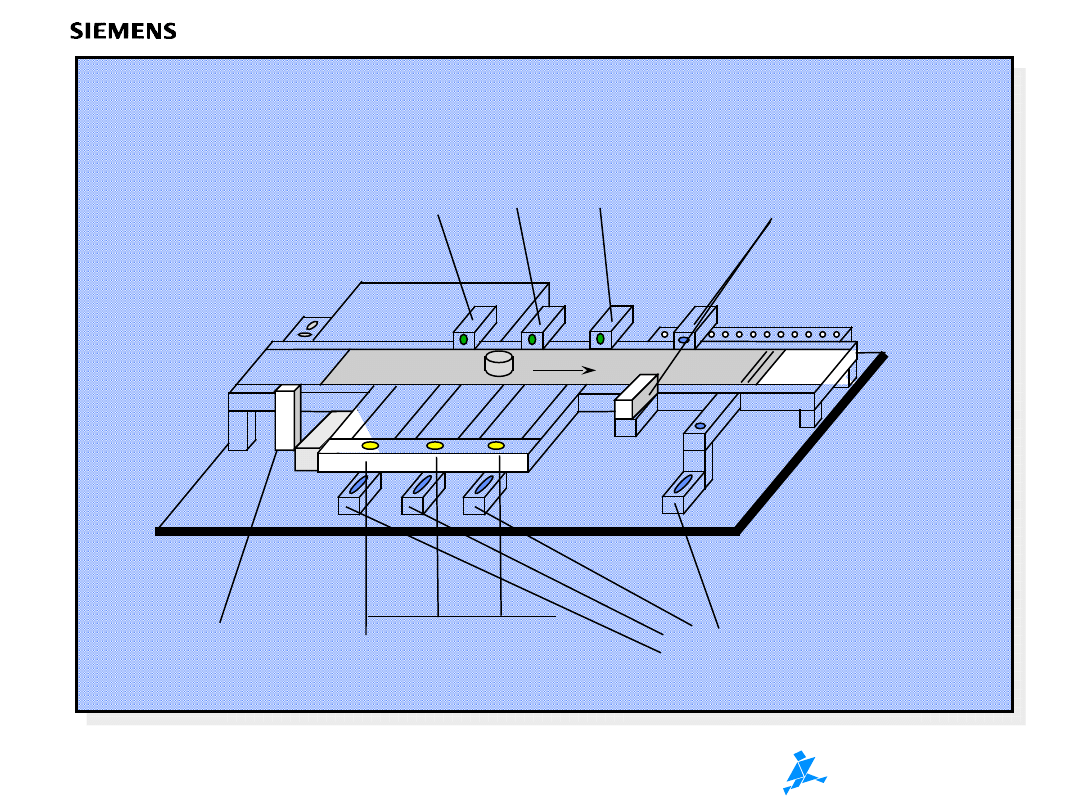

Budowa modelu taśmy

AUFB_T1D

Czujniki zbliżeniowe

INI 1 do INI 3

Fotokomórka

LS 1

Silnik

M 1

Sygnalizatory

świetlne

H 1, H 2, H 3

Przyciski

S 1, S 2, S 3, S 4

Data:

01/11/98

Plik Nr: Pro2_8d.15

SIMATIC S7

Siemens AG 1997. All rights reserved.

Wiedza o procesie automatyzacji

Dane dla ośrodków

informacyjnych i szkoleniowych

Ćwiczenie 8.1: Uruchamianie

Proszę wykonać ćwiczenia
8.1 i 8.2

Data:

01/11/98

Plik Nr: Pro2_8d.16

SIMATIC S7

Siemens AG 1997. All rights reserved.

Wiedza o procesie automatyzacji

Dane dla ośrodków

informacyjnych i szkoleniowych

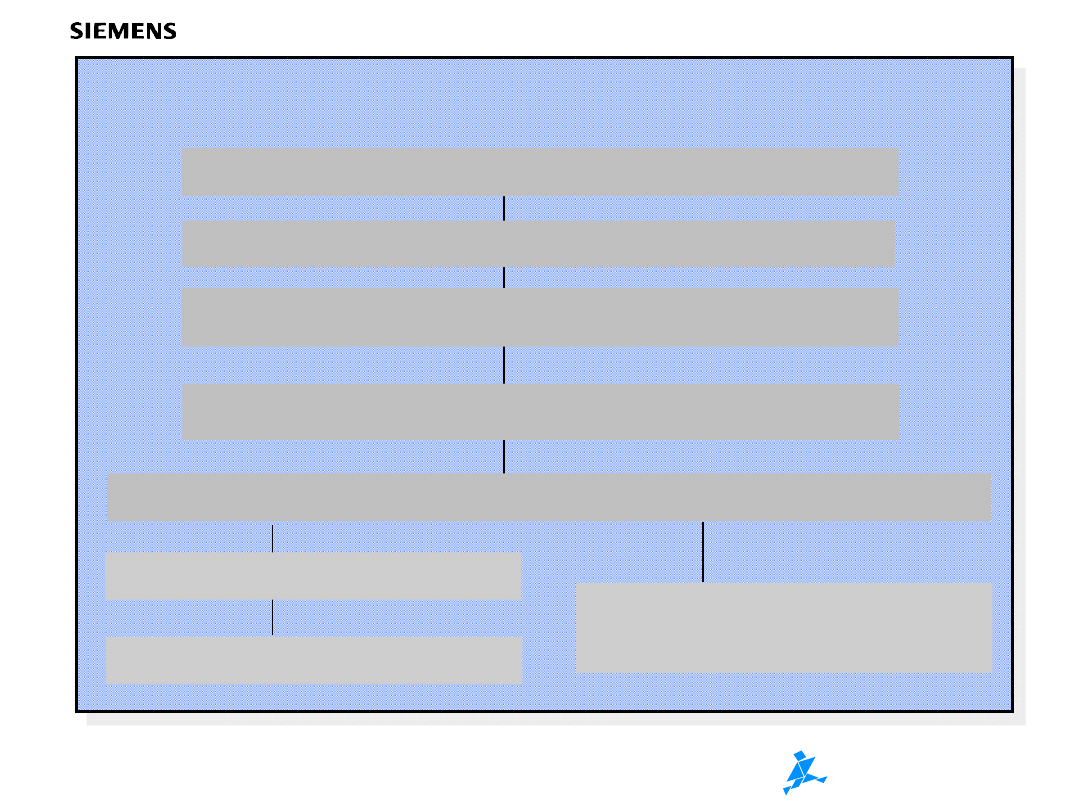

Lista kontrolna procedury uruchamiania

oprogramowania

Nowe urządzenie lub urządzenie standardowe

Czy należy przesłać konfigurację sprzętową, czy

należy ustawić parametry?

W sieci MPI: czy projekt został przyporządkowany?

Czy dostępny jest program S7 i dokumentacja?

Podzielić oprogramowanie urządzenia

na części do testowania

Uruchomić część 1, potem 1+2,

następnie 1+2+3 itd.

Przesłać program do odpowiedniego CPU

Jeśli wielkość urządzenia na to pozwala,

uruchomić oprogramowanie urządzenia

w całości

Data:

01/11/98

Plik Nr: Pro2_8d.17

SIMATIC S7

Siemens AG 1997. All rights reserved.

Wiedza o procesie automatyzacji

Dane dla ośrodków

informacyjnych i szkoleniowych

Programy S7

Z czego składa się program?

1) Projekt(y)

2) Przyporządkowania sprzętu, jeśli w sieci MPI podłączonych jest

wiele stacji

3) Listy połączeń, jeśli przewidziana została komunikacja między stacjami

4) Program STEP7; jeśli jest więcej stacji, to program przyporządkowany jest

danym stacjom

Gdzie zapisany jest program sterujący?

1) Na twardym dysku programatora (PG)

2) Lub / na 3,5" dyskietkach

3) Lub / na kartach pamięci

Przy pomocy jakich narzędzi programowych można utworzyć

program?

1) Przy pomocy pakietu bazowego STEP7

2) Przy pomocy oprogramowania opcjonalnego: S7-GRAPH, S7-HIGRAPH,

S7-SCL,

CFC

Data:

01/11/98

Plik Nr: Pro2_8d.18

SIMATIC S7

Siemens AG 1997. All rights reserved.

Wiedza o procesie automatyzacji

Dane dla ośrodków

informacyjnych i szkoleniowych

Przegląd możliwości dokumentowania

programów



Tytuł segmentu



Komentarz segmentu



Program



Komentarz instrukcji



Przegląd programu



Lista odsyłaczy



Plan wykorzystania zasobów



Listy połączeń



Lista symboli



Konfiguracja

Data:

01/11/98

Plik Nr: Pro2_8d.19

SIMATIC S7

Siemens AG 1997. All rights reserved.

Wiedza o procesie automatyzacji

Dane dla ośrodków

informacyjnych i szkoleniowych

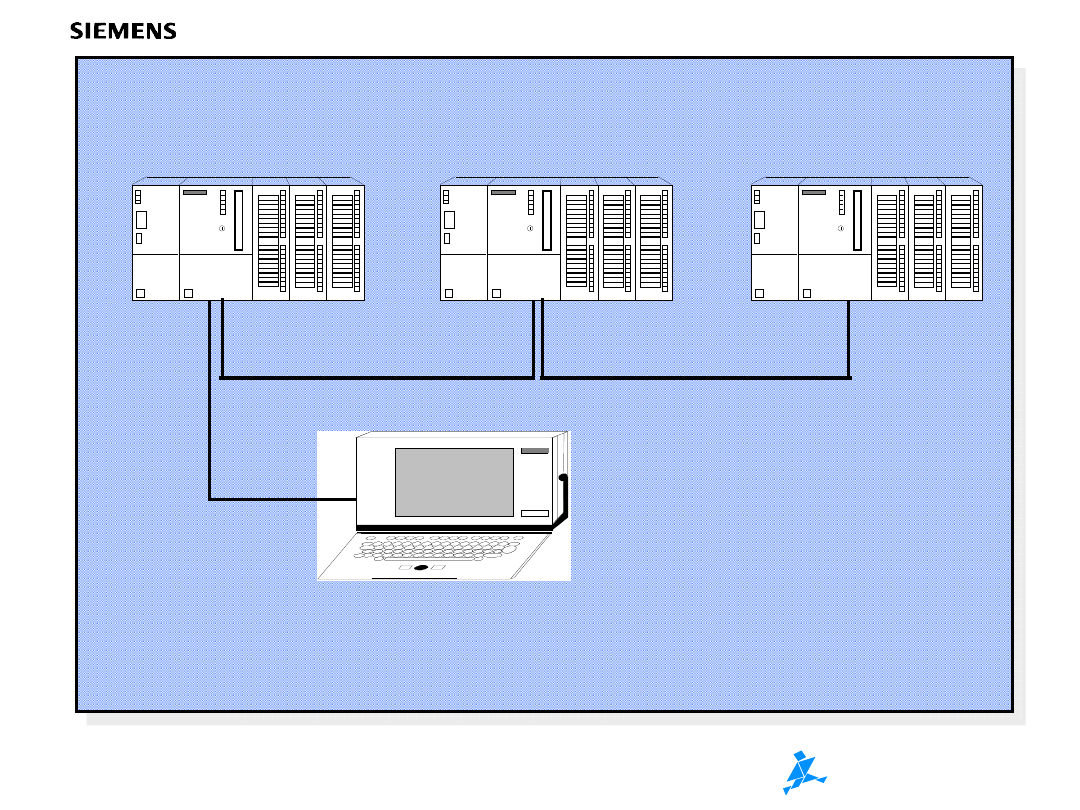

Wiele stacji sprzętowych w sieci MPI

P G 7 2 0

MPI

Stacja 1

Stacja 2

Stacja 3

Data:

01/11/98

Plik Nr: Pro2_8d.20

SIMATIC S7

Siemens AG 1997. All rights reserved.

Wiedza o procesie automatyzacji

Dane dla ośrodków

informacyjnych i szkoleniowych

Ładowanie programów do odpowiednich CPU



Musi istnieć połączenie MPI między programatorem i CPU



Ustawić przełącznik kluczowy przy CPU w pozycji Stop



Otworzyć projekt w menedżerze SIMATIC i wybrać stację sprzętową i program S7



Wybrać bloki w programie użytkowym ( Blocks )



Załadować wybrane bloki do CPU za pomocą polecenia

PLC --> Download (System docelowy --> Ładuj)

Data:

01/11/98

Plik Nr: Pro2_8d.21

SIMATIC S7

Siemens AG 1997. All rights reserved.

Wiedza o procesie automatyzacji

Dane dla ośrodków

informacyjnych i szkoleniowych

Dzielenie programu na części

Dostarczanie

Odbiór

Przetwarzanie

Data:

01/11/98

Plik Nr: Pro2_8d.22

SIMATIC S7

Siemens AG 1997. All rights reserved.

Wiedza o procesie automatyzacji

Dane dla ośrodków

informacyjnych i szkoleniowych

Narzędzia do testowania w trybie online, część

1



Status programu (debugowanie kodu źródłowego w SCL)



Podgląd i sterowanie zmiennymi



Odczyt bufora diagnostycznego, jeśli CPU znajduje się w trybie Stop

Data:

01/11/98

Plik Nr: Pro2_8d.23

SIMATIC S7

Siemens AG 1997. All rights reserved.

Wiedza o procesie automatyzacji

Dane dla ośrodków

informacyjnych i szkoleniowych

Narzędzia do testowania w trybie online, część

2



Stos-B, jeśli CPU został przełączony w tryb Stop



Stos-I, jeśli CPU został przełączony w tryb Stop B-Stack



Stos-L, jeśli CPU został przełączony w tryb Stop B-Stack

Data:

01/11/98

Plik Nr: Pro2_8d.24

SIMATIC S7

Siemens AG 1997. All rights reserved.

Wiedza o procesie automatyzacji

Dane dla ośrodków

informacyjnych i szkoleniowych

Ćwiczenie 8.3: Uruchamianie oprogramowania

Proszę wykonać ćwiczenie
8.3
