1. Wstęp

Piec indukcyjny H300 jest przeznaczony

do topienia oraz utrzymywania

temperatury żeliwa.

Temperatura maksymalna pracy to

1600ºC, wymurówka ceramiczna pieca
przeznaczona do kontaktu z żeliwem.

Piec pracuje z częstotliwością ok.2700 Hz.
Zasilanie pieca z sieci 3x400 V.

2. Budowa pieca

Piec kompletny składa się z

następujących części współpracujących

ze sobą:

- Piec właściwy z komorą grzejną
- Zasilacz hydrauliczny wraz z

manipulatorami

- Zasilacz elektryczny wraz z układami

sterowania

- Blok chłodzenia wodnego wzbudnika

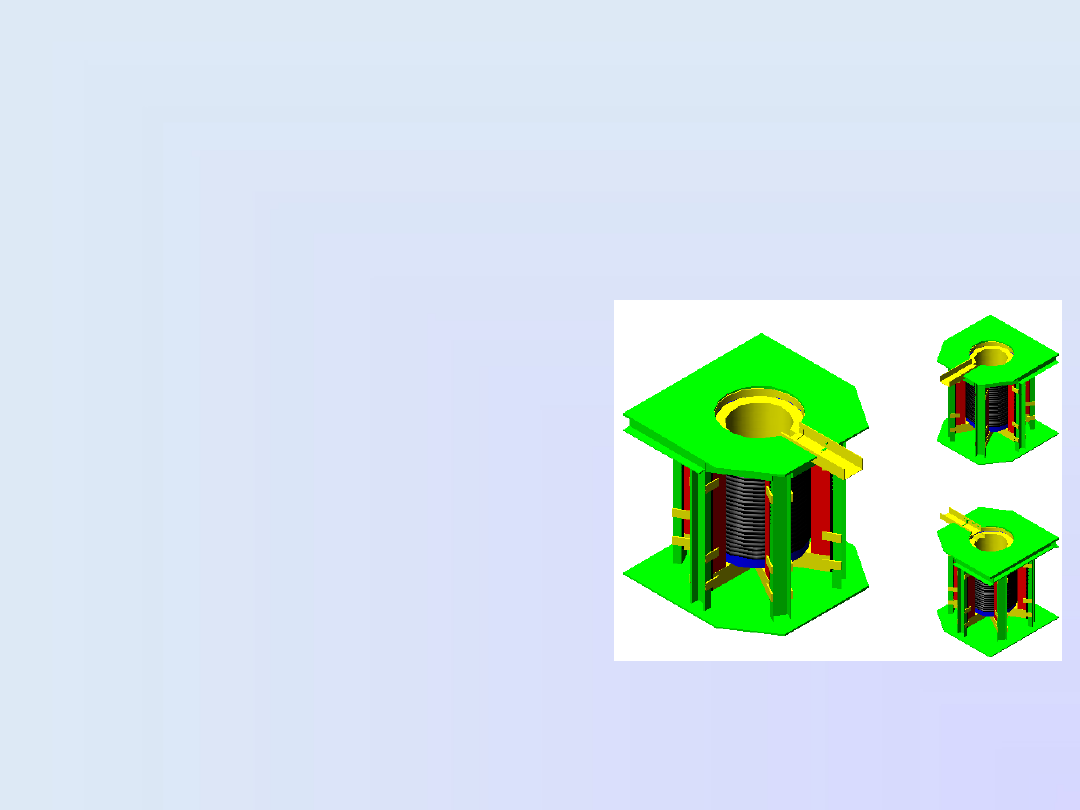

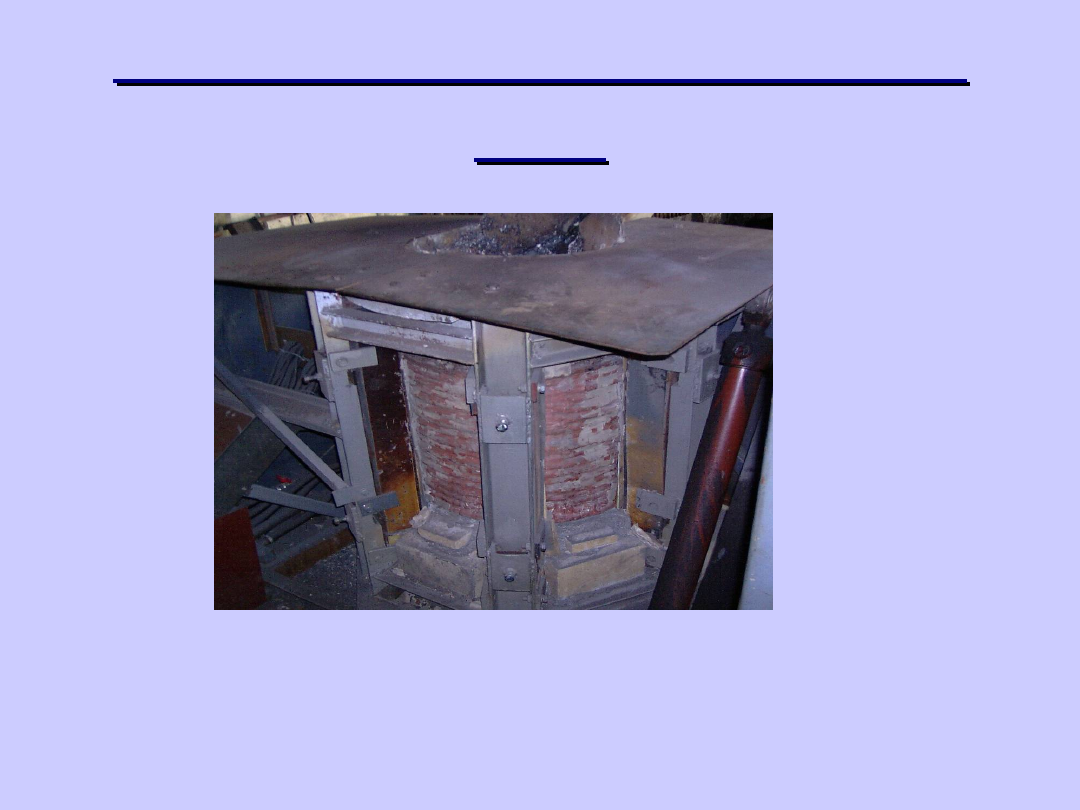

3. Piec właściwy

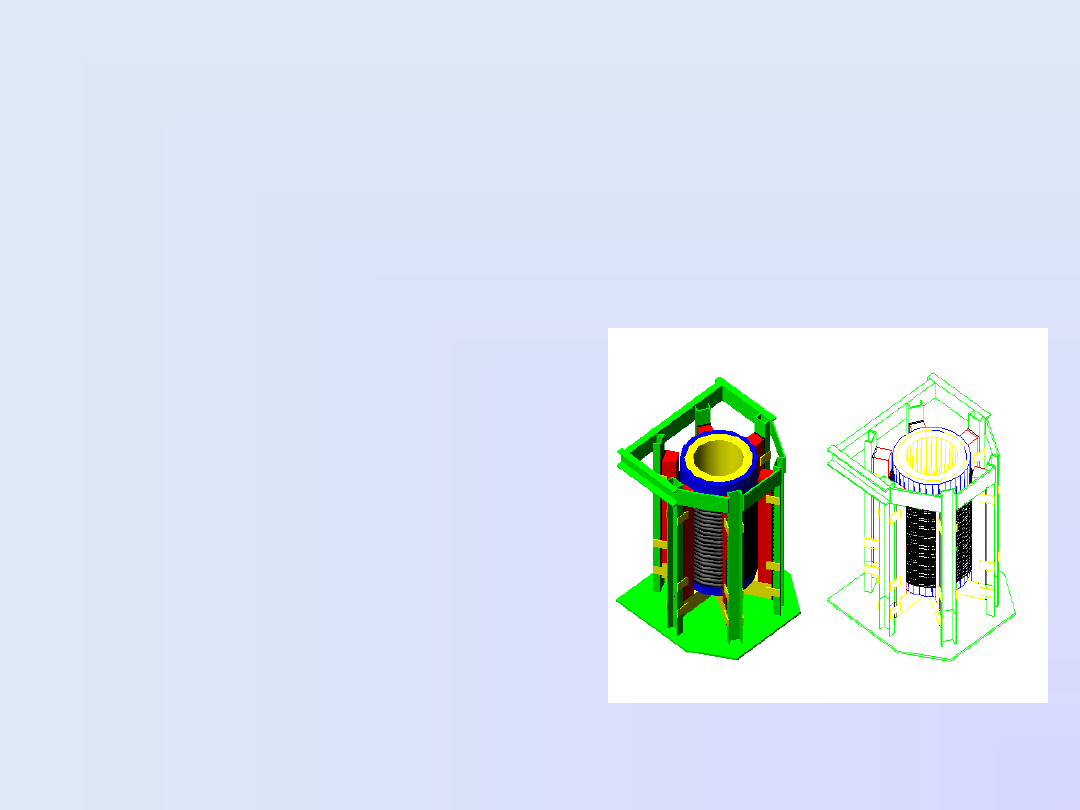

Konstrukcję pieca właściwego

stanowi rama stalowa, do

której zostały zamocowane

koncentratory magnetyczne

zewnętrzne. Stanowią one

jednocześnie konstrukcję

nośną do umocowania

cewki wzbudnika i

wymurówki ceramicznej

pieca.

Koncentratorów

magnetycznych jest 6 .

Wewnątrz koncentratorów

umieszczona jest cewka

wzbudnika.

• Cewka wzbudnika jest elementem

nierozbieralnym, zalanym w warstwie ochronnej i

nośnej z epidianu. Cewka wzbudnika jest

chłodzona wodą, składa się z 2 do 5 niezależnie

chłodzonych sekcji. Woda chłodząca

doprowadzona jest 10 wężami. Zasilanie

elektryczne jest doprowadzone do cewki złączem

wysokoprądowym , rozłączalnym w czasie

wychylania pieca. Napięcie zasilania wzbudnika

wynosi ok 2000V, prąd ok. 2000A.

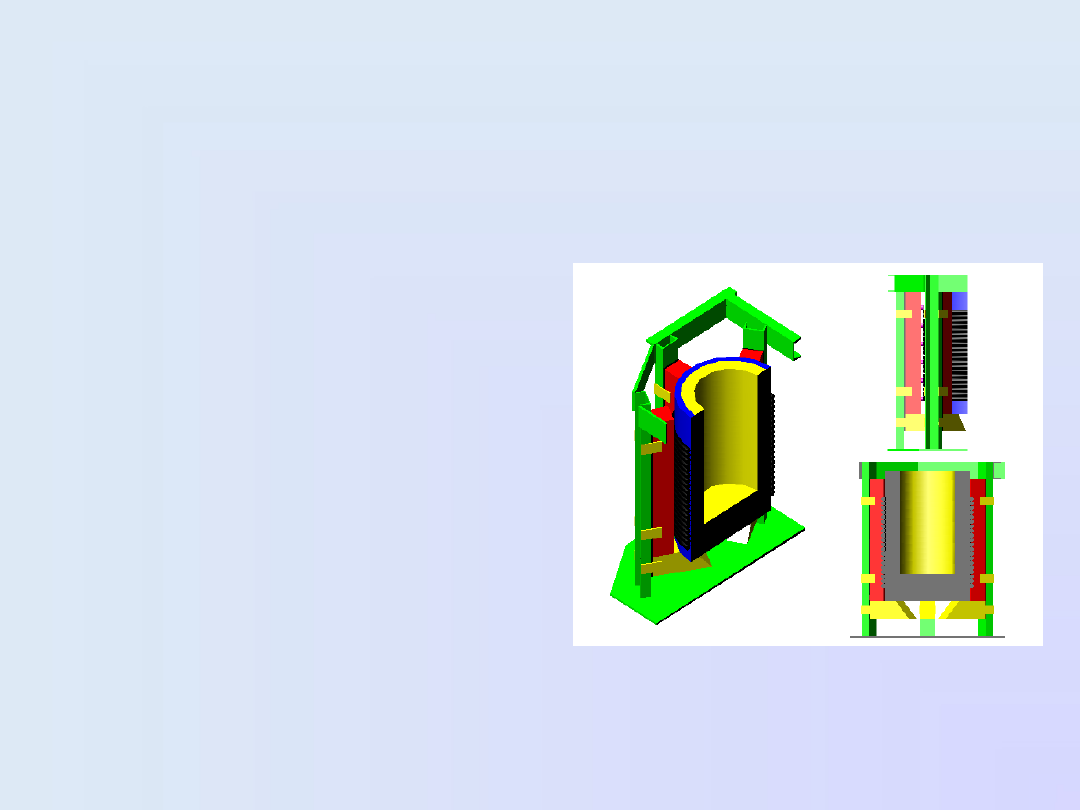

• Wewnątrz wzbudnika, na podmurówce z cegły

ogniotrwałej umieszczony jest wielowarstwowy
tygiel topielny. Składa się on z następujących
warstw: płótno szklane, mika, izolacja z kaolinu
(właściwa izolacja cieplna), wymurówka
ogniotrwała ubijana. Wymurówka ogniotrwała jest
elementem wymiennym w czasie eksploatacji.

W piecu właściwym umieszczone są

następujące czujniki:

• Czujnik przegrzania wody

chłodzącej

• Czujnik nastawny

przegrzania wody
chłodzącej

• Czujnik wychylenia pieca

• Czujniki te uniemożliwiają

załączenie zasilania
wzbudnika gdy woda jest
przegrzana lub piec jest
wychylony

4. Działanie pieca

• Piec indukcyjny wykorzystuje do ogrzewania

wsadu zjawisko nagrzewania się materiału

pod wpływem przepływu prądu. Wzbudnik

pieca stanowi uzwojenie pierwotne

transformatora. Koncentratory magnetyczne

zewnętrzne tworzą rdzeń transformatora.

Materiał znajdujący się w piecu tworzy

uzwojenie wtórne transformatora – jest ono

zwarte. Przepływ prądu elektrycznego w

uzwojeniu pierwotnym – wzbudniku,

powoduje przepływ prądu w materiale

wsadowym – uzwojeniu wtórnym.

5. Praca pieca

• Pracę pieca rozpoczyna się od załączenia

wyłącznika głównego znajdującego się

na drzwiach szafy sterującej. Następnie

załączamy układ chłodzenia. Gdy piec

osiągnie odpowiednią (zadaną mu

wcześniej) temperaturę, wrzucamy do

niego żeliwo, które ulega przetopieniu.

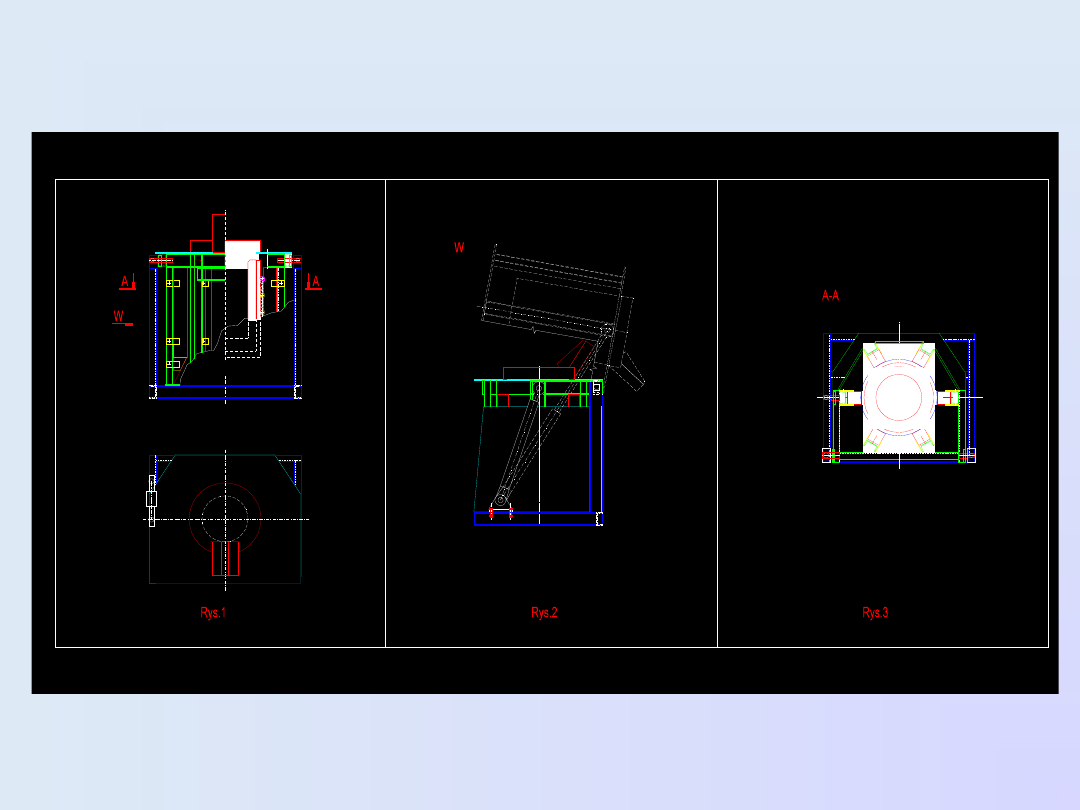

Przy wylewaniu przetopionego żeliwa

piec zostaje przechylony i wszystkie

kable zasilające zostają automatycznie

rozłączone.

6. Dane techniczne:

• Zasilanie: 3 x 400 V z opcją

3 x 500 V

• Pobór prądu: max. 400 A
• Max pobór mocy: 300 kVA
• Cos f zasilania > 0,95
• Sprawność nominalna > 80%
• Max straty cieplne: 60kW
• Zużycie energii: ok.

730KWh / t

• Czas wytopu: 1,5 – 3 h
• Wytrzymałość wymurówki

typowa: 200 wytopów
