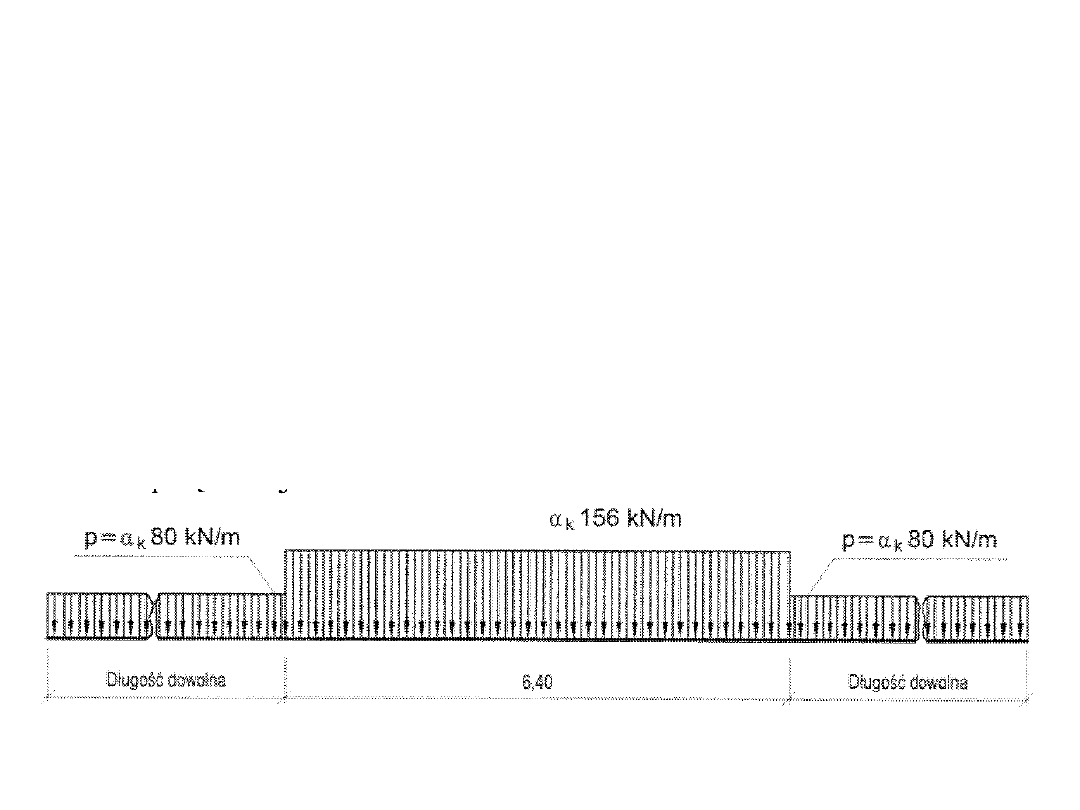

Obciążenie naziomu taborem kolejowym:

dla tunelu

Obciążenie to należy przyjmować jako rozłożone symetrycznie
względem osi na paśmie o szerokości 3,0m, na głębokości 0,5m
od górnej krawędzi podkładu, czyli na naziomie. Obciążenie
składa się z lokomotywy 4P (wg rozdz. 7 normy) na odcinku 6,40
m oraz obciążenia p[kN/m] na odcinku dowolnej długości
wymienionego pasma.

Obciążenie kolejowe ze współczynnikiem α

k

=1,0 wynosi dla lokomotywy :

4 250



kN

6.4m

156.25

kN

m



na metr bieżący:

4 250



kN

6.4m 3

 m

52

kN

m

2



Obciążenie zastępcze

Lub na pole powierzchni:

Obciążenie poza odcinkiem lokomotywy wynosi przy
współczynniku α

k

=1,0:

p= 80kN/m

lub na metr bieżący

80kN

3.0m

27

kN

m



Obciążenie poziome naziomu wywołane hamowaniem i
przypieszaniem taboru

Wartość obciążenia będącego skutkiem hamowania i przyspieszania
przyjmuje się tak, że siłą hamowania jest odpowiednim ułamkiem
siły pionowej.

Dla taboru kolejowego siły hamowania oblicza się jako 10%
całkowitego obciążenia pionowego, bez współczynnika
dynamicznego, zakładając, że hamuje cały pociąg. Siły od
przyśpieszania przyjmuje się jako 20% obciążenia siłami skupionymi
P, zakładając, że przyspiesza tylko lokomotywa.

Obciążenie zastępcze

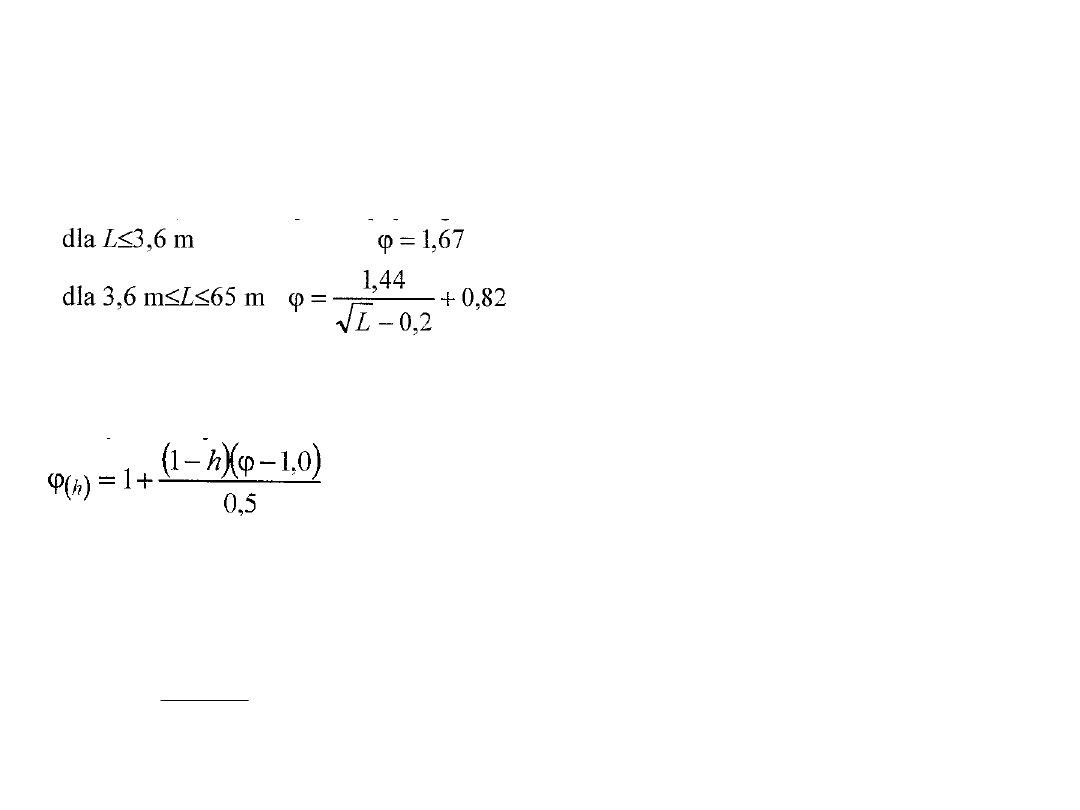

Współczynnik dynamiczny wraz z odpowiednim współczynnikiem klasy przy
grubości podsypki h< 0,5m należy przyjmować wg następującego wzoru:

L – rozpiętość teoretyczna płyty
swobodnie podpartej oraz
ramowej jednoprzęsłowej

Gdy grubość podsypki h zawiera się w przedziale od 0,5m do 1,0m do wyznaczania
współczynnika dynamicznego należy korzystać ze wzoru:

Dla h > 1,0m wartość współczynnika dynamicznego wynosi 1,0

)

10

(

70

0

,

1

1









v

nv





Dla prędkości przyjętych programowo jako niższe niż 80 km/h przyjąć
należy zredukowany współczynnik dynamiczny wg wzoru:

,gdzie v – prędkość pociągu

Dla v < 10 km/h współczynnik ten przyjmuje wartość 1,0

Współczynnik dynamiczny

Obciążenie zastępcze naziomu taborem

tramwajowym

Zastępcze obciążenie taborem tramwajowym przyjmujemy w
postaci obciążenia równomiernie rozłożonego na szerokości
pasma 3,0 m symetrycznie położonego względem osi toru, o
nieograniczonej długości. W obliczeniach przyjmuje się
obciążenie powierzchniowe równe 7,0 kN/ m

2

, nie uwzględnia się

współczynnika dynamicznego

Wartość sił hamowania i przyspieszania taborem tramwajowym
przyjmuje się jako 20% obciążenia pionowego jednym pociągiem
trójwagonowym na każdym z torów oraz 5% obciążenia
pozostałymi pociągami.

n= 1.6 dla żwirów i pospółek
n= 1.4 piaski grube i średnie
n= 1.2 piaski drobne i pylaste
n=1.1 grunty małospoiste
n=1.0 grunty średniospoiste

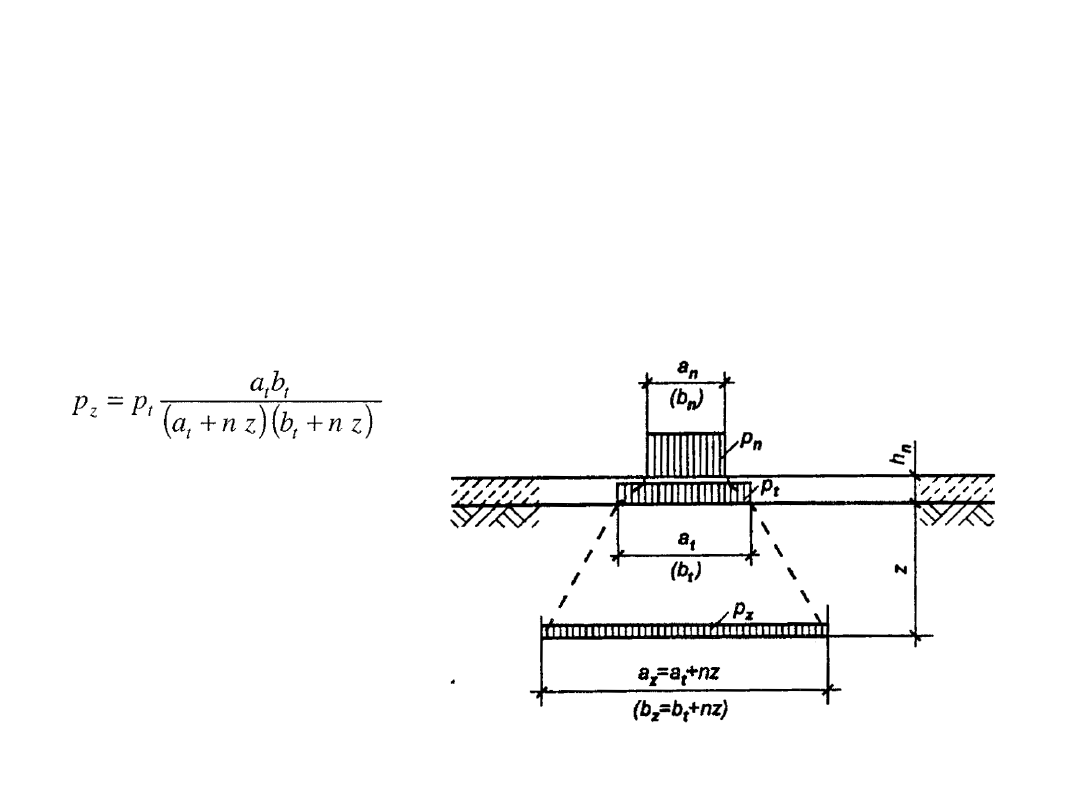

Jednostkowe charakterystyczne obciążenie zastępcze w gruncie jednorodnym
na głębokości z

Należy przyjąć że obciążenie ruchome rozchodzi się symetrycznie z
miejsca obciążenia poprzez warstwy sprężyste nawierzchni sztywnych i
podatnych pod kątem 45º oraz przez ośrodek gruntowy lub inny sypki, w
tym tłuczniowy pod kątem tarcia wewnętrznego Φ.
Kąt Φ należy przyjąć wg PN-83/B-03010

a

t

,b

t

–– długość i

szerokość
obciążenia sprowadzonego
do spodniej warstwy
nawierzchni

OBCIĄŻENIA ZMIENNE NA PŁYTĘ GÓRNA

TUNELU

OBCIAZENIE SCIAN BOCZNYCH TUNELU

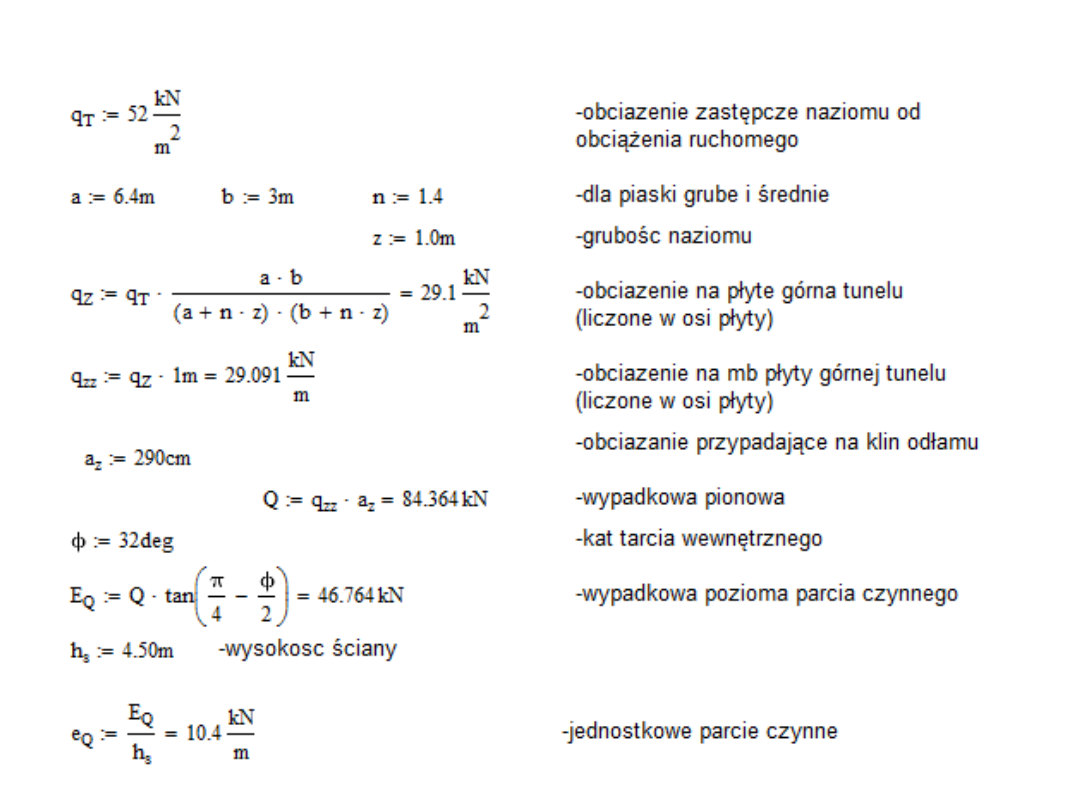

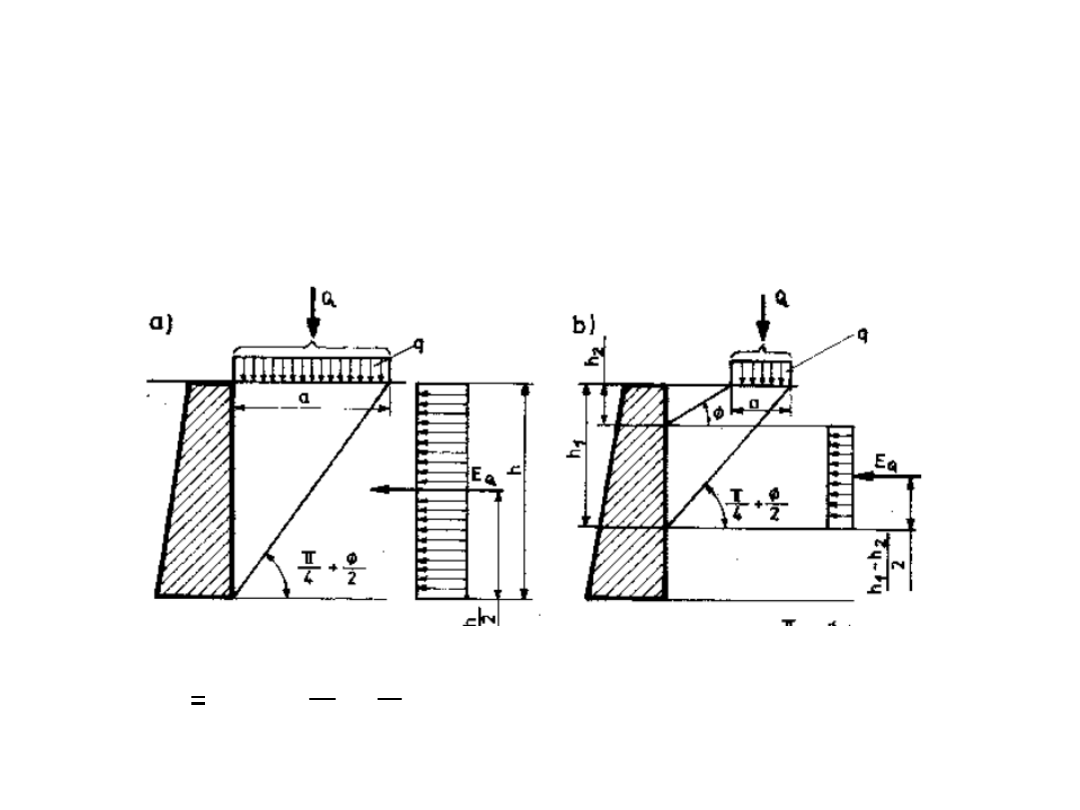

Wypadkowa parcia czynnego od obciążenia ruchomego
działającego pionowo na naziom równa się wartości wypadkowej
obciążenia znajdującego się na naziomie pomnożonej przez
współczynnik (rys. 3.3a i b)

E

Q

Q tg



2



2













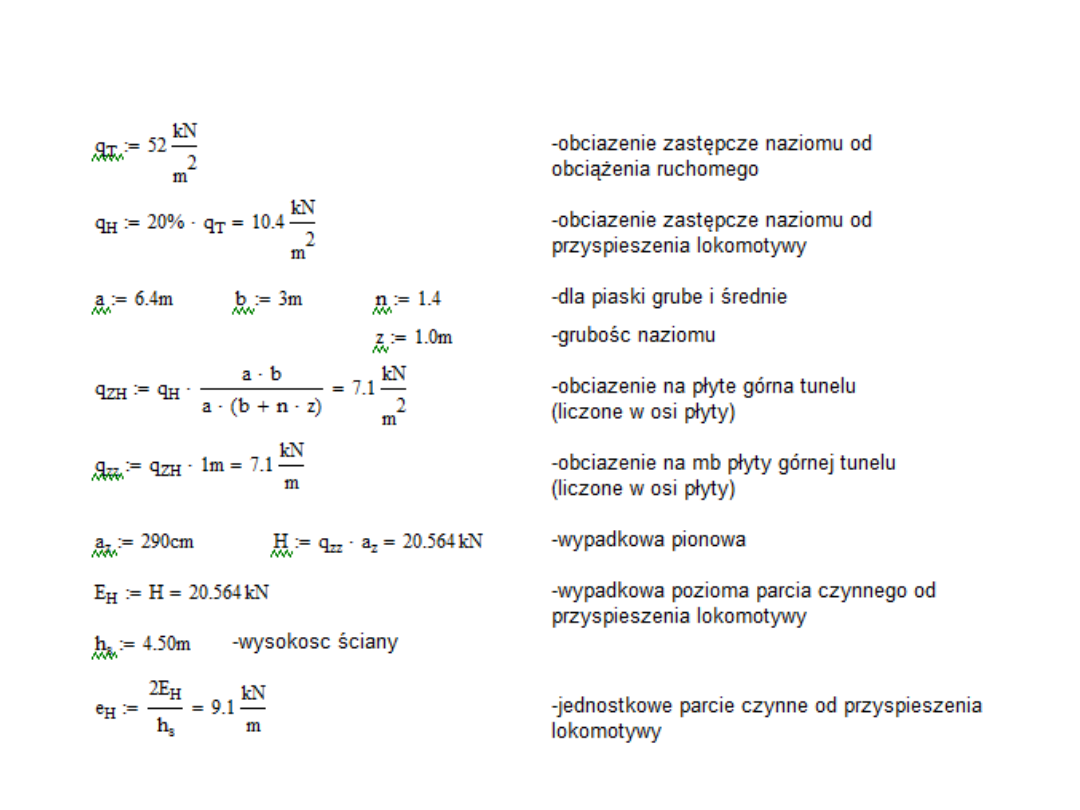

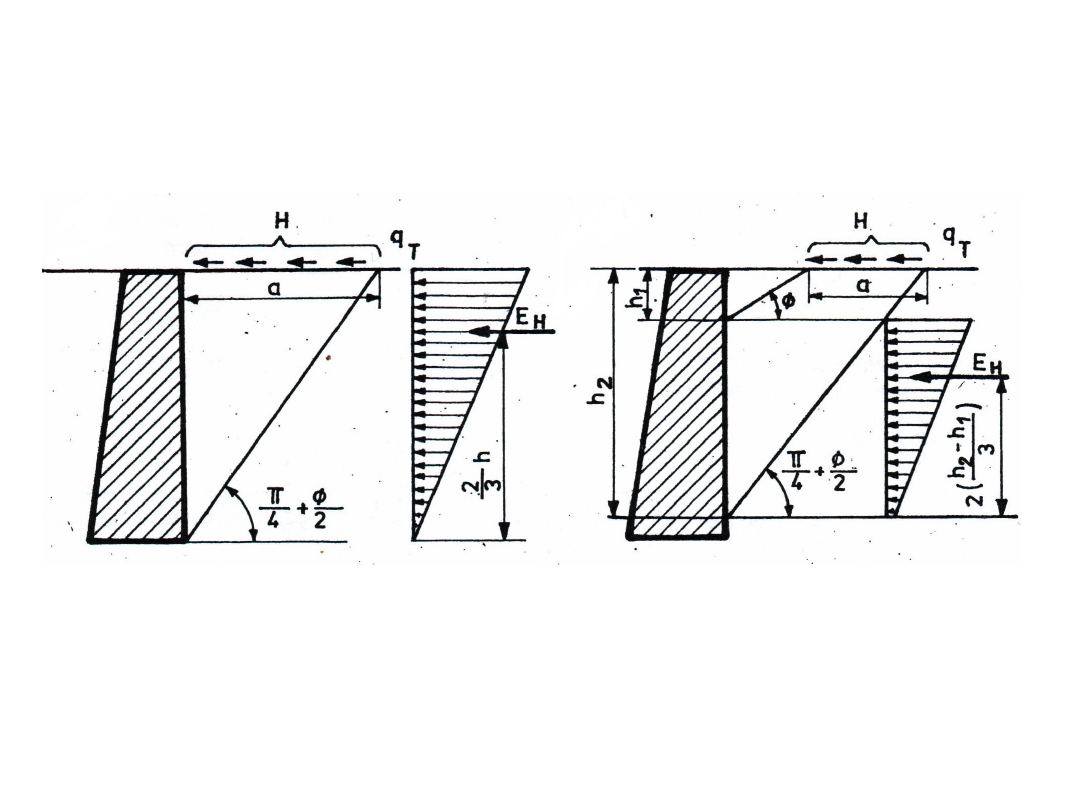

Obciążenie poziome naziomu wywołane hamowaniem i przyśpieszaniem
taboru

Przyjęto, że wypadkowa siła parcia czynnego E

H

wywołana

wypadkową siłą poziomą H na naziomie nad klinem odłamu wynosi :

E

H

= H

Gdzie: H- sumaryczne obciążenie poziome znajdujące się nad klinem
odlamu

OBCIAZENIE SCIAN BOCZNYCH TUNELU

OBCIAZENIE SCIAN BOCZNYCH TUNELU

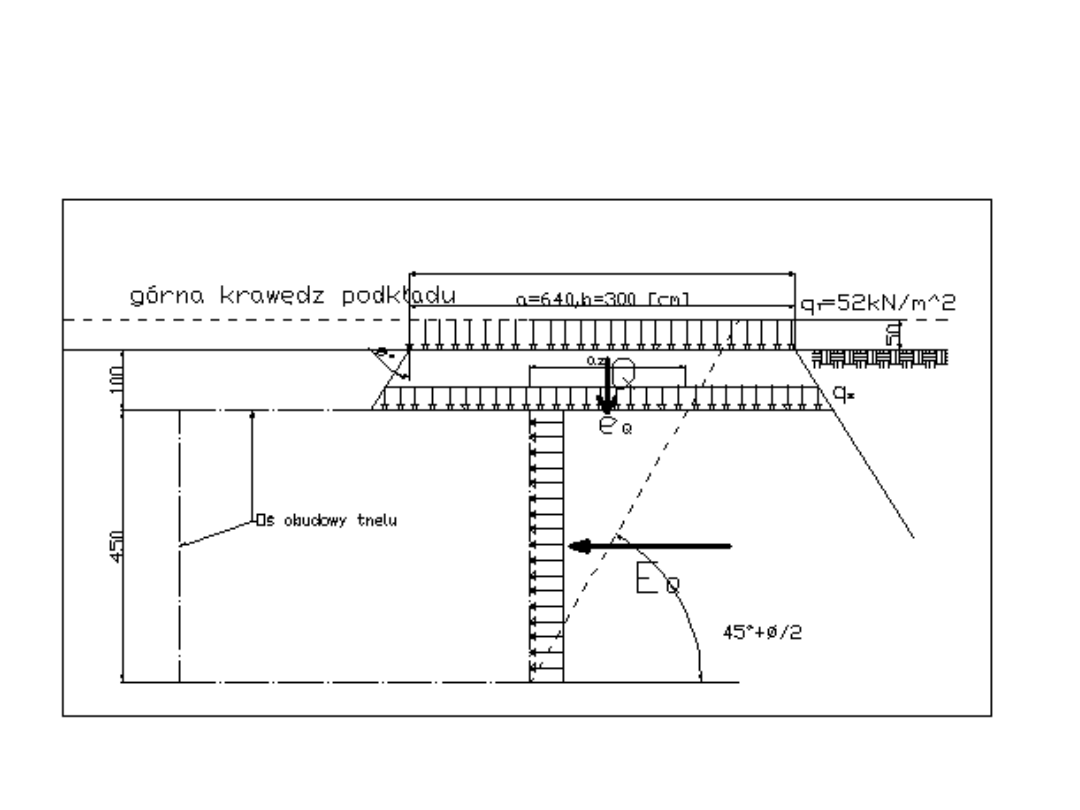

Obciążenie od pionowego obciążenia naziomu

OBCIAZENIE SCIAN BOCZNYCH TUNELU

Obciążenie od poziomego obciążenia naziomu

OBCIAZENIE SCIAN BOCZNYCH TUNELU

OBCIAZENIE SCIAN BOCZNYCH TUNELU
