AGH

Instrukcjia nr: 3

Symbol:

Nr rys.

Nr części:

Nazwa części

Il. szt. na kompl.

Materiał:

Kraków

Arkusz: 3

Arkuszy: 10

01.01.2000

1

Wał

1

45

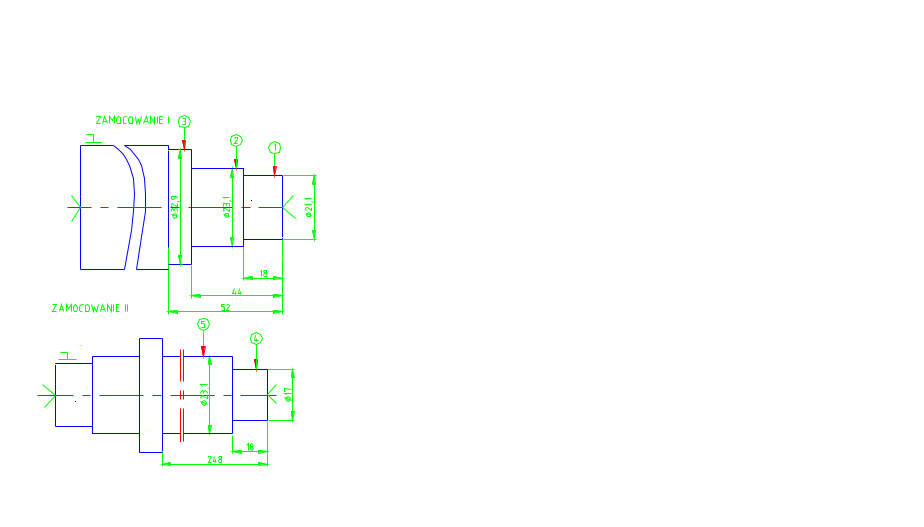

ZAMOCOWANIE I

ZAMOCOWANIE II

Operacjia

Toczenie

1.Toczyć zgrubnie f20 z naddatkiem 1,1 na dł. 18

4.Toczyć zbrubnie f16 z naddatkiem 1,0 na dł.18

Wydział

Mech

2.Toczyć zgrubnie f22 z naddatkiem 1,1 na dł. 26

5.Toczyć zgrubnie f22 z naddatkiem 1,1 na dł. 230

Stanowisko

TUB 25

3.Toczyć zgrubnie f32 z naddatkiem 0,9 na dł. 8

Pomoce warsztatowe

1.Tarcza zabierakowa PZRa 132

Przyrządy

2.Kieł stały PZKb3

uchwyty

3.Kieł obrotowy PZMb3

oprawki

4.Zabierak PZTa -34

5.Zabierak PZTa -20

1.Nóż boczny prawy NNZa-A 20x20-

- S20

Narzędzia

1.Suwmiarka MAUb140

Narzędzia

pomiarowe

Nr

Vc

n

f

zabiegu

[m./min]

[obr/min]

[mm/obr]

1

152

970

6

2

152

970

6

3

152

970

6

4

152

970

6

5

152

970

6

6

Było

Opracował

Sprawdził

Zatwierdził

7

Zmiany

Zmieniono

8

Data

Data

Data

Data

9

Podpis

Podpis

Podpis

Podis

10
