Zebranie obciążeń
1) Obciążenia stałe:
Obciążenie	Pole przekroju	Cieżar materialu	gk [kN/m]	γfmax	gmax	γfmin	gmin
Nawierzchnia drogi	0,950	23,000	21,850	1,500	32,775	0,900	19,665
izolacja bitumiczna	0,141	14,000	1,974	1,500	2,961	0,900	1,777
chodnik	0,920	23,000	21,160	1,500	31,740	0,900	19,044
konstrukcja żelbetowa	5,640	27,000	152,280	1,200	182,736	0,900	137,052
inne			119,610	1,500	144,100	0,900	107,649
SUMA			316,874		394,312		285,187
2) Obciążenia zmienne:
	K	q	szer. jezdni	szer. chodn	γruch	γpiesz	γcham	qt
Kl. obc.	600,000	3,000	9,500	2,300	1,500	1,300	1,300	2,500
Obliczenia
	q'k=	28,500	[kN/m]
	q'max=	42,750	[kN/m]
	q'tk=	11,500	[kN/m]
	q'tmax=	14,950	[kN/m]
	kmax=	900,000	[kN]
							2138,900
							1711,155
Reakcje podporowe:	Lp=	23,000	[m]
1. Obciążenia na podpore skrajna.
1.1. Obciążenia stałe pionowe:
RAgk=	2733,038	[kN]
RAgmax=	3400,941	[kN]
RAgmin=	2459,734	[kN]
1.2. Obciążenia zmienne pionowe:
RApk=	1060,000	[kN]
RApmax=	1563,550	[kN]
RApmin=	2459,734	[kN]
1.3. Obciążenia poziome od tarcia łożyska			f=	0,050	γłoż=	1,500
TAk=	136,652	[kN]
TAmax=	204,978	[kN]
2. Obciązenia na podpore środkową (filar)
2.1. Obciążenia stałe pionowe:
RBgk=	9110,128	[kN]
RBgmax=	11336,470	[kN]
RBgmin=	8199,115	[kN]
2.2 Obciążenia pionowe zmienne:
RBpk=	1750,000	[kN]
RBpmax=	2558,875	[kN]
RBpmin=	0,000	[kN]
2.3. Obciążenia poziome od tarcia w łożyskach podpór A i C:
TBk=	81,991	[kN]
TBmax=	122,987	[kN]
2.4. Obciążenia poziome od sił hamowania i przyspieszania:				L=	20,000	m
HBk=	180,000	[kN]
HBmax=	234,000	[kN]

---

Sheet 2: Obciazenia przyczolkow

Zebranie obciążeń w przyczółkach
Obciążenia pionowe stałe:					0,32
Symbol	Obliczenia	Gk	r0	M0(Gk)	γfmax	Gmax	M0(Gmax)	γfmin	Gmin	M0(Gmin)
G1	4,8*1*14,1*27=	1827,360	0,000	0,000	1,200	2192,832	0,000	0,900	1644,624	0,000
G2	5,5*1,4*11,1*27=	2558,304	-0,200	-511,661	1,200	3069,965	-613,993	0,900	2302,474	-460,495
G3	1,7*0,4*11,1*27=	319,788	-0,700	-223,852	1,200	383,746	-268,622	0,900	287,809	-201,466
G4	(0,6*0,4+0,4*0,4/2)*(11,1-0,6)*27=	91,368	-1,100	-100,505	1,200	109,642	-120,606	0,900	82,231	-90,454
G5	2*6,3*1,425*0,3*27=	194,805	-4,150	-808,441	1,200	233,766	-970,129	0,900	175,325	-727,597
G6	2*0,5*4,75*5,784*0,3*27=	208,616	-4,100	-855,324	1,200	250,339	-1026,388	0,900	187,754	-769,791
G7	2*5,784*1,55*0,3*27=	122,715	-1,650	-202,480	1,200	147,258	-242,976	0,900	110,444	-182,232
G8	(6,06*1,55-0,32)*(11,1-0,6)*18,5=	1937,925	-1,650	-3197,576	1,200	2325,510	-3837,092	0,900	1744,133	-2877,819
Gpp	0,5*6,43*(0,86*18,5*10,5+0,4*27*10,5+39,664)=	431,430	-1,100	-474,573	1,200	517,716	-569,488	0,900	388,287	-427,116
Rg		2733,038	0,000	0,000		3400,941	0,000	0,900	2459,734	0,000
	SUMA	10425,349		-6374,411		12631,714	-7649,293		9382,814	-5736,969
Obciążenia pionowe zmienne:
Symbol	Obliczenia	Pk	r0	M0(Pk)	γfmax	Pmax	M0(Pmax)
Rp		1060,000	0,000	0,000		1563,550	0,000
Ppp	0,5*(600+(19,5+7,5)*6,43)=	428,600	-1,100	-471,460	1,500	642,900	-707,190
	SUMA	1488,600		-471,460		2206,450	-707,190
Obciążenia poziome stałe:
Symbol	Obliczenia	Ek	r0E	M0(Ek)	γfmax	Emax	M0(Emax)		trzeba zrobic rubryki dla E1 E2 EP
E	0,5*e*H*(l-2grskrz)	2965,293	2,530	7502,192	1,250	3706,617	9377,740		popraw e1 e2 ep!!!!!!!
Obciążenia poziome zmienne:
Symbol	Obliczenia	Hpk	r0	M0(Hpk)	γfmax	Hmax	M0(Hpmax)
TAk		136,652	6,750	922,400		204,978	1383,601
Hpp	0,3*Kk	180,000	7,100	1278,000	1,300	234,000	1661,400
	SUMA	316,652		2200,400		438,978	3045,001
					Parametry gruntu zasypowego				H=	7,58	[m]
		przyjmuje jak dla			Pr
		Pd Ppi			Id	0,7
					γ	18,5
	NIESKONCZONE				φ	30	0,523598775598299	tgφ(c)	0,577350269189626
					ξ4	0,05
					ξ5	1
					Is	0,9766
					σv	140,23
		Ka	0,3333
		K0	0,5966
		KI	0,4650
		eI	65,1999

---

Sheet 3: Kombinacje obciążeń

Kombinacje obciążeń
KOMBINACJA 1:
ΣVk=	11485,35		10425,35	1060,00
ΣHk=	3101,95		2965,29	136,65
ΣMOk=	2050,18		-6374,41	0	7502,19	922,40
KOMBINACJA 2:
ΣVmax=	14195,26		12631,71	1563,55
ΣH=	3911,59		3706,62	204,98
ΣMO=	3112,05		-7649,29	0	9377,74	1383,60
KOMBINACJA 3:
ΣVmin=	9811,41		9382,81	428,6
ΣHmax=	4145,59		3706,62	438,98
ΣMO=	6214,31		-5736,97	-471,46	9377,74	3045,00

---

Sheet 4: WARUNKI SGN

Warunki SGN
					B=	4,5	L=	12,6
1) Mimośród EB					B/6=	0,75
					B/4=	1,125
a) Komb. 1
	EBk=	0,18		warunek spełniony
b) Komb. 2
	EB=	0,22		warunek spełniony
c) Komb. 3
	EBmax=	0,63		warunek spełniony
	qk1	251,18		qk1/qk2	1,63156869113349		warunek spełniony
	qk2	153,95
2) Stateczność na obrót (równowaga momentów)					KOMBINACJA 3
	Mva	6214,31	[kN/m]			m0=	0,8
		P	r1
		1644,62	-2,25	-3700,40
		2302,47	-2,45	-5641,06
		287,81	-2,95	-849,04
		82,23	-3,35	-275,47
		175,32	-6,40	-1122,08
		187,75	-6,35	-1192,24
		110,44	-3,90	-430,73
		1744,13	-3,90	-6802,12
		388,29	-3,35	-1300,76
		2459,73	-2,25	-5534,40
		428,60	-3,35	-1435,81
		3706,62	2,53	9377,74
		204,98	6,75	1383,60
		234,00	7,10	1661,40
			Mwa	-15861,37		fundament jest stateczny na obrót
3) Równowaga na siły pionowe
a) sprawdzenie I warstwy
	Kombinacja 3
	Nr=	9811,41
	Tr=	4145,59
	Kombinacja 2				Parametry gruntu I warstwy
	Nr=	14195,26			Gp
	Tr=	3911,59			Gen	IL
	m=	0,81			C	0,25
					φ(u)	14	φ(r)	12,6	0,219911485751286	[rad]	tgφ(r)	0,223526482897149
	warunek δ*<φ(r)				c(u)	15	c(r)	13,5
Kombinacja 2								Zredukowane wymiary fundamentu
				[red]	[deg]
tgδ	0,2756		δ	0,2689	15,4059			B'	4,06
tgδ*	0,2270		δ*	0,2232	12,7883	wymiana gruntu		L'	12,6
Kombinacja 3								Zredukowane wymiary fundamentu
				[red]	[deg]
tgδ	0,4225		δ	0,3998	22,9054			B'	3,24
tgδ*	0,3388		δ*	0,3267	18,7168	wymiana gruntu		L'	12,6
					Parametry gruntu wymienionego
					Po
					ID	0,75
					φ(u)	39	[deg]	0,680678408277788	[rad]		tgφ(r)	0,702811771240357
					φ(r)	35,1	[deg]	0,61261056745001	[rad]		tgφ(c)	0,809784033195007
					c(u)	0
					c(r)	0
Współczynniki nośności:				Współczynniki wpływu nachylenia wypadkowej obciążenia
				Kombinacja 2
ND	33,7130624540949	33,71		iD	0,5
NC	46,5459797242173	46,55		iC	0,5		tgδ/tgφ(r)	0,39
NB	17,2433440245442	17,24		iB	0,27
				Kombinacja 3						ρB	1,85
				iD	0,3					ρD	1,85
				iC	0,3		tgδ/tgφ(r)	0,6
				iB	0,12
Nośność podłoża gruntowego w I warstwie pod fundamentem:
Dmin	1,5	[m]
Kombinacja 2
QfNB	50949,44	[kN]		QfNB*0,81	41269,05		nośność zachowana
Kombinacja 3
QfNB	20220,94			QfNB*0,81	16378,96		nośność zachowana
b) sprawdzenie II warstwy:											Parametry gruntu II warstwy
											Pd
D'min	3	B'	5								ID	0,7
h	1,5	N	12,6								φ(u)	30	[deg]	0,523598775598299
											φ(r)	27	[deg]	0,471238898038469	tgφ(r)	0,509525449494429
Kombinacja 2							Zredukowane wymiary fundamentu				c(u)	0
N'r=	16081,80		E'B=	0,56			B'	3,88			c(r)	0
Tr=	3911,59		tgδ	0,243231126485191			L'	12,60			ρB	1,00
Kombinacja 3							Zredukowane wymiary fundamentu
N'r=	11697,95		E'B=	1,06			B'	2,88
Tr=	4145,59		tgδ	0,354386385050468			L'	12,60
Współczynniki nośności:				Współczynniki wpływu nachylenia wypadkowej obciążenia
ND	13,1991463599928	13,2		Kombinacja 2
NC	23,9421728043168	23,94		iD	0,53
NB	4,66183164939275	4,66		iC	0,57		tgδ/tgφ(r)	0,477367964105689
				iB	0,35
				Kombinacja 3
				iD	0,43
				iC	0,35		tgδ/tgφ(r)	0,695522442308042
				iB	0,16
Nośność podłoża gruntowego w I warstwie pod fundamentem:
Kombinacja 2
QfNB	30044,58	[kN]		QfNB*0,81	24336,11		nośność zachowana
Kombinacja 3
QfNB	15780,07			QfNB*0,81	12781,86		nośność zachowana
Równowaga od sił poziomych:
Qtf	4145,59
mt	0,90
a	0,00
μ	0,70
Qtf	6594,35		mt*Qtf	5934,92	warunek spełniony

---

Sheet 5: stateczność ogolna

Sprawdzenie stateczności ogólnej (Metoda Felleniusa)							R	10,428	[m]	0,1R	1,0428	Rg	699,0085	[kN/m]
							q	412,5	[kN]
	bi	li	hi	alfa [rad]	alfa [deg]	cos(alfai)	sin(alfai)	Wi	Ni	Bi	Ti
1	0,887	9,8287	1,425	1,2301	70,4808	0,334	0,943	289,0584	96,5808579297468	272,446135028769	55,7609843243043
2	1,0428	8,8638	3,675	1,0160	58,2117	0,527	0,850	842,957	444,055154027174	716,51345	256,37536271263
3	1,0428	7,821	5,070	0,8481	48,5904	0,661	0,750	1969,43	1302,65550113748	1477,0725	752,088504243073
4	1,0428	6,7782	6,075	0,7076	40,5416	0,760	0,650	1164,084	884,627252211258	756,6546	510,739782196649
5	1,0428	5,7354	6,835	0,5824	33,3670	0,835	0,550	1338,409	1117,79188996365	736,12495	645,357448568491
6	1,0428	4,6926	7,420	0,4668	26,7437	0,893	0,450	1472,594	1315,06849188425	662,6673	759,255147792166
7	1,0428	3,6498	7,860	0,3576	20,4873	0,937	0,350	1983,553	1858,09267720757	694,24355	1072,77030736506
8	1,0428	2,607	8,180	0,2527	14,4775	0,968	0,250	2517,539	2437,59665510692	629,38475	1407,34708500171
9	1,0428	1,5642	2,305	0,1506	8,6269	0,989	0,150	4452,028	4401,65774035719	667,8042	2541,29828127582
10	1,0428	0,5214	2,405	0,0500	2,8660	0,999	0,050	663,494	662,664113496355	33,1747	382,589304309425
										6646,08613502877	8383,58220778934
11	1,0428	0,5214	2,405	-0,0500	-2,8660	0,999	-0,050	551,649	550,959007234656	-27,58245	318,096331139377
12	1,0428	1,5642	2,305	-0,1506	-8,6269	0,989	-0,150	528,712	522,730150668354	-79,3068	301,798393201908
13	1,0428	2,6070	2,100	-0,2527	-14,4775	0,968	-0,250	572,72	554,533755509978	-143,18	320,16021301842
14	1,0428	3,6498	1,780	-0,3576	-20,4873	0,937	-0,350	485,448	454,743268248976	-169,9068	262,546148335716
15	1,0428	4,6926	1,340	-0,4668	-26,7437	0,893	-0,450	365,45	326,357285415463	-164,4525	188,422466586613
16	1,0428	5,7354	0,755	-0,5824	-33,3670	0,835	-0,550	205,906	171,965413333932	-113,2483	99,2842776796508
17	0,528	6,5208	0,210	-0,6755	-38,7054	0,780	-0,625	30,149	23,5274136354679	-18,8526658227848	13,5835585957731
										-716,529515822785	1503,89138855746
				Mu	95634,60	0,6Mu	57380,7629230226
				Mo	69305,39
					sztateczność nie zachowana

---

Sheet 6: osiadanie i przechylki

Obliczenia osiadań i przechyłki przyczółka:
		B	4,5		p1	153,95
					p2	97,23
Profil geotechniczny	rzędna spodu warstwy	γi	hi	zi	σγzi	0,3σγzi	zi/B	koi	koi	k1i	k1i	k2i	σozi	σ1zi	σ2zi	M0i	s0i	s1i	s2i
		[kN/m3]	[m]	[m]	[kPa]	[kPa]							[kPa]	[kPa]	[kPa]	[MPa]	[mm]	[mm]	[mm]
	0,00
	1,50
	2,25	18,15	0,75	1,875	34,03	10,21	0,417	0,91	0,45	0,49	0,41	0,095	183,85	115,30	84,67	210	0,66	0,41	0,30
	3,00	18,15	0,75	2,625	47,64	14,29	0,583	0,77	0,38	0,47	0,32	0,14	155,49	103,47	85,97	210	0,56	0,37	0,31
	3,80	9,62	0,8	3,4	32,71	9,81	0,756	0,65	0,33	0,45	0,28	0,15	132,15	96,50	83,86	88	1,20	0,88	0,76
	4,60	9,62	0,8	4,2	40,40	12,12	0,933	0,58	0,3	0,43	0,26	0,16	118,46	91,48	81,76	88	1,08	0,83	0,74
	6,10	10,11	1,5	5,35	54,09	16,23	1,189	0,5	0,26	0,39	0,23	0,155	102,25	82,40	75,11	135	1,14	0,92	0,83
	7,60	10,11	1,5	6,85	69,25	20,78	1,522	0,396	0,2	0,332	0,19	0,15	80,41	69,59	65,70	135	0,89	0,77	0,73
	9,10	10,11	1,5	8,35	84,42	25,33	1,856	0,33	0,17	0,28	0,17	0,14	67,33	59,64	56,72	135	0,75	0,66	0,63
	10,60	10,11	1,5	9,85	99,58	29,88	2,189	0,29	0,14	0,26	0,14	0,135	58,26	53,64	53,15	135	0,65	0,60	0,59
	12,10	10,11	1,5	11,35	114,75	34,42	2,522	0,245	0,13	0,231	0,12	0,13	50,36	47,23	48,20	135	0,56	0,52	0,54
	13,60	10,11	1,5	12,85	129,91	38,97	2,856	0,22	0,12	0,2	0,11	0,12	45,54	41,49	42,46	135	0,51	0,46	0,47
																[mm]	7,98	6,42	5,91
s	7,98		sdop	20	[mm]
φ	0,0001		φdop	0,002
f2	0,8686	[mm]
Przesunięcie poziome:							warstwa		parametry gruntu
							1		E01	193	[MPa]		mГ1	0,666666666666667
	la	2,60							ν1	0,2			h1	1,5
	hw	2,84					2		E02	67	[MPa]		mГ2	1,26222222222222
	QHn	3281,95							ν2	0,3			h2	2,84
			Г0	0		0,00519871360165
			Г1	1,00335172511836		0,026971113550443
			Г2	2,81041633299807
					Σ	0,032169827152093
			f1	4,19
			f	5,06	fdop	15	[mm]

---

Sheet 7: nośność pali

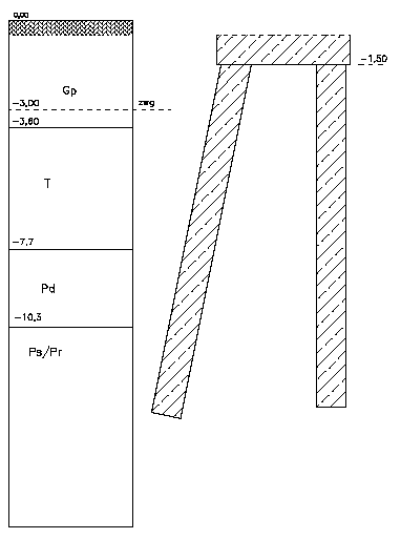

Oblicznianie nośności na wciskanie i wyciaganie pali wielkośrednicowych φ 1000mm
						Poziom interpolacji oporów "t" i "q"
						warstawa	hi	γi	gi*hi
						Gp	3	21,58	64,74
						Gp'	0,6	11,58	6,948
						T	4,1	5	20,5
						Suma	[kPa]		92,188
						hz=	0,65*	92,188	/9,92=	6,04	m
						Rz(hz)=	-7,7+	6,04=	-1,66	m
						Wartość oporów "t" i "q" w poszzczególnych warstwach
						a) warstwa Gp, IL=0,25 (gen. C)
						IL	0,00	0,50	0,25
						t(n)[kPa]	50,00	31,00	40,50		t(r)=0,9*	40,50	=	36,45	kPa
						b) warstwa T, IL=
						t=0
						c) warstwa Pd, ID=0,70
						ID	1	0,67	0,7
						t(n)[kPa]	100	62	65,45		t(r)=0,9*	65,45	=	58,91	kPa
						d) warstwa Ps/Pr, ID=0,72
						ID	1,00	0,67	0,72
						t(n)[kPa]	132,00	74,00	82,79		t(r)=0,9*	82,79	=	74,51	kPa
						ID	1,00	0,67	0,72
						q(n)[kPa}	5850,00	3600,00	3940,91		q(r)=0,9*	3940,91	=	3546,82	kPa
	Głębokości krytyczne
	a) dla oporów "t"
		ht=5,0m		Rz(ht)=	-1,66-5,0=	-6,66	m
	b) dla oporów "q"
	D=	1	m	hc=1,3*10*(D/0,40)0,5=		20,55	m
				Rz(hc)=	-1,66-20,55=	-22,21	m
	Powierzchnia podstawy pala i 1mb pobocznicy
	Ap=	0,785	m2	As(1m)=	3,142	m2
	Tarcie negatywne
	a) w warstwie Gp			tn(r)=1,1*(2,55/5)*40,50=			22,72	kPa
	b) w warstwie T				tn(r)=		10	kPa

---

Sheet 8: ONP

Tabela obliczeń nośności pali na wciskanie
Rzędna	Warstwa	Długość pala, L	Nośność podstawy			Nośność pobocznicy						Strefy naprężeń, r=2,825				Nośność pala, m=0,9				2,825
			q(r)	Sp	Np	t(r)	hi	Ssi	Nsi	Ns	Tn	tgαi	Ri	r/Ri	m1	Nt	Ntg	mNtg
[mppt]		[m]	[kPa]		[kN]	[kPa]	[m]		[kN]	[kN]	[kN]		[m]			[kN]	[kN]	[kN]
-1,5	poziom pos.
-3,6	Gp					-22,72	2,1	0,8	-119,91597388829		-119,91597388829
-7,7	T					-10,00	4,1	1,0	-128,805298797182		-128,805298797182
-10,3	Pd	10,3	1392,5	1,0	1093,66694253095	58,91	2,6	0,6	288,706652878259	288,706652878259	-128,805298797182	0,123	0,8198	3,44596242986094	1,00	1253,57	1253,57	1128,21146695082
-11,3	Pg/Pr	11,3	1553,76	1,0	1220,32025036042	74,51	1	0,8	187,261770100523	475,968422978782	-128,805298797182	0,123	0,9428	2,99639372083157	1,00	1567,48	1567,48	1410,73503708782
-13	Pg/Pr	13	1827,77	1,0	1435,52720111295	74,51	1,7	0,8	318,34500917089	794,313432149672	-128,805298797182	0,123	1,1519	2,45246983245073	1,00	2101,04	2101,04	1890,9318010189

---

Sheet 9: podpory sprezyste

Zebranie obciążeń na pasmo pali
Kombinacja 1
Nr	2297,07				Nt1	2101,4	Kz1	210140	Dz1	4,7587E-06
Tr	620,39				Nt2	2101,4	Kz2	210140	Dz2	4,7587E-06
D	1	[m]	β		0,6	D0	2
R1	2,825	[m]	Sn		0,9	n1	1
R2	3,2	[m]	κ		1,2	n2	0,844444444444444
Pal ukosny									Pal pionowy
	φij	E0j	Kx	Kxj	ai	kxj	Dxj			φij	E0j	Kx	Kxj	ai	kxj	Dxj
1	0,45	18000	7387,2	3633,60	0,25	908,40	1,1008E-03		1	0,45	18000	3693,6	3693,6	0,25	923,40	1,0830E-03
2	0,45	18000	7387,2	4900,90	0,5	2450,45	4,0809E-04		2	0,45	18000	4924,8	4924,8	0,5	2462,40	4,0611E-04
3	0,45	18000	7387,2	6108,20	0,5	3054,10	3,2743E-04		3	0,45	18000	6156	6156	0,5	3078,00	3,2489E-04
4	0,45	18000	7387,2	7135,50	0,5	3567,75	2,8029E-04		4	0,45	18000	7387,2	7387,20	0,5	3693,60	2,7074E-04
5	0,45	18000	7387,2	7387,20	0,5	3693,60	2,7074E-04		5	0,45	18000	7387,2	7387,20	0,5	3693,60	2,7074E-04
6	0,3	1000	273,6	273,60	0,5	136,80	7,3099E-03		6	0,3	1000	273,6	273,60	0,5	136,80	7,3099E-03
7	0,3	1000	273,6	273,60	0,5	136,80	7,3099E-03		7	0,3	1000	273,6	273,60	0,5	136,80	7,3099E-03
8	0,3	1000	273,6	273,60	0,5	136,80	7,3099E-03		8	0,3	1000	273,6	273,60	0,5	136,80	7,3099E-03
9	0,3	1000	273,6	273,60	0,5	136,80	7,3099E-03		9	0,3	1000	273,6	273,60	0,5	136,80	7,3099E-03
10	0,3	1000	273,6	273,60	0,5	136,80	7,3099E-03		10	0,3	1000	273,6	273,60	0,5	136,80	7,3099E-03
11	0,3	1000	273,6	273,60	0,5	136,80	7,3099E-03		11	0,3	1000	273,6	273,60	0,5	136,80	7,3099E-03
12	0,3	1000	273,6	273,60	0,5	136,80	7,3099E-03		12	0,3	1000	273,6	273,60	0,5	136,80	7,3099E-03
13	0,3	1000	273,6	273,60	0,5	136,80	7,3099E-03		13	0,3	1000	273,6	273,60	0,5	136,80	7,3099E-03
14	0,65	65000	38532	16049,20	0,5	8024,60	1,2462E-04		14	0,65	65000	38462,6	38462,6	0,5	19231,30	5,1999E-05
15	0,65	65000	38532	19827,50	0,5	9913,75	1,0087E-04		15	0,65	65000	38532	38462,6	0,5	19231,30	5,1999E-05
16	0,65	65000	38532	23605,90	0,5	11802,95	8,4725E-05		16	0,65	65000	38532	38462,6	0,5	19231,30	5,1999E-05
17	0,65	65000	38532	27384,30	0,5	13692,15	7,3035E-05		17	0,65	65000	38532	38462,6	0,5	19231,30	5,1999E-05
18	0,65	65000	38532	31162,60	0,5	15581,30	6,4179E-05		18	0,65	65000	38532	38462,6	0,5	19231,30	5,1999E-05
19	0,65	112000	66393,6	22186,40	0,5	11093,20	9,0145E-05		19	0,65	112000	66393,6	66393,6	0,5	33196,80	3,0123E-05
20	0,65	112000	66393,6	28996,90	0,5	14498,45	6,8973E-05		20	0,65	112000	66393,6	66393,6	0,5	33196,80	3,0123E-05
21	0,65	112000	66393,6	35207,30	0,5	17603,65	5,6806E-05		21	0,65	112000	66393,6	66393,6	0,5	33196,80	3,0123E-05
22	0,65	112000	66393,6	41717,70	0,5	20858,85	4,7941E-05		22	0,65	112000	66393,6	66393,6	0,5	33196,80	3,0123E-05
23	0,65	112000	66393,6	48228,10	0,5	24114,05	4,1470E-05		23	0,65	112000	66393,6	66393,6	0,5	33196,80	3,0123E-05
24	0,65	112000	66393,6	54738,60	0,5	27369,30	3,6537E-05		24	0,65	112000	66393,6	66393,6	0,25	16598,40	6,0247E-05
25	0,65	112000	66393,6	61249,00	0,25	15312,25	6,5307E-05

---

Sheet 10: osiadanie pali

1. Dane wyjściowe
pale wielkośrednicowe φ1000mm rozmieszczone
pal ukośny			pal pionowy
Qn=	1282,473	kN	Qn=	621,972	kN
Tn=	129	kN	Tn=	129	kN
Et=	30000	MPa	Et=	30000	MPa
uśredniony moduł gruntu wzdłużpala
Pal po lewej stronie								Pal po prawej stronie
	1	2			1	2			1	2			1	2
Ssi	0,8	0,8		Ssi	0,8	0,8		Ssi	0,8	0,8		Ssi	0,8	0,8
E0i	18	1		E0i	65	112		E0i	18	1		E0i	65	112
hi	2,1	4,1	6,2	hi	2,6	2,7	5,3	hi	2,1	4,1	6,2	hi	2,6	2,7	5,3
	E0s1	5,40645161290323			E0s2	71,1547169811321			E0s1	5,40645161290323			E0s2	71,1547169811321
	RA=	1			Moduł gruntu pod podstawą pala				RA=	1			Moduł gruntu pod podstawą pala
	KA1=	5548,93			Eb=	89,6	Mpa		KA1=	5548,93			Eb=	89,6	Mpa
Przekrój pala:					KA1	421,616461603734		Przekrój pala:					KA1	421,616461603734
	At	0,785398163397448			h2/D	5,3			At	0,785398163397448			h2/D	5,3
	h1/D	6,2			Eb/E0s2	1,26			h1/D	6,2			Eb/E0s2	1,26
	Mr	1			I0k	1,25			Mr	1			I0k	1,25
					Rb	0,95							Rb	0,95
Osiadanie:	s1	0,34	mm		Iw	1,1875		Osiadanie:	s1	0,16	mm		Iw	1,1875
				Osiadanie:	s2	4,44	mm					Osiadanie:	s2	2,36	mm
Całkowite osiadanie pala								Całkowite osiadanie pala
			s	4,78	mm						s	2,53	mm
Osiadanie pali w grupie:
h2/D	5,3	FE	0,05
Eb/E0s2	1,26
rij[m]	2,825	5,650	8,475
rij/D	2,825	5,650	8,475
D/rij	0,354	0,177	0,118
α0Fij	0,450	0,290	0,170
α0Eij	0,020	0,010	0,000
α0ij	0,429	0,276	0,162
Obliczenia osiadań pali w grupie:
Pal "i"	1			2			3			Osiadanie w grupie pali ukośnych
	rij	α0ij	α0ij*s2j	rij	α0ij	α0ij*s2j	rij	α0ij	α0ij*s2j
Pal "j"			[mm]			[mm]			[mm]
1	0,000	1,000	4,44	2,825	0,429	1,90	5,650	0,276	1,23
2	2,825	0,429	1,90	0,000	1,000	4,44	2,825	0,429	1,90
3	5,650	0,276	1,23	2,825	0,429	1,90	0,000	1,000	4,44
4	8,475			5,650	0,276	1,23	2,825	0,429	1,90
5	11,300			8,475			5,650	0,276	1,23
s1i [mm]			0,34			0,34			0,34
sgi [mm]			7,91			9,82			11,04
Pal "i"	1			2			3			Osiadanie w grupie pali pionowych
	rij	α0ij	α0ij*s2j	rij	α0ij	α0ij*s2j	rij	α0ij	α0ij*s2j
Pal "j"			[mm]			[mm]			[mm]
1	0,000	1,000	2,36	2,825	0,429	1,01	5,650	0,276	0,65
2	2,825	0,429	1,01	0,000	1,000	2,36	2,825	0,429	1,01
3	5,650	0,276	0,65	2,825	0,429	1,90	0,000	1,000	2,36
4	8,475			5,650	0,276	1,23	2,825	0,429	1,01
5	11,300			8,475			5,650	0,276	0,65
s1i [mm]			0,16			0,16			0,16
sgi [mm]			4,19			6,67			5,86

---

Sheet 11: dodatkowe dane

Klasa obciażenia	K	q	2
A	800	4
B	600	3
C	400	2
D	320	1,6
E	240	1,2
