Sheet 1: Arkusz1

Zebranie obciążeń
1) Obciążenia stałe:
Obciążenie	Pole przekroju	Cieżar materialu	gk [kN/m]	γfmax	gmax	γfmin	gmin
Nawierzchnia drogi	0,650	23,000	14,950	1,500	22,425	0,900	13,455
izolacja bitumiczna	0,111	14,000	1,554	1,500	2,331	0,900	1,399
chodnik	0,920	23,000	21,160	1,500	31,740	0,900	19,044
konstrukcja żelbetowa	7,920	27,000	213,840	1,200	256,608	0,900	192,456
inne			2,000	1,500	3,000	0,900	1,800
SUMA			253,504		316,104		228,154
2) Obciążenia zmienne:
	K	q	szer. jezdni	szer. chodn	γruch	γpiesz	γcham	qt
Kl. obc.	800,000	4,000	9,000	1,500	1,500	1,300	1,300	2,500
Obliczenia
	q'k=	36,000	[kN/m]
	q'max=	54,000	[kN/m]
	q'tk=	7,500	[kN/m]
	q'tmax=	9,750	[kN/m]
	kmax=	1200,000	[kN]
							1711,152
							1711,155
Reakcje podporowe:	Lp=	18,000	[m]
1. Obciążenia na podpore skrajna.
1.1. Obciążenia stałe pionowe:
RAgk=	1960,133	[kN]
RAgmax=	2444,783	[kN]
RAgmin=	1764,045	[kN]
1.2. Obciążenia zmienne pionowe:
RApk=	1191,500	[kN]
RApmax=	1773,750	[kN]
RApmin=		[kN]
1.3. Obciążenia poziome od tarcia łożyska			f=	0,100	γłoż=	1,500
TAk=	196,010	[kN]
TAmax=	294,015	[kN]
2. Obciązenia na podpore środkową (filar)
2.1. Obciążenia stałe pionowe:
RBgk=	6533,775	[kN]
RBgmax=	8149,275	[kN]
RBgmin=	5880,150	[kN]
2.2 Obciążenia pionowe zmienne:
RBpk=	1778,750	[kN]
RBpmax=	2634,375	[kN]
RBpmin=	0,000	[kN]
2.3. Obciążenia poziome od tarcia w łożyskach podpór A i C:
TBk=	176,409	[kN]
TBmax=	264,610	[kN]
2.4. Obciążenia poziome od sił hamowania i przyspieszania:				L=	18,000	m
HBk=	337,200	[kN]
HBmax=	438,360	[kN]

---

Sheet 2: Obciazenia przyczolkow

Zebranie obciążeń w przyczółkach
Obciążenia pionowe stałe:
Symbol	Obliczenia	Gk	r0	M0(Gk)	γfmax	Gmax	M0(Gmax)	γfmin	Gmin	M0(Gmin)
G1	4,5*1,1*13,6*27=	1817,640	0,000	0,000	1,200	2181,168	0,000	0,900	1635,876	0,000
G2	5,9*1,4*13,6*27=	3033,072	-0,200	-606,614	1,200	3639,686	-727,937	0,900	2729,765	-545,953
G3	1,9*0,4*13,6*27=	279,072	-0,700	-195,350	1,200	334,886	-234,420	0,900	251,165	-175,815
G4	(0,4*0,4+0,4*0,4/2)*13,6*27=	88,128	-1,100	-96,941	1,200	105,754	-116,329	0,900	79,315	-87,247
G5	2*7,487*1,93*0,3*27=	234,089	-5,140	-1203,215	1,200	280,906	-1443,858	0,900	210,680	-1082,894
G6	2*0,5*6,137*5,87*0,3*27=	291,796	-3,680	-1073,809	1,200	350,155	-1288,571	0,900	262,616	-966,428
G7	2*5,87*1,35*0,3*27=	128,377	-1,575	-202,194	1,200	154,052	-242,632	0,900	115,539	-181,974
G8	1,35*6,67*13*16,5=	1931,465	-1,575	-3042,058	1,250	2414,332	-3802,572	1,000	1931,465	-3042,058
Gpp	473,753	473,753	-1,100	-521,128	1,200	568,504	-625,354	0,900	426,378	-469,015
Rg		1960,133	0,000	0,000		2444,783	0,000	0,900	1764,045	0,000
	SUMA	10237,524		-6941,309		12474,226	-8481,674		9406,844	-6551,384
Obciążenia pionowe zmienne:
Symbol	Obliczenia	Pk	r0	M0(Pk)	γfmax	Pmax	M0(Pmax)
Rp		1191,500	0,000	0,000		1773,750	0,000
Ppp	0,5*(800+(36+7,5)*6,02)=	530,935	-1,100	-584,029	1,200	637,122	-700,834
	SUMA	1722,435		-584,029		2410,872	-700,834
Obciążenia poziome stałe:
									trzeba zrobic rubryki dla E1 E2 EP
									popraw e1 e2 ep!!!!!!!
Obciążenia poziome zmienne:
Symbol	Obliczenia	Hpk	r0	M0(Hpk)	γfmax	Hmax	M0(Hpmax)
TAk		196,010	7,200	1411,272		294,015	2116,908
Hpp	0,3*Kk	240,000	7,800	1872,000	1,500	360,000	2808,000
	SUMA	618,229		4874,864		881,789	6914,398
					Parametry gruntu zasypowego
		przyjmuje jak dla			Pr
		Pd Ppi			Id	0,6
					γ	16,5
	NIESKONCZONE				φ	28,8	0,502654824574367	tgφ(c)	0,54975465219277
					ξ4	0,05
					ξ5	0,85
					Is	0,9578
					σv	0
		Ka	0,3498
		K0	0,5586
		KI	0,4542
Symbol	Obliczenia	Ek	r0E	M0(Ek)	γfmax	Emax	M0(Emax)
E1	0,5*14,21*1,931*13=	178,357	8,413	1500,462	1,250	222,946	1875,578
E2	0,5*57,172*13*7,769=	2887,100242	2,58	7448,71862436	1,25	3608,8753025	9310,89828045
	Suma	3065,457		8949,181		3831,821	11186,476
Symbol	Obliczenia	Hpk	r0	M0(Hpk)	γfmax	Hmax	M0(Hpmax)
Ep	182,219	182,219	8,7345	1591,5918555	1,25	227,77375	1989,489819375

---

Sheet 3: Kombinacje obciążeń

Kombinacje obciążeń
KOMBINACJA 1:
ΣVk=	11429,02		10237,52	1191,50
ΣHk=	3261,47		3065,46	196,01
ΣMOk=	3419,14		-6941,31	0	8949,18	1411,27
KOMBINACJA 2:
ΣVmax=	14247,98		12474,23	1773,75
ΣH=	4125,84		3831,82	294,02
ΣMO=	4821,71		-8481,67	0	11186,48	2116,91
KOMBINACJA 3:
ΣVmin=	9937,78		9406,84	530,935
ΣHmax=	4713,61		3831,82	227,77	294,015	360,00
ΣMO=	10965,46		-6551,38	-584,0285	11186,48	1989,49	2116,908	2808,00

---

Sheet 4: WARUNKI SGN

Warunki SGN
					B=	4,5	L=	13,6
1) Mimośród EB					B/6=	0,75
					B/4=	1,125
a) Komb. 1
	EBk=	0,3		warunek spełniony
b) Komb. 2
	EB=	0,34		warunek spełniony
c) Komb. 3
	EBmax=	1,1		warunek spełniony
	qk1	261,45		qk1/qk2	2,33333333333333		warunek spełniony
	qk2	112,05
2) Stateczność na obrót (równowaga momentów)					KOMBINACJA 3
	Mva	10965,46	[kN/m]			m0=	0,8
		P	r1
		1635,88	-2,25	-3680,72
		2729,76	-2,45	-6687,92
		251,16	-2,95	-740,94
		79,32	-3,35	-265,71
		210,68	-7,39	-1556,92
		262,62	-5,93	-1557,31
		115,54	-3,83	-441,94
		1931,47	-3,83	-7387,85
		426,38	-3,35	-1428,37
		1764,05	-2,25	-3969,10
		530,94	-3,35	-1778,63
		0,00	0,00	0,00
		294,02	7,20	2116,91
		360,00	7,80	2808,00
			Mwa	-24570,51		fundament jest stateczny na obrót
3) Równowaga na siły pionowe
a) sprawdzenie I warstwy
	Kombinacja 3
	Nr=	9937,78
	Tr=	4713,61
	Kombinacja 2				Parametry gruntu I warstwy
	Nr=	14247,98			Gp
	Tr=	4125,84			Gen	IL
	m=	0,81			B	0,15
					φ(u)	19	φ(r)	17,1	0,29845130209103	[rad]	tgφ(r)	0,307640169659898
	warunek δ*<φ(r)				c(u)	34	c(r)	30,6
Kombinacja 2								Zredukowane wymiary fundamentu
				[red]	[deg]
tgδ	0,2896		δ	0,2819	16,1496			B'	3,82
tgδ*	0,2143		δ*	0,2111	12,0963	warunek spelniony		L'	13,6
Kombinacja 3								Zredukowane wymiary fundamentu
				[red]	[deg]
tgδ	0,4743		δ	0,4429	25,3756			B'	2,3
tgδ*	0,3640		δ*	0,3491	20,0003	wymiana gruntu		L'	13,6
					Parametry gruntu wymienionego
					Po
					ID	0,75
					φ(u)	39	[deg]	0,680678408277788	[rad]		tgφ(r)	0,54975465219277
					φ(r)	28,8	[deg]	0,502654824574367	[rad]		tgφ(c)	0,809784033195007
					c(u)	0	γ	18,5
					c(r)	0
Współczynniki nośności:				Współczynniki wpływu nachylenia wypadkowej obciążenia
				Kombinacja 2
ND	16,0809621150739	16,08		iD	0,6
NC	27,432168249821	27,43		iC	0,57		tgδ/tgφ(r)	0,53
NB	6,21812181172859	6,22		iB	0,4
				Kombinacja 3						ρB	19,8
				iD	0,37					ρD	18,9
				iC	0,37		tgδ/tgφ(r)	0,86
				iB	0,17
Nośność podłoża gruntowego w I warstwie pod fundamentem:
Dmin	1,5	[m]
Kombinacja 2
QfNB	29286,88	[kN]		QfNB*0,81	23722,37		nośność zachowana
Kombinacja 3
QfNB	8057,01			QfNB*0,81	6526,18		brak nośności
b) sprawdzenie II warstwy:											Parametry gruntu II warstwy
											Pd
D'min	2,4	B'	4,8								ID	0,58
h	0,9	N	13,6								φ(u)	30,9	[deg]	0,539306738866248
											φ(r)	27,81	[deg]	0,485376064979623	tgφ(r)	0,527463259257208
Kombinacja 2							Zredukowane wymiary fundamentu				c(u)	0
N'r=	15411,27		E'B=	0,56			B'	3,69			c(r)	0
Tr=	4125,84		tgδ	0,267715611642608			L'	13,60			ρB	14,85
Kombinacja 3							Zredukowane wymiary fundamentu
N'r=	11101,07		E'B=	1,37			B'	2,07
Tr=	4713,61		tgδ	0,424608679047774			L'	13,60
Współczynniki nośności:				Współczynniki wpływu nachylenia wypadkowej obciążenia
ND	14,4162261020083	17		Kombinacja 2
NC	25,4353755764931	27		iD	0,62
NB	5,30742476002268	8		iC	0,56		tgδ/tgφ(r)	0,507553098616981
				iB	0,5
				Kombinacja 3
				iD	0,45
				iC	0,38		tgδ/tgφ(r)	0,805001432034759
				iB	0,2
Nośność podłoża gruntowego w I warstwie pod fundamentem:
Kombinacja 2
QfNB	45608,46	[kN]		QfNB*0,81	36942,85		nośność zachowana
Kombinacja 3
QfNB	13870,71			QfNB*0,81	11235,27		nośność zachowana
Równowaga od sił poziomych:
Qtf	4713,61
mt	0,90
a	0,00
μ	0,55
Qtf	5171,46		mt*Qtf	4654,31	zastosować ostrogę

---

Sheet 5: stateczność ogolna

Sprawdzenie stateczności ogólnej (Metoda Felleniusa)							R	11,66	[m]	0,1R	1,166	Rg	552,344259259259	[kN/m]
							q	525,416666666667	[kN]
	bi	li	hi	alfa [rad]	alfa [deg]	cos(alfai)	sin(alfai)	Wi	Ni	Bi	Ti
1	1,0223	3,34528890771811	1,425	0,2910	72,2061	0,306	0,287	16,29301	4,97904503391955	4,67451334702747	2,73725317087458
2	1,166	2,21343835461023	3,675	0,1910	58,2117	0,527	0,190	83,99398	44,2465363790292	15,9447252905973	24,3247392177879
3	1,166	1,76282707343364	5,070	0,1518	48,5904	0,661	0,151	118,8273	78,5968368015398	17,9650069899675	43,2089766792824
4	1,166	1,53434330973287	6,075	0,1320	40,5416	0,760	0,132	142,5711	108,344658946596	18,760978854739	59,5629802961305
5	1,166	1,39613167297068	6,835	0,1200	33,3670	0,835	0,120	161,996	135,293353525952	19,3968907799792	74,3781505116531
6	1,166	1,30566951984766	7,420	0,1122	26,7437	0,893	0,112	186,958	166,958809014271	20,9352797677255	91,7863819801595
7	1,166	1,2447293928917	7,860	0,1070	20,4873	0,937	0,107	210,2871	196,986397204275	22,4485878487098	108,294188281743
8	1,166	1,20423955565006	8,180	0,1035	14,4775	0,968	0,103	242,6343	234,929663680813	25,0591613737104	129,15367554661
9	1,166	1,17934300873467	2,305	0,1013	8,6269	0,989	0,101	140,28554	138,698358686587	14,1890884069956	76,2500679394526
10	1,166	1,16746025485737	2,405	0,1003	2,8660	0,999	0,100	65,81037	65,7280546388919	6,58927884497924	36,1343038173114
										165,963511504431	645,830717441005
11	1,166	1,1675	2,405	-0,1003	-2,8660	0,999	-0,100	52,961812	52,8955675664902	-5,30281393955645	29,079584350055
12	1,166	1,1793	2,305	-0,1013	-8,6269	0,989	-0,101	37,61565	37,1900690258533	-3,80461010690483	20,4454134623331
13	1,166	1,2042	2,100	-0,1035	-14,4775	0,968	-0,103	41,33884	40,026161915916	-4,2694568021174	22,0045687226959
14	1,166	1,2447	1,780	-0,1070	-20,4873	0,937	-0,107	34,2415722	32,0757856391955	-3,65535946622326	17,6338123778858
15	1,166	1,3057	1,340	-0,1122	-26,7437	0,893	-0,112	24,379661	21,7717303604642	-2,72999830805478	11,9691100519518
16	1,166	1,3961	0,755	-0,1200	-33,3670	0,835	-0,120	11,312532	9,44782828680734	-1,35452694911615	5,19398755379078
17	0,2628	0,3321	0,210	-0,0285	-37,6813	0,791	-0,028	0,2201	0,174192219670432	-0,006268132124921	0,095762983139605
										-21,1230337040978	106,422239501852
				Mu	8524,97	0,6Mu	5114,98494297836
				Mo	1935,13
					stateczność ogólna zachowana

---

Sheet 6: osiadanie i przechylki

Obliczenia osiadań i przechyłki przyczółka:
		B	4,4		p1	156,09
					p2	43,119
Profil geotechniczny	rzędna spodu warstwy	γi	hi	zi	σγzi	0,3σγzi	zi/B	koi	koi	k1i	k1i	k2i	σozi	σ1zi	σ2zi	M0i	s0i	s1i	s2i
		[kN/m3]	[m]	[m]	[kPa]	[kPa]							[kPa]	[kPa]	[kPa]	[MPa]	[mm]	[mm]	[mm]
	0,00
	1,50
	2,00	17	0,5	1,75	29,75	8,93	0,398	0,95	0,48	0,49	0,4	0,09	168,98	93,73	80,36	88	0,96	0,53	0,46
	2,50	17	0,5	2,25	38,25	11,48	0,511	0,83	0,43	0,47	0,35	0,13	148,09	88,45	78,97	88	0,84	0,50	0,45
	3,00	17	0,5	2,75	46,75	14,03	0,625	0,74	0,38	0,46	0,32	0,14	131,89	85,60	77,84	88	0,75	0,49	0,44
	3,50	17	0,5	3,25	55,25	16,58	0,739	0,68	0,34	0,45	0,28	0,15	120,80	82,31	76,71	88	0,69	0,47	0,44
	3,60	10,01	0,1	3,55	35,54	10,66	0,807	0,64	0,32	0,44	0,27	0,16	113,69	80,32	75,58	88	0,13	0,09	0,09
	4,10	9,65	0,5	3,85	37,15	11,15	0,875	0,6	0,3	0,42	0,25	0,17	106,59	76,34	72,89	79,7	0,67	0,48	0,46
	4,50	9,65	0,4	4,3	41,50	12,45	0,977	0,56	0,28	0,41	0,24	0,17	99,48	74,34	71,33	79,7	0,50	0,37	0,36
	5,40	9,65	0,9	4,95	47,77	14,33	1,125	0,52	0,26	0,4	0,22	0,16	92,38	71,92	69,33	79,7	1,04	0,81	0,78
	6,30	10,07	0,9	5,85	58,91	17,67	1,330	0,45	0,25	0,37	0,21	0,15	81,02	66,81	64,22	140	0,52	0,43	0,41
	7,25	10,07	0,95	6,775	68,22	20,47	1,540	0,4	0,2	0,34	0,18	0,15	71,06	60,83	59,54	140	0,48	0,41	0,40
	8,15	10,07	0,9	7,7	77,54	23,26	1,750	0,36	0,18	0,32	0,17	0,14	63,95	57,28	55,98	140	0,41	0,37	0,36
	9,05	10,07	0,9	8,6	86,60	25,98	1,955	0,32	0,16	0,28	0,16	0,14	56,85	50,60	49,74	140	0,37	0,33	0,32
	9,95	10,07	0,9	9,5	95,67	28,70	2,159	0,3	0,14	0,27	0,14	0,13	52,86	48,18	47,75	140	0,34	0,31	0,31
	10,85	10,07	0,9	10,4	104,73	31,42	2,364	0,26	0,14	0,24	0,13	0,13	46,62	43,07	43,07	140	0,30	0,28	0,28
	11,75	10,07	0,9	11,3	113,79	34,14	2,568	0,24	0,13	0,23	0,12	0,12	43,07	41,07	41,07	140	0,28	0,26	0,26
	12,65	10,07	0,9	12,2	122,85	36,86	2,773	0,23	0,12	0,21	0,11	0,11	41,07	37,52	37,52	140	0,26	0,24	0,24
	13,55	10,07	0,9	13,1	131,92	39,58	2,977	0,21	0,11	0,2	0,1	0,1	37,52	35,53	35,53	140	0,24	0,23	0,23
	14,45	10,07	0,9	14,9	150,04	45,01	3,386	0,2	0,09	0,18	0,09	0,1	35,10	31,98	32,41	140	0,23	0,21
																[mm]	8,78	6,81	6,28
s	8,78		sdop	15	[mm]
φ	0,0001		φdop	0,002
f2	0,0000	[mm]
Przesunięcie poziome:							warstwa		parametry gruntu
							1		E01	65,12	[MPa]		mГ1	0,954545454545455
	la	2,54							ν1	0,3			h1	2,1
	hw	2,29					2		E02	50	[MPa]		mГ2	1,04181818181818
	QHn	2517,48							ν2	0,3			h2	2,292
			Г0	0		0,029306027967263
			Г1	1,90840854122815		0,003699589351697
			Г2	2,09338800881299
					Σ	0,03300561731896
			f1	3,05
			f	3,05	fdop	25	[mm]

---

Sheet 7: nośność pali

Oblicznianie nośności na wciskanie i wyciaganie pali wielkośrednicowych φ 1000mm

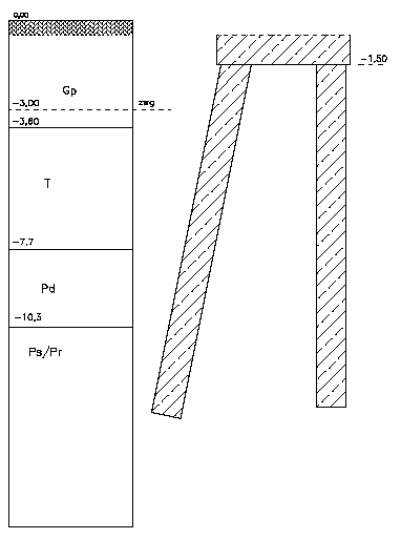

						Poziom interpolacji oporów "t" i "q"
						warstawa	hi	γi	gi*hi
						Gp	3,5	22	77
						Gp'	0,4	12,26	4,904
						T	3,1	3	9,3
						Suma	[kPa]		91,204
						hz=	0,65*	91,204	/9,92=	6,14	m
						Rz(hz)=	-7,0+	6,04=	-0,86	m
						Wartość oporów "t" i "q" w poszzczególnych warstwach
						a) warstwa Gp, IL=0,25 (gen. C)
						IL	0,00	0,50	0,18
						t(n)[kPa]	50,00	31,00	43,16		t(r)=0,9*	43,16	=	38,844	kPa
						b) warstwa T, IL=
						t=0
						c) warstwa Pd, ID=0,70
						ID	0,67	0,33	0,55
						t(n)[kPa]	62	31	51,06		t(r)=0,9*	51,06	=	45,95	kPa
						d) warstwa Ps/Pr, ID=0,72
						ID	1,00	0,67	0,75
						t(n)[kPa]	132,00	74,00	88,06		t(r)=0,9*	88,06	=	79,25	kPa
						ID	1,00	0,67	0,75
						q(n)[kPa}	5850,00	3600,00	4145,45		q(r)=0,9*	4145,45	=	3730,91	kPa
	Głębokości krytyczne
	a) dla oporów "t"
		ht=5,0m		Rz(ht)=	-0,86-5,0=	-5,86	m
	b) dla oporów "q"
	D=	0,6	m	hc=1,3*10*(D/0,40)0,5=		15,92	m
				Rz(hc)=	-1,66-20,55=	-16,78	m
	Powierzchnia podstawy pala i 1mb pobocznicy
	Ap=	0,283	m2	As(1m)=	1,885	m2
	Tarcie negatywne
	a) w warstwie Gp			tn(r)=1,1*(2,55/5)*40,50=			23,74	kPa
	b) w warstwie T				tn(r)=		10	kPa

---

Sheet 8: ONP

Tabela obliczeń nośności pali na wciskanie
Rzędna	Warstwa	Długość pala, L	Nośność podstawy			Nośność pobocznicy						Strefy naprężeń, r=2,825				Nośność pala, m=0,9				2,825
			q(r)	Sp	Np	t(r)	hi	Ssi	Nsi	Ns	Tn	tgαi	Ri	r/Ri	m1	Nt	Ntg	mNtg
[mppt]		[m]	[kPa]		[kN]	[kPa]	[m]		[kN]	[kN]	[kN]		[m]			[kN]	[kN]	[kN]
-1,5	poziom pos.
-3,9	Gp					-23,74	2,4	1	-107,388182031717		-107,388182031717
-7	T					-10,00	3,1	1,0	-58,4336233567702		-58,4336233567702
-9,8	Pd	9,848	2178,958	1,0	616,085860075264	45,95	2,8	1,1	266,78730061524	266,78730061524	-165,4	0,123	0,6444	4,38392302917443	1,00	717,47	717,47	645,725844621453
-10,8	Pg/Pr	10,853	2401,301	1,0	678,951862259204	79,25	1	1,0	149,391298658159	416,178599273399	-165,4	0,123	0,7674	3,68126140213709	1,00	929,73	929,73	836,757415379343
-12	Pg/Pr	12,059	2668,112	1,0	754,390895233929	79,25	1,7	1,0	253,96520771887	670,143806992269	-58,4336233567702	0,123	0,9765	2,89298515104967	1,00	1366,10	1366,10	1229,49097098249

---

Sheet 9: podpory sprezyste

Zebranie obciążeń na pasmo pali
Kombinacja 1
Nr	2285,80				Nt1	2101,4	Kz1	210140	Dz1	4,7587E-06
Tr	652,29				Nt2	2101,4	Kz2	210140	Dz2	4,7587E-06
D	1	[m]	β		0,6	D0	2
R1	2,825	[m]	Sn		0,9	n1	1
R2	3,2	[m]	κ		1,2	n2	0,844444444444444
Pal ukosny									Pal pionowy
	φij	E0j	Kx	Kxj	ai	kxj	Dxj			φij	E0j	Kx	Kxj	ai	kxj	Dxj
1	0,45	18000	7387,2	3633,60	0,25	908,40	1,1008E-03		1	0,45	18000	3693,6	3693,6	0,25	923,40	1,0830E-03
2	0,45	18000	7387,2	4900,90	0,5	2450,45	4,0809E-04		2	0,45	18000	4924,8	4924,8	0,5	2462,40	4,0611E-04
3	0,45	18000	7387,2	6108,20	0,5	3054,10	3,2743E-04		3	0,45	18000	6156	6156	0,5	3078,00	3,2489E-04
4	0,45	18000	7387,2	7135,50	0,5	3567,75	2,8029E-04		4	0,45	18000	7387,2	7387,20	0,5	3693,60	2,7074E-04
5	0,45	18000	7387,2	7387,20	0,5	3693,60	2,7074E-04		5	0,45	18000	7387,2	7387,20	0,5	3693,60	2,7074E-04
6	0,3	1000	273,6	273,60	0,5	136,80	7,3099E-03		6	0,3	1000	273,6	273,60	0,5	136,80	7,3099E-03
7	0,3	1000	273,6	273,60	0,5	136,80	7,3099E-03		7	0,3	1000	273,6	273,60	0,5	136,80	7,3099E-03
8	0,3	1000	273,6	273,60	0,5	136,80	7,3099E-03		8	0,3	1000	273,6	273,60	0,5	136,80	7,3099E-03
9	0,3	1000	273,6	273,60	0,5	136,80	7,3099E-03		9	0,3	1000	273,6	273,60	0,5	136,80	7,3099E-03
10	0,3	1000	273,6	273,60	0,5	136,80	7,3099E-03		10	0,3	1000	273,6	273,60	0,5	136,80	7,3099E-03
11	0,3	1000	273,6	273,60	0,5	136,80	7,3099E-03		11	0,3	1000	273,6	273,60	0,5	136,80	7,3099E-03
12	0,3	1000	273,6	273,60	0,5	136,80	7,3099E-03		12	0,3	1000	273,6	273,60	0,5	136,80	7,3099E-03
13	0,3	1000	273,6	273,60	0,5	136,80	7,3099E-03		13	0,3	1000	273,6	273,60	0,5	136,80	7,3099E-03
14	0,65	65000	38532	16049,20	0,5	8024,60	1,2462E-04		14	0,65	65000	38462,6	38462,6	0,5	19231,30	5,1999E-05
15	0,65	65000	38532	19827,50	0,5	9913,75	1,0087E-04		15	0,65	65000	38532	38462,6	0,5	19231,30	5,1999E-05
16	0,65	65000	38532	23605,90	0,5	11802,95	8,4725E-05		16	0,65	65000	38532	38462,6	0,5	19231,30	5,1999E-05
17	0,65	65000	38532	27384,30	0,5	13692,15	7,3035E-05		17	0,65	65000	38532	38462,6	0,5	19231,30	5,1999E-05
18	0,65	65000	38532	31162,60	0,5	15581,30	6,4179E-05		18	0,65	65000	38532	38462,6	0,5	19231,30	5,1999E-05
19	0,65	112000	66393,6	22186,40	0,5	11093,20	9,0145E-05		19	0,65	112000	66393,6	66393,6	0,5	33196,80	3,0123E-05
20	0,65	112000	66393,6	28996,90	0,5	14498,45	6,8973E-05		20	0,65	112000	66393,6	66393,6	0,5	33196,80	3,0123E-05
21	0,65	112000	66393,6	35207,30	0,5	17603,65	5,6806E-05		21	0,65	112000	66393,6	66393,6	0,5	33196,80	3,0123E-05
22	0,65	112000	66393,6	41717,70	0,5	20858,85	4,7941E-05		22	0,65	112000	66393,6	66393,6	0,5	33196,80	3,0123E-05
23	0,65	112000	66393,6	48228,10	0,5	24114,05	4,1470E-05		23	0,65	112000	66393,6	66393,6	0,5	33196,80	3,0123E-05
24	0,65	112000	66393,6	54738,60	0,5	27369,30	3,6537E-05		24	0,65	112000	66393,6	66393,6	0,25	16598,40	6,0247E-05
25	0,65	112000	66393,6	61249,00	0,25	15312,25	6,5307E-05

---

Sheet 10: osiadanie pali

1. Dane wyjściowe
pale wielkośrednicowe φ1000mm rozmieszczone
pal ukośny			pal pionowy
Qn=	1282,473	kN	Qn=	621,972	kN
Tn=	129	kN	Tn=	129	kN
Et=	30000	MPa	Et=	30000	MPa
uśredniony moduł gruntu wzdłużpala
Pal po lewej stronie								Pal po prawej stronie
	1	2			1	2			1	2			1	2
Ssi	0,8	0,8		Ssi	0,8	0,8		Ssi	0,8	0,8		Ssi	0,8	0,8
E0i	18	1		E0i	65	112		E0i	18	1		E0i	65	112
hi	2,1	4,1	6,2	hi	2,6	2,7	5,3	hi	2,1	4,1	6,2	hi	2,6	2,7	5,3
	E0s1	5,40645161290323			E0s2	71,1547169811321			E0s1	5,40645161290323			E0s2	71,1547169811321
	RA=	1			Moduł gruntu pod podstawą pala				RA=	1			Moduł gruntu pod podstawą pala
	KA1=	5548,93			Eb=	89,6	Mpa		KA1=	5548,93			Eb=	89,6	Mpa
Przekrój pala:					KA1	421,616461603734		Przekrój pala:					KA1	421,616461603734
	At	0,282743338823081			h2/D	8,83333333333334			At	0,282743338823081			h2/D	8,83333333333334
	h1/D	10,3333333333333			Eb/E0s2	1,26			h1/D	10,3333333333333			Eb/E0s2	1,26
	Mr	1			I0k	1,25			Mr	1			I0k	1,25
					Rb	0,95							Rb	0,95
Osiadanie:	s1	0,94	mm		Iw	1,1875		Osiadanie:	s1	0,45	mm		Iw	1,1875
				Osiadanie:	s2	4,44	mm					Osiadanie:	s2	2,36	mm
Całkowite osiadanie pala								Całkowite osiadanie pala
			s	5,38	mm						s	2,82	mm
Osiadanie pali w grupie:
h2/D	8,83333333333334	FE	0,05
Eb/E0s2	1,26
rij[m]	2,825	5,650	8,475
rij/D	4,708	9,417	14,125
D/rij	0,212	0,106	0,071
α0Fij	0,450	0,290	0,170
α0Eij	0,020	0,010	0,000
α0ij	0,429	0,276	0,162
Obliczenia osiadań pali w grupie:
Pal "i"	1			2			3			Osiadanie w grupie pali ukośnych
	rij	α0ij	α0ij*s2j	rij	α0ij	α0ij*s2j	rij	α0ij	α0ij*s2j
Pal "j"			[mm]			[mm]			[mm]
1	0,000	1,000	4,44	2,825	0,429	1,90	5,650	0,276	1,23
2	2,825	0,429	1,90	0,000	1,000	4,44	2,825	0,429	1,90
3	5,650	0,276	1,23	2,825	0,429	1,90	0,000	1,000	4,44
4	8,475			5,650	0,276	1,23	2,825	0,429	1,90
5	11,300			8,475			5,650	0,276	1,23
s1i [mm]			0,94			0,94			0,94
sgi [mm]			8,51			10,42			11,64
Pal "i"	1			2			3			Osiadanie w grupie pali pionowych
	rij	α0ij	α0ij*s2j	rij	α0ij	α0ij*s2j	rij	α0ij	α0ij*s2j
Pal "j"			[mm]			[mm]			[mm]
1	0,000	1,000	2,36	2,825	0,429	1,01	5,650	0,276	0,65
2	2,825	0,429	1,01	0,000	1,000	2,36	2,825	0,429	1,01
3	5,650	0,276	0,65	2,825	0,429	1,90	0,000	1,000	2,36
4	8,475			5,650	0,276	1,23	2,825	0,429	1,01
5	11,300			8,475			5,650	0,276	0,65
s1i [mm]			0,45			0,45			0,45
sgi [mm]			4,49			6,96			6,15

---

Sheet 11: dodatkowe dane

Klasa obciażenia	K	q	1
A	800	4
B	600	3
C	400	2
D	320	1,6
E	240	1,2
