Transformator 1 fazowy


Overview

Wykres1
Wykres2
Wykres3
Wykres4
Wykres5
Wykres7
Wykres8
Arkusz1


Sheet 1: Wykres1



Sheet 2: Wykres2



Sheet 3: Wykres3



Sheet 4: Wykres4



Sheet 5: Wykres5



Sheet 6: Wykres7



Sheet 7: Wykres8



Sheet 8: Arkusz1

Pomiar 1 transformator w stanie jałowym

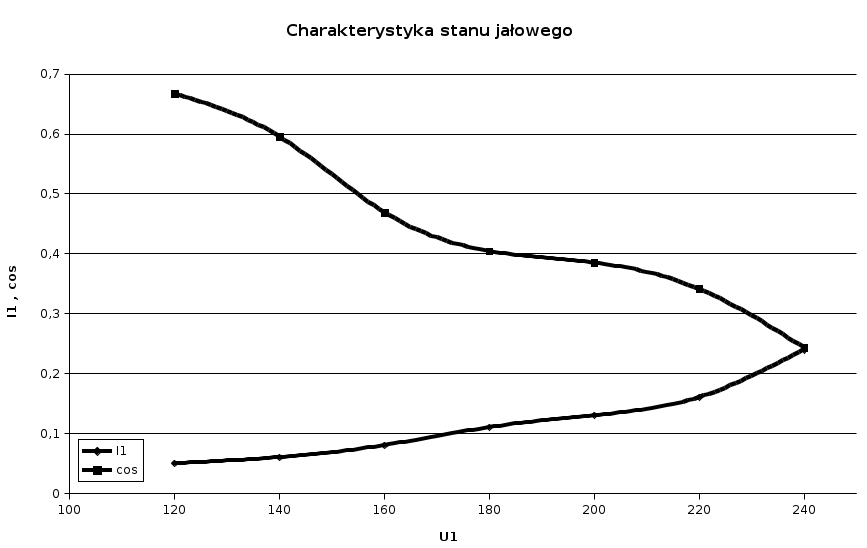

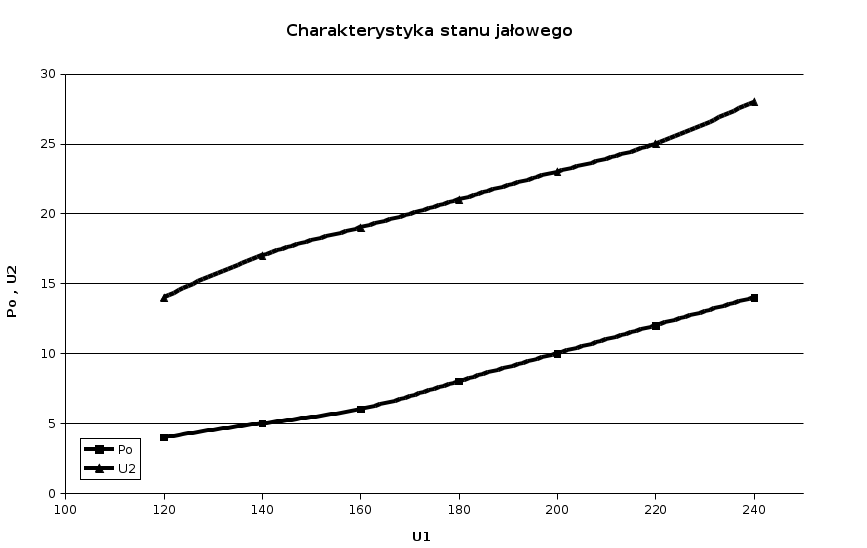

U1N I10 Po U20 cos








120 0,05 4 14 0,667








140 0,06 5 17 0,595








160 0,08 6 19 0,469








180 0,11 8 21 0,404








200 0,13 10 23 0,385








220 0,16 12 25 0,341








240 0,24 14 28 0,243













































































Pomiar 2 transformator w stanie zwarcia

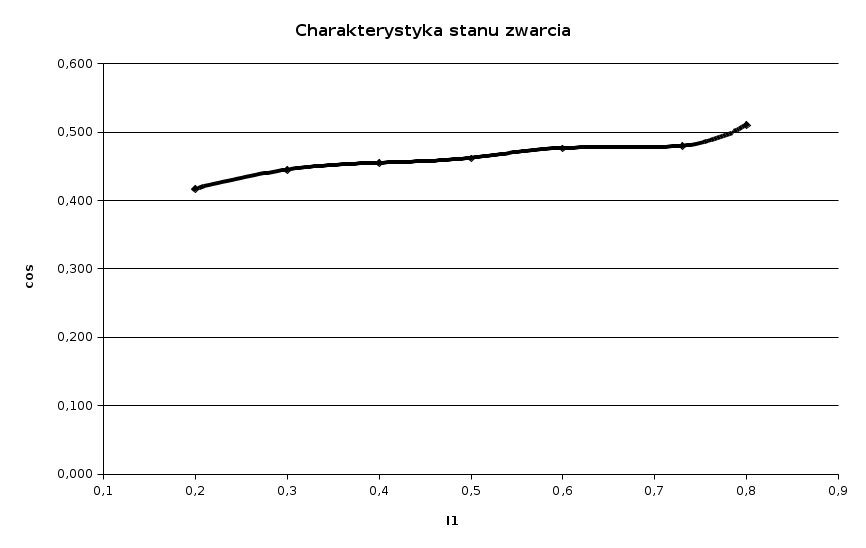

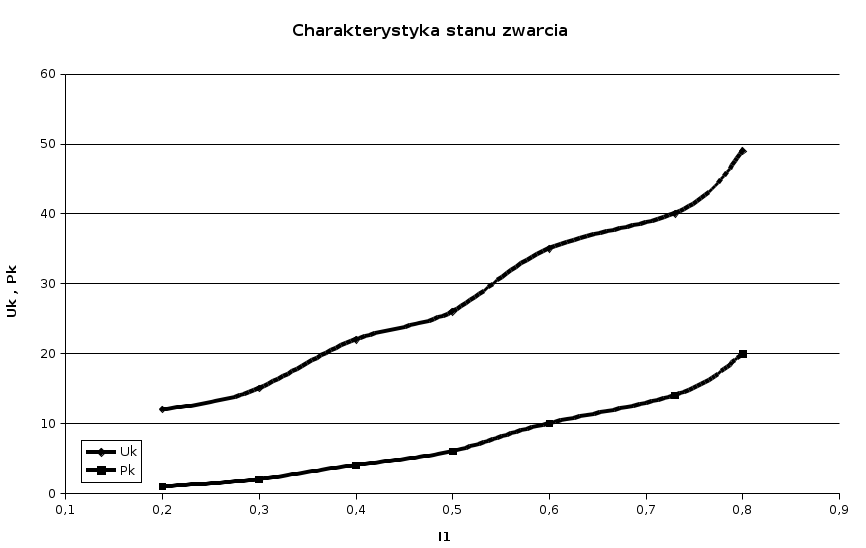

I10 Uk Pk cos









0,2 12 1 0,417









0,3 15 2 0,444









0,4 22 4 0,455









0,5 26 6 0,462









0,6 35 10 0,476









0,73 40 14 0,479









0,8 49 20 0,510
































































Pomiar transformator w stanie obciązenia

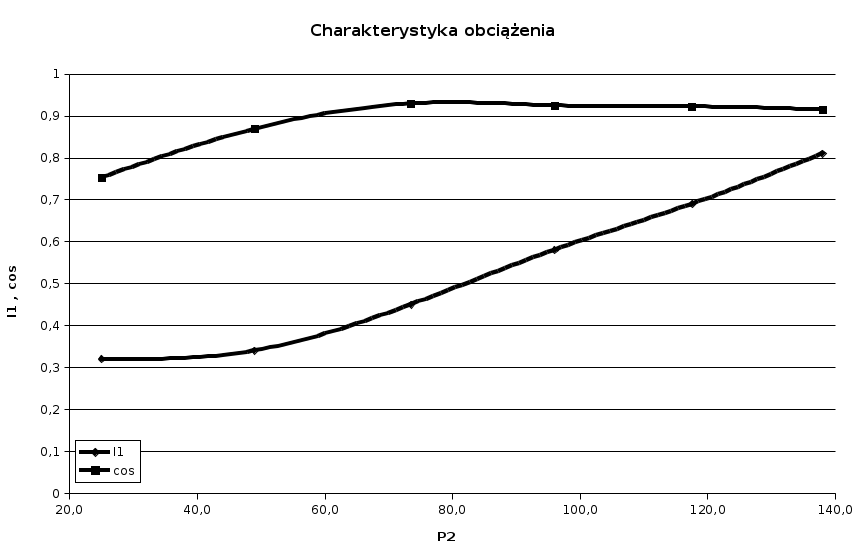

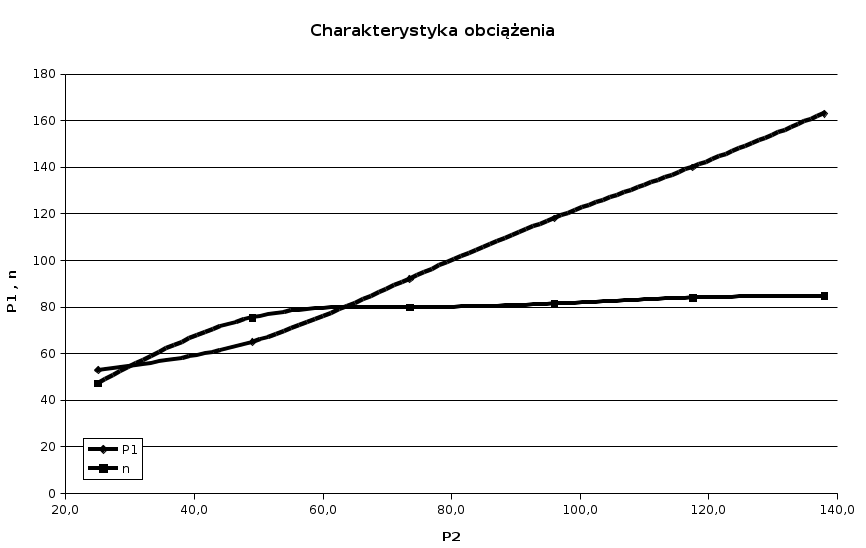

U1N [V] I1 [A] P1 [W] U2 [V] I2 [A] cosj1 S1 [VA] Q1[Var] P2 [W] h [%]



220 0,32 53 25,0 1 0,753 70,4 46,34 25,0 47,17



220 0,34 65 24,5 2 0,869 74,8 37,01 49,0 75,38



220 0,45 92 24,5 3 0,929 99,0 36,57 73,5 79,89



220 0,58 118 24,0 4 0,925 127,6 48,56 96,0 81,36



220 0,69 140 23,5 5 0,922 151,8 58,68 117,5 83,93



220 0,81 163 23,0 6 0,915 178,2 72,02 138,0 84,66









































































Rk 19,18 17,8 17,8 17,8 17,8 17,8 17,8 17,8 17,8 17,8 17,8 17,8

K^2 84,0889 84,0889 84,0889 84,0889 84,0889 84,0889 84,0889 84,0889 84,0889 84,0889 84,0889 84,0889

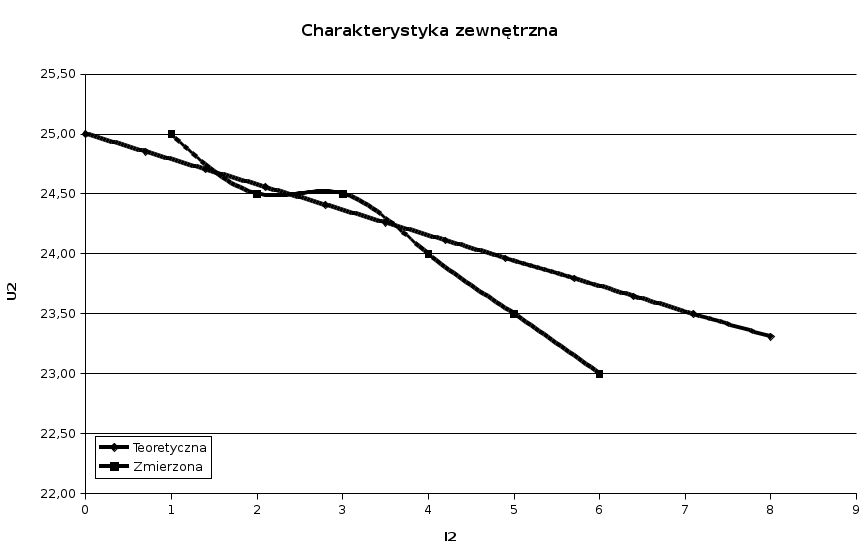

I2 [A] 0 0,7 1,4 2,1 2,8 3,5 4,2 4,9 5,7 6,4 7,1 8

U2 [V] 25,00 24,85 24,70 24,56 24,41 24,26 24,11 23,96 23,79 23,65 23,50 23,31


0,00 0,59 1,19 1,78 2,37 2,96 3,56 4,15 4,83 5,42 6,01 6,77
