Obszary graniczne przyk%b3ady


Overview

Arkusz1
Arkusz2
Arkusz3 - dc CW-3


Sheet 1: Arkusz1

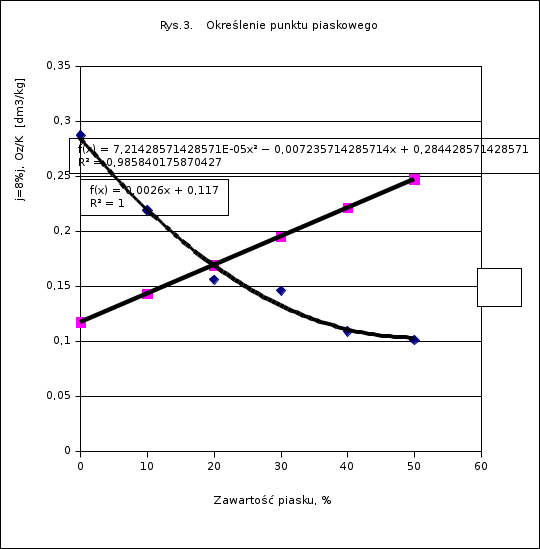

Piasek j+8%j Oz/K

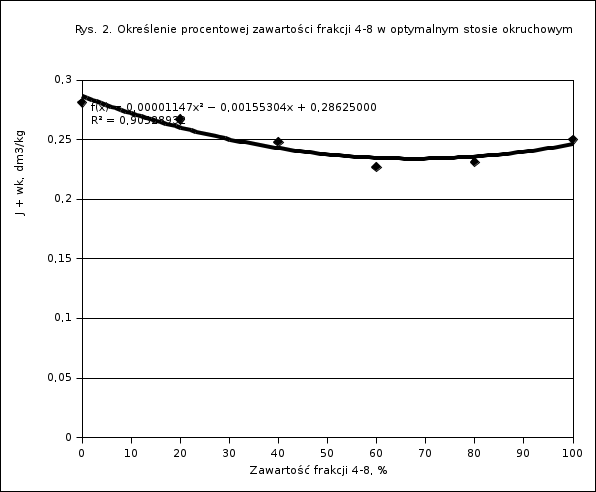

4--8 j + wk






0 0,287 0,117





0 0,281






10 0,219 0,143





10







20 0,156 0,169





20 0,267






30 0,146 0,195





30







40 0,109 0,221





40 0,248






50 0,101 0,247





50







60







60 0,227















70
















80 0,231















90









100 0,25
























































Sheet 2: Arkusz2

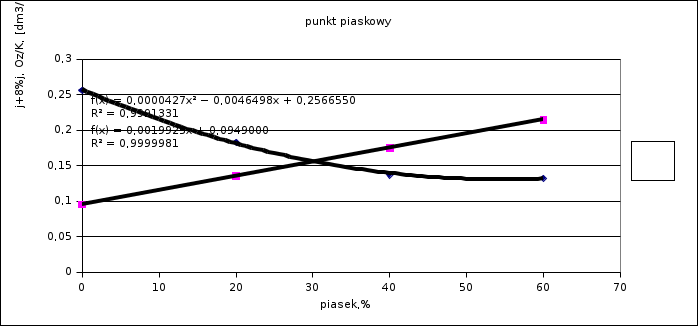

Piasek j+8%j Oz/K






0 0,256 0,0949
















20 0,1827 0,1348
















40 0,137 0,1745
















60 0,132 0,2145
















































Sheet 3: Arkusz3 - dc CW-3

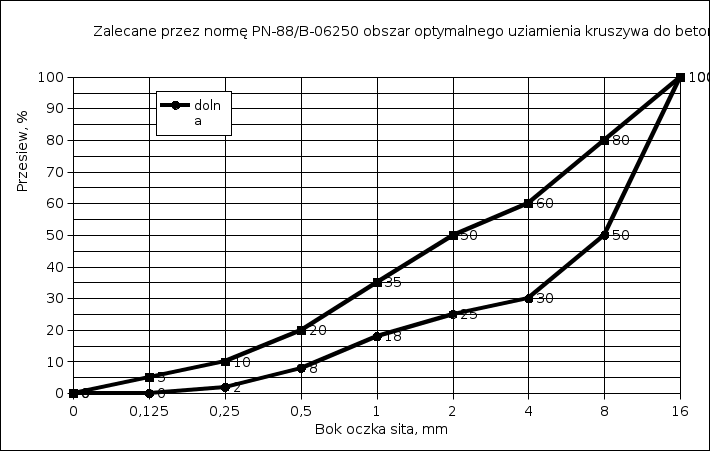

Sito mm Wartości przesiewu krzywych granicznych Zawartość piasku zawartość kruszywa











dolna górna 0--2 4--8 8--16





% % % % %





0 0 0 0 0 0





0,125 0 5 2,99 0 0





0,25 2 10 19,45 0 0





0,5 8 20 79,3 0 0





1 18 35 98,75 0 0





2 25 50 99,5 0 0





4 30 60 0 100 0





8 50 80 0 0 100





16 100 100 0 0 0





























































































































































piasek = 40% (dla sita max 2mm)










kruszywo udział w [%]









piasek 25









4--8 30









8--16 45









razem 100

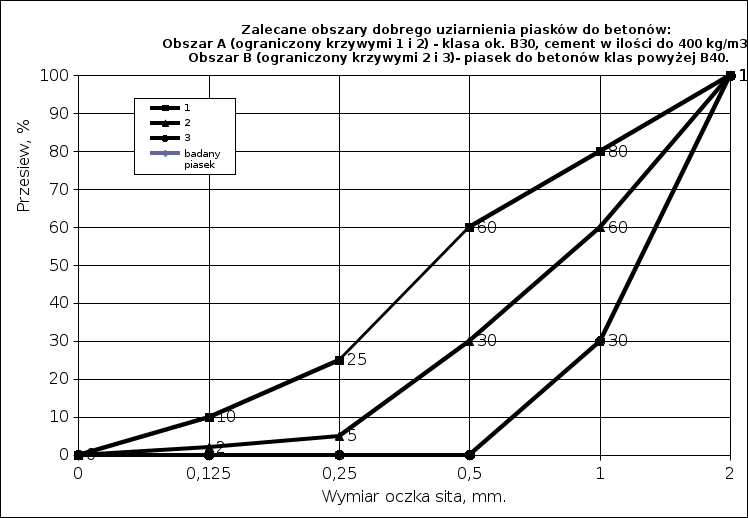

Sito mm Wartości przesiewu krzywych granicznych















górna "1" środkowa "2" dolna "3"







% % %







0 0 0 0







0,125 10 2 0







0,25 25 5 0







0,5 60 30 0







1 80 60 30







2 100 100 100















































































































































































































ćwiczenia 15,05,10











wyznaczenie wodożądności optymalnego składu ziarnowego kruszywa


































wodożądnosć piasku =
0,0944 dm3/kg







wodożądnosc 4-8=
0,027 dm3/kg







wodożądność 8-16=
0,022 dm3/kg































wodożądność dobranego kruszywa (mieszanki kruszywa)



0,0416

















wyznaczenie gęstości kruszywa do betonu






















gestość piasku=
2,65 kg/dm3







bazalt =
2,85 kg/dm3







bazalt 8-16 =
2,85 kg/dm3







gęstość kruszywa do betonu =

2,8






























Ustalenie składu ilościowego mieszanki betonowej metodą trzech równań.





















Równania




















fcmp = A(C/W- 0,5) Warunek wytrzymałości




W= K * Wk + C * Wc Warunek konsystencji




1000= C/ρc + K/ρk + W Warunek szczelnośći



Legenda:










fcmp - projektowana wytrzymałość na ścisknie betonu


K1


Wk, Wc - wodożądność kruszywa i cementu






C,W,K - ilość cementu kruszywa i wody w kg/m3






ρc, ρk - gęstości kruszywa i cementu







A - wskaźnik jakości kruszywa i cementu, zależny od rodzaju kruszywa i klasy cementu















Dane









fcmp 42









A 24
Wyznaczenie projektowanej wytrzymałości betonu na ściskanie


wk 0,0416
Projektowana klasa wytrzymałości betonu -







wc 0,27
Wytrzymałość charakterystyczna projektowanego betonu - fck =







ρc 3,1
fcmp = fck + 12 MPa =







ρk 2,8












wytrzymałość betonu będzie sprawdzana na próbkach walcowych































Równania przekształcone

















Co= 1000/B * [( fcmp/A) + 0,5)] 441,567504638794






Wo= 1000/B

196,252224283908






Ko= 1000/B * 1/Wk * {1- Wc*[(fcmp/A) + 0,5)} 1851,65860652486

















Wyliczyć wartość B



2489,47833544756





B= 1 + 1/(Wk * ρk) - [(fcmp/A) + 0,5) * (Wc/(Wk *ρk) - 1/ρc)

















B= 5,095









Wyliczyć podane poniżej wartości










C0= 441,568 kg/m3
sprawdzenie






W0= 196,252 kg/m3








K0= 1851,659 kg/m3








piasek 462,915 kg/m3
1000= C/ρc + K/ρk + W




4--8 555,498 kg/m3
1000= 1000





8--16 833,246 kg/m3








razem kruszywo 1851,659 kg/m3


































uwaga zmieniamy klasę cementu przyjmując A=24


































po sprawdzac reszta na następnych zajęciach




















Ćwiczenia 30 maj 2010






















Sprawdzenie parametrów mieszanki betonowej















1. Wykonanie próbnego zarobu w ilości 12 dm3


















Recepta na 12 dm3








C1 5,299 kg








W1 2,355 kg








K1 22,220 kg







w tym:








piasek 5,555 kg








4--8 6,666 kg








8--16 9,999 kg








suma kruszywa 22,220 kg




















(wstawić treść informacji zawarych w pliku worda "konsystencja")










2. Sprawdzenie konsystencji mieszanki betonowej






















Projektowana konsystencja S3




Metoda badania - opad stożka




Wymagania normowe 100-150 mm




Wynik badania 110 mm Konsystencja - plastyczna




Korekta wody zostalo 0,1 dm3 wody 9,09090909090909



Korekta składu mieszanki betonowej uwzględniająca rzeczywistą ilość wody














Rzeczywista objętność próbnego zarobu = 11 dm3 - korekta wody =11-0,1dm3=10,9dm3


























Recepta po korekcie wody:










C2= 486,1 kg/m3


Wyliczyć podane poniżej wartości




W2= 206,9 kg/m3


C0= 441,567504638794 kg/m3


K2= 2038,5 kg/m3


W0= 196,252224283908 kg/m3


w tym:




K0= 1851,65860652486 kg/m3


piasek 509,6 kg/m3


piasek 462,914651631214 kg/m3


4--8 611,6 kg/m3


4--8 555,497581957457 kg/m3


8--16 917,3 kg/m3


8--16 833,246372936185 kg/m3


suma 2038,5 kg/m3



1851,65860652486















3. Sprawdzenie zawartości powietrza w mieszance betonowej






















a) Metoda badania- bezpośrednia, metoda ciśnieniowa










b) Dopuszczalna zawartość powietrza w mieszance betonowej <2% (wg. PN-88/B-06250)










c)Wynik badania 1,60%




















Objetość powietrza w 1m3 mieszanki betonowej wynosi 16 dm3 powietrza
















Objetość rzeczywista mieszanki betonowej wynosi:










1000+15= 1016 dm3




















Koretkta składu mieszanki betonowej uwzględniająca powietrze:






























C3= 478,5 kg/m3








W3= 203,6 kg/m3








K3= 2006,4 kg/m3








w tym:










piasek 501,6 kg/m3








4--8 601,9 kg/m3








8--16 902,9 kg/m3









2006,4 kg/m3
































4. Ocena klasy wytrzymałości betonu



















Rodzaj probki- szescian o boku 150 mm






Ilość próbek- 3 sztuki








Data formowania próbek -







Wyniki badań wytrzymałości na ściskanie betonu










Nr próbki P F fci fcm






kN cm2 MPa MPa






1 próbka 950 225 42,2 42,23






2 próbka 940 225 41,7






3 próbka 965 225 42,8









42,2333333333333







P- siła niszczaca









F- powierzchnia próbki









fci- wytrzymałość na ściskanie próbek







fcm-średnia wytrzymałość na ściskanie






















Ocena klasy betonu wg. PN-EN 206-1


















Jezeli beton jest określonej klasy to jego wytrzymalość na ścisakanie powinna spełniać dwa kryteria równoczesnie (dla liczby badań - 3)







Kryterium 1 fcm>=fck cube + 4 Warunek spełniony
42,3>=37+4=41





Kryterium 2 fci>=fck cube - 4 Warunek spełniony
41,7>=37-4=33

















fcm- średnia wytrzymałośc na ściskanie n wyników (MPa)





fci- dowolny pojedynczy wynik badania (MPa)






fck cube= 37
Wynika z klasy projektowanego betonu
















Wniosek:Podana w projekcie recepta pozwala na uzyskanie wymaganego betonu C30/37














IV. Recepta robocza




















Uwzględnienie wilgotności kruszywa


















Wilgotność (G):








piasek 5 %








grube 3 %




















Recepta po korekcie powietrza








C3= 478,5 kg/m3








W3= 203,6 kg/m3








K3= 2006,4 kg/m3








w tym:










piasek= 501,6 kg/m3
Masa suchego piasku 501,605 kg/m3



kruszywo grube 1504,8 kg/m3
Masa suchego wapienia 1504,815 kg/m3



razem kruszywo 2006,4 kg/m3
razem kruszywo
2006,421 kg/m3















G=(masa wilgotnego kruszywa- masa suchego kruszywa/masa suchego kruszywa)*100










0



Woda wprowadzona przez wilgotny piasek = 25,1 kg/m3

















Woda wprowadzona przez wilgotne kruszywo = 45,1 kg/m3

















Masa wody wprowadzana przez kruszywo........ = 70,2 kg/m3


















Masa wilgotnego piasku = 526,7 kg/m3


















Masa wilgotmego ........... = 1550,0 kg/m3






























Recepta uwzględniająga wilgotność kruszywa


















Cement C4 478,5 kg/m3







Woda W4 133,4 kg/m3







Kruszywo K4 2076,6 kg/m3







w tym:











piasek 519,2 kg/m3








4--8 623,0 kg/m3








8--16 934,5 kg/m3







suma
2076,6



















osobne ćiwczenie


































Miejsce Kąt Odczyt L Odczyt średni Odchylenie standardowe., sl Współcz. zmienności, vl
α






Lia
1,00 -90,00 46.6 45.8 47,00 47.2 46.9 46,00
46,50 0,707 0,015
2,00 0o






4,50

3,00 0o









wiek betonu: ...... dni, stan wilgotności: powietrznosuchy Σ 51,08



6




















przepisać wzory z młotka szmita
















































































#ADDIN?











53,315 MPa
