L P T O Cwiczenie 05 Rezonans napiec i pradow


Overview

Charakt.
Z szer.
k. fazowa
pasmo
Tabela1
W równ prądy
Z równ.
Tabela2


Sheet 1: Charakt.



Sheet 2: Z szer.



Sheet 3: k. fazowa

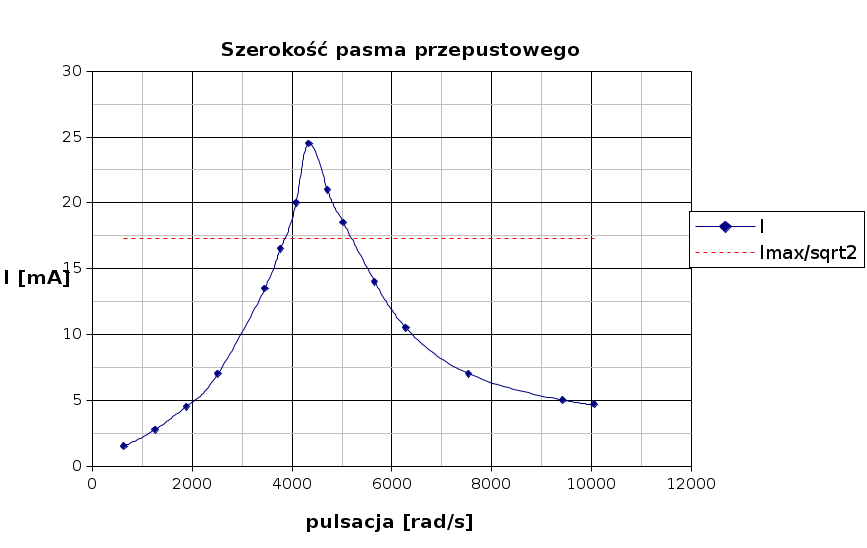

Sheet 4: pasmo



Sheet 5: Tabela1

U [V] 8
U= 8 R1= 200 L= 0,2015 R= 118 C= 2,2E-07
R1[Om] 200

z pomiaru z obliczeń
L [mH] 201,5
Lp. f omega I Url Uc Ul Ur Z fi
R [Om] 118

Hz rad/s mA V V V V Om deg
C[mikroF] 0,22
1 100 628 1,5 0,25 8 0,190 0,177 7118,55 -87,44



2 200 1256 2,75 0,75 8,5 0,696 0,325 3380,90 -84,60

Im/sqrt2
3 300 1884 4,5 1,75 9,5 1,708 0,531 2057,76 -81,11

17,3241161436408
4 400 2512 7 7 11 3,543 0,826 1341,56 -76,29

17,3241161436408
5 550 3454 13,5 9,5 16,75 9,396 1,593 696,81 -62,85

17,3241161436408
6 600 3768 16,5 13 18 12,528 1,947 548,64 -54,58

17,3241161436408
7 650 4082 20 18 20 16,450 2,360 431,06 -42,46

17,3241161436408
8 690 4333 24,5 19,5 21,5 21,392 2,891 363,38 -28,94

17,3241161436408
9 750 4710 21 20,5 18,2 19,930 2,478 318,40 -2,88

17,3241161436408
10 800 5024 18,5 19,4 15 18,728 2,183 335,71 18,69

17,3241161436408
11 900 5652 14 15,5 10 15,944 1,652 461,65 46,46

17,3241161436408
12 1000 6280 10,5 13,5 6,8 13,287 1,239 628,07 59,58

17,3241161436408
13 1200 7536 7 9,2 2,95 10,630 0,826 969,00 70,84

17,3241161436408
14 1500 9420 5 9 1,9 9,491 0,590 1450,88 77,34

17,3241161436408
15 1600 10048 4,7 8,9 1,75 9,516 0,555 1604,13 78,57

17,3241161436408











17,3241161436408
pulsacja rez.[rad/s] 4749,54





17,3241161436408
szer. pasma przep. 1578,16







Q 3,01

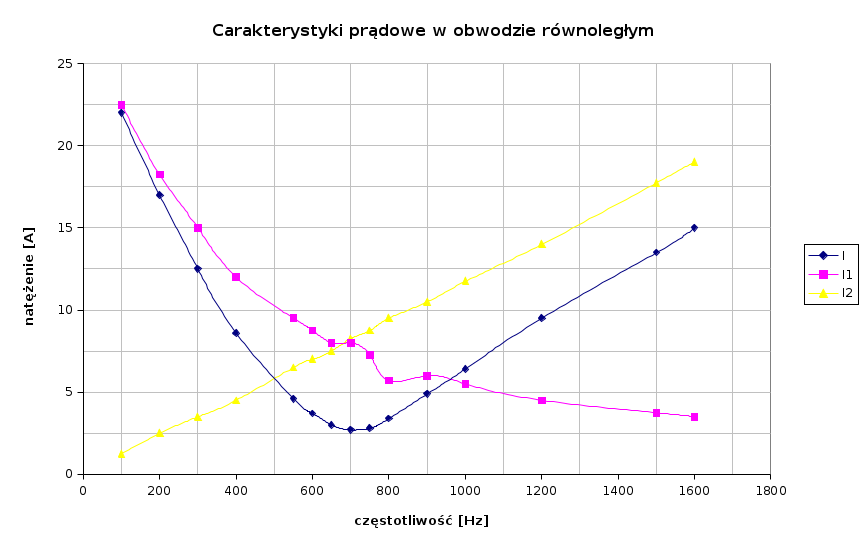

Sheet 6: W równ prądy

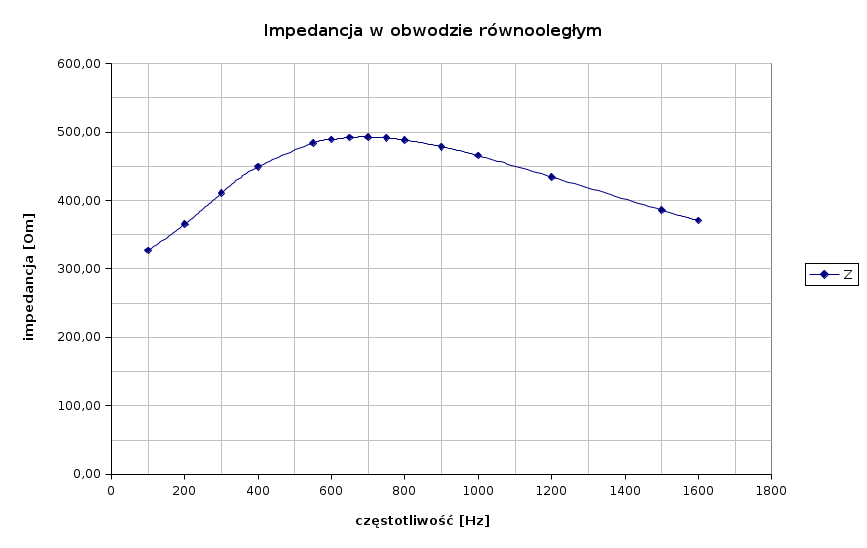

Sheet 7: Z równ.



Sheet 8: Tabela2












Lp. f omega I I1 I2 Z



Hz rad/s mA mA mA om



1 100 628 22 22,5 1,25 326,80
U [V] 8 8
2 200 1256 17 18,25 2,5 365,38
R1[Om] 200 200
3 300 1884 12,5 15 3,5 410,88
L [mH] 201,5 0,2015
4 400 2512 8,6 12 4,5 449,33
R [Om] 118 118
5 550 3454 4,6 9,5 6,5 483,85
C[mikroF] 0,22 2,2E-07
6 600 3768 3,7 8,75 7 489,29



7 650 4082 3 8 7,5 492,12



8 700 4396 2,7 8 8,25 492,69



9 750 4710 2,8 7,25 8,75 491,33



10 800 5024 3,4 5,7 9,5 488,35



11 900 5652 4,9 6 10,5 478,66



12 1000 6280 6,4 5,5 11,75 465,54



13 1200 7536 9,5 4,5 14 434,31



14 1500 9420 13,5 3,75 17,75 385,80



15 1600 10048 15 3,5 19 370,58














pulsacja rez.[rad/s] 4479,67
