Overview

Arkusz2
Wykres3
Wykres3 (2)
Wykres3 (3)
Wykres3 (4)
Wykres3 (5)

---

Sheet 1: Arkusz2

f	Ud1	Ud2	Pwe	Ppad_2		f	Ud1	Ud2	Pwe	Ppad_2
[MHz]	[mV]	[mV]	[mW]	[mW]		[MHz]	[mV]	[mV]	[mW]	[mW]
600	12,30	10,10	13,67	11,22		1700	10,10	14,90	11,22	16,56
800	12,80	10,50	14,22	11,67		1710	10,30	13,80	11,44	15,33
1000	11,30	9,80	12,56	10,89		1716	10,30	13,30	11,44	14,78
1100	11,40	16,50	12,67	18,33		1718	10,30	13,40	11,44	14,89
1400	11,00	11,00	12,22	12,22		1720	10,20	13,50	11,33	15,00
1800	9,80	7,60	10,89	8,44		1722	10,20	13,70	11,33	15,22
2200	8,90	11,80	9,89	13,11		1724	10,20	13,90	11,33	15,44
2600	8,90	11,30	9,89	12,56		1726	10,10	14,10	11,22	15,67
2760	8,80	9,00	9,78	10,00		1728	10,00	14,30	11,11	15,89
2800	9,10	11,20	10,11	12,44		1730	10,00	14,30	11,11	15,89
2810	9,00	12,50	10,00	13,89		1732	10,00	14,20	11,11	15,78
2840	7,30	5,10	8,11	5,67		1734	9,90	13,90	11,00	15,44
2850	7,30	5,40	8,11	6,00		1736	9,90	13,50	11,00	15,00
2900	7,50	5,20	8,33	5,78		1738	9,90	12,90	11,00	14,33
3100	7,00	5,50	7,78	6,11		1740	9,90	12,30	11,00	13,67
3200	7,40	16,00	8,22	17,78		1742	9,90	11,50	11,00	12,78
3600	7,60	7,10	8,44	7,89		1744	9,90	10,80	11,00	12,00
4000	6,80	5,40	7,56	6,00		1758	10,20	8,70	11,33	9,67
f	Ud1	Ud2	Pwe	Ppad_2
[MHz]	[mV]	[mV]	[mW]	[mW]
2968	8,80	8,50	9,78	9,44
2970	8,80	8,40	9,78	9,33
2976	8,80	8,60	9,78	9,56
2980	8,70	9,30	9,67	10,33
2984	8,60	10,40	9,56	11,56
2986	8,50	11,00	9,44	12,22
2988	8,50	11,50	9,44	12,78
2990	8,50	12,00	9,44	13,33
2992	8,40	12,30	9,33	13,67
2994	8,40	12,30	9,33	13,67
2996	8,50	12,00	9,44	13,33
2998	8,60	11,50	9,56	12,78
3000	8,60	11,10	9,56	12,33
3002	8,70	10,60	9,67	11,78
3006	8,80	9,60	9,78	10,67
3010	8,90	9,00	9,89	10,00
3014	9,00	8,80	10,00	9,78
3020	9,10	9,20	10,11	10,22
Strojnik równoległy
f	Ud1	Ud2	Pwy	Podb_2	½G½	½G½		½S21½	½S21½
[MHz]	[mV]	[mV]	[mW]	[mW]	[V/V]	[dB]	WFS	[V/V]	[dB]
600	11,00	1,00	12,22	1,11	0,31	-10,04	1,92	0,95	-0,49
800	8,50	4,30	9,44	4,78	0,64	-3,88	4,55	0,81	-1,78
1000	1,00	11,50	1,11	12,78	1,00	0,00		0,30	-10,53
1100	1,00	11,40	1,11	12,67	0,83	-1,61	10,85	0,30	-10,57
1400	8,10	1,80	9,00	2,00	0,40	-7,86	2,36	0,86	-1,33
1800	8,70	0,20	9,67	0,22	0,16	-15,80	1,39	0,94	-0,52
2200	8,10	0,01	9,00	0,01	0,03	-30,72	1,06	0,95	-0,41
2600	7,90	0,30	8,78	0,33	0,16	-15,76	1,39	0,94	-0,52
2760	6,50	1,00	7,22	1,11	0,33	-9,54	2,00	0,86	-1,32
2800	6,60	1,70	7,33	1,89	0,39	-8,19	2,28	0,85	-1,39
2810	6,50	1,80	7,22	2,00	0,38	-8,42	2,22	0,85	-1,41
2840	4,40	1,60	4,89	1,78	0,56	-5,03	3,55	0,78	-2,20
2850	5,40	2,10	6,00	2,33	0,62	-4,10	4,31	0,86	-1,31
2900	5,60	3,00	6,22	3,33	0,76	-2,39	7,32	0,86	-1,27
3100	0,80	6,50	0,89	7,22	1,00	0,00		0,34	-9,42
3200	0,40	2,30	0,44	2,56	0,38	-8,42	2,22	0,23	-12,67
3600	5,90	0,50	6,56	0,56	0,27	-11,52	1,72	0,88	-1,10
4000	5,20	0,50	5,78	0,56	0,30	-10,33	1,87	0,87	-1,17

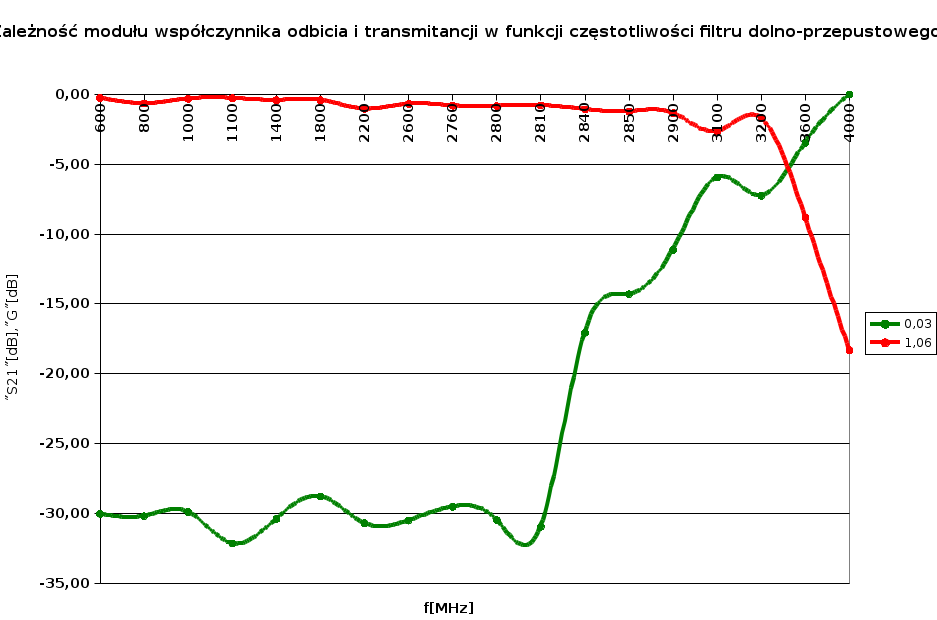

Filtr dolno-przepustowy
f	Ud1	Ud2	Pwy	Podb_2	½G½	½G½		½S21½	½S21½
[MHz]	[mV]	[mV]	[mW]	[mW]	[V/V]	[dB]	WFS	[V/V]	[dB]
600	11,60	0,01	12,89	0,01	0,03	-30,04	1,06	0,97	-0,25
800	11,00	0,01	12,22	0,01	0,03	-30,21	1,06	0,93	-0,66
1000	10,50	0,01	11,67	0,01	0,03	-29,91	1,07	0,96	-0,32
1100	10,70	0,01	11,89	0,01	0,02	-32,17	1,05	0,97	-0,28
1400	10,00	0,01	11,11	0,01	0,03	-30,41	1,06	0,95	-0,41
1800	8,90	0,01	9,89	0,01	0,04	-28,81	1,08	0,95	-0,42
2200	7,00	0,01	7,78	0,01	0,03	-30,72	1,06	0,89	-1,04
2600	7,60	0,01	8,44	0,01	0,03	-30,53	1,06	0,92	-0,69
2760	7,30	0,01	8,11	0,01	0,03	-29,54	1,07	0,91	-0,81
2800	7,50	0,01	8,33	0,01	0,03	-30,49	1,06	0,91	-0,84
2810	7,50	0,01	8,33	0,01	0,03	-30,97	1,06	0,91	-0,79
2840	5,70	0,10	6,33	0,11	0,14	-17,08	1,33	0,88	-1,07
2850	5,50	0,20	6,11	0,22	0,19	-14,31	1,48	0,87	-1,23
2900	5,50	0,40	6,11	0,44	0,28	-11,14	1,77	0,86	-1,35
3100	3,80	1,40	4,22	1,56	0,50	-5,94	3,04	0,74	-2,65
3200	5,00	3,00	5,56	3,33	0,43	-7,27	2,53	0,82	-1,70
3600	1,00	3,20	1,11	3,56	0,67	-3,46	5,09	0,36	-8,81
4000	0,10	7,30	0,11	8,11	1,00	0,00	0,00	0,12	-18,33
Filtr pasmowo-przepustowy
f	Ud1	Ud2	Pwy	Podb_2	½G½	½G½		½S21½	½S21½
[MHz]	[mV]	[mV]	[mW]	[mW]	[V/V]	[dB]	WFS	[V/V]	[dB]
600	0,01	8,40	0,01	9,33	0,91	-0,80	21,72	0,03	-30,90
800	7,10	0,40	7,89	0,44	0,20	-14,19	1,49	0,74	-2,56
1000	5,40	1,00	6,00	1,11	0,32	-9,91	1,94	0,69	-3,21
1100	5,00	1,00	5,56	1,11	0,25	-12,17	1,65	0,66	-3,58
1400	0,01	11,50	0,01	12,78	1,00	0,00		0,03	-30,41
1800	0,01	8,90	0,01	9,89	1,00	0,00		0,03	-29,91
2200	0,01	6,90	0,01	7,67	0,76	-2,33	7,50	0,03	-29,49
2600	0,01	6,00	0,01	6,67	0,73	-2,75	6,37	0,03	-29,49
2760	0,50	5,00	0,56	5,56	0,75	-2,55	6,85	0,24	-12,46
2800	1,00	3,00	1,11	3,33	0,52	-5,72	3,15	0,33	-9,59
2810	1,00	3,00	1,11	3,33	0,49	-6,20	2,92	0,33	-9,54
2840	0,60	3,70	0,67	4,11	0,85	-1,39	12,49	0,29	-10,85
2850	0,40	2,80	0,44	3,11	0,72	-2,85	6,14	0,23	-12,61
2900	0,10	2,70	0,11	3,00	0,72	-2,85	6,16	0,12	-18,75
3100	0,01	3,80	0,01	4,22	0,83	-1,61	10,85	0,04	-28,45
3200	0,01	9,20	0,01	10,22	0,76	-2,40	7,27	0,04	-28,69
3600	0,01	4,10	0,01	4,56	0,76	-2,38	7,33	0,04	-28,81
4000	0,01	6,30	0,01	7,00	1,00	0,00		0,04	-28,33

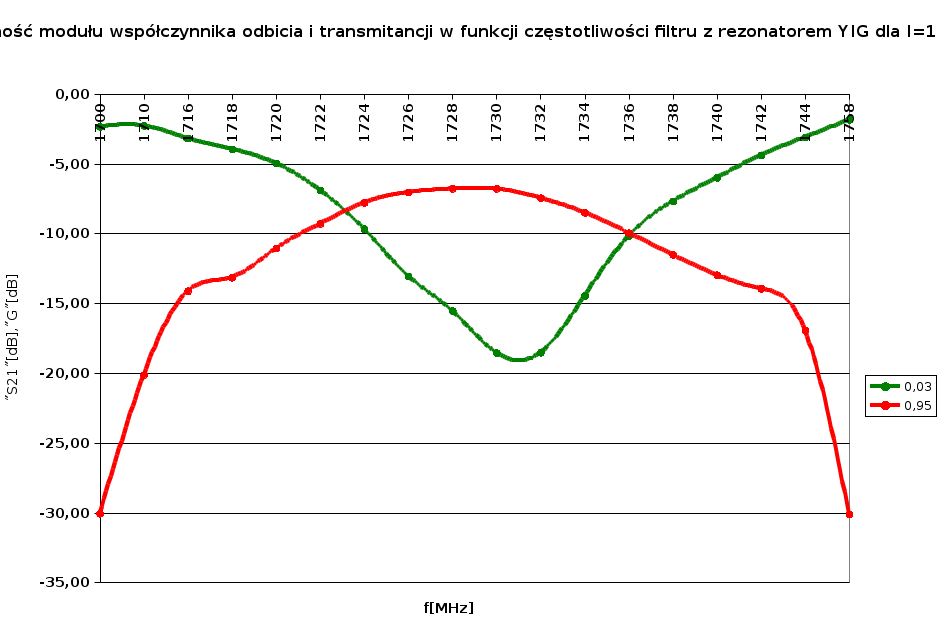

i=158
f	Ud1	Ud2	Pwy	Podb_2	½G½	½G½		½S21½	½S21½
[MHz]	[mV]	[mV]	[mW]	[mW]	[V/V]	[dB]	WFS	[V/V]	[dB]
1700	0,01	8,70	0,01	9,67	0,76	-2,34	7,48	0,03	-30,04
1710	0,10	8,20	0,11	9,11	0,77	-2,26	7,73	0,10	-20,13
1716	0,40	6,40	0,44	7,11	0,69	-3,18	5,53	0,20	-14,11
1718	0,50	5,40	0,56	6,00	0,63	-3,95	4,48	0,22	-13,14
1720	0,80	4,30	0,89	4,78	0,56	-4,97	3,59	0,28	-11,06
1722	1,20	2,80	1,33	3,11	0,45	-6,90	2,65	0,34	-9,29
1724	1,70	1,50	1,89	1,67	0,33	-9,67	1,98	0,41	-7,78
1726	2,00	0,70	2,22	0,78	0,22	-13,04	1,57	0,44	-7,03
1728	2,10	0,40	2,33	0,44	0,17	-15,53	1,40	0,46	-6,78
1730	2,10	0,20	2,33	0,22	0,12	-18,54	1,27	0,46	-6,78
1732	1,80	0,20	2,00	0,22	0,12	-18,51	1,27	0,42	-7,45
1734	1,40	0,50	1,56	0,56	0,19	-14,44	1,47	0,38	-8,50
1736	1,00	1,30	1,11	1,44	0,31	-10,16	1,90	0,32	-9,96
1738	0,70	2,20	0,78	2,44	0,41	-7,68	2,41	0,27	-11,51
1740	0,50	3,10	0,56	3,44	0,50	-5,99	3,02	0,22	-12,97
1742	0,40	4,20	0,44	4,67	0,60	-4,37	4,05	0,20	-13,94
1744	0,20	5,30	0,22	5,89	0,70	-3,09	5,68	0,14	-16,95
1758	0,01	5,70	0,01	6,33	0,81	-1,84	9,49	0,03	-30,09

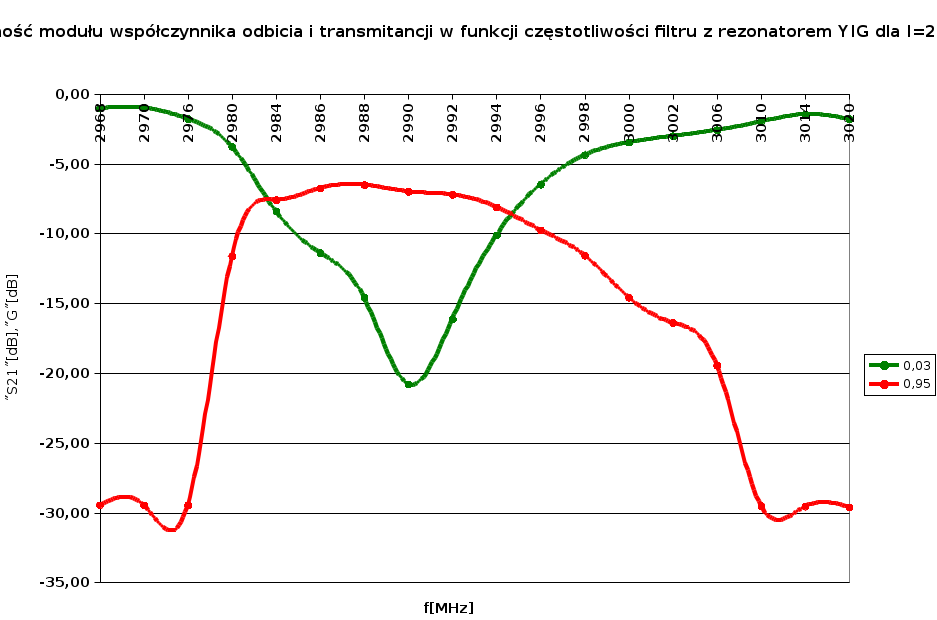

i=275
f	Ud1	Ud2	Pwy	Podb_2	½G½	½G½		½S21½	½S21½
[MHz]	[mV]	[mV]	[mW]	[mW]	[V/V]	[dB]	WFS	[V/V]	[dB]
2968	0,01	6,7	0,01	7,44	0,89	-1,03	16,83	0,03	-29,44
2970	0,01	6,7	0,01	7,44	0,89	-0,98	17,71	0,03	-29,44
2976	0,01	5,7	0,01	6,33	0,81	-1,79	9,76	0,03	-29,44
2980	0,6	3,9	0,67	4,33	0,65	-3,77	4,67	0,26	-11,61
2984	1,5	1,5	1,67	1,67	0,38	-8,41	2,22	0,42	-7,58
2986	1,8	0,8	2,00	0,89	0,27	-11,38	1,74	0,46	-6,74
2988	1,9	0,4	2,11	0,44	0,19	-14,59	1,46	0,47	-6,51
2990	1,7	0,1	1,89	0,11	0,09	-20,79	1,20	0,45	-6,99
2992	1,6	0,3	1,78	0,33	0,16	-16,13	1,37	0,44	-7,20
2994	1,3	1,2	1,44	1,33	0,31	-10,11	1,91	0,39	-8,10
2996	0,9	2,7	1,00	3,00	0,47	-6,48	2,80	0,33	-9,75
2998	0,6	4,2	0,67	4,67	0,60	-4,37	4,05	0,26	-11,56
3000	0,3	5	0,33	5,56	0,67	-3,46	5,08	0,19	-14,57
3002	0,2	5,3	0,22	5,89	0,71	-3,01	5,83	0,15	-16,38
3006	0,1	5,3	0,11	5,89	0,74	-2,58	6,78	0,11	-19,44
3010	0,01	5,7	0,01	6,33	0,80	-1,98	8,80	0,03	-29,49
3014	0,01	6,3	0,01	7,00	0,85	-1,45	12,00	0,03	-29,54
3020	0,01	6,1	0,01	6,78	0,81	-1,78	9,77	0,03	-29,59

---
