WYZNACZANIE WSPÓŁCZYNNIKA ZAŁAMANIA ŚWIATŁA DLA CIECZY ZA POMOCĄ REFRAKTOMETRU ABBEGO

1. Wprowadzenie teoretyczne:

Promień świetlny biegnąc z ośrodka optycznie rzadszego do optycznie gęstszego, ulega załamaniu na granicy tych ośrodków. Promień ten tworzy w ośrodku gęstszym tzw. kąt załamania z normalną do powierzchni, a w ośrodku rzadszym tzw. kąt padania. Prawo Snella pokazuje zależność pomiędzy kątem padania α a kątem załamania β:

0x01 graphic

gdzie: n1, n2 nazywa się bezwzględnymi współczynnikami załamania światła ośrodka 1 i ośrodka 2. Bezwzględny współczynnik załamania można też wyrazić wzorem:

n = 0x01 graphic

gdzie: c to prędkość światła w próżni, v prędkość światła w danym ośrodku. Ze względu na to, że prędkość światła jest największa w próżni, bezwzględny współczynnik załamania światła jest dla wszystkich ośrodków materialnych większy od jedności. Załamanie światła na granicy dwóch ośrodków określa się względnym współczynnikiem załamania:

n21 = 0x01 graphic

Promienie biegnące z ośrodka optycznie gęstszego do ośrodka optycznie rzadszego odchylają się od normalnej tym bardziej, im większy jest kąt padania α. Dla pewnej jego wartości, kąt załamania osiąga wartość 90O, promień świetlny nie przechodzi do drugiego ośrodka - ulega całkowitemu odbiciu, co zgodnie z prawem Snella daje:

0x01 graphic

Przy dalszym zwiększaniu wartości kąta padania promień zaczyna odbijać się od powierzchni granicznej wracając do ośrodka pierwszego.

2. Wyniki pomiarów:

Substancja

Współczynnik załamania n

Woda

1,334

Roztwór wodno glicerynowy 10 %

1,351

Roztwór wodno glicerynowy 30 %

1,380

Roztwór wodno glicerynowy 50 %

1,414

Roztwór wodno glicerynowy 70 %

1,429

Temperatura T [ OC ]

41

44,5

50,5

55

60

65

70

Współczynnik załamania n

1,411

1,409

1,407

1,405

1,404

1,403

1,401

Dokładności:

3. Wykresy:

0x08 graphic

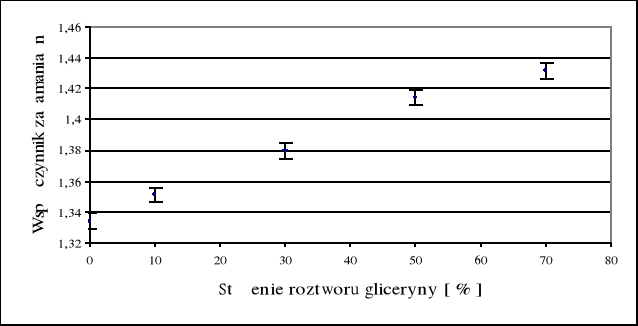

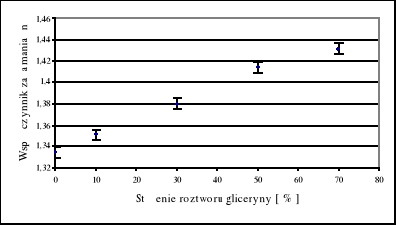

Wykres przedstawia zależność współczynnika załamania światła od stężenia procentowego roztworu wodno-glicerynowego.

0x08 graphic

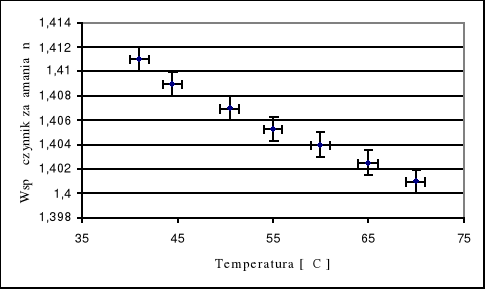

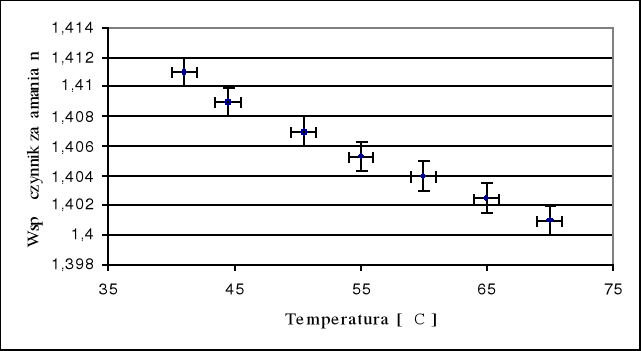

Wykres przedstawia zależność współczynnika załamania n od temperatury dla roztworu wodno glicerynowego o stężeniu 50 %.

4. Wnioski i dyskusje:

Z wykonanych przeze mnie pomiarów zależności oraz wykresu widać, że zależność bezwzględnego współczynnika załamania od stężenia roztworu gliceryny jest zależnością liniową.

Pomiary zależności współczynnika załamania światła od temperatury dla roztworu wodno glicerynowego o stężeniu procentowym 50% wykazują zależność liniową co zostało przedstawione na wykresie. Zależność ta spowodowana jest tym, iż gęstość wody (a także jej roztworów ) w zakresie temperatur 4 - 100 OC zmniejsza się wraz ze wzrostem temperatury. Proporcjonalnie do zmniejszania się gęstości wody wzrasta prędkość poruszania się w niej światła v, a to natomiast powoduje zmniejszenie wartości bezwzględnego współczynnika załamania światła określonego wzorem:

0x01 graphic

0x01 graphic

0x01 graphic
