XIX OLIMPIADA WIEDZY I UMIEJĘTNOŚCI BUDOWLANYCH 2006

Godło nr

ELIMINACJE CENTRALNE

CZĘŚĆ C

Czas 90 minut

PYTANIA I ZADANIA

(punktacja 1÷10 punktów za odpowiedź, co 1 punkt)

3 PUNKTY

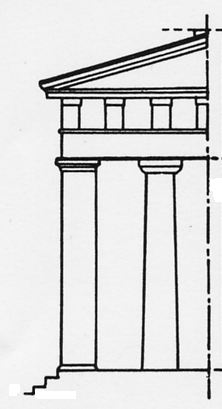

Wykaż, że stosunek wysokości kolumn do całkowitej wysokości świątyni spełnia reguły „złotego podziału”.

Nr	15	16	17	18	19	20	Σ pkt.
Pkt

4 PUNKTY

Co to jest norma zużycia materiałów budowlanych ?

W zestawieniu materiałów na 1m³ betonu (stopy fundamentowe trapezowe do 2,5 m³) znalazły się między innymi następujące pozycje:

•
  beton zwykły m³ 1,015

• deski 25mm, kl. III m³

Wyjaśnij znaczenie tych zapisów.

4 PUNKTY

Dany jest dach dwuspadowy, niesymetryczny o rozpiętości 12m i kątach nachylenia połaci:  = 45°,

 = 30°. Długość budynku wynosi 18m. Oblicz kubaturę maksymalnego wpisanego w poddasze pomieszczenia o kształcie prostopadłościanu.

5 PUNKTÓW

Co to są domy pasywne? Jakie warunki musi spełniać dom pasywny?

6 PUNKTÓW

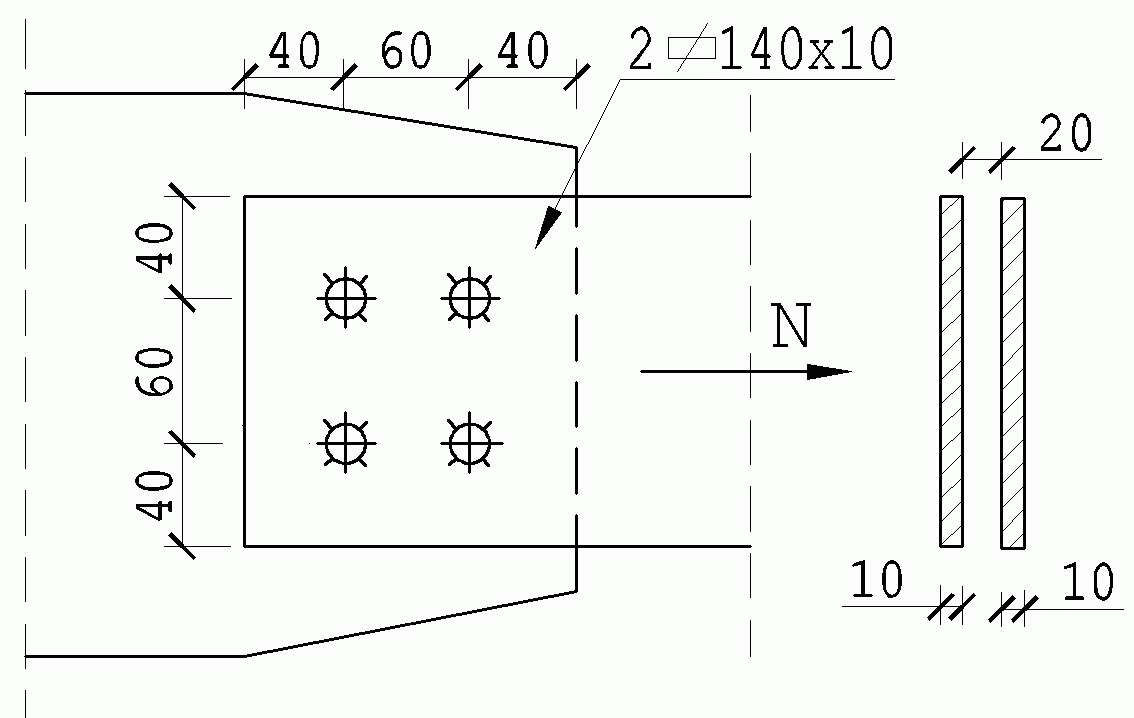

Dane jest połączenie śrubowe zwykłe jak na rysunku.

Przyjęto: blachy ze stali St3SX: f_d = 215 MPa, R_m = 375 MPa, R_e = 235 MPa

śruby M20 klasy 4,8 : R_m = 420 MPa, wielkość luzu otworu  = 2mm

Oblicz:

1. nośność obliczeniową pręta w przekroju osłabionym otworami,

2.
   nośność obliczeniową śrub na ścinanie.

Wzory: sprowadzone pole przekroju przy rozciąganiu:

nośność obliczeniowa śruby na ścięcie trzpienia:

Jaka jest nośność połączenia?

(Obliczenia wykonaj na dodatkowej kartce).

8 PUNKTÓW

Podaj zasady zbrojenia słupów nieuzwojonych ilustrując odpowiedź odpowiednimi rysunkami. Jaką rolę odgrywa w słupach zbrojenie poprzeczne (strzemiona) ?

4

18

15

17

19

20

16

---
