Projekt instalacji centralnego ogrzewania dla budynku jednorodzinnego

Opracowała: Kamila Wojtczak rok akad. 2004/2005

1. Opis techniczny projektowanego budynku:

Budynek parterowy z poddaszem mieszkalnym,bez podpiwniczenia.

Projekt instalacji centralnego ogrzewania obejmuje dom jednorodzinny z poddaszem, bez podpiwniczenia. Budynek zlokalizowany jest w Poznaniu. Projekt zakłada instalację centralnego ogrzewania pompową, dwururową z rozdziałem rozgałęzionym. Parametry pracy instalacji są następujące: t_z/t_p=70/55^oC.

2. Obliczenie współczynnika przenikania ciepła dla poszczególnych przegród U

Przy obliczeniach współczynnika przenikania ciepła U korzystano z normy PN-EN ISO 6946 pt. „Opór cieplny i współczynnik przenikania ciepła”, skąd dobierano opory przejmowania ciepła (R) i współczynniki przewodzenia ciepła (
).

W obliczeniach korzystano z następujących zależności:

a) opór cieplny dowolnej warstwy:

gdzie:

d - grubość rozpatrywanej warstwy [m]

- współczynnik przewodzenia ciepła rozpatrywanej warstwy [W/(m
)]

R - opór przejmowania ciepła konkretnej warstwy [(m
)/W]

b) współczynnik przenikania ciepła:

R_T=R_si+
+R_se

R_si - opór przejmowania ciepła po stronie wewnętrznej

R_se - opór przejmowania ciepła po stronie zewnętrznej

U - współczynnik przejmowania ciepła [W/(m
)]

R_T -całkowity opór przejmowania ciepła

Wyniki obliczeń współczynnika przenikania ciepła dla poszczególnych przegród:

• Ściana zewnętrzna(jednorodna)

Rodzaj warstwy	Grubość warstwy		Wsp. przew. ciepła [W/(m )]	Opór danej warstwy R [(m )/W]
Napływ ciepła	-	-		0,13
Tynk cementowo-wapienny	0,015	0,82		0,018
Styropian	0,12	0,045		2,666
Cegła ceramiczna Wienerberger PoroTHERM 25	0,25	0,205		1,22
Tynk cementowo-wapienny	0,015	0,82		0,018
Odpływ ciepła	-	-		0,04

Całkowity opór cieplny przegrody wynosi zatem R= 4,092

Współczynnik przenikania ciepła przez ścianę zewnętrzną wynosi natomiast:


=
W/(m
) z mostkami 0,24+0,05=0,29

zatem warunek U_max ≤ 0,3 jest spełniony

• ściana wewnętrzna działowa(jednorodna)

Rodzaj warstwy	Grubość warstwy	Wsp. przew. ciepła [W/(m )]	Opór danej warstwy R [(m )/W]
Napływ ciepła	-	-	0,13
Tynk cementowo - wapienny	0,015	0,82	0,018
Cegla dziurawka	0,12	0,62	0,19
Tynk cementowo - wapienny	0,015	0,82	0,018
Odpływ ciepła	-	-	0,13

Całkowity opór cieplny przegrody wynosi zatem R= 0,486

Współczynnik przenikania ciepła przez ścianę wewnętrzną wynosi natomiast:


=
W/(m
)

• ściana wewnętrzna nośna(jednorodna)

Rodzaj warstwy	Grubość warstwy	Wsp. przew. ciepła [W/(m )]	Opór danej warstwy R [(m )/W]
Napływ ciepła	-	-	0,13
Tynk cementowo - wapienny	0,015	0,82	0,018
Cegla dziurawka	0,25	0,62	0,4
Tynk cementowo - wapienny	0,015	0,82	0,018
Odpływ ciepła	-	-	0,13

Całkowity opór cieplny przegrody wynosi, zatem: R=0,696 (m
)/W.

Współczynnik przenikania ciepła przez ścianę wewnętrzną natomiast:


=
W/(m
)

• strop międzykondygnacyjny (przegroda jednorodna)

Rodzaj warstwy	Grubość warstwy	Wsp. przew. ciepła [W/(m )]	Opór danej warstwy R [(m )/W]
Napływ powietrza	-	-	0,1
Sosna w poprzek włókien	0,025	0,16	0,16
Gładź cementowa	0,03	1	0,03
Prefabrykowany monolit. Żelbet	0,23	1,7	0,14
Tynk cementowo - wapienny	0,015	0,82	0,018
Odpływ powietrza	-	-	0,1

Całkowity opór cieplny przegrody wynosi, zatem: R=0,548 (m
)/W.

Współczynnik przenikania ciepła przez strop międzykondygnacyjny wynosi natomiast:


=
W/(m
)

• podłoga na gruncie (przegroda jednorodna dzielona na strefy):

W obliczeniach współczynnika przenikania ciepła przez podłogę na gruncie dzielimy podłogę na dwie strefy i dobieramy wartości oporu cieplnego gruntu R_gr dla poszczególnych strefo zgodnie z załącznikiem krajowym NB do normy PN-EN ISO 6946:1999.

Rodzaj warstwy	Grubość warstwy	Wsp. przew. ciepła [W/(m )]	Opór danej warstwy R [(m )/W]
Parkiet sosnowy	0,01	0,16	0,062
Beton zwykły kamienny	0,04	1	0,04
Styropian	0,03	0,045	0,67
Beton z żużla paleniskowego	0,1	0,85	0,12
Żużel wielkopiecowy	0,1	0,26	0,38

Suma oporów poszczególnych warstw:
(m
)/W

R_si=0,17 (m
)/W

R_grI=0,5 (m
)/W

R_grI=1,0 (m
)/W

Opór całkowity poszczególnych warstw wynosi zatem:

• dla strefy I


(m
)/W

• dla strefy II


(m
)/W

Współczynniki przenikania ciepła przez podłogę na gruncie wynoszą, zatem:

• strefa I


=
0,51 W/(m
)

• strefa II


=
0,39 W/(m
)

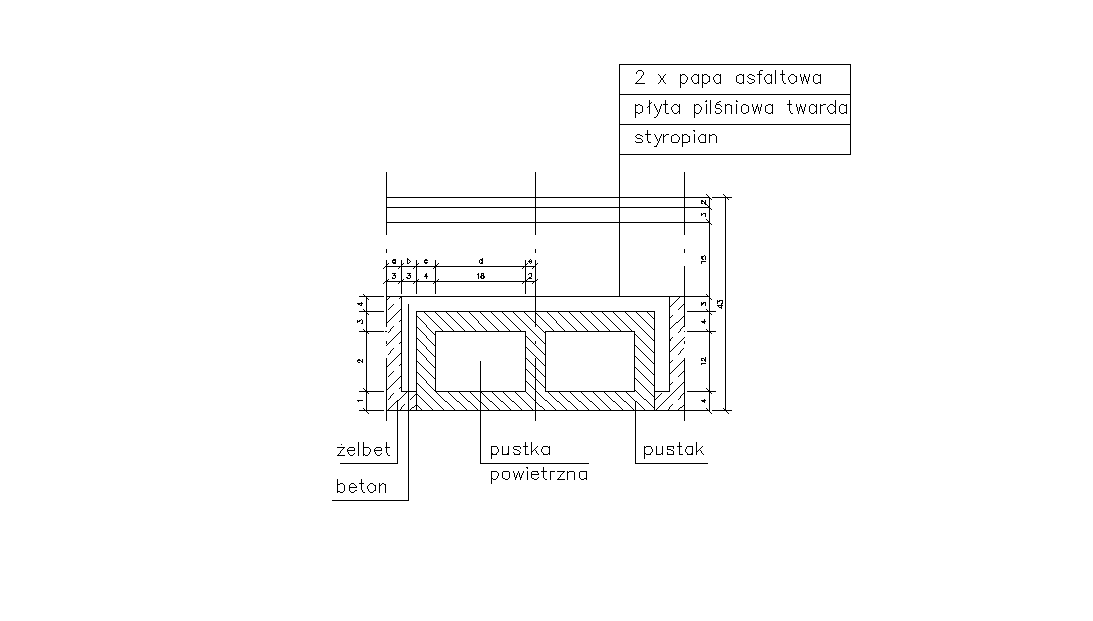

• Stropodach typ: D23 - 43 cm (przegroda niejednorodna)

• 2 x papa asfaltowa d=2,0 cm λ=0,18

• płyta pilśniowa twarda d=3,0cm λ=0,18

• styropian d=15cm λ=0,045

• żelbet λ=1,7

• pustka powietrzna R=0,16

• beton λ=1,3

Ri=0,1

Re=0,04




Aa = 1 * 0,03 = 0,03 m²

Ab = 1 * 0,03 = 0,03 m²

Ac = 1 * 0,04 = 0,04 m²

Ad = 0,18 m²

Ae = 0,02 m²

A = Aa + Ab + Ac + Ad + Ae = 0,03 + 0,03 + 0,04 + 0,18 + 0,02 = 0,3 m²

fa = Aa/A = 0,03/0,3 = 0,1

fb = Ab/A = 0,03/0,3 = 0,1

fc = Ac/A = 0,04/0,3 = 0,13(3)

fd = Ad/A = 0,18/0,3 = 0,6

fe = Ae/A = 0,02/0,3 = 0,067

KRES GÓRNY:




Rta = Rsi + Ri + Rse = 0,1+0,23/1,7 + 0,04 = 0,2753

Rtb = Rsi + Rż + Rb + Rse = 0,1 + 0,04/1,7 + 0,19/1,3 + 0,04 = 0,3097

Rtc = Rsi + Rp + Rb + Rse = 0,1 + 0,2/0,5 + 0,03/1,3 + 0,04 = 0,5631

Rtd = Rsi+ Rp+ Rpow+ Rp+ Rb+ Rse= 0,1+0,04/0,5+0,16+0,04/0,5+0,03/1,3+0,04= 0,4831

Rte = Rsi + Rp + Rb + Rse = 0,1+ 0,2/0,5 + 0,03/1,3 + 0,04 = 0,5631




KRES DOLNY:

R_T'' = Rsi + SRi + Rse
















R₁ = 0,0542

R₂ = 0,1414

R₃ = 0,0573

R₄ = 0,0224

R_T'' = 0,1 + 0,0542 + 0,1414 + 0,0573 + 0,0224 + 0,04 = 0,4153







Dany stropodach należy pokryć 15 cm warstą styropianu, płytą pilśniową twardą o grubości 3 cm oraz 2 cm warstwą papy asfaltowej (jak na schemacie).

Rstr = 0,43 + 0,15/0,045+ 0,03/0,18+ 0,02/0,18= 4,04

U = 1/Rstr = 0,24 W/m²*K

Tabelaryczne zestawienie współczynników przenikania ciepła wszystkich przegród:

Rodzaj przegrody	Symbol przegrody	Wsp. przen. ciepła UT [W/(m^2K)]	Wsp. przen. ciepł z mostkami term. Uk [W/(m^2K)]
Ściana zewnętrzna	Śz	0,24	0,29
stropodach	St	0,24	0,24
Strop	Std	0,29	0,29
Podłoga na gruncie str. I	Pg^I	0,51	0,51
Podłoga na gruncie str. II	Pg^II	0,39	0,39
Strop międzykondygn.	St	1,82	1,82
Okna	O	1,6	1,6
Ściana wew. nośna	Swn	1,44	1,44
Ściana wew. działowa	Swd	2,06	2,06

Uwaga: Dodatek w postaci mostków termicznych uwzględnia wpływ mostków związany z oknami. Są to jedyne mostki cieplne liniowe, jakie wzięte zostały pod uwagę w trakcie obliczeń sezonowego zapotrzebowania na ciepło.

2. Określenie wskaźnika sezonowego zapotrzebowania na ciepło E dla budynku.

Dane konieczne do wyznaczenia wskaźnika sezonowego zapotrzebowania na ciepło:

- liczba mieszkańców N= 11

- liczba mieszkań Lm = 1

- przyjęto okna o współczynniku przenikania ciepła U=2,6W/(m²K),

Wszystkie okna znajdujące się w projektowanym domku jednorodzinnym to okna o wymiarach standardowych są one następujące:

Rodzaj okna	Szerokość [mm]	Wysokość [mm]
O4	600	900
O5	900	900
O14	900	1200

Określenie powierzchni i kubatury budynku

• wyznaczenie powierzchni i kubatury pomieszczeń na parterze

- wysokość kondygnacji 2,76m

Pomieszczenie	Powierzchnia [m^2]	Kubatura [m^3]
1. Pokój dzienny+schody	24,3	67,07
2. Pokój	13,1	36,16
3. Garderoba	2,1	5,8
4. Wiatrołap	3,6	9,94
5. Pokój	13,1	36,16
6. Łazienka	4,0	11,04
7. Kotłownia	3,2	8,83
8. Kuchnia	15,5	42,78
9. Komunikacja	5,7	15,73

Całkowita powierzchnia parteru, wynosi: A₁=84,6m²

Całkowita kubatura parteru wynosi, zatem: V₁=233,5m³

• wyznaczenie powierzchni i kubatury pomieszczeń na poddaszu

- wysokość kondygnacji 2,8 m

Pomieszczenie	Powierzchnia [m^2]	Kubatura [m^3]
1. Pokój	10,7	29,96
2. Pokój	16,8	47,04
3. Pokój	9,2	25,8
4. Pokój	9,2	25,8
5. Łazienka	6,0	16,9
6. Komunikacja	17,0	47,6

Całkowita powierzchnia poddasza, wynosi: A₂=68,9m²

Całkowita kubatura poddasza wynosi, zatem:V₂=193m³

Powierzchnia liczona po zewnętrznym obrysie budynku:

Powierzchnia + symbol	Powierchnia brutto [m^2]	Powierzchnia okien [m^2]	Powierzchnia netto [m^2]
Ściana Śz (północna)	68,45	3,24	65,21
Ściana Śz (południowa)	72,8	6,48	66,32
Ściana Śz (wschodnia)	48,74	2,04	46,7
Ściana Śz (zachodnia)	48,74	2,16	46,58
Połać dachowa DN (północna)	51,42	-	51,42
Połać dachowa DS (południowa)	51,42	-	51,42
Połać dachowa DW (zachodnia)	21,85	-	21,85
Połać dachowa DE (wschodnia)	21,85	-	21,85
Stropdach	121,45	-	121,45

Wyznaczenie strat ciepła przez przenikanie w sezonie grzewczym Q_t:

STRATY CIEPŁA PRZEZ PRZENIKANIE
Rodzaj przegrody		A m^2	U W/(m^2*K)	Mnożnik stały	A*U*Mnożnik stały kWh/a
ściana zewnętrzna	N	68,45	0,29	88,96	1765,90
		S	72,80	0,29	88,96	1878,12
		W	48,74	0,29	88,96	1257,41
		E	48,74	0,29	88,96	1257,41
	okna	N	3,24	1,6	88,96	461,17
		S	6,48	1,6	88,96	922,34
		W	2,04	1,6	88,96	290,37
		E	2,16	1,6	88,96	307,45
strop		121,45	0,29	88,96	3133,22
podł I		33,36	0,51	88,96	1513,53
podł II		51,24	0,39	62,27	1244,38
stropodach		121,45	0,24	88,96	2593,0
					16624,29

Wielkość stałego mnożnika dla wszystkich przegród poza podłogą na gruncie dla II strefy wyznaczono z zależności:

a=Sd₂₀


a - stały mnożnik

Sd₂₀ - „stopniodni 20” wielkość, jaką wyznacza się z zależności:

Sd₂₀=
[kd]

gdzie:

L_d - liczba dni ogrzewania w miesiącu

t_e^śr(m) - średnia miesięczna temperatura powietrza zewnętrznego

m - miesiąc

Stopnio dni Sd20
miesiąc	licza dni sezonu grzewczego	średnia temperatura w miesiącu	temperatura wewnątrz budynku	stopnio dni dla poszczególnych miesięcy
1	31	-1,9	20	678,9
2	28	-0,9	20	585,2
3	31	2,7	20	536,3
4	30	7,9	20	363
5	10	12,7	20	73
6	0	16,7	20	0
7	0	17,8	20	0
8	0	17,1	20	0
9	5	13,5	20	32,5
10	31	8,7	20	350,3
11	30	4,1	20	477
12	31	0,3	20	610,7
SUMA	227			3706,9

Wyznaczenie strat ciepła na podgrzanie powietrza wentylacyjnego w sezonie grzewczym Q_v:

Straty ciepła na podgrzanie powietrza wentylacyjnego w sezonie ogrzewczym wyznaczamy z zależności:

Q_v=a ψ_c

ψ_c - całkowity strumień powietrza wentylacyjnego (dobrany z normy PN-B-02025:1999 dla konkretnego pomieszczenia)

a - wielość uzyskiwana z zależności

a=Sd₂₃


gdzie:

Sd₂₃ - „stopniodni 23”, wielkość jaką oblicza się z kolei z zależności

Sd₂₃=
[kd]

L_d - liczba dni ogrzewania w miesiącu

t_e^śr(m) - średnia miesięczna temperatura powietrza zewnętrznego

c_p - ciepło właściwe powietrza


- gęstość powietrza

m - miesiąc

Stopnio dni Sd23
miesiąc	licza dni sezonu grzewczego	średnia temperatura w miesiącu	temperatura wewnątrz budynku	stopnio dni dla poszczególnych miesięcy
1	31	-1,9	23	771,9
2	28	-0,9	23	669,2
3	31	2,7	23	629,3
4	30	7,9	23	453
5	10	12,7	23	103
6	0	16,7	23	0
7	0	17,8	23	0
8	0	17,1	23	0
9	5	13,5	23	47,5
10	31	8,7	23	443,3
11	30	4,1	23	567
12	31	0,3	23	703,7
SUMA	227			4387,9

nazwa pom.	strumień powietrza wentylowanego m^3/h
kuchnia	70
łzaienka	50
kotłownia	16,65
WC	30
suma	166,65

Straty ciepła wynoszą, zatem: Q_v =5996,20 kWh/a

Obliczenie zysków od promieniowania w sezonie ogrzewczym Q_s

Orientacja	Pole powierzchni okien Aoi [m^2]	Współczynnik przepuszczania promieniowania TRi	Suma promieniowania całkowitego, Si [Wh/(m^2·a)]	Aoi·TRi·Si [Wh/a]
N (pn.)	3,24	0,64	145	300,67
S (pd.)	6,48	0,64	350	1451,52
E (wsch.)	2,04	0,64	235	287,23
W (zach.)	2,16	0,64	220	324,86
Razem zyski ciepła od promieniowania słonecznego w sezonie ogrzewczym 0,6·Σ Aoi·TRi·Si, [kWh/a]				1418,57

Wielkość całkowitego promieniowania słonecznego padającego na różnie zorientowane powierzchnie wyznaczono oparciu o tabele 4.1 z podręcznika OGRZEWNICTWO DLA PRAKTYKÓW

Wewnętrzne zyski ciepła w sezonie grzewczym Q_i

Liczba osób N	80 N	Liczba mieszkań Lm	275·Lm	5,3·(80N+275·Lm) [kWh/a]
11	880	1	275	5273,5

Sezonowe zapotrzebowanie na ciepło do ogrzewania Q_h

Q_h = Q_t + Q_v -
·(Q_s + Q_i)




GLR=



=


Q_h=16624,29+5996,20 -0,95·( 1418,57+5273,5 )=16262,9 [kWh/a]

Wskaźnik sezonowego zapotrzebowania na ciepło do ogrzewania budynku E

V - kubatura ogrzewana (całkowita kubatura wszystkich pomieszczeń)

Q_h - sezonowe zapotrzebowania na ciepło do ogrzewania

A - łączne pole powierzchni przegród zewnętrznych (pole powierzchni brutto czyli powierzchnia przegród wraz z oknami)

V=V₁+V₂=233,5+193=426,5m³

E=Q_h/V =16262,9/426,5=38,1 kWh/(m³a)

A=469,77m²

A/V=469,77/426,5=1,1 m^-1

Zestawienie wymagań cieplnych, jakie musi spełniać dom jednorodzinny

Współczynnik kształtu A/V [m^-1]	Graniczny wskaźnik sezonowego zapotrzebowania na ciepło do ogrzewania E0 [kWh/(m^3·a)]
A/V ≤ 0,20 0,20≤A/V ≤ 0,9 A/V≥0,9	E0=29 E0= 26,6 + 12· A/V E0 = 37,4

Wskaźnik E=38,1

38,1≤37,4

E0=37,4

Wniosek:

Materiały przegród domku jednorodzinnego dobrano w sposób uniemożliwiający spełnienie wymagań dotyczących sezonowego zapotrzebowania na ciepło. Oznacza to, że nie spełniony został wymóg cieplny dla projektowanego budynku i zachodzi potrzeba docieplania przegród budowlanych.

3. Bilans cieplny budynku

Założenia do bilansu cieplnego budynku i objaśnienia do tabelek z punktów

• przyjęto jednakową temperaturę wszystkich pomieszczeń (20⁰C) za wyjątkiem łazienki (tam 24⁰C)

• temperaturę otoczenia t_e dobrano w oparciu PN-82 B-02403 „Temperatury obliczeniowe zewnętrzne”, dla trzeciej strefy wynosi ona odpowiednio t_e=-20⁰C

• straty ciepła na drodze przenikania liczono dla przegród rozdzielających ośrodki o różnicy temperatur


• wszelkie kanały wentylacyjne występujące w przegrodach, przez które liczono straty ciepła potraktowano jak ściany zbudowane z cegły pełnej ceramicznej

• we współczynnikach przenikania ciepła (U_o) nie uwzględniano wpływu mostków cieplnych

• poprawki d₁ i d₂ dobrane zostały na podstawie normy PN-B-03406 „Obliczenie zapotrzebowania na ciepło pomieszczenia o kubaturze do 600m³

• straty ciepła przez przenikanie wynaczono ze wzoru:

Q_p=


Q_p - straty ciepła pomieszczenia przez przenikanie [W]

U_o - współczynnik przenikania ciepła [W/(m²K)]


t - różnica temp. między dwoma ośrodkami [^oC]

A - powierzchnia przegrody liczona w osiach [m²]

• zapotrzebowanie na ciepło do wentylacji wyznaczono z zależności:




Q_w - zapotrzebowanie na ciepło do wentylacji [W]

n - krotność wymian powietrza w ciągu godziny [1/h]

t_i - temperatura powietrza wewnątrz pomieszczenia t_i=20⁰C

t_e - temperatura powietrza zewnętrznego t_e=-18⁰C

V - kubatura pomieszczenia [m³]

• krotność wymian zgodnie z normą dla wszystkich pomieszczeń poza kotłownią wynosi n=1 zaś dla kotłowni równa się n=1,5

• zapotrzebowanie na ciepło pomieszczeń uzyskano z zależności:




Q - zapotrzebowanie na ciepło [W]

d_2śred - średnia arytmetyczna poprawek d₂ (ze względu na orientację przegród pionowych)

d₁ - poprawka ze względu na liczbę przegród chłodzących





• za przegrodę chłodzącą przyjęto przegrodę rozgraniczającą ośrodki o różnicy temperatur


• symbole N, S, W, E, w nawiasach przy symbolach oznaczają kierunki, odpowiednio:

N - północ W - zachód

S - południe E - wschód

Wyznaczenie zapotrzebowania na ciepło dla pomieszczeń

a) parter

POMIESZCZENIE	NAZWA	a	b	A	U	ti - te	U(ti - te)	Qp
				[m]	[m]	[m^2]	[W/m^2*K]	[K]	[W/m^2]	W
(1)pokój dzienny	podłoga I			8,72	0,51	38	19,38	168,99
ti=20^oC	podłoga II	3,33	2,43	8,09	0,39	12	4,68	37,87
	szN	4,80	2,76	13,25	0,24	38	9,12	120,82
	szW	4,60	2,76	12,70	0,24	38	9,12	115,79
	okno	0,90	0,90	0,81	1,60	38	60,80	49,25
	okno	1,00	1,20	1,20	1,60	38	60,80	72,96
						suma		565,68

POMIESZCZENIE	NAZWA	a	b	A	U	ti - te	U(ti - te)	Qp
				[m]	[m]	[m^2]	[W/m^2*K]	[K]	[W/m^2]	W
(2)pokój	podłoga I			6,91	0,51	38	19,38	133,92
ti=20^oC	podłoga II	2,95	1,41	4,16	0,39	12	4,68	19,47
	szW	3,33	2,76	9,19	0,24	38	9,12	83,82
	szS	4,49	2,76	12,39	0,24	38	9,12	113,02
	szN	0,77	2,76	2,13	0,24	38	9,12	19,38
	okno	0,90	0,90	0,81	1,60	38	60,80	49,25
	okno	0,90	0,90	0,81	1,60	38	60,80	49,25
						suma		468,10

POMIESZCZENIE	NAZWA	a	b	A	U	ti - te	U(ti - te)	Qp
				[m]	[m]	[m^2]	[W/m^2*K]	[K]	[W/m^2]	W
(3)garderoba	podłoga I			0,90	0,51	38	19,38	17,44
ti=20^oC	podłoga II	1,41	0,90	1,27	0,39	12	4,68	5,94
	szS	1,28	2,76	3,53	0,24	38	9,12	32,22
							suma		55,60

POMIESZCZENIE	NAZWA	a	b	A	U	ti - te	U(ti - te)	Qp
				[m]	[m]	[m^2]	[W/m^2*K]	[K]	[W/m^2]	W
	podłoga I			1,92	0,51	38	19,38	37,21
(4)wiatrołap	podłoga II	0,50	1,92	0,96	0,39	12	4,68	4,49
ti=20^oC	szS	1,54	2,76	4,25	0,24	38	9,12	38,76
	drzwi	1,20	2,20	2,64	1,60	38	60,80	160,51
						suma		240,98

POMIESZCZENIE	NAZWA	a	b	A	U	ti - te	U(ti - te)	Qp
				[m]	[m]	[m^2]	[W/m^2*K]	[K]	[W/m^2]	W
	podłoga I			6,91	0,51	38	19,38	133,92
(5) pokój	podłoga II	2,95	1,41	4,16	0,39	12	4,68	19,47
ti=20^oC	sz^E	3,33	2,76	9,19	0,24	38	9,12	83,82
	szN	0,77	2,76	2,13	0,24	38	9,12	19,38
	sz^S	4,49	2,76	12,39	0,24	38	9,12	113,02
	okno	0,90	0,90	0,81	1,60	38	60,80	49,25
	okno	0,90	0,90	0,81	1,60	38	60,80	49,25
						suma		468,10

POMIESZCZENIE	NAZWA	a	b	A	U	ti - te	U(ti - te)	Qp
				[m]	[m]	[m^2]	[W/m^2*K]	[K]	[W/m^2]	W
	podłoga I			1,66	0,51	38	19,38	32,17
(6)WC	podłoga II	1,70	1,03	1,75	0,39	12	4,68	8,19
ti=20^oC	sz^E	1,54	2,76	4,25	0,24	38	9,12	38,76
	okno	0,60	0,90	0,54	1,60	38	60,80	32,83
	strop	1,92	1,54	2,96	1,82	-4	-7,28	-21,53
						suma		90,44

POMIESZCZENIE	NAZWA	a	b	A	U	ti - te	U(ti - te)	Qp
				[m]	[m]	[m^2]	[W/m^2*K]	[K]	[W/m^2]	W
	podłoga I			1,54	0,51	38	19,38	29,85
(7)kotłownia	podłoga II	1,54	0,53	0,82	0,39	12	4,68	3,82
ti=20^oC	sz^E	1,54	2,76	4,25	0,24	38	9,12	38,76
	strop	1,92	1,79	3,44	1,82	-4	-7,28	-25,02
						suma		72,43

POMIESZCZENIE	NAZWA	a	b	A	U	ti - te	U(ti - te)	Qp
				[m]	[m]	[m^2]	[W/m^2*K]	[K]	[W/m^2]	W
	podłoga I			6,28	0,51	38	19,38	121,7
(8)kuchnia	podłoga II	3,33	3,07	10,22	0,39	12	4,68	47,84
ti=20^oC	okno	0,90	0,90	0,81	1,60	38	60,80	49,25
	drzwi	1,20	2,20	2,64	1,60	38	60,80	160,51
	szN	5,77	2,76	15,93	0,22	38	8,36	133,13
						suma		512,45

POMIESZCZENIE	NAZWA	a	b	A	U	ti - te	U(ti - te)	Qp
				[m]	[m]	[m^2]	[W/m^2*K]	[K]	[W/m^2]	W
(9)komunikacja	Podłoga II	2,90	1,02	2,96	0,27	12	3,24	9,58
ti=20^oC						suma		9,58

b) poddasze

POMIESZCZENIE	NAZWA	a	b	A	U	ti - te	U(ti - te)	Qp
				[m]	[m]	[m^2]	[W/m^2*K]	[K]	[W/m^2]	W
(1)pokój	std	3,33	3,07	10,22	0,29	38	11,02	112,62
ti=20^oC	stropodach	3,33	3,07	10,22	0,24	38	9,12	93,23
	sz^N	5,77	2,80	16,16	0,24	38	9,12	147,34
	swE	2,17	2,80	6,08	1,44	-4	-5,76	-35,00
	okno	0,90	0,90	0,81	1,60	-4	-6,40	-5,18
						suma		313,02

POMIESZCZENIE	NAZWA	a	b	A	U	ti - te	U(ti - te)	Qp
				[m]	[m]	[m^2]	[W/m^2*K]	[K]	[W/m^2]	W
(2)pokój	std	5,38	3,85	20,71	0,29	38	11,02	228,26
	stropodach	5,38	3,85	20,71	0,24	38	9,12	188,9
ti=20^oC	szN	3,60	2,80	10,08	0,24	38	9,12	91,93
	okno	0,90	1,20	1,08	1,60	38	60,80	65,66
	szW	4,61	2,80	12,91	0,24	38	9,12	117,72
						suma		692,47
POMIESZCZENIE	NAZWA	a	b	A	U	ti - te	U(ti - te)	Qp
		[m]	[m]	[m2]	[W/m2*K]	[K]	[W/m2]	W
	std	4,87	2,69	13,10	0,29	38	11,02	144,37
(3) pokój	stropodach	4,87	2,69	13,10	0,24	38	9,12	119,47
ti=20^oC	szw	4,74	2,80	7,85	0,24	38	9,12	71,59
	okno	0,90	1,20	1,08	0,60	38	22,80	24,62
	szS	4,23	2,80	11,84	0,24	38	9,12	108,02
	szW	0,51	2,80	1,43	0,24	38	9,12	13,02
						suma		481,10

POMIESZCZENIE	NAZWA	a	b	A	U	ti - te	U(ti - te)	Qp
				[m]	[m]	[m^2]	[W/m^2*K]	[K]	[W/m^2]	W
	std	4,99	2,82	14,07	0,29	38	11,02	155,07
(4) pokój	Stropodach	4,99	2,82	14,07	0,24	38	9,12	128,33
ti=20^oC	sz^E	4,74	2,80	13,27	0,24	38	9,12	121,04
	szS	4,23	2,80	11,84	0,24	38	9,12	108,02
	szE	0,51	2,80	1,43	0,24	38	9,12	13,02
	okno	0,90	1,20	1,08	1,60	38	60,80	65,66
	swN	1,92	2,80	5,38	1,44	-4	-5,76	-30,97
						suma		560,19

POMIESZCZENIE	NAZWA	a	b	A	U	ti - te	U(ti - te)	Qp
				[m]	[m]	[m^2]	[W/m^2*K]	[K]	[W/m^2]	W
	std	2,17	3,33	7,23	0,29	4	1,16	8,38
(5)łazienka	stropodach	2,17	3,33	7,23	0,24	4	0,96	6,94
ti=24^oC	sz^E	3,33	2,80	9,32	0,24	42	10,08	93,99
	drzwi	0,80	2,20	1,60	1,60	4	6,40	10,24
	okno	0,60	0,90	0,54	1,60	42	67,20	36,29
	swN	1,54	2,80	4,31	2,06	4	8,24	35,53
	swW	2,30	2,80	6,44	1,44	4	5,76	37,09
	swW	3,33	2,80	9,32	1,44	4	5,76	53,71
						suma		282,16

POMIESZCZENIE	NAZWA	a	b	A	U	ti - te	U(ti - te)	Qp
				[m]	[m]	[m^2]	[W/m^2*K]	[K]	[W/m^2]	W
	std	4,23	1,28	5,41	0,29	38	11,02	59,67
(6)komunikacja	stropodach	4,23	1,28	4,61	0,24	38	9,12	49,38
	drzwi	0,80	2,20	1,76	1,60	-4	-6,40	-11,26
						suma		97,78

Tabelaryczne zestawienie dodatków d₁ i d₂ dla pomieszczeń ogrzewanych:

Nazwa pomieszczenia	d1	d2^N	d2^S	d2^W	d2^E	d2std	d2	1+d1+d2
PARTER
(1)pokój dzienny	0,18	-0,05					-0,05	1,13
(2)pokój	0,18		-0,1	-0,05			-0,075	1,11
(3)garderoba	0,13		-0,1				-0,1	1,03
(4)wiatrołap	0,15		-0,10				-0,1	1,05
(5)pokój	0,18		-0,10		-0,05		-0,075	1,11
(6)WC	0,15				-0,05	-0,05	-0,05	1,10
(7)kotłownia	0,13				-0,05	-0,05	-0,05	1,08
(8)kuchnia	0,18	0,00					0	1,18
(9)komunikacja	0						0	1,00
PODDASZE
(1)pokój	0,05	0,00				-0,05	-0,05	1,00
(2)pokój	0,08		-0,1	-0,05		-0,05	-0,066	1,01
(3)pokój	0,08		-0,10	-0,05		-0,05	-0,066	1,01
(4)pokój	0,08		-0,10		-0,05	-0,05	-0,066	1,01
(5)łazienka	0,03				-0,05	-0,05	-0,05	0,98
(6)komunikacja	0,03					-0,05	-0,05	0,98

Tabelaryczne zestawienie zapotrzebowania na ciepło dla pomieszczeń

a) parter

Nazwa pomieszczenia	Qp	1 + Ed	Qw	Qc
	[W]	-	[W]	[W]
(1)pokój dzienny	613	1,13	263	902
(2)pokój	437	1,11	142	659
(3)garderoba	56	1,03	23	80
(4)wiatrołap	241	1,05	39	292
(5)pokój	334	1,11	142	659
(6)WC	90	1,10	43	143
(7)kotłownia	72	1,08	35	113
(8)kuchnia	493	1,18	168	772
(9)komunikacja	10	1,00	62	71

b) poddasze

Nazwa pomieszczenia	Qp	1 + Ed	Qw	Qc
	[W]	-	[W]	[W]
(1)pokój	313	1,00	117	431
(2)pokój	692	1,01	184	887
(3)pokój	481	1,01	101	589
(4)pokój	560	1,01	101	669
(5)łazienka	282	0,98	66	343
(6)komunikacja	98	0,98	187	282

Zapotrzebowanie na ciepło dla całego budynku wynosi: Q_całk=6892W

Mała charakterystyka pomieszczeń i budynku

Objaśnienie do tabelek poniżej i do metodyka obliczeń:

• w celu wyznaczenia małej charakterystyki budynku posłużono się powierzchniami i kubaturami pomieszczeń wyznaczonymi przy sezonowym zapotrzebowaniu na ciepło

• wskaźniki oceny energetycznej budynku obliczono z następujących zależności:

a) w odniesieniu do powierzchni pojedynczego pomieszczenia:




A - powierzchnia danego pomieszczenia

Q - zapotrzebowanie na ciepło dla danego pomieszczenia

b) w odniesieniu do powierzchni całego budynku:




c) w odniesieniu do kubatury pojedynczego pomieszczenia:




V - kubatura danego pomieszczenia

d) w odniesieniu do kubatury całego budynku:




a)parter

Nazwa pomieszczenia	A	V	Q	qA	qV
	[m^2]	[	[W]
(1)pokój dzienny	24,3	67,068	902	37,12	13,45
(2)pokój	13,1	36,156	659	50,31	18,23
(3)garderoba	2,1	5,796	80	38,10	13,80
(4)wiatrołap	3,6	9,936	292	81,11	29,39
(5)pokój	13,1	36,156	659	50,31	18,23
(6)WC	4	11,04	143	35,69	12,93
(7)kotłownia	3,2	8,832	113	35,26	12,78
(8)kuchnia	15,5	42,78	772	49,83	18,05
(9)komunikacja	5,7	15,732	71	12,50	4,53

b) poddasze

Nazwa pomieszczenia	A	V	Q	qA	qV
	[m^2]	[	[W]
(1)pokój	10,7	29,96	431	40,23	14,37
(2)pokój	16,8	47,04	887	52,77	18,85
(3)pokój	9,2	25,76	589	64,02	22,86
(4)pokój	9,2	25,76	669	72,74	25,98
(5)łazienka	6	16,8	343	57,13	20,40
(6)komunikacja	17	47,6	282	16,61	5,93

cały budynek

153,5

426,5

6892

44,90

16,16

Wyznaczenie wskaźników jednostkowego zapotrzebowania na ciepło.

Objaśnienia do symboli użytych w obliczeniach

S_d20 - stopniodni 20-cia (wielkość wzięta z sezonowego zapotrzebowania na ciepło)

Q - całkowite zapotrzebowanie na ciepło (dla całego budynku)

q_A, q_V­ - wskaźniki oceny energetycznej całego budynku

t_e - temperatura otoczenia t_e=-18⁰C

t_i - temperatura wewnątrz pomieszczenia (zakładamy t_i=20⁰C dla całego pomieszczenia)

Dane:

Q=6892 W

q_A=44,90 W/m²

q_V=16,16 W/m³

S_d20=3706,9 Kd

t_i=20⁰C

t_e=-18⁰C

Wzory:










Obliczenia:


=



=



=


4. Dobór grzejników

• W projekcie zastosowano grzejnik Purmo P

• grzejniki są zaopatrzone w głowice termostatyczne

• parametry pracy instalacji są następujące: t_z/t_p=70⁰C/55⁰C

• wzory na podstawie, których wyznaczono moce cieplne grzejników są następujące:





Q_g^N - moc cieplna grzejnika wymagana wynikająca z obliczeń zapotrzebowania na ciepło

Q_g^P - moc cieplna skorygowana przy użyciu współczynnika korekcyjnego f


- współczynnik uwzględniający zastosowanie zaworu termostatycznego


- współczynnik uwzględniający położenie grzejnika w pomieszczeniu

• w przypadku gdy zapotrzebowanie na ciepło dla danego pomieszczenia było wysokie, a co za tym idzie konieczne było dobranie grzejnika o znacznych wymiarach wówczas projektowano n grzejników mniejszych o mocy łącznej wystarczającej do zaspokojenia zapotrzebowania na ciepło, czyli postępowano wg wzoru:





- moc cieplna dla jednego grzejnika

n - ilość grzejników w pomieszczeniu

• dla pomieszczeń gdzie obliczeniowe zapotrzebowanie na ciepło nie przekraczało 100W nie projektowano grzejników, grzejników jedynie rozrzucono na ciepło tego pomieszczenie na sąsiadujące pomieszczenia

• w przypadku schodów połączono obliczeniowe zapotrzebowanie na ciepło z obu kondygnacji, ponieważ dla całych schodów przewidziany jest jeden grzejnik

• Współczynniki korekcyjne, jakie zastosowano do obliczeń są następujące:

Dla temp. wewnętrznej 20⁰C f₁=1,25

Dla temp. wewnętrznej 24⁰C f₂=1,42

Dla grzejników rozmieszczonych przy ścianie zewnętrznej pod oknem
=1,0

Dla grzejników rozmieszczonych przy ścianie wewnętrznej naprzeciw okna
=1,1

Dla grzejników rozmieszczonych przy ścianie wewnętrznej z dala od okien i drzwi balkonowych
=1,2

Tabelaryczne zestawienie współczynników oraz mocy cieplnych

a) parter

Nazwa pomieszczenia	Q			Qg^N	f	Qg^P	n	Qg^ppoj
-	[W]	-	-	[W]	-	[W]	-	[W]
1.pokój dzienny	952	1,15	1	1095	1,25	1369	2	685
2.pokój	686	1,15	1	788	1,25	986	1	986
4.wiatrołap	292	1,15	1,2	403	1,25	504	1	504
5.pokój	686	1,15	1	788	1,25	986	1	986
6.łazienka	167	1,15	1	192	1,25	239	1	239
7.kotłownia	113	1,15	1,2	156	1,25	195	1	195
8.kuchnia	796	1,15	1	916	1,25	1144	1	1144

b) poddasze

Nazwa pomieszczenia	Q			Qg^N	f	Qg^P	n	Qg^ppoj
-	[W]	-	-	[W]	-	[W]	-	[W]
1.pokój	431	1,15	1	495	1,25	619	1	619
2.pokój	887	1,15	1	1019	1,25	1275	2	637
3.pokój	589	1,15	1	677	1,25	847	1	847
4.pokój	669	1,15	1	769	1,25	962	1	962
5.łazienka	343	1,15	1	394	1,42	560	1	560
6.komunikacja	282	1,15	1,2	390	1,25	487	1	487

Dobór typu grzejnika i zestawienie jego parametrów:

a) parter

Nazwa pomieszczenia	Wymiary grzejnika dł./wys. [mm]	Typoszereg	Rzeczywista moc [W]
1.pokój dzienny	1000/900mm	10	705 W
2.pokój	1000/600mm	10	503 W
4.wiatrołap	1000/600mm	10	503 W
5.pokój	1000/600mm	10	503 W
6.wc	400/900mm	10	282 W
7.kotłownia	400/600mm	10	201 W
8.kuchnia	1000/900mm	20	1169 W

b) poddasze

Nazwa pomieszczenia	Wymiary grzejnika dł./wys. [mm]	Typoszereg	Rzeczywista moc [W]
1.pokój	800/600mm	20	670 W
2.pokój	800/600mm	20	670 W
3.pokój	1200/900mm	10	846 W
4.pokój	1200/600mm	20	1006 W
5.łazienka	800/900mm	10	564 W
6.komunikacja	1000/600mm	10	503 W

5.Obliczenia hydrauliczne

Obliczenia średnic dla poszczególnych działek:




gdzie:

m - strumień masy wody obliczony ze wzoru:




c_p - ciepło właściwe wody (przyjęto c_p=4190 J/kgK)

t_z - temperatura zasilania równa 70^oC

t_p - temperatura powrotu równa 55^oC

w - prędkość przepływu wody w obliczanej działce. Dla obliczenia średnicy rur

przyjęto V_dop=0,5[m/s] (dla poziomych przewodów) oraz V_dop=0,4[m/s] (dla pionów)

ρ_p - gęstość wody powrotnej (ρ_p = 985,65
)

ρ_z -gęstości wody zasilającej (ρ_z = 977,7
)

ρ-średnia gęstość ρ=981,7


Tabelaryczne zestawienie średnic dla poszczególnych działek

Dzialka	Q	m	Vobl	d obl	d rz	V rz	d n
	[W]	[kg/s]	[m/s]	[m]	[m]	[m/s]	[mm]
1	510	0,008	0,5	0,005	0,016	0,073	16*2
2	510	0,008	0,5	0,005	0,016	0,073	16*2
3	1020	0,016	0,5	0,006	0,016	0,146	16*2
4	677	0,011	0,5	0,005	0,016	0,097	16*2
5	1697	0,027	0,5	0,008	0,016	0,243	16*2
6	390	0,006	0,5	0,004	0,016	0,056	16*2
7	2087	0,033	0,5	0,009	0,016	0,299	16*2
8	770	0,012	0,5	0,006	0,016	0,110	16*2
9	2857	0,045	0,5	0,011	0,016	0,410	16*2
10	495	0,008	0,5	0,005	0,016	0,071	16*2
11	3352	0,053	0,5	0,012	0,016	0,481	16*2
12	394	0,006	0,5	0,004	0,016	0,056	16*2
13	3746	0,060	0,5	0,012	0,016	0,537	16*2
14	3746	0,060	0,4	0,014	0,017	0,458	17*2
15	548	0,009	0,5	0,005	0,016	0,079	16*2
16	548	0,009	0,5	0,005	0,016	0,079	16*2
17	1096	0,017	0,5	0,007	0,016	0,157	16*2
18	788	0,013	0,5	0,006	0,016	0,113	16*2
19	1336	0,021	0,5	0,007	0,016	0,192	16*2
20	403	0,006	0,5	0,004	0,016	0,058	16*2
21	1739	0,028	0,5	0,008	0,016	0,249	16*2
22	788	0,013	0,5	0,006	0,016	0,113	16*2
23	191	0,003	0,5	0,003	0,016	0,027	16*2
24	979	0,016	0,5	0,006	0,016	0,140	16*2
25	2718	0,043	0,5	0,011	0,016	0,390	16*2
26	916	0,015	0,5	0,006	0,016	0,131	16*2
27	3634	0,058	0,5	0,012	0,016	0,521	16*2
28	7380	0,117	0,5	0,017	0,02	0,595	20*2
29	156	0,002	0,5	0,003	0,016	0,022	16*2
30	7536	0,120	0,5	0,018	0,02	0,608	20*2

Wyznaczenie strat ciśnienia dla poszczególnych działek:

Wyjaśnienie opisu stosowanego w poniższych tabelach:

Q - zapotrzebowanie na moc cieplną danego odcinka;

m - strumień masy przepływający przez dany odcinek;

l - długość działki;

d - średnica rury;

R - jednostkowe straty ciśnienia na długości działki(z nomogramu);

V - objętościowy strumień przepływający przez dany odcinek;

d_w - średnica wewnętrzna działki;

Z - straty miejscowe obliczone ze wzoru:




ρ_śr - gęstość czynnika przepływającego

v - prędkość przepływu;

Σς - suma współczynników strat miejscowych(odczytane z książki pani H. Koczyk)

Rl+Z - suma strat liniowych i miejscowych na danej działce.




Obieg	Działka	Moc Q	m	dw	Vrz	R	l	R*l	suma dzeta	Z	R*l+Z	uwagi
		[W]	[kg/s]	[m]	[m/s]	[Pa/m]	[m]	[Pa]	[-]	[Pa]	[Pa]
1	Z30	7536	439,7	0,016	0,61	235	0,76	178,6	12,35	2239,3	2417,9	kociol+kolano+trojnik+zawor
		Z29	156	9,2	0,012	0,02	1,5	1,72	2,58	1,85	0,5	3,0	grzejnik+kolano
		P30	7536	439,7	0,016	0,61	235	0,76	178,6	15,75	2876,7	3055,3	zawor o.+zawor zwr.+kolano+trojnik
		P29	156	9,2	0,012	0,02	1,5	1,72	2,58	0,35	0,1	2,6	kolano

Obieg	Działka	Moc Q	m	dw	Vrz	R	l	R*l	suma dzeta	Z	R*l+Z	uwagi
		[W]	[kg/s]	[m]	[m/s]	[Pa/m]	[m]	[Pa]	[-]	[Pa]	[Pa]
2	Z30	7536	439,7	0,016	0,61	235	0,76	178,6	12,35	2255,7	2434,3	kociol+kolano+trojnik+zawor
		Z28	7380	62,3	0,016	0,60	25	0,3	7,5	1,6	278,0	285,5	2trojniki
		Z27	3634	212,7	0,012	0,52	300	2,57	771	0,7	93,3	864,3	2kolana
		Z26	916	55,0	0,012	0,13	30	0,76	22,8	2,85	24,0	46,8	trojnik+kolano+grzejnik
		P30	7536	439,7	0,016	0,61	235	0,76	178,6	15,45	2821,9	3000,5	zawor o.+zawor zwr.+kolano+trojnik
		P28	7380	62,3	0,016	0,60	25	0,3	7,5	0,9	156,4	163,9	trojnik
		P27	3634	212,7	0,012	0,52	300	2,57	771	0,7	93,3	864,3	2kolana
		P26	916	55,0	0,012	0,13	30	0,76	22,8	1,25	10,5	33,3	trojnik+kolano

Obieg	Działka	Moc Q	m	dw	Vrz	R	l	R*l	suma dzeta	Z	R*l+Z	uwagi
		[W]	[kg/s]	[m]	[m/s]	[Pa/m]	[m]	[Pa]	[-]	[Pa]	[Pa]
3	Z30	7536	437,3	0,016	0,61	235	0,76	178,6	12,35	2255,7	2434,3	kociol+kolano+trojnik+zawor
		Z28	7380	62,0	0,016	0,60	25	0,3	7,5	1,6	282,7	290,2	2trojniki
		Z27	3634	211,5	0,012	0,52	300	2,57	771	0,7	92,9	863,9	2kolana
		Z25	2718	157,7	0,012	0,39	150	3,93	589,5	0,35	26,1	615,6	kolano
		Z24	979	58,7	0,012	0,14	35	1,49	52,15	1,5	14,4	66,6	trojnik
		Z23	191	11,0	0,012	0,03	1,8	2,5	4,5	2,15	0,8	5,3	trojnik+kolano+grzejnik
		P30	7536	437,3	0,016	0,61	235	0,76	178,6	15,45	2821,9	3000,5	zawor o.+zawor zwr.+kolano+trojnik
		P28	7380	62,0	0,016	0,60	25	0,3	7,5	0,9	159,0	166,5	trojnik
		P27	3634	211,5	0,012	0,52	300	2,57	771	0,7	92,9	863,9	2kolana
		P25	2718	157,7	0,012	0,39	150	3,93	589,5	0,35	26,1	615,6	kolano
		P24	979	58,7	0,012	0,14	35	1,49	52,15	0,9	8,7	60,8	trojnik
		P23	191	11,0	0,012	0,03	1,8	2,5	4,5	1,25	0,4	4,9	trojnik+kolano

Obieg	Działka	Moc Q	m	dw	Vrz	R	l	R*l	suma dzeta	Z	R*l+Z	uwagi
4		[W]	[kg/s]	[m]	[m/s]	[Pa/m]	[m]	[Pa]	[-]	[Pa]	[Pa]
		Z30	7536	437,3	0,016	0,61	235	0,76	178,6	12,35	2255,7	2434,3	kociol+kolano+trojnik+zawor
		Z28	7380	62,0	0,016	0,60	25	0,3	7,5	1,6	282,7	290,2	2trojniki
		Z27	3634	211,5	0,012	0,52	300	2,57	771	0,7	92,9	863,9	2kolana
		Z25	2718	156,8	0,012	0,39	150	3,93	589,5	0,35	26,1	615,6	kolano
		Z24	979	58,4	0,012	0,14	35	1,49	52,15	1,5	14,4	66,6	trojnik
		Z22	788	47,7	0,012	0,11	26	3,89	101,14	1,85	11,6	112,7	kolano+grzejnik
		P30	7536	437,3	0,016	0,61	235	0,76	178,6	15,45	2821,9	3000,5	zawor o.+zawor zwr.+kolano+trojnik
		P28	7380	62,0	0,016	0,60	25	0,3	7,5	0,9	159,0	166,5	trojnik
		P27	3634	211,5	0,012	0,52	300	2,57	771	0,7	92,9	863,9	2kolana
		P25	2718	156,8	0,012	0,39	150	3,93	589,5	0,35	26,1	615,6	kolano
		P24	979	58,4	0,012	0,14	35	1,49	52,15	0,3	2,9	55,0	trojnik
		P22	788	47,7	0,012	0,11	26	3,89	101,14	0,35	2,2	103,3	kolano

Obieg	Działka	Moc Q	m	dw	Vrz	R	l	R*l	suma dzeta	Z	R*l+Z	uwagi
5		[W]	[kg/s]	[m]	[m/s]	[Pa/m]	[m]	[Pa]	[-]	[Pa]	[Pa]
		Z30	7536	437,3	0,016	0,61	235	0,76	178,6	12,35	2255,7	2434,3	kociol+kolano+trojnik+zawor
		Z28	7380	62,0	0,016	0,60	25	0,3	7,5	1,6	282,7	290,2	2trojniki
		Z27	3634	211,5	0,012	0,52	300	2,57	771	0,7	92,9	863,9	2kolana
		Z25	2718	156,8	0,012	0,39	150	3,93	589,5	0,35	26,1	615,6	kolano
		Z21	1739	102,7	0,012	0,25	85	1,07	90,95	0,3	9,1	100,1	trojnik
		Z20	403	22,0	0,012	0,06	6	1,94	11,64	3,2	5,3	16,9	2kolana+grzejnik+trojnik
		P30	7536	437,3	0,016	0,61	235	0,76	178,6	15,45	2821,9	3000,5	zawor o.+zawor zwr.+kolano+trojnik
		P28	7380	62,0	0,016	0,60	25	0,3	7,5	0,9	159,0	166,5	trojnik
		P27	3634	211,5	0,012	0,52	300	2,57	771	0,7	92,9	863,9	2kolana
		P25	2718	156,8	0,012	0,39	150	3,93	589,5	0,35	26,1	615,6	kolano
		P21	1739	102,7	0,012	0,25	85	1,07	90,95	0,3	9,1	100,1	trojnik

Obieg	Działka	Moc Q	m	dw	Vrz	R	l	R*l	suma dzeta	Z	R*l+Z	uwagi
6		[W]	[kg/s]	[m]	[m/s]	[Pa/m]	[m]	[Pa]	[-]	[Pa]	[Pa]
		Z30	7536	437,3	0,016	0,61	235	0,76	178,6	12,35	2255,7	2434,3	kociol+kolano+trojnik+zawor
		Z28	7380	62,0	0,016	0,60	25	0,3	7,5	1,6	282,7	290,2	2trojniki
		Z27	3634	211,5	0,012	0,52	300	2,57	771	0,7	92,9	863,9	2kolana
		Z25	2718	156,8	0,012	0,39	150	3,93	589,5	0,35	26,1	615,6	kolano
		Z21	1739	102,1	0,012	0,25	85	1,07	90,95	0,3	9,1	100,1	trojnik
		Z19	1336	77,0	0,012	0,19	50	3,44	172	1	18,1	190,1	trojnik
		Z18	788	47,7	0,012	0,11	28	3,89	108,92	1,85	11,6	120,5	kolano+grzejnik
		P30	7536	437,3	0,016	0,61	235	0,76	178,6	15,45	2821,9	3000,5	zawor o.+zawor zwr.+kolano+trojnik
		P28	7380	62,0	0,016	0,60	25	0,3	7,5	0,9	159,0	166,5	trojnik
		P27	3634	211,5	0,012	0,52	300	2,57	771	0,7	92,9	863,9	2kolana
		P25	2718	156,8	0,012	0,39	150	3,93	589,5	0,35	26,1	615,6	kolano
		P21	1739	102,1	0,012	0,25	85	1,07	90,95	0,3	9,1	100,1	trojnik
		P19	1336	77,0	0,012	0,19	50	3,44	172	0	0,0	172,0	_
		P18	788	47,7	0,012	0,11	28	3,89	108,92	0,95	6,0	114,9	trojnik+kolano

Obieg	Działka	Moc Q	m	dw	Vrz	R	l	R*l	suma dzeta	Z	R*l+Z	uwagi
7		[W]	[kg/s]	[m]	[m/s]	[Pa/m]	[m]	[Pa]	[-]	[Pa]	[Pa]
		Z30	7536	437,3	0,016	0,61	235	0,76	178,6	12,35	2255,7	2434,3	kociol+kolano+trojnik+zawor
		Z28	7380	62,0	0,016	0,60	25	0,3	7,5	1,6	282,7	290,2	2trojniki
		Z27	3634	211,5	0,012	0,52	300	2,57	771	0,7	92,9	863,9	2kolana
		Z25	2718	156,8	0,012	0,39	150	3,93	589,5	0,35	26,1	615,6	kolano
		Z21	1739	102,1	0,012	0,25	85	1,07	90,95	0,3	9,1	100,1	trojnik
		Z19	1336	76,6	0,012	0,19	50	3,44	172	1	18,1	190,1	trojnik
		Z17	1096	62,3	0,012	0,16	38	1,52	57,76	0	0,0	57,8	_
		Z16	548	33,0	0,012	0,08	12	4	48	2,85	8,7	56,7	trojnik+kolano+grzejnik
		P30	7536	437,3	0,016	0,61	235	0,76	178,6	15,45	2821,9	3000,5	zawor o.+zawor zwr.+kolano+trojnik
		P28	7380	62,0	0,016	0,60	25	0,3	7,5	0,9	159,0	166,5	trojnik
		P27	3634	211,5	0,012	0,52	300	2,57	771	0,7	92,9	863,9	2kolana
		P25	2718	156,8	0,012	0,39	150	3,93	589,5	0,35	26,1	615,6	kolano
		P21	1739	102,1	0,012	0,25	85	1,07	90,95	0,3	9,1	100,1	trojnik
		P19	1336	76,6	0,012	0,19	50	3,44	172	0	0,0	172,0	_
		P17	1096	62,3	0,012	0,16	38	1,52	57,76	0,6	7,3	65,0	trojnik
		P16	548	33,0	0,012	0,08	12	4	48	0,95	2,9	50,9	trojnik+kolano

Obieg	Działka	Moc Q	m	dw	Vrz	R	l	R*l	suma dzeta	Z	R*l+Z	uwagi
8		[W]	[kg/s]	[m]	[m/s]	[Pa/m]	[m]	[Pa]	[-]	[Pa]	[Pa]
		Z30	7536	437,3	0,016	0,61	235	0,76	178,6	12,35	2255,7	2434,3	kociol+kolano+trojnik+zawor
		Z28	7380	62,0	0,016	0,60	25	0,3	7,5	1,6	282,7	290,2	2trojniki
		Z27	3634	211,5	0,012	0,52	300	2,57	771	0,7	92,9	863,9	2kolana
		Z25	2718	156,8	0,012	0,39	150	3,93	589,5	0,35	26,1	615,6	kolano
		Z21	1739	102,1	0,012	0,25	85	1,07	90,95	0,3	9,1	100,1	trojnik
		Z19	1336	76,6	0,012	0,19	50	3,44	172	1	18,1	190,1	trojnik
		Z17	1096	62,3	0,012	0,16	38	1,52	57,76	0	0,0	57,8	_
		Z15	548	33,0	0,012	0,08	12	0,86	10,32	2,85	8,7	19,1	trojnik+kolano+grzejnik
		P30	7536	437,3	0,016	0,61	235	0,76	178,6	15,45	2821,9	3000,5	zawor o.+zawor zwr.+kolano+trojnik
		P28	7380	62,0	0,016	0,60	25	0,3	7,5	0,9	159,0	166,5	trojnik
		P27	3634	211,5	0,012	0,52	300	2,57	771	0,7	92,9	863,9	2kolana
		P25	2718	156,8	0,012	0,39	150	3,93	589,5	0,35	26,1	615,6	kolano
		P21	1739	102,1	0,012	0,25	85	1,07	90,95	0,3	9,1	100,1	trojnik
		P19	1336	76,6	0,012	0,19	50	3,44	172	0	0,0	172,0	_
		P17	1096	62,3	0,012	0,16	38	1,52	57,76	0,6	7,3	65,0	trojnik
		P15	548	33,0	0,012	0,08	12	0,86	10,32	0,95	2,9	13,2	trojnik+kolano

Obieg	Działka	Moc Q	m	dw	Vrz	R	l	R*l	suma dzeta	Z	R*l+Z	uwagi
9		[W]	[kg/s]	[m]	[m/s]	[Pa/m]	[m]	[Pa]	[-]	[Pa]	[Pa]
		Z30	7536	437,3	0,016	0,61	235	0,76	178,6	12,35	2255,7	2434,3	kociol+kolano+trojnik+zawor
		Z28	7380	62,0	0,016	0,60	25	0,3	7,5	1,6	282,7	290,2	2trojniki
		Z14	3746	220,0	0,013	0,46	215	2,8	602	0,35	36,0	638,0	kolano
		Z13	3746	220,0	0,012	0,54	300	2,85	855	0,35	49,5	904,5	kolano
		Z12	394	22,0	0,012	0,06	5,5	1,72	9,46	2,15	3,3	12,8	trojnik+kolano+grzejnik
		P30	7536	437,3	0,016	0,61	235	0,76	178,6	15,45	2821,9	3000,5	zawor o.+zawor zwr.+kolano+trojnik
		P28	7380	62,0	0,016	0,60	25	0,3	7,5	0,9	159,0	166,5	trojnik
		P14	3746	220,0	0,013	0,46	215	2,8	602	0,35	36,0	638,0	kolano
		P13	3746	220,0	0,012	0,54	300	2,85	855	0,35	49,5	904,5	kolano
		P12	394	22,0	0,012	0,06	5,5	1,72	9,46	0,95	1,5	10,9	trojnik+kolano

Obieg	Działka	Moc Q	m	dw	Vrz	R	l	R*l	suma dzeta	Z	R*l+Z	uwagi
10		[W]	[kg/s]	[m]	[m/s]	[Pa/m]	[m]	[Pa]	[-]	[Pa]	[Pa]
		Z30	7536	437,3	0,016	0,61	235	0,76	178,6	12,35	2255,7	2434,3	kociol+kolano+trojnik+zawor
		Z28	7380	62,0	0,016	0,60	25	0,3	7,5	1,6	282,7	290,2	2trojniki
		Z14	3746	220,0	0,013	0,46	215	2,8	602	0,35	36,0	638,0	kolano
		Z13	3746	220,0	0,012	0,54	300	2,85	855	0,35	49,5	904,5	kolano
		Z11	3352	194,4	0,012	0,48	265	1,82	482,3	1	113,6	595,9	trojnik
		Z10	495	29,3	0,012	0,07	12	3,97	47,64	1,85	4,6	52,2	kolano+grzejnik
		P30	7536	437,3	0,016	0,61	235	0,76	178,6	15,45	2821,9	3000,5	zawor o.+zawor zwr.+kolano+trojnik
		P28	7380	62,0	0,016	0,60	25	0,3	7,5	0,9	159,0	166,5	trojnik
		P14	3746	220,0	0,013	0,46	215	2,8	602	0,35	36,0	638,0	kolano
		P13	3746	220,0	0,012	0,54	300	2,85	855	0,35	49,5	904,5	kolano
		P11	3352	194,4	0,012	0,48	265	1,82	482,3	0,3	34,1	516,4	trojnik
		P10	495	29,3	0,012	0,07	12	3,97	47,64	1,25	3,1	50,7	trojnik+kolano

Obieg	Działka	Moc Q	m	dw	Vrz	R	l	R*l	suma dzeta	Z	R*l+Z	uwagi
11		[W]	[kg/s]	[m]	[m/s]	[Pa/m]	[m]	[Pa]	[-]	[Pa]	[Pa]
		Z30	7536	437,3	0,016	0,61	235	0,76	178,6	12,35	2255,7	2434,3	kociol+kolano+trojnik+zawor
		Z28	7380	62,0	0,016	0,60	25	0,3	7,5	1,6	282,7	290,2	2trojniki
		Z14	3746	220,0	0,013	0,46	215	2,8	602	0,35	36,0	638,0	kolano
		Z13	3746	220,0	0,012	0,54	300	2,85	855	0,35	49,5	904,5	kolano
		Z11	3352	194,4	0,012	0,48	265	1,82	482,3	1	113,6	595,9	trojnik
		Z9	2857	165,0	0,012	0,41	175	1,5	262,5	0	0,0	262,5	_
		Z8	770	44,0	0,012	0,11	19	6,3	119,7	3,55	21,1	140,8	trojnik+3kolana+grzejnik
		P30	7536	437,3	0,016	0,61	235	0,76	178,6	15,45	2821,9	3000,5	zawor o.+zawor zwr.+kolano+trojnik
		P28	7380	62,0	0,016	0,60	25	0,3	7,5	0,9	159,0	166,5	trojnik
		P14	3746	220,0	0,013	0,46	215	2,8	602	0,35	36,0	638,0	kolano
		P13	3746	220,0	0,012	0,54	300	2,85	855	0,35	49,5	904,5	kolano
		P11	3352	194,4	0,012	0,48	265	1,82	482,3	0,3	34,1	516,4	trojnik
		P9	2857	165,0	0,012	0,41	175	1,5	262,5	0	0,0	262,5	_
			770	44,0	0,012	0,11	19	6,3	119,7	1,65	9,8	129,5	trojnik+3kolana

Obieg	Działka	Moc Q	m	dw	Vrz	R	l	R*l	suma dzeta	Z	R*l+Z	uwagi
12		[W]	[kg/s]	[m]	[m/s]	[Pa/m]	[m]	[Pa]	[-]	[Pa]	[Pa]
		Z30	7536	437,3	0,016	0,61	235	0,76	178,6	12,35	2255,7	2434,3	kociol+kolano+trojnik+zawor
		Z28	7380	62,0	0,016	0,60	25	0,3	7,5	1,6	282,7	290,2	2trojniki
		Z14	3746	220,0	0,013	0,46	215	2,8	602	0,35	36,0	638,0	kolano
		Z13	3746	220,0	0,012	0,54	300	2,85	855	0,35	49,5	904,5	kolano
		Z11	3352	194,4	0,012	0,48	265	1,82	482,3	1	113,6	595,9	trojnik
		Z9	2857	165,0	0,012	0,41	175	1,5	262,5	0	0,0	262,5	_
		Z7	770	121,0	0,012	0,30	110	0,2	22	1	43,9	65,9	trojnik
		Z6	390	22,0	0,012	0,06	5,5	0,08	0,44	2,45	3,8	4,2	trojnik+kolano+grzejnik
		P30	7536	437,3	0,016	0,61	235	0,76	178,6	15,45	2821,9	3000,5	zawor o.+zawor zwr.+kolano+trojnik
		P28	7380	62,0	0,016	0,60	25	0,3	7,5	0,9	159,0	166,5	trojnik
		P14	3746	220,0	0,013	0,46	215	2,8	602	0,35	36,0	638,0	kolano
		P13	3746	220,0	0,012	0,54	300	2,85	855	0,35	49,5	904,5	kolano
		P11	3352	194,4	0,012	0,48	265	1,82	482,3	0,3	34,1	516,4	trojnik
		P9	2857	165,0	0,012	0,41	175	1,5	262,5	0	0,0	262,5	_
		P7	770	121,0	0,012	0,30	110	0,2	22	0,6	26,3	48,3	trojnik
		P6	390	22,0	0,012	0,06	5,5	0,08	0,44	1,25	1,9	2,4	trojnik+kolano

Obieg	Działka	Moc Q	m	dw	Vrz	R	l	R*l	suma dzeta	Z	R*l+Z	uwagi
13		[W]	[kg/s]	[m]	[m/s]	[Pa/m]	[m]	[Pa]	[-]	[Pa]	[Pa]
		Z30	7536	437,3	0,016	0,61	235	0,76	178,6	12,35	2255,7	2434,3	kociol+kolano+trojnik+zawor
		Z18	7380	62,0	0,016	0,60	25	0,3	7,5	1,6	282,7	290,2	2trojniki
		Z14	3746	220,0	0,013	0,46	215	2,8	602	0,35	36,0	638,0	kolano
		Z13	3746	220,0	0,012	0,54	300	2,85	855	0,35	49,5	904,5	kolano
		Z11	3352	194,4	0,012	0,48	265	1,82	482,3	1	113,6	595,9	trojnik
		Z9	2857	165,0	0,012	0,41	175	1,5	262,5	0	0,0	262,5	_
		Z7	770	121,0	0,012	0,30	110	0,2	22	1	43,9	65,9	trojnik
		Z5	1697	99,0	0,012	0,24	185	3,2	592	0	0,0	592,0	_
		Z4	677	40,3	0,012	0,10	18	3,8	68,4	2,45	11,3	79,7	trojnik+kolano+grzejnik
		P30	7536	437,3	0,016	0,61	235	0,76	178,6	15,45	2821,9	3000,5	zawor o.+zawor zwr.+kolano+trojnik
		P18	7380	62,0	0,016	0,60	25	0,3	7,5	0,9	159,0	166,5	trojnik
		P14	3746	220,0	0,013	0,46	215	2,8	602	0,35	36,0	638,0	kolano
		P13	3746	220,0	0,012	0,54	300	2,85	855	0,35	49,5	904,5	kolano
		P11	3352	194,4	0,012	0,48	265	1,82	482,3	0,3	34,1	516,4	trojnik
		P9	2857	165,0	0,012	0,41	175	1,5	262,5	0	0,0	262,5	_
		P7	770	121,0	0,012	0,30	110	0,2	22	0,6	26,3	48,3	trojnik
		P5	1697	99,0	0,012	0,24	185	3,2	592	0	0,0	592,0	_
		P4	677	40,3	0,012	0,10	18	3,8	68,4	0,95	4,4	72,8	trojnik+kolano

Obieg	Działka	Moc Q	m	dw	Vrz	R	l	R*l	suma dzeta	Z	R*l+Z	uwagi
14		[W]	[kg/s]	[m]	[m/s]	[Pa/m]	[m]	[Pa]	[-]	[Pa]	[Pa]
		Z30	7536	437,3	0,016	0,61	235	0,76	178,6	12,35	2255,7	2434,3	kociol+kolano+trojnik+zawor
		Z18	7380	62,0	0,016	0,60	25	0,3	7,5	1,6	282,7	290,2	2trojniki
		Z14	3746	220,0	0,013	0,46	215	2,8	602	0,35	36,0	638,0	kolano
		Z13	3746	220,0	0,012	0,54	300	2,85	855	0,35	49,5	904,5	kolano
		Z11	3352	194,4	0,012	0,48	265	1,82	482,3	1	113,6	595,9	trojnik
		Z9	2857	165,0	0,012	0,41	175	1,5	262,5	0	0,0	262,5	_
		Z7	770	121,0	0,012	0,30	110	0,2	22	1	43,9	65,9	trojnik
		Z5	1697	99,0	0,012	0,24	185	3,2	592	0	0,0	592,0	_
		Z3	1020	58,7	0,012	0,15	35	1,06	37,1	0	0,0	37,1	_
		Z1	510	29,3	0,012	0,07	12	3,97	47,64	1,85	4,8	52,5	grzejnik+kolano
		P30	7536	437,3	0,016	0,61	235	0,76	178,6	15,45	2821,9	3000,5	zawor o.+zawor zwr.+kolano+trojnik
		P18	7380	62,0	0,016	0,60	25	0,3	7,5	0,9	159,0	166,5	trojnik
		P14	3746	220,0	0,013	0,46	215	2,8	602	0,35	36,0	638,0	kolano
		P13	3746	220,0	0,012	0,54	300	2,85	855	0,35	49,5	904,5	kolano
		P11	3352	194,4	0,012	0,48	265	1,82	482,3	0,3	34,1	516,4	trojnik
		P9	2857	165,0	0,012	0,41	175	1,5	262,5	0	0,0	262,5	_
		P7	770	121,0	0,012	0,30	110	0,2	22	0,6	26,3	48,3	trojnik
		P5	1697	99,0	0,012	0,24	185	3,2	592	0	0,0	592,0	_
		P3	1020	58,7	0,012	0,15	35	1,06	37,1	0,6	6,3	43,4	trojnik
		P1	510	29,3	0,012	0,07	12	3,97	47,64	0,35	0,9	48,6	kolano

Obieg	Działka	Moc Q	m	dw	Vrz	R	l	R*l	suma dzeta	Z	R*l+Z	uwagi
15		[W]	[kg/s]	[m]	[m/s]	[Pa/m]	[m]	[Pa]	[-]	[Pa]	[Pa]
		Z30	7536	437,3	0,016	0,61	235	0,76	178,6	12,35	2255,7	2434,3	kociol+kolano+trojnik+zawor
		Z18	7380	62,0	0,016	0,60	25	0,3	7,5	1,6	282,7	290,2	2trojniki
		Z14	3746	220,0	0,013	0,46	215	2,8	602	0,35	36,0	638,0	kolano
		Z13	3746	220,0	0,012	0,54	300	2,85	855	0,35	49,5	904,5	kolano
		Z11	3352	194,4	0,012	0,48	265	1,82	482,3	1	113,6	595,9	trojnik
		Z9	2857	165,0	0,012	0,41	175	1,5	262,5	0	0,0	262,5	_
		Z7	770	121,0	0,012	0,30	110	0,2	22	1	43,9	65,9	trojnik
		Z5	1697	99,0	0,012	0,24	185	3,2	592	0	0,0	592,0	_
		Z3	1020	58,7	0,012	0,15	35	1,06	37,1	0	0,0	37,1	_
		Z2	510	29,3	0,012	0,07	12	1,3	15,6	2,45	6,4	22,0	grzejnik+kolano+trojnik
		P30	7536	437,3	0,016	0,61	235	0,76	178,6	15,45	2821,9	3000,5	zawor o.+zawor zwr.+kolano+trojnik
		P18	7380	62,0	0,016	0,60	25	0,3	7,5	0,9	159,0	166,5	trojnik
		P14	3746	220,0	0,013	0,46	215	2,8	602	0,35	36,0	638,0	kolano
		P13	3746	220,0	0,012	0,54	300	2,85	855	0,35	49,5	904,5	kolano
		P11	3352	194,4	0,012	0,48	265	1,82	482,3	0,3	34,1	516,4	trojnik
		P9	2857	165,0	0,012	0,41	175	1,5	262,5	0	0,0	262,5	_
		P7	770	121,0	0,012	0,30	110	0,2	22	0,6	26,3	48,3	trojnik
		P5	1697	99,0	0,012	0,24	185	3,2	592	0	0,0	592,0	_
		P3	1020	58,7	0,012	0,15	35	1,06	37,1	0,6	6,3	43,4	trojnik
		P2	510	29,3	0,012	0,07	12	1,3	15,6	0,35	0,9	16,5	kolano




Dla wszystkich obiegów obliczono starty ciśnienia zgodnie z zależnością:




Obliczono wartość ciśnienia czynnego grawitacyjnego w obiegach:




Ustalono, który z obiegów jest najniekorzystniejszy, tzn. dla którego wyrażenie:




osiąga wartość maksymalną (obieg krytyczny)

Dla obiegu krytycznego dobrano zawór termostatyczny wykorzystując kryterium dławienia i określono stratę ciśnienia na zaworze
przy obliczeniowym przepływie przez grzejnik.

Ciśnienie dyspozycyjne wytworzone przez pompę w instalacji określono według zależności:




Ciśnienie dyspozycyjne(wytworzone przez pompę):




14-obieg najbardziej niekorzystny(najbardziej oddalony i obciążony grzejnik)

Założenie:

a=0,5




Dla pozostałych obiegów (poza najniekorzystniejszym) stratę ciśnienia na zaworze termostatycznym określono wg zależności:




Dla wszystkich zaworów termostatycznych w oparciu o wartości
i


określono nastawę wstępną zaworu z katalogu firmy PURMO.

Straty ciśnienia w poszczególnych obiegach:

Obieg	Pstr	delta Pr	delta Pz	autorytet	Nastawa
	[Pa]	[Pa]	[Pa]	[-]	[-]
1	5478,8	5437,2	18622,4	0,77	1
2	7692,8	7656,9	16402,7	0,68	2
3	8988,2	8952,3	15107,3	0,63	1
4	9188,3	9146,6	14913,0	0,62	1
5	9081,5	9039,8	15019,8	0,62	1
6	9648,2	9606,6	14453,0	0,60	2
7	9643,3	9607,3	14452,3	0,60	1
8	9567,9	9532,0	14527,6	0,60	1
9	9000,4	8930,8	15128,8	0,63	1
10	10191,8	10128,0	13931,6	0,58	1
11	10884,2	10820,4	13239,2	0,55	2
12	10734,7	10670,9	13388,7	0,56	1
13	12064,6	11995,1	12064,5	0,50	1
14	12093,6	12029,8	12029,8	0,50	1
15	12031,1	11967,3	12092,3	0,50	1

Dobór elementów wyposażenia instalacji:

Dobór źródła ciepła(zestaw).

Zapotrzebowanie na ciepło dla budynku, dla którego projektowana jest instalacja centralnego ogrzewania wynosi 8082W(∑Q*
czyli 8 kW. Dobrano kocioł Vitodens100 o mocy od 6 do 24 [kW]:

• Rodzaj paliwa - gaz ziemny GZ50

• Kocioł wiszący

• Dwufunkcyjny

• Zapłon elektroniczny

• Komora spalania - zamknięta

• Maksymalna temperatura pracy - do 100 stopni Celsjusza

• Wbudowana pompa obiegowa

• Wbudowane naczynie wzbiorcze

• Możliwość współpracy z zasobnikiem (stal emaliowana)

Odpowietrzenie instalacji:

Każdy grzejnik wyposażony jest standardowo w ręczny odpowietrznik.

Określenie wymagań dla kotłowni:

Dla projektowanej kotłowni (a więc o mocy do 24kW) powinny być spełnione następujące wymagania:

• kotły mogą być umieszczone w piwnicy lub na dolnej kondygnacji budynku w pomieszczeniach nie przeznaczonych do stałego przebywania ludzi (pomieszczenia pomocnicze w mieszkaniu), kotłów nie należy ustawiać: na klatkach schodowych, przedsionkach oraz w pomieszczeniach, w których są przerabiane składowane lub wytwarzane materiały niebezpieczne pożarowo

• wysokość pomieszczenia powinna być taka , aby zapewnić możliwość obsługi nie mniejszą niż 2,2m. W istniejących budynkach dopuszcza się instalowanie kotłów w pomieszczeniach o wysokości co najmniej 1,9m pod warunkiem sprawnej instalacji

• pomieszczenie kotłów powinno mieć niezamykany otwór wentylacji nawiewnej o powierzchni minimum 200cm², którego dolna krawędź powinna być umieszczona na wysokości maksimum 30cm nad podłogą oraz niezamykany otwór wentylacji wywiewnej o powierzchni minimum 200cm², umieszczony możliwie blisko stropu

• dopuszcza się doprowadzenie powietrza zewnętrznego z pomieszczeń sąsiednich wyposażonych w wentylację naturalną nawiewną. Wymagane są wtedy otwory w ścianie lub kanał doprowadzający powietrze zewnętrzne

• podłoga lub ściana bezpośrednio pod kotłem nie może być wykonana z materiałów palnych. W przypadku wykonania podłogi lub ściany z materiałów palnych, powierzchnię w odległości minimum 0,5mod krawędzi kotła powinny być pokryte materiałem niepalnym

• kotły należy instalować w taki sposób, by aby odległość między przegrodą, w której są umieszczone otwory wentylacji nawiewnej a palnikami kotła była nie mniejsza jak 1,5m. Odległości tylnych i bocznych ścian kotłów od ścian pomieszczenia kotłowni powinny być nie mniejsze niż 1m.

• pomieszczenie kotłowni powinno mieć drzwi zewnętrzne lub łatwy dostęp do klatki schodowej spełniającej wymagania drogi ewakuacyjnej. Drogi ewakuacji z kotłowni powinny być zgodne z wymogami warunków technicznych, jakimi powinny odpowiadać budynki,drzwi i luki powinny się otwierać zgodnie z kierunkiem drogi ewakuacyjnej i powinny być samozamykające się, bezzamkowe

Pomieszczenie kotłowni powinno stanowić wydzieloną strefę pożarową. Wymagania minimalne odporności ogniowej są następujące:

• ściany i stropy zlokalizowane w budynkach mieszkalnych, zamieszkania zbiorowego i użyteczności publicznej powinny mieć odporność ogniową co najmniej 60 min, a zamknięcia otworów - min 30 minut

• podłoga powinna być wykonana z materiałów niepalnych

• przejścia przewodów przez ognioodporne ściany i stropy powinny zapewniać ognioszczelność, być wykonane z materiałów niepalnych

• w pomieszczeniu kotłowni nie powinno być kabli i instalacji elektrycznych przeznaczonych dla innych pomieszczeń

• przewody w kotłowni powinny być prowadzone tak, aby wysokość przejścia nie była mniejsza jak 2m

• na podejściu instalacji wodociągowej do napełniania powinien być zainstalowany wodomierz, manometr, zawór odcinający, zawór zwrotny oraz wężyk do złączki

• pomieszczenie kotłowni wraz z towarzyszącymi powinno mieć wydzieloną rozdzielnię elektryczną oraz dostępny z zewnątrz awaryjny wyłącznik prądu dla natychmiastowego wyłączenia prądu w kotłowni.

• kotłownie opalane gazem powinny być wyposażone w umieszczony na zewnątrz budynku główny kurek odcinania dopływu gazu, a dla kotłowni położonych powyżej przyziemia dodatkowy kurek na zewnątrz, dostępny z dróg ewakuacyjnych

• przewody instalacji elektrycznej prowadzone w kotłowniach opalanych gazem ziemnym powinny być prowadzone poniżej dolnej krawędzi otworu wentylacji wywiewnej pomieszczenia kotłowni

Zestawienie materiałów:

L.p.	Nazwa	Producent	Typ/Dnom­	Ilość	Jedn. miary
1	przewody PE	Firma Wavin	mm	65,25	metry
							mm	2,76
							mm	1,84
							kolano 90^0	23
							trójnik	14
3	Kocioł(zestaw)	Firma Viessmann	Vitodens100	1	brak
4	grzejniki	Firma Purmo grzejniki typu PV	10/1000/900	2	brak
							10/1000/600	4
							10/400/900	1
							10/400/600	1
							20/1000/900	1
							200/800/600	3
							10/1200/900	1
							20/1200/600	1
							10/800/900	1
9	odpowietrzniki ręczne do grzejników	Firma Purmo	GZ	15	brak

16

---
