SPRZĘT POŻARNICZY
LITERATURA:
Regulamin ćwiczeń z podstawowym sprzętem pożarniczym;
Katalog techniki p.poż - 2 tomy;
Podręcznik młodszego podoficera pożarnictwa;
Podręcznik starszego podoficera pożarnictwa;
Obsługa motopomp;
Instrukcje obsługi ...;
Polskie Normy (PN)
OGÓLNY PODZIAŁ SPRZETU POŻARNICZEGO.
Podział sprzętu pożarniczego wg przeznaczenia - PN - 75/M-51000.
SPRZĘT GAŚNICZY:
sprzęt wodny;
sprzęt pianowy;
sprzęt hydrantowy;
sprzęt pomocniczy ...;
SPRZĘT GAŚNICZY - sprzęt pożarniczy przeznaczony do dostarczania środków gaśniczych na miejsce pożaru np.: - węże pożarnicze, rozdzielacz, prądownice wodne itp.
SPRZĘT RATOWNICZY:
sprzęt ratownictwa technicznego;
drabiny pożarnicze przenośne, itp.
SPRZĘT RATOWNICZY - jest to sprzęt pożarniczy przeznaczony do prowadzenia akcji ratowniczo - technicznych oraz do ratowania ludzi i dóbr materialnych np.:
linki ratownicze;
drabiny pożarnicze;
aparaty powietrzne;
zestawy ratownictwa technicznego
UZBROJENIE OSOBISTE:
hełm strażacki;
pas strażacki;
zatrzaśnik duży, itp.;
UZBROJENIE OSOBISTE - sprzęt pożarniczy stanowiący wyposażenie osobiste strażaka lub służący do ochrony osobistej w czasie akcji gaśniczej lub ratowniczej.
POJAZDY POŻARNICZE:
samochody gaśnicze;
samochody specjalne;
przyczepy pożarnicze;
sprzęt transportowy specjalny;
POJAZDY POŻARNICZE - samochody i przyczepy specjalne użytkowane przez straże pożarne stosowane do wykonywania zadań przy akcji ratowniczo - gaśniczej np.:
samochody gaśnicze (GBA 2,5/16);
samochody specjalne (SOn -8);
przyczepy pożarnicze (gaśnicza), itp
SPRZĘT POŻARNICZY - jest to przenośny lub przewoźny specjalistyczny sprzęt przeznaczony do gaszenia pożarów, prowadzenia akcji ratowniczej, oraz specjalistyczny sprzęt ochronny stosowany przez straże pożarne.
WYPOSAŻENIE SPECJALNE I OCHRONNE STRAŻAKA.
Należności, przeznaczenie, parametry techniczno - użytkowe przedmiotów wg. wyposażenia specjalnego funkcyjnych drużyny.
Przeznaczenie oraz charakterystyka ubrań:
żaroodpornych;
kwasoodpornych;
ługoodpornych;
gazoszczelnych.
RODZAJE UBRAŃ OCHRONNYCH.
Ubrania żaro i ognioodporne chronią przed intensywnym promieniowaniem cieplnym i płomiennym;
ŻAROODPORNE - typ lekki (tzw. Zbliżeniowe) pozwala na swobodne operowanie przez strażaka prądem gaśniczym i wykonywanie prac w strefie promieniowania cieplnego.
Wykonane z cienkich tkanin ocieplanych powlekane folią poliestronową koloru srebrnego o wysokiej zdolności odbijania promieniowania cieplnego.
ŻAROODPORNE - TYP ŚREDNI (tzw. bliskiego podejścia) pozwala na wykonywanie czynności bezpośrednio przy pożarze. Wykonane z włókna szklanego powlekanego folią poliestrową;
OGNIOOCHRONNE TYP CIĘŻKI - pozwala na krótkotrwałe wejście w strefę ognia (ok. 800 - 9000C). Wykonane jest z tkanin ocieplanych pokrytych folią poliestrową o wysokiej zdolności odbijania promieniowania cieplnego.
UWAGA !!!!
Z ubraniami ochronnymi typ ciężki, średni - stosujemy zawsze sprzęt ochronny dróg oddechowych (aparaty powietrzne), typ lekki w razie potrzeby (silne zadymienie, wydzielanie substancji toksycznych itp.)
Decyzja nr 100/MON Ministra Obrony Narodowej z dnia 20 września 1994 r. w sprawie zaopatrywania w odzież specjalną i środki higieny osobistej pracowników wojskowych straży pożarnych
Dopasowanie wyposażenia specjalnego strażaka.
Lp. |
Nazwa wyposażenia |
Ilość |
Stanowisko |
||
|
|
|
Dowódca drużyny |
strażak |
Kierowca motopompista |
1 |
Hełm strażacki |
szt. |
1 |
1 |
1 |
2 |
Pas strażacki z zatrzaśnikiem |
szt. |
1 |
1 |
1 |
3 |
Topór lekki z pochewką |
szt. |
1 |
1 |
1 |
4 |
Podpinka z zatrzaśnikiem małym |
szt. |
1 |
1 |
- |
5 |
Okulary ochronne |
szt. |
1 |
1 |
- |
6 |
Rękawice skórzane pięciopalcowe ocieplane |
par |
- |
- |
1 |
HEŁM STRAZACKI - służy do ochrony głowy przed urazami mechanicznymi.
Budowa:
skorupa;
wyposażenie wewnętrzne (więźba);
pasek podbródkowy;
osłona karku;
wizjer (wizjery);
Wymagania:
brak kontaktu części metalowych z głową;
materiał dielektryczny;
nie ograniczać widoczności i słyszalności;
powłoka malarska nieścierna;
umieszczony pas (paski) odblaskowego (wg. wzoru);
możliwość regulacji części wewnętrznej ok. 540 mm - 620 mm;
Wytrzymałość skorupy na:
obciążenia 700 kg (7000 N);
ściskanie 150 kg (1500 N);
odporność termiczna: 150 +_ 50C przez około 1 godz.;
PAS STRAŻACKI - służy do zabezpieczenia strażaka podczas pracy na wysokości oraz mocowania wyposażenia osobistego strażaka.
Budowa:
Materiał - taśma poliamidowa obszyta w części zapinkowej skórą posiada zaczepy do zamocowania pokrowca toporka strażackiego lekkiego oraz kółko zatrzaśnika dużego.
Wymiary:
(01), (1) - 1120 mm - długości;
(02), (2) - 1220 mm - długości;
(03), (3) - 1329 mm - długości;
85 mm szerokości - pas poliamidowy;
100 mm szerokości - pas parciany;
masa - 0,83 - 0,86 kg;
wytrzymałość na obciążenia - 1200 kg;
czasookres użytkowania - 5 lat od daty produkcji;
ZATRZAŚNIK DUŻY - jako element pasa strażackiego służy do zabezpieczenia strażaka pracującego na wysokości oraz do celów ratowniczych;
Budowa:
odpowiednio ukształtowany pręt stalowy o średnicy 15 mm.
posiada zamek sprężynowy którego otwarcie wymaga siły 1,5 - 2 kg;
masa - 0,75 kg;
max. Obciążenie - 1200 kg;
TOPÓR STRAŻACKI LEKKI (Z POKROWCEM) - przeznaczony do wykonywania lekkich prac wyburzeniowych oraz prac pomocniczych.
Budowa:
Obuch - stal węglowa polerowana;
Toporzysko - izolator (drewno, tworzywo sztuczne);
Masa - około 1,25 kg.
PODPINKA Z ZATRZAŚNIKIEM MAŁYM - przeznaczona do podwieszania węży tłocznych na: drabinkach, klatkach schodowych itp.
Budowa:
linka konopowa, poliamidowa lub polipropylenowa;
długość - 1 m;
masa - 0,3 kg;
SPRZĘT I ARMATURA WODNA.
Podział sprzętu i armatury wodnej:
sprzęt i armatura ssawna;
sprzęt i armatura tłoczna;
sprzęt do pobierania wody z hydrantu;
sprzęt pomocniczy do budowy linii wężowych.
SPRZĘT I ARMATURA SSAWNA.
WĘŻE SSAWNE - służą do budowy wężowej linii ssawnej od nasady ssawnej motopompy (autopompy) do otwartego zbiornika wody.
Budowa:
wewnętrzna warstwa gumowa (czarna, gładka);
wzmocnienie tekstylne oraz spirala z drutu stalowego;
lub polichlorku winilu oraz spirali z twardego PCV
zakończone odpowiednimi łącznikami
długość - 1,6; 2,4 m
Podział:
średnica 75 mm - motopompy o małych wydajnościach (M4/4)
średnica 110 mm - motopompy najczęściej stosowane (M8/8);
średnica 150 mm - turbopompy;
średnica 25 i 52 mm - do zasysania środka pianotwórczego;
SMOK SSAWNY - (z koszem) - stanowi zakończenie linii ssawnej w celu ochrony pompy przed zanieczyszczeniami oraz zabezpiecza przed „zerwaniem” słupa zasysanej wody;
Rodzaje:
skośny;
prosty;
Budowa:
korpus;
lej napływu wody z sitem ochronnym;
zawór zwrotny z dźwignią
nasada ssawna.
PŁYWAK - przeznaczony jest do utrzymania smoka ssawnego na określonej głębokości.
Budowa:
kształt cylindryczny, wykonany z tworzywa sztucznego lub blachy cynkowej. Wypełniony tworzywem typu korek styropian itp. Posiada kółko do zamocowania zatrzaśnika.
LINKA DO SMOKA SSAWNEGO - przeznaczona do zabezpieczenia linki ssawnej po rozłączeniu przed zatopieniem.
wykonana z konopi lub tworzywa sztucznego;
długość - 15 m.
SPRZĘT I ARMATURA TŁOCZNA.
WĘŻE TŁOCZNE - przeznaczone do przesyłania wodnego roztworu środka pianotwórczego do pożaru.
Budowa:
oplot - poliester 100%;
wkładka - guma, poliuretan;
powlekanie - poliuretan;
długość - 20m zakończone odpowiednimi łącznikami.
Rodzaje:
W52 - przeznaczone do przetłaczania wody od rozdzielacza do stanowiska gaśniczego;
W75 - przeznaczone do przetłaczania wody od źródła wody do rozdzielacza;
W110 - przeznaczone do tłoczenia wody w dużych ilościach na znaczne odległości.
ROZDZIELACZ - rozdziela strumień wody dostarczany linią zasilającą W75 na trzy nasady zasilające linie gaśnicze.
Budowa:
korpus;
nasada wlotowa 75;
dwie nasady wylotowe 52;
nasada wylotowa 75;
trzy zawory odcinające (grzybkowe, kulowe);
ZBIERACZ - przeznaczony do łączenia dwóch linii zasilających W75 z:
nasadą ssawną 110 motopompy;
podstawą działka wodno - pianowego;
linią wężową w110
Budowa:
korpus;
nasada wejściowa 2 x 75;
nasada wyjściowa 110;
ruchomy zawór zamykający
KLUCZ DO ŁĄCZNIKÓW - przeznaczony do szczelnego łączenia lub rozłączenia.
Masa - około 0,9 kg;
ŁĄCZNIK - (ssawny, tłoczny) - stanowi zakończenie odcinków węży pożarniczych umożliwiając wzajemne ich łączenie lub łączenie z nasadą.
Budowa:
korona;
tuleja;
pierścień oporowy (zabezpieczający);
uszczelka (gumowa, silikonowa).
NASADA (tłoczna, ssawna) - jest nakręcona na króciec kolektora ssawnego lub tłocznego w celu połączenia z innym sprzętem pożarniczym.
Budowa:
korpus;
uszczelka.
PRZEŁACZNIK - przeznaczony do łączenia linii wężowych o różnych średnicach np. 75/52, 75/110
WYSYSACZ GŁĘBINOWY - przeznaczony jest do usuwania wody z zalanych piwnic, studzienek oraz pobierania wody z wysokości ssania do 25 m.
Rodzaje:
pionowe;
poziome;
Budowa:
korpus;
nasada wlotowa;
nasada wylotowa;
zawór odcinający;
smok ssawny;
dysza.
PRĄDOWNICE WODNE PW - służą do zakończenia linii wężowych w celu wytworzenia prądu wodnego.
Rodzaje:
zwykła 52, 75;
krótka 25, 52;
zamykana 25, 52, 75;
uniwersalna 52;
głowice mgłowe 16, 30, GM 50, GM 100
25, 52, 75 - nasada;
ilość otworów - 16, 30;
wydajność wodna - 50, 100 l/min
ZBIORNIKI PRZENOŚNE - służą do magazynowania wody w czasie akcji oraz do jej przepompowania.
Z -2500 - ciężar około 31 kg
Z - 3000 - ciężar około 31 kg
ZK - 1600 - w kształcie kulistym
ZK - 5000 - w kształcie kulistym
ZK - 3000 - z nasadą tłoczną 75 i klapą zwrotną.
CIŚNIENIA
CIŚNIENIE |
WĘŻE TŁOCZNE |
WĘZE HYDRANTOWE |
ciśnienie robocze |
1,21 Mpa |
1,21 Mpa |
ciśnienie próbne |
1,82 Mpa |
1,82 Mpa |
ciśnienie rozrywające |
4,05 MPa |
3,65 Mpa |
SPRZĘT POMOCNICZY
MOSTEK PRZEJAZDOWY - zabezpiecza węże tłoczne ułożone w poprzek drogi przed zgnieceniem.
Budowa:
klocki drewniane odpowiednio ukształtowane;
taśma parciana x2;
blaszane wzmocnienia;
SIODEŁKO WĘŻOWE - przeznaczone do ochrony węży tłocznych przed uszkodzeniem o ostre krawędzie , druty kolczaste itp.
Budowa:
blaszany korpus;
rolki;
zaczepy
TORBA MECHANIKA - zawiera narzędzia do obsługi motopompy na miejscu akcji.
Wyposażenie:
młotek stalowy;
młotek drewniany;
śrubowkręty 2 szt.;
klucze płaskie 14x17, 19x22;
szczypce uniwersalne;
klucz do świec;
szczotka druciana;
drut z uszkiem o średnicy 2mm;
TORBA WĘŻOWEGO - zawiera sprzęt do przeprowadzenia doraźnych napraw nieszczelności powstałych w liniach wężowych.
Wyposażenie:
bandaże gorsetowe - 2 szt.;
bandaże guzikowe - 2 szt.;
uszczelka 110;
uszczelka 75 - 4 szt.;
uszczelka 52 - 3 szt.;
podpinki linkowe - 2 szt.;
klucze do łączników - 2 szt.;
RODZAJE POMP POŻARNICZYCH I ICH WIELKOŚCI
MOTOPOMPY
- motopompa M 8/8 PO 3 - wirowa odśrodkowa jednostopniowa
- motopompa M 8/8 PO 5 - wirowa odśrodkowa dwustopniowa
- motopompa M 8/8 PO 7 - wirowa odśrodkowa dwustopniowa
- motopompa M 8/8 PO 8 specpoż - wirowa odśrodkowa jednostopniowa
AUTOPOMPY
- autopompa A 16/8 - wirowa odśrodkowa dwustopniowa ( Star-005)
- autopompa A 32/8 - wirowa odśrodkowa dwustopniowa ( Jelcz-004)
- autopompa A 32/10 - wirowa odśrodkowa dwustopniowa ( Jelcz-014)
- autopompa A 24/10 - wirowa odśrodkowa dwustopniowa ( SHL-650 - 2)
A - autopompa,
M - motopompa,
32/ - nominalna wydajność pompy w hektolitrach na minutę,
/8 - nominalne ciśnienie, z jakim pompa może tłoczyć wodę podane w atmosferach technicznych.
Rodzaje pomp stosowanych w motopompach i autopompach oraz zasada ich działania (odśrodkowe i strumieniowe)
POMPA STRUMIENIOWA (STRUMIENICA GAZOWA);
czynnik roboczy podawany z dużym ciśnieniem na dyszę pompy strumieniowej po wylocie z dyszy gwałtownie się rozpręża, co wywołuje bardzo duże przyśpieszenie wypływu czynnika roboczego, który porywa z okolicy wylotu cząsteczki powietrza, powodując utworzenie w tym miejscu strefy obniżonego ciśnienia (na schemacie wartości przykładowe).
Schemat:
Działanie strumienicy gazowej;
Po przestawieniu dzwigni w pozycję „SSANIE” powodujemy; zamknięcie dopływu prądu elektrycznego na pierwszą świecę zapłonową, zamknięcie przepustnicy na kanale wydechowym pierwszego cylindra, otworzenie kanału przelotowego mieszanki paliwowo - powietrznej z pierwszego cylindra i kanału przelotowego do pompy (poprzez rurkę aluminiową),
drugi cylinder z tłokiem wytwarza napęd dla pierwszego, który tłoczy sprężoną mieszankę paliwowo - powietrzną, poprzez grzybkowy zawór zwrotny (zapobiegający cofaniu się mieszanki do cylindra) do komory zbiorczej urządzenia zasysającego i na dyszę pompy strumieniowej, mieszanka paliwowo - powietrzna rozprężając się, wypływa z bardzo dużą prędkością z dyszy, „porywa” z okolicy jej wylotu powietrze, wytwarzając strefę obniżonego ciśnienia, zasysające wodę do pompy. Gdy z rurki wylotowej wraz z mieszanką paliwowo - powietrzną wypływa woda świadczy to o zassaniu wody do pompy i możemy dzwignię urządzenia przestawić w pozycję „PRACA”.
DZIAŁANIE POMPY WIROWEJ, ODŚRODKOWEJ;
Po nalaniu lub zassaniu urządzeniem zasysającym wody do pompy, wirnik za pomocą łopatek wprawia wodę w ruch wirowy odśrodkowy. Woda z części osiowej wyrzucana jest do części obwodowej do kierownicy, która kieruje przepływającą wodę, przez rurki w chłodnicy, do nasad tłocznych.
w pompach wielostopniowych pierwsza kierownica kieruje wodę do części osiowej drugiego wirnika.
Tłokowa pompa próżniowa - TPP (M 8/8 PO 8 z silnikiem KOHLERA),
urządzenie jest włączane automatycznie, wraz z uruchomieniem motopompy,
układ dwóch przeciwbieżnych tłoków z zaworami ssącymi i tłocznym, napędzanych krzywką, naprzemiennie wysysa poprzez zawory ssące powietrze z pompy wirowej odśrodkowej,
gdy woda zassana do pompy osiągnie ciśnienie 1,5 - 2 atm. wyłącznik elektromagnetyczny automatycznie wyłączy napęd TPP.
Tłokowa pompa skrzydełkowa (M 8/8 PO 8 z silnikiem TOHATSU),
tuleja z ruchomo osadzonymi w odpowiednich gniazdach łopatkami, wiruje w eliptycznie wykonanym korpusie, w którym znajdują się kanał wlotowy z pompy i kanał wylotowy,
wysuwające się łopatki wysysają powietrze z pompy wirowej odśrodkowej,
układ samoczynnego smarowania zapobiega nadmiernemu tarciu łopatek o korpus.
ZASYSACZE I URZĄDZENIA ZASYSAJĄCE
Urządzenia zasysające w motopompach mają za zadanie zassanie wody do pompy wirowej odśrodkowej.
RODZAJE URZĄDZEŃ ZASYSAJĄCYCH;
strumienica gazowa (M 8/8 PO 3, M8/8 PO 5, M8/8 PO 7),
Budowa - zawór stożkowy z kanałem przelotowym mieszanki paliwowo - powietrznej i kanałem przelotowym zasysającym z dzwignią, zawór grzybkowy, wyłącznik prądu pierwszej świecy, komora zbiorcza mieszanki paliwowo powietrznej, dysza pompy strumieniowej, komora obniżonego ciśnienia, rurka wylotowa.
tłokowa pompa próżniowa (M 8/8 PO 8 z silnikiem KOHLERA),
Budowa - układ dwóch przeciwbieżnych tłoków z zaworami ssącymi i tłocznym.
tłokowa pompa skrzydełkowa (M 8/8 PO 8 z silnikiem TOHATSU),
Budowa - tuleja z ruchomo osadzonymi w odpowiednich gniazdach łopatkami, poruszająca się w eliptycznie wykonanym korpusie z kanałem wlotowym z pompy i kanałem wylotowym, układ samoczynnego smarowania.

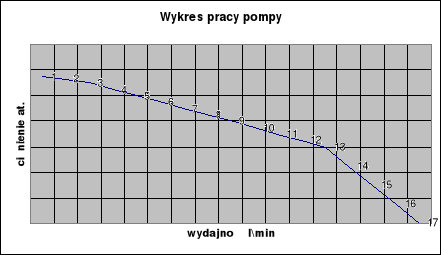

WYDAJNOŚĆ I CIŚNIENIE POMP
Wydajność pomp jest to ilość tłoczonej wody w hektolitrach w jednostce czasu, jakim jest minuta.
1 ht = 100 litrów
Motopompa M 8/8 posiada wydajność 800 litrów na minutę przy wysokości ssania 1,5 m, zaś przy wysokości ssania 7,5 m. wydajność jej spada o ok.50% i wynosi 400 litrów / min.
STRATY CIŚNIENIA W LINIACH WĘŻOWYCH:
odległość przetłaczania,
wysokość podawania,
zagięcia i załamania linii tłocznej,
ostre krawędzie,
stan wewnętrznej powłoki węży (chropowatość, odwarstwienia, itp.)
Straty ciśnienia w liniach tłocznych uzależnione są przede wszystkim od odległości, na jaką przesyłamy wodę i od ukształtowania żeby terenu.
Należy przyjąć, że dla węża, W-75 gdy będziemy tłoczyć wodę poziomie to ok. 1,4 atmosferę techniczną tracimy, co ok. 100 metrów, gdy tłoczymy pionowo w górę jedną atmosferę techniczną tracimy, co ok. 10 metrów.OGÓLNY PODZIAŁ SPRZĘTU POŻARNICZEGO.
ZASYSACZE LINIOWE
- przeznaczone do zasysania środka pianotwórczego i przygotowania wodnego roztworu środka pianotwórczego (WRŚP) o określonym stężeniu procentowym.
PARAMETRY
Parametr |
j.m. |
Z - 2 |
Z - 4 |
Z - 8 |
Wydajność wodna |
l/min |
200 |
400 |
800 |
Straty ciśnienia |
% |
30 |
30 |
30 |
Zużycie środka pianotwórczego |
% |
1 - 6 |
1 - 6 |
1- 6 |
Wejście zasysające |
Średnica |
25 |
25 |
25 |
Przyłącze |
średnica |
2 x 52 |
2 x 52 |
2 x 75 |
Budowa:
korpus;
dyfuzor;
zawór zwrotny;
dysza;
nasada (średnica 25);
przyłącza;
podstawa;
dozownik;
Zasada działania:
Główna ilość wody, która z dużą prędkością wypływa z dyszy i wpada do dyfuzora wytwarza w komorze ssawnej podciśnienie. Następuje zassanie pianotwórczego środka poprzez wężyk
Urządzenie dozujące pozwala na regulację ilości zasysanego środka pianotwórczego w zakresie od1 %do 6%.
Współpraca zasysaczy liniowych z prądownicami i wytwornicami pianowymi polega na dopasowaniu tych urządzeń biorąc pod uwagę wydajności wodne. Wydajność wodna zasysaczy liniowych musi być przynajmniej równa z wydajnością wodną (WRŚP) prądownicy lub wytwornicy pianowej np.:
Z - 2 ------ PP - 2 lub WP - 2/75
Z - 4 ------ PP - 4 lub WP - 4/75
Z - 8 ------ } PP - 2
lub {WP - 4/75
{ PP - 4
} PP - 4
PRADOWNICE PIANOWE
- przeznaczone są do wytwarzania i podawania strumienia piany ciężkiej. Współpracują z odpowiednimi zasysaczami liniowymi.
Rodzaje:
PP - 2;
PP - 4;
PP - 8 PP - prądownica pianowa.
2, 4, 8 - wydajność przepływu wodnego roztworu środka pianotwórczego w dm3/min. 200, 400, 800
Lp. |
Parametr |
j.m. |
Rodzaj |
||
|
|
|
PP - 2 |
PP - 4 |
PP - 8 |
1 |
Wydajność WRSP |
dm3/min. |
200 |
400 |
800 |
2 |
Max. wysokość rzutu strumienia piany |
m |
16 |
20 |
24 |
3 |
Max. dł. Rzutu strumienia piany |
m |
20 |
25 |
30 |
4 |
Liczba spienienia deteor |
- |
12 |
12 |
12 |
5 |
Spumogen |
|
6 |
6 |
6 |
6 |
Wielkość nasady |
średnica |
52 |
52 |
75 |
7 |
masa |
kg |
4,0 |
5,5 |
11 |
Budowa:
płaszcz z otworami powietrznymi;
dysza;
nasada;
zawór kulowy
Zasada działania:
Po otwarciu zaworu kulowego WRSP przedostaje się po dyszy umieszczonej wewnątrz prądownicy pianowej. Wokół dyszy powstaje podciśnienie które powoduje wessanie powietrza przez otwory w płaszczu. Powietrze gwałtownie miesza się z WRSP wytwarzając pianę ciężką.
WYTWORNICE PIANOWE
- przeznaczone są do wytwarzania z WRŚP gaśniczej piany średniej.
Budowa:
Płaszcz z otworami powietrznymi;
Rozdzielacz (dysza, zawirowywacz);
Zestaw siatek;
Przyłącze;
Manometr;
Zasada działania:
Strumień WRŚP dostaje się do rozpylacza. Tu uzyskuje odpowiednie rozpylenie i znaczny wzrost prędkości liniowej. W wyniku różnicy ciśnień powstałej między rozpyloną strugą a otoczeniem następuje zassanie powietrza. Zassane powietrze miesza się z rozpylonym WRŚP i powstała mieszanina trafia na zestaw siatek gdzie wytwarzana jest piana średnia.
OBJASNIENIE OZNACZENIA
WP- 2 - 75;
WP - wytwornica pianowa;
2 - wydajność WRŚP w hl/min.;
75 - liczba spienienia;
LP. |
PARAMETR |
j.m. |
RODZAJ |
||
|
|
|
WP-2-75 |
WP-2-150 |
WP-4-75 |
1 |
wydajność wodna |
l/min. |
200 |
200 |
400 |
2 |
liczba spienienia ls |
- |
75 |
150 |
75 |
3 |
ciśnienie nominalne |
mpa |
0,55 |
0,55 |
0,55 |
4 |
długość rzutu piany |
m |
5 |
3 |
|
5 |
nasada |
średnica |
52 |
52 |
52 |
6 |
masa |
kg |
5,5 |
10,5 |
5,8 |
DZIAŁKA WODNO - PIANOWE według PN - 91/M - 52170
LP. |
PARAMETRY |
j.m. |
RODZAJ |
|||
|
|
|
RM16 |
DWP16 |
RM24 |
DWP24 |
1 |
wydajność wodna |
l/min |
1600 |
1600 |
2400 |
2400 |
|
- przy ciśnieniu |
atm |
9,2 |
8,0 |
10,7 |
8,0 |
2 |
wydajność pianowa |
l/min |
19500 |
24500 |
29600 |
33600 |
|
-deteor 100 -spumogen m |
|
10400 |
13000 |
15600 |
19200 |
3 |
zasięg rzutu wody |
|
|
|
|
|
|
- prąd zwarty - 300; - 800 |
m |
45 30 |
49 32 |
55 35 |
57 36 |
|
- prąd rozproszony - 300 - 800 |
m |
16 12 |
19 13 |
15 11 |
19 13 |
4 |
zasięg rzutu piany (poziomo) |
m |
40 |
42 |
45 |
49 |
5 |
czas działania z właściwego zbiornika samochodu |
min. |
1,5 |
1,5 |
2,5 |
2,5 |
PRODUKOWANE S.A. W DWÓCH WERSJACH:
stacjonarne DWP 8/16/24 S lub DWP 16, DWP 24;
przenośne DWP 8/16/24 P lub DWP 16,
DZIAŁKA WODNO PIANOWE
Lp. |
DANE |
RODZAJ |
|
|
|
DWP-16 |
DWP-24 |
1 |
masa |
25 kg |
28 kg |
2 |
Zasięg rzutu wody |
50 m |
60 m |
3 |
Zasięg rzutu piany |
43 m |
55 m |
4 |
Ciśnienie próbne |
1,8 MPa |
1,8 Mpa |
5 |
Wydajność wodna |
1600+_ 5% l/min |
2400+_5% l/min |
MASZTY I RURY PIANOWE - dane techniczne
Lp. |
DANE |
j.m. |
RODZAJ |
|||
|
|
|
RW-2 |
RW-5 |
MP-600-13 |
MP-600-19 |
1 |
masa rury |
kg |
2,8 |
3 |
81 |
89,5 |
2 |
Masa przedłużacz |
kg |
2 |
2 |
- |
- |
3 |
Długość rury/przed |
m |
0,8/2 |
1,2/2 |
13,3 |
17 |
4 |
Współpracuje z prądownicami |
- |
PP2-12 PP200 |
PP4-12 PP600 |
- |
- |
5 |
Obsługa |
Osób |
|
|
5 |
6 |
6 |
Nominalne zużycie wody |
l/min. |
|
|
600 |
600 |
GENERATORY PIANY LEKKEJ
DANE |
j.m. |
RODZAJ |
|
|
|
GPL-2/700/W |
GPL-2/650/S |
masa |
kg |
40 |
50 |
napęd wentyl. |
- |
wodny |
Silnik spalinowy |
wydajność wodna |
l/min |
200 |
200 |
wydajność pianowa |
m3/min |
150 |
160 |
liczba spienienia |
- |
700 |
800 |
środek pianotwórczy |
- |
Deteor syntetyczny |
Deteor syntetyczny |
przyłącze |
- |
52 |
52 |
GENERATOR PIANY LEKKIEJ (GPL)
BUDOWA: (GPL2/700/W)
wentylator;
dysze rozpylające;
przyłącze;
siatka spieniająca;
podstawa.
ZASDADA DZIAŁANIA:
Dysze rozmieszczone są na tej samej osi co wentylator. Ich wloty skierowane zostały w tą sama stronę. Siła reakcji strumienia wypływającego z dysz wprawia w ruch obrotowy wentylator, który dostarcza do rozpylonego WRŚP powietrze. Strumień powietrza i wypływający z dysz roztwór trafia na zestaw siatek o specjalnej konstrukcji wytwarzając pianę lekką.
GPL-2/650/S - napęd silnikiem spalinowym. Piana podawana jest specjalnym rękawem;
GPL-2/700/W - napęd wody (ciśnienie robocze 0,7 Mpa). Piana rozlewa się wokół generatora.
PODZIAŁ I PRZEZNACZENIE PODRĘCZNEGO SPRZĘTU GAŚNICZEGO.
PRZEZNACZENIE PODRĘCZNEGO SPRZĘTU GAŚNICZEGO.
Służy do gaszenia pożaru w zarodku lub jego początkowej fazie.
Konstrukcja tych urządzeń i sposób ich użycia jest prosty gdyż wykorzystywany jest przez osoby nie posiadające specjalistycznego przeszkolenia pożarniczego.
Do podręcznego sprzętu gaśniczego zaliczymy:
gaśnice;
koce gaśnicze;
małe agregaty gaśnicze (od 25 do 150 kg środka gaśniczego);
hydronetki wodne;
tłumice;
sita kominowe.
PODZIAŁ GAŚNIC I AGREGATÓW GAŚNICZYCH ZE WZGLĘDU NA:
rodzaj środka gaśniczego:
pianowe (zastępowane płynowymi);
proszkowe;
śniegowe;
halonowe;
GW - wodna (płynowa);
GWP - wodno płynowa;
GP - proszkowa;
GS - śniegowa;
GH - halonowa.
sposób magazynowania czynnika roboczego:
X - środek wyrzucający znajduje się w zbiorniku gaśnicy pod stałym ciśnieniem;
Y - środek gaśniczy wyrzucany jest pod wpływem reakcji chemicznej;
Z - środek wyrzucający znajduje się w dodatkowym zbiorniku
np.
GP-1x - gaśnica proszkowa, 1kg środka gaśniczego, środek wyrzucający pod stałym ciśnieniem;
PRZEZNACZENIE I ZASADY UŻYCIA HYDRONETKI WODNEJ, KOCA GAŚNICZEGO, TŁUMICY I SITA KOMINOWEGO;
HYDRONETKA - jest to urządzenie składające się z pojemnika zawierającego wodę, pompki ssąco tłocznej i wężyka zakończonego małą prądowniczką.
Podczas gaszenia hydronetką druga osoba może uzupełniać w pojemniku wodę co umożliwia ciągłą prace urządzenia. Hydronetka najczęściej gasi małe pożary ciał stałych. Nie należy jej stosować do gaszenia płonącej cieczy, gazów i metali lekkich a przede wszystkim urządzeń znajdujących się pod napięciem. Hydronetki typu 10, 15, 25 litrów.
KOC GAŚNICZY - służy do odcinania dopływu powietrza do płonących materiałów. Wykonane są z tkaniny szklanej niepalnej. Użycie polega na szczelnym przykryciu płonącego przedmiotu. Używając koca należy pamiętać by przykrywać zarzewie ognia od swojej strony, aby uniknąć poparzenia ogniem.
TŁUMICA METALOWA - przeznaczona do tłumienia przyziemnych pożarów obszarów leśnych, trawy itp.
GAŚNICE I AGREGATY PROSZKOWE.
PODZIAŁ GAŚNIC I AGREGATÓW PROSZKOWYCH.
Gaśnice i agregaty proszkowe przeznaczone są do gaszenia pożarów grupy A, B, C, E. Szczególnie cenione do zabezpieczenia samochodów, garaży, stanowisk naprawczych itp.
Najczęściej spotykane gaśnice proszkowe:
GP1x;
GP2x;
GP6z;
GP12z
Rodzaje agregatów proszkowych:
AP-25;
AP-50;
AP-100;
AP-250;
AP-750.
BUDOWA ORAZ DZIAŁANIE GAŚNIC PROSZKOWYCH.
Gaśnice GP1x i GP2x
Budowa:
zbiornik gaśnicy;
rurka syfonowa;
przepona;
głowica;
Budowa głowicy:
dźwignia uruchamiająca;
przebijak;
sprężyna powrotna;
dysza wylotowa;
zawleczka.
DANE |
GP1x |
GP2x |
Gasi pożary |
B,C,E |
B,C,E |
Masa proszku |
1 kg |
2 kg |
Pozycja pracy |
Pionowa |
Pionowa |
Gaz wyrzucający |
Azot |
Azot |
Zasięg strumienia |
4 metry |
4 metry |
Czas działania |
6 - 10 sekund |
14 - 20 sekund |
Gaśnice GP6z i GP12z
Budowa:
zbiornik gaśnicy;
rurka syfonowa;
rurka spulchniająca;
zbiornik z dwutlenkiem węgla;
głowica;
wąż gumowy z zaworem dozującym
Budowa głowicy:
dźwignia uruchamiająca;
przebijak;
sprężyna powrotna;
dysza wylotowa;
zawleczka
DANE |
GP6z |
GP12z |
Gasi pożary |
B,C,E |
B,C,E |
Masa proszku |
6 kg |
12 kg |
Gaz wyrzucający |
Dwutlenek węgla |
Dwutlenek węgla |
Pozycja pracy |
pionowa |
Pionowa |
Zasięg strumienia |
6 metrów |
6 metrów |
Czas działania |
12 sekund |
18 sekund |
BUDOWA I ZASADA DZIAŁANIA AGREGATÓW PROSZKOWYCH
Budowa:
zbiornik stalowy;
butla ze sprężonym azotem;
zawór butli;
zawór bezpieczeństwa;
wąż gumowy z prądownicą proszkową;
rurka syfonowa;
wózek jezdny
KONTROLA I KONSERWACJA GAŚNIC I AGREGATÓW PROSZKOWYCH.
Konserwacja: - w wojsku co 6 miesięcy;
- w cywilu co 1 rok;
GAŚNICE I AGREGATY PIANOWE.
PRZEZNACZENIE GAŚNIC I AGREGATÓW PIANOWYCH.
Gaśnice i agregaty pianowe przeznaczone są do gaszenia ciał stałych i cieczy palnych (A, B). Zalecane są do stosowania w przemyśle petrochemicznym, drzewnym, stacjach paliw, w magazynach cieczy łatwopalnych, bazach transportowych itp.
Ze względu na zawartość wody w pianie nie wolno używać ich do urządzeń elektrycznych znajdujących się pod napięciem.
ŚRODKI GAŚNICZE:
Deteor;
Spumogen;
AFFF (lekka woda).
GAŚNICE I AGREGATY PIANOWE.
Rodzaje gaśnic pianowych.
GW6z;
GW9z;
GW6x;
GW9x;
Rodzaje agregatów pianowych:
AWP25
AWP50
AWP150
BUDOWA ORAZ DZIAŁANIE GAŚNIC PIANOWYCH.
GWP12x:
Zbiornik gaśniczy z blachy;
Głowica z zaworem dźwigniowym;
Rurka syfonowa;
Prądownica pianowa;
Przewód elastyczny.
BUDOWA ORAZ ZASADA DZIAŁANIA AGREGATU PIANOWEGO.
AWP25:
zbiornik;
butla na sprężone gaz;
zawór bezpieczeństwa;
wąż gumowy;
prądownica pianowa;
wózek;
przyrządy pomiarowe;
rurka syfonowa.
Lp. |
Rodzaj |
j.m. |
AWP25 |
AWP50 |
AWP150 |
1 |
Wydajność piany |
l |
350 |
600 |
1200 |
2 |
Czas działania |
s |
40+-5 |
60-120 |
240-300 |
3 |
Zasięg rzutu piany |
m |
5 |
5 |
5 |
4 |
Ciśnienie robocze |
at |
7,5 |
7,5 |
7,5 |
5 |
Pojemność zbiornika dużego |
l |
25 |
50 |
150 |
6 |
Butla na sprężony gaz |
l |
2 |
4 |
10 |
7 |
Środek spieniający deteor 7% |
l |
2 |
3,5 |
10,5 |
8 |
Ilość wody |
l |
23 |
46,5 |
139,5 |
9 |
Długość węża tłocznego |
m |
6 |
6 |
10 |
10 |
Gasi pożary grupy |
- |
AB |
AB |
AB |
11 |
Rodzaj wózka |
- |
2 koła |
2 koła |
3 koła |
Najczęściej stosowanym środkiem gaśniczym w gaśnicach i agregatach pianowych jest:
wodny roztwór koncentratu powierzchniowo czynnego AFFF i deteor.
GAŚNICE I AGREGATY ŚNIEGOWE.
Gaśnice i agregaty śniegowe wykonane są na bazie butli wysokociśnieniowych w których znajduje się sprężony CO2. Urządzenie to należy chronić przed nagrzaniem od wysokiej temperatury otoczenia i promieniowania słonecznego. Po przekroczeniu temperatury krytycznej istnieje możliwość samoczynnego rozładowania przez zawór bezpieczeństwa. Gaśnice służą do gaszenia pożarów grupy B,C,E. Zalecane są do stosowania w pomieszczeniach zamkniętych:
budynkach mieszkalnych
magazynach;
hotelach przemysłowych;
halach komputerowych;
muzeach, bibliotekach itp.
DANE |
j.m. |
GS-1,5x |
GS-6x |
Środek gaśniczy |
|
CO2 |
CO2 |
Masa CO2 |
kg |
1,5 |
6 |
Ciśnienie robocze (200C) |
atm |
58 |
58 |
Zasięg strumienia gaśniczego |
m |
2 |
2 |
Masa całkowita |
kg |
6,5 |
23,5 |
Poj. Całkowita butli |
dm3 |
2 |
8 |
Czas rozładowania |
s |
15 |
60 |
Zakres stosowania temp. |
0C |
Od -25 do +30 |
Od -25 do +30 |
Nowy typ gaśnic GS - 2x i GS - 5x
DANE |
j.m |
TG |
ASL-30 |
ASL-60 |
ASL-120 |
Rodzaj środka gaśniczego |
- |
CO2 |
CO2 |
CO2 |
CO2 |
Masa CO2 |
kg |
2 x 6 |
30 |
2 x 30 |
4 x 30 |
Ciśnienie robocze |
Mpa |
5,8 |
5,8 |
5,8 |
5,8 |
Zasi eg strumienia gaśniczego |
m |
2 |
2 |
2 |
2 |
Zakres temperatur |
0c |
Od -25 do +30 |
Od -25 do +30 |
Od -25 do +30 |
Od -25 do +30 |
Czas rozładowania w temp. (200C) |
s |
60 |
120 |
240 |
240 |
Przewód wysokociśnieniowy |
m |
2,4 |
10 |
10 |
3 x 20 |
Masa całkowita |
kg |
56 |
136 |
250 |
960 |
Ilość CO2 nie mniej niż 20 % - możliwa do dalszego użycia
Budowa oraz działanie gaśnic śniegowych.
butla stalowa wysokociśnieniowa;
zawór z pokrętłem lub dźwignią;
zawór bezpieczeństwa;
wąż z dyszą (tuba poliestrowa lub dysza osadzona na przewodzie sztywnym)
Budowa i działanie agregatów śniegowych.
butla ze sprężonym CO2;
wąż wysokociśnieniowy;
zawór butlowy;
prądownica śniegowa;
rama agregatu.
OGÓLNA CHARAKTERYSTYKA SPRZĘTU RATOWNICTWA TECHNICZNEGO I CHEMICZNEGO.
WALORY TAKTYCZNO- TECHNICZNE.
PILARKI SPALINOWEJ DO DREWNA.
Przeznaczone do usuwania skutków klęśk żywiołowych (huragany , Powodzie), scinki drzew, wykonywania przejść w przeszkodach drewnianych, wykonywania przerębli itp.
Rodzaje:
DOLPIMA;
HUSQVARNA;
STIHL;
PIŁA DO CIĘCIA BETONU I STALI.
ROZPIERACZE HYDRAULICZNE ORAZ ICH NAPĘDY.
Sprzęt ten wykorzystywany jest do ratowania życia ludzkiego podczas różnego rodzaju katastrof.
Podstawowy sprzęt hydrauliczny.
pompa hydrauliczna o napędzie spalinowym, elektrycznym lub mięśniowym;
bęben z wysokociśnieniowymi wężami hydraulicznymi;
rozpieracze;
nożyce;
nożyce kombi (tnie i rozpiera);
rozpieracze kolumnowe;
podnośniki ratownicze;
Urządzenia hydrauliczne wykorzystywane są podczas:
odszukiwania i uwalniania zagrożonych osób w środkach komunikacji;
rozciągania, rozginania, unoszenia elementów konstrukcyjnych
W jednostkach ratowniczych wykorzystywane są hydrauliczne urządzenia ratownicze takich firm jak:
HOLMATRO;
LUKAS;
HURST;
JUNKERS itp.
APARAT DO GAZOWEGO CIĘCIA METALI.
Aparat przeznaczony do cięcia materiałów stalowych i metalowych oraz podgrzewnia.
PODUSZKI PNEUMATYCZNE.
Przeznaczone do:
podnoszenia konstrukcji maszyn, pojazdów, rozpychania prętów stalowych (krat), odciągania kolumn kierowniczych
Rodzaje:
wysokociśnieniowe - zbudowane z gumy o wysokiej odporności na działanie substancji chemicznych, oddziaływanie mechaniczne. W wykonaniu antypoślizgowym, zbrojone.
DANE:
ciśnienie 8 atm;
wysokość podnoszenia: od 7,5 do 52 cm;
udźwig: od 1 do 68 ton;
niskociśnieniowe - charakteryzują się dużą wysokością podnoszenia i dopasowaniem do podnoszonych powierzchni.
DANE:
ciśnienie robocze 0,5 atm;
wysokość podnoszenia 110 cm;
udźwig: 2,5 do 22,5 ton
KORKI ZATYKOWE - likwidacja wycieku z cystern;
KORKI PRZEPŁYWOWE - umożliwiają kontrolowany przepływ cieczy.
Sposoby oraz środki przyczyn (neutralizacji) katastrof oraz wycieków substancji chemicznych.
APARAT POWIETRZNY BUTLOWY APS/3
ZASTOSOWANIE
Aparaty powietrzne butlowe typu APS/3 są sprzętem ochrony dróg oddechowych, stosowane do celów ochrony pracy, przeciwpożarowych, ratownictwa i ewakuacji poszkodowanego ze strefy zagrożonej w środowisku powietrznym, w przemyśle, pożarnictwie i na statkach. Umożliwiają one oddychanie przy niedostatku tlenu oraz w razie obecności w atmosferze substancji szkodliwych występujących w dowolnym stężeniu, jeżeli nie wpływają one niszcząco na zespoły aparatu i nie powodują zmiany w ich działaniu. Aparaty nie zabezpieczają przed możliwością zatrucia przez skórę.
Podczas działania w rejonie awarii, w którym mogą występować strefy skażeń toksycznymi środkami przemysłowymi (TSP), bojowymi środkami trującymi (BST), substancjami promieniotwórczymi i środkami biologicznymi występującymi we wszystkich możliwych dla danego środka postaciach (ciała stałe, ciecz, aerozol, pary), wpływające niszcząco na aparat i na możliwość zatrucia użytkownika przez skórę, aparat należy stosować w ukompletowaniu z gazoszczelną odzieżą ochronną i rękawicami ochronnymi.
Tabela nr 1
L. p. |
Określenie parametru |
Jedn. miary |
Typ aparatu |
||||||||||||||||||||
|
|
|
APS/3S 800/P |
APS/3S 800/S |
APS/3S 1400 |
APS/3S 1600 |
APS/3S 1800 |
APS/3N 1400 |
APS/3 1600 |
N APS/3N 1800 |
APSI3SNE1400 |
APSI3SNE1600 |
APSI3SNE1800 |
||||||||||
1 |
Czas ochronnego działania przy zużyciu powietrza 30 dm3/min średnio - całkowity - bez powietrza rezerw. |
min min |
|
|
|
|
|
|
|
|
|
|
|
||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||
|
|
|
26 |
26 |
45 |
52 |
58 |
45 |
52 |
58 |
45% 3 |
52 26 |
58 29 |
||||||||||
|
|
|
20 |
20 |
34 |
40 |
48 |
34 |
40 |
48 |
34/17 |
40/20 |
48/24 |
||||||||||
2 |
Ilość butli w aparacie |
|
1 |
1 |
1 |
2 |
1 |
1 |
2 |
1 |
1 |
2 |
1 |
||||||||||
3 |
Pojemność butli/ średnica butli |
dm'/mm |
4/115 |
4/115 |
7/14D |
4/115 |
6/140 |
7/140 |
4/115 |
6/140 |
7/140 |
4/115 |
6/140 |
||||||||||
4 |
Maksymalne ciśnienie napełniania butli |
MPa |
20 |
20 |
20 |
20 |
30 |
20 |
20 |
30 |
20 |
20 |
30 |
||||||||||
5 |
Zapas powietrza w butli(ach) |
dm3 |
800 |
800 |
1400 |
1600 |
1800 |
1400 |
1600 |
1800 |
1400 |
1600 |
1800 |
||||||||||
6 |
System redukcji ciśnienia |
|
Dwustopniowy o rozdzielonych stopniach redukcji |
||||||||||||||||||||
7 |
Ciśnienie zredukowane |
MPa |
0,7 +- 0,03 |
||||||||||||||||||||
8 |
Złącze automatu oddechowego |
|
Rd 40 x 4 lub Rd 40 x 1/7" |
M 45 x 3 lub szybkozłącze |
Rd 40 x 4 or Rd 40 x 1/7" i M 45 x 3 lub szybkozł. |
||||||||||||||||||
9 |
Ciśnienie zadziałania sygnału ostrzegawczego |
MPa |
5,5 +- 0,5 |
||||||||||||||||||||
10 |
Wydatek automatu oddechowego |
dm3/min |
minimum 300 |
||||||||||||||||||||
11 |
Opór wdechu automatu przy przepływie pulsującym 25 x 2 I/min |
Pa |
nie większy od 450 |
||||||||||||||||||||
12 |
Masa aparatu napełnionego powietrzem i z maską twarzową (max.) |
kg |
9,8 |
12 |
15,2 |
17,5 |
17,5 |
15,4 |
17,8 |
17,8 |
15,4 |
17,8 |
17,8 |
||||||||||
13 |
Wymiary gabarytowe wys. x szer. x grubość |
mm |
610 |
610 |
710 |
630 |
630 |
710 |
630 |
630 |
710 |
630 |
630 |
||||||||||
|
|
|
x 180 |
x 180 |
x 280 |
x 280 |
x 280 |
x 280 |
x 280 |
x280 |
x 280 |
x 280 |
x 280 |
||||||||||
|
|
|
x 115 |
x 115 |
x 200 |
x 190 |
x 200 |
x 200 |
x 190 |
x 200 |
x 200 |
x 190 |
x 200 |
1) Aparat powietrzny butlowy APS/3 jest wykonany w 11 wersjach, których skład zespołów w ukompletowaniu zestawiono w tablicy nr 1. Wyszczególnione w tablicy typy aparatów oznaczono:
- Symbolem APS/3S jako standardowe z zastosowaniem maski z szybą panoramiczną zapewniającą szczelne przyleganie do twarzy i lekkim automatem oddechowym z tworzywa w wykonaniu standardowym z łącznikiem gwintowym Rd 40 x 41ub Rd 40 x
1/7".
- Symbolem APS/3N jako nadciśnieniowe z zastosowaniem maski z szybą panoramiczną i lekkim automatem oddechowym z tworzywa w wykonaniu nadciśnieniowym z łącznikiem gwintowym M 45 x 3. Z uwagi na szczególne przeznaczenie aparatu do pracy w środowisku o dużym stopniu skażenia, aparat przewidziany jest również do współpracy z gazoszczelną odzieżą ochronną produkcji krajowej z Grudziądza firmy Auer i firmy szwedzkiej Trelleborg, przez wyposażenie aparatu w zależności od zamówienia w trójnik i przewód do wentylacji odzieży.
- Symbolem APS/3SNE jako ewakuacyjne, umożliwiające pracę dwóch osób jednocześnie, szczególnie podczas ewakuacji osób z miejsca zagrożenia np. w czasie prowadzenia działań ratowniczo-gaśniczych z uwagi na wyposażenie aparatu w:
-maskę i automat oddechowy w wykonaniu standardowym, -maskę i automat oddechowy w wykonaniu nadciśnieniowym, -trójnik,
-przewód zasilający doprowadzający powietrze dla osoby ewakuowanej.
Aparaty APS/3S-800/P na pasie ATLAS dla przemysłu i APS/3S-800/S na pasie strażackim dla straży pożarnych noszone są na boku.
APARAT POWIETRZNY BUTLOWY APS-2/2-50
ZASTOSOWANIE
Aparat powietrzny butlowy APS-2/2-50 w połączeniu z dobraną maską jest przeznaczony do izolowania dróg oddechowych człowieka przy pracy lub ratowaniu ludzi od atmosfery zanieczyszczonej substancjami szkodliwymi (gazy, pary, pył) lub od atmosfery nie nadającej się do oddychania, w której zawartość tlenu może wynosić poniżej 17%. AparatAPS-2/2-50 znajduje zastosowanie w przemyśle pożarnictwie i na statkach przy pracy lub w akcjach trwających do 50 min., zależnie od natężenia wysiłku.
CECHY CHARAKTERYSTYCZNE
Aparat APS-2/2-50 jest przystosowany do noszenia na plecach, posiada dwie butle w układzie równoległym z zaworami skierowanymi w górę.
DANE TECHNICZNE
Czas ochronnego działania:
przy średnim wysiłku (zużycie powietrza około 30 dm3/min - 53 min;
przy ciężkiej pracy(zużycie powietrza około 50 dm3/min - 32 min;
ciśnienie zasilania - 0,5 Mpa;
źródło zasilania - butle 2 x 4 dm3 o ciśnieniu powietrza w butli 20 Mpa;
maksymalny opór przy wdechu (przy przepływie powietrza 40 dm3/min.) - 500 Pa;
układ oddechowy dwustopniowy o stopniach rozdzielonych;
ciśnienie uruchamiające sygnalizator akustyczny - 4 +- 0,5 Mpa;
wymiary zewnętrzne - wysokość: 610 mm;
szerokość: 340 mm
grubość: 130 mm;
Masa aparatu kpl. (bez maski) - ok. 18 kg;
Aparat APS-2/2-50 posiada dopuszczenia - Centralnego Instytutu Ochrony Pracy w Warszawie Polskiego Rejestru Statków. Centralnej Stacji Ratownictwa Górniczego.
Budowa:
Maska;
Aparat oddechowy;
Przewód niskiego ciśnienia;
Zawór redukcyjny;
Przewód wysokiego ciśnienia z manometrem;
Butle na sprężone powietrze;
Stelaż;
Urządzenie sygnalizacyjne
Przygotowanie aparatu do pracy:
sprawdzenie ukompletowania;
sprawdzenie połączeń;
sprawdzenie czy nie ma uszkodzeń mechanicznych;
sprawdzenie plomb przy zaworach;
sprawdzenie ilości powietrza w butlach min. 15 Mpa;
Czynności po pracy:
wykonać czynności jak przy przygotowaniu aparatu do pracy;
wykonać konserwację;
Co 3 miesiące należy konserwować aparaty powietrzne.
CHARAKTERYSTYKA SPRZĘTU RATOWNICZEGO.
PRZEZNACZENIE, PODZIAŁ, BUDOWA I PARAMETRY TECHNICZNO - URZYTKOWE DRABIN POŻARNICZYCH.
PODZIAŁ:
mechaniczne: SD30;
przenośne:
wolnostojące: D10 - W;
przystawne: D 3,1, D 3,8, D5, DM 2,7;
zawieszane: D 4,2;
D 3,1 - drabina słupkowa
słupkowa, przystawna;
na wyposażeniu GBA 2,5/16; GCBA 5/35
Budowa:
2 bocznice;
szczeble;
podstawa;
wierzchołek
okucia;
wzmocnienia (pod szczeblami (pierwszym, środkowym, końcowym
Dane techniczne:
masa: 7 kg;
długość: 2840 mm;
liczba szczebli: 8 szt.
obsługa: 1 osoba
Komendy:
Obsługa drabinę D3,1 CHWYĆ;
Obsługa z drabina D3,1 do ... MARSZ;
Obsługa drabinę D3,1 do ... SPRAW;
Obsługa drabinę D3,1 CHWYĆ;
Obsługa drabinę D3,1 na Ziemi ZŁÓŻ
D3,8 - drabina przystawna lekka;
Dane techniczne:
masa 12 kg;
długość 3800 mm;
ilość szczebli 11 szt;
obsługa 1 osoba
Komendy:
Obsługa drabinę D3,8 CHWYĆ;
Obsługa z drabina D3,8 do ... MARSZ;
Obsługa drabinę D3,8 do ... SPRAW;
Obsługa drabinę D3,8 CHWYĆ;
Obsługa drabinę D3,8 na ziemi ZŁÓŻ
D 5 - przystawna ciężka
Dane techniczne:
masa 16 kg
długość - 5000 mm;
ilość szczebli 15;
obsługa 2 osoby
Komendy:
Obsługa drabinę D5 CHWYĆ;
Obsługa z drabina D5 do ... MARSZ;
Obsługa drabinę D5 do ... SPRAW;
Obsługa drabinę D5 CHWYĆ;
Obsługa drabinę D5 na ziemi ZŁÓŻ
D4,2 - drabina zawieszana hakowa
Dane techniczne:
masa 12 kg;
długość: 4200 mm;
liczba szczebli drewnianych 10 szt.
Liczba szczebli metalowych 3 szt;
Obsługa 1 osoba
D10W - drabina wolnostojąca wysuwana dwuprzęsłowa
BGA 2,5/16
Dane techniczne:
masa 72 kg;
długość maksymalna 10000 mm;
liczba przęseł 2 szt.;
liczba szczebli 17 szt.;
obsługa 4 osoby
Komendy:
Obsługa drabinę D10W chwyć;
Obsługa z drabiną D10W ... MARSZ;
Obsługa drabinę D10W ... SPRAW;
Obsługa drabinę D10W ZŁÓŻ;
Obsługa drabinę D10W na ... ZŁÓŻ;
DN 2,7 - drabina nasadkowa przystawna wieloprzęsłowa
GCBA 5/35, GCBA 6/35
Dane techniczne:
Masa 1 przęsła - 12 kg;
Długość 1 przęsła 2730 mm;
Liczba szczebli 7 szt.;
Długość 4 przęseł - 8490 mm;
Obsługa - od 1 do 4 osób
Komendy:
Obsługa drabinę DN 2,7 z 4 przęseł - CHWYĆ
Obsługa z drabiną DN 2,7 do .. MARSZ;
Obsługa drabinę nasadkową z 4 przęseł do ... SPRAW;
Obsługa drabinę DN 2,7 - CHWYĆ;
Obsługa drabinę DN 2,7 - na ziemi ZŁÓŻ
LINKI RATOWNICZE, ZASADY ZWIJANIA, PRZENOSZENIA, WIĄZANIA WĘZŁÓW RATOWNICZYCH, UZYTKOWANIE I KONSERWACJA.
LINKI STRAŻACKIE
Linki wykonywane z 4 żyłowej skręcanej linko konopnej lub stylonowej zakończonej z jednej strony miękką pętlą (o długości 160 mm, z drugiej zaś pętlą o długości 50 mm w której umieszczona jest kausza metalowa).
Średnica linki 16 mm;
wytrzymałość na rozrywanie: stylonowa 14650 N (1465 kg), konopna - 14700 N (1470 kg).
Linki o długości 15m, 20m i 30 m.
SPRZĘT BURZACY
Bosak podręczny.
Służy do torowania drogi i dokonywania drobnych prac wyburzeniowych. Z jednego końca zakończony jest hakiem i dziobem, z drugiego stopką przystosowaną do wyciągania gwoździ, haków.
Masa 5 kg;
Długość 1270 mm.
Bosaki strzechowy;
Służy do rozrywania materiałów strzępiastych w czasie akcji. Wykonany w postaci trójzębnego haka osadzonego na drzewcu.
Bosak lekki;
Służy do lżejszych prac burzących. Budowa: - hak i dziób osadzone na drzewcu długość 4370 mm, masa: 6 kg;
Bosak ciężki.
Służy do torowania drogi i prac wyburzeniowych. Budowa j.w. masa 12 kg, długość: 5230 mm
Topór ciężki;
służy do torowania drogi i wykonywania prac wyburzerniowych. Zbudowany z obucha osadzonego na toporzysku. Drzewo jesionowe lub debowe. Masa 3,3 kg, długość 900 mm
łom
młot pneumatyczny;
piła do drewna;
piła do cięcia stali i betonu;
aparat do cięcia metali UPC - 1A:
służy do cięcia konstrukcji stalowych a także spawania lutowania podgrzewania.. Jednym ładunkiem można przeciąć: szynę kolejową 5 -6 krotnie.
konstrukcja aparatu plecakowa;
pojemność butli tlenowej 5 dm3 (20 Mpa)
pojemnośc butli acetylenowej 3 dm3 (1,5 Mpa);
masa całkowita 25 kg.
LINKOWE APARATY RATUNKOWE.
DRABINY MECHANICZNE I PODNOŚNIKI HYDRAULICZNE.
OGÓLNA CHARAKTERYSTYKA SPRZĘTU OŚWIETLENIOWEGO.
WALORY TECHNICZNO - EKSPLOATACYJNE AGREGATÓW OŚWIETLENIOWYCH.
Spalinowo - elektryczne zespoły prądotwórcze wykorzystywane są do:
zasilania instalacji oświetleniowych;
zasilania urządzeń elektrycznych jednofazowych o małych mocach (sprężarki, spawarki, piły elektryczne);
Najczęściej spotykane:
EPZ - 2 - 1/230;
EPZ - 20 - 3 - 400
PRZEZNACZENIE ORAZ WYPOSAŻENIE SAMOCHODU POŻARNICZEGO SPECJALNEGO SOn8.
Samochód SOn8 przeznaczony jest do oświetlenia terenu akcji ratowniczo - gaśniczej w czasie dogaszania, katastrof, akcjach powodziowych itp. prowadzonych w nocy lub przy silnym zadymieniu.
WYPOSAŻENIE:
podwozie: ŻUK A13B;
zespół spalinowo - elektryczny PADP - 3/400 - 02 (Dolmel Piechowice);
moc 8 KW;
napięcie 3 x400 V, 50 Hz;
maszt teleskopowy KULI typ AL6;
napęd hydrauliczny;
liczba segmentów: 3;
wys. W stanie złożonym - 1756 mm;
wys. W stanie rozłożonym - 8516 mm;
głowica z naświetlaczami typ KULI;
liczba naświetlaczy (moc - 6/1000W.
WYPOSAŻENIE DODATKOWE:
statywy - 2 szt.;
naświetlacze halogenowe 1000 W - 2 szt.
bębny z przewodami 40m - 2 szt.;
sprzęt łączności;
SPRZĘT OŚWIETLENIOWY.
latarki;
reflektory pogorzeliskowe;
pneumatyczne maszty oświetleniowe:
wys. 6 m;
najaśnice 4 x 500 W lub 2 x 1000 W;
oświetlenie pola roboczego w koło pojazdu (zapewnia dobrą widoczność w odległości 5 m od pojazdu);
31
P = 1 at.
P = 10 at.
Strefa obniżonego ciśnienia
V = 100 m/s
V = 10 m/s
WRSP
Powietrze
Podciśnienie
Piana ciężka
