Politechnika Wrocławska Rok akademicki
Wydział Geoinżynierii
Geologii i Górnictwa
Górnictwo i Geologia
Geodezja inżynierska
Temat: Przestrzenne wcięcie w przód
Prowadzący:
Wrocław
SPRAWOZDANIE TECHNICZNE
I. Dane formalne:
-
data ćwiczenia:
- temat ćwiczenia: Przestrzenne wcięcie w
przód
- rodzaj ćwiczenia: sekcyjne
II.
Cel ćwiczenia:
- wyznaczenie różnic wysokośćZ1-2oraz
długościL1-2
III.
Dane początkowe, materiały dydaktyczne:
- dziennik pomiaru
kątów poziomych
- odległość b = 29,73m
- wysokość punktu X22 = 100,00m
IV.
Wykaz użytego sprzętu
- teodolit
- trójnóg
- taśma ruletka
- tyczki
V.Realizacja prac kameralnych
Pomiary kątów
1 = 111g63c
2 = 1 -42g29c50cc = 69g33c50cc
1 = 57g43c50cc
2 =1 - 36g42c50cc =21g01c
Pomiary odległości
Z twierdzenia sinusów obliczono odległości d1, d2, c1, c2
Tabela 1. Odległości miedzy stanowiskami teodolitu, a punktami
Bok |
Długość boku [m] |
X22-1 d1 |
10,94 |
X22-2 d2 |
24,93 |
X21-2 c1 |
29,08 |
X21-1 c2 |
33,49 |
Wyznaczanie azymutów
E22-E21= 100g
E22-1 = 100g-1 = 388g37c
E22-2= 100g-2 = 30g66c50cc
Obliczanie współrzędnych
Tabela 2. Współrzędne stanowisk
Punkt |
X |
Y |
X22 |
0 |
0 |
X21 |
0 |
29,73 |
Wzory na obliczenie współrzędnych punktów 1 i 2
X1=d1 cosX22-1 =10,76
Y1=d1 sinX22-1 =-1,99
X2=d2 cosX22-2=22,09
Y2=d2 sinX22-2 =11,54
Tabela 3. Współrzędne punktów
Punkt |
X |
Y |
1 |
10,76 |
-1,99 |
2 |
22,09 |
11,54 |
Obliczanie wysokości
H1 = HX22+iE22+h1 = 117,13m
H2= HX22+iE22+h2= 117,10m
Obliczanie odległości oraz różnic wysokości pomiędzy punktami
z1-2 = |H1 -–H2|=0,03m
L1-2 = =17,64m
VI. Kompletowanie operatu
Strona tytułowa, sprawozdanie techniczne, fotografia obiektu, szkic, dziennik pomiaru kątów

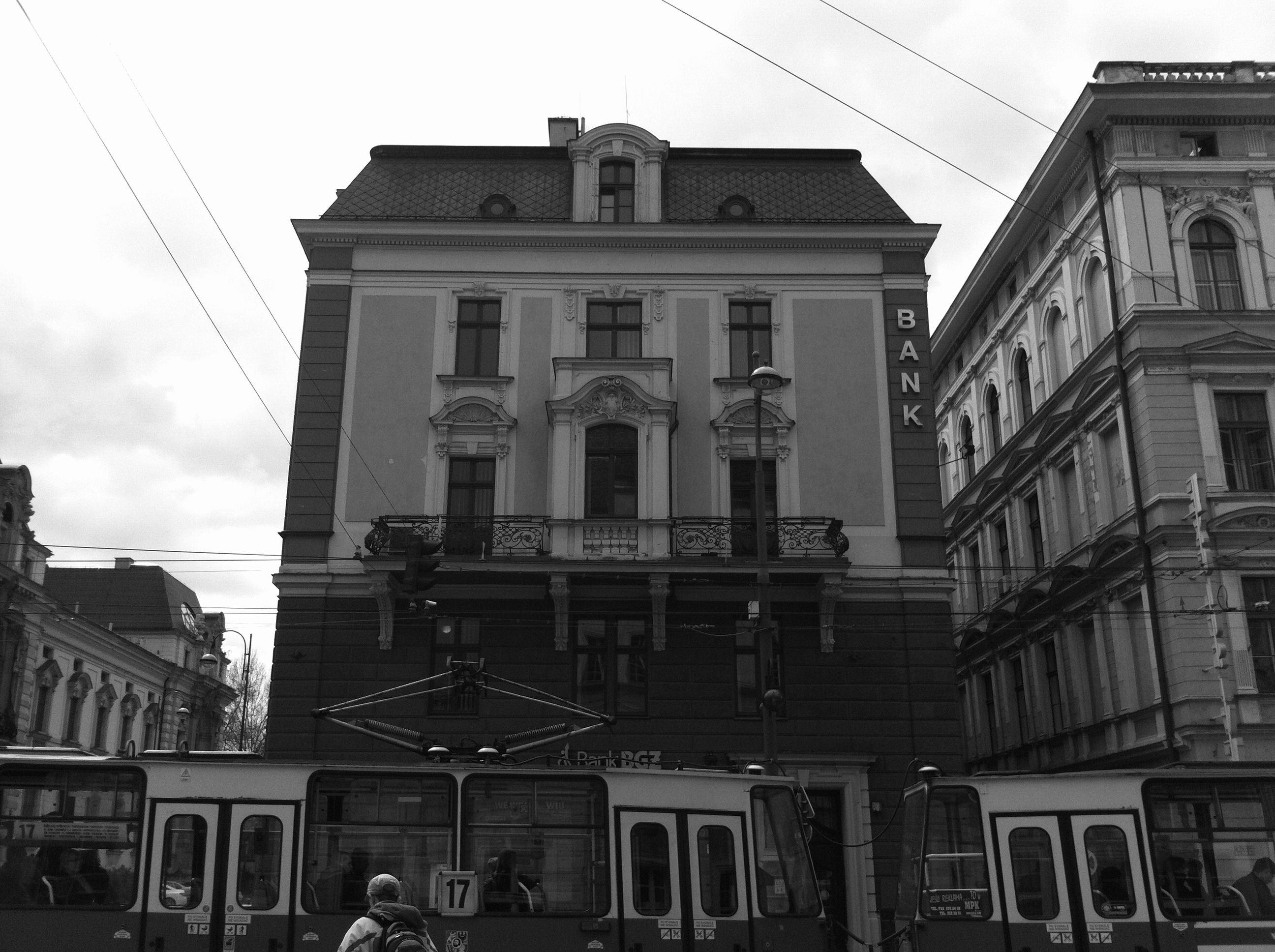

Fot. 1. Zdjęcie obiektu z przedstawionymi punktami 1, 2
