Prosty radar detektor

Przeznaczenie do eksperymentów na mikrofalach i dla początkujących elektroników.


Układ scalony wykorzystano z popularnych wzmacniaczy operacyjnych typu LM1458. Na kondensatorze C1 następuje detekcja sygnału radarowego. Pierwszy wzmacniacz operacyjny pracuje jako przetwornik pradowo-napęciowy. Drugi operacyjny pracuje jako komparator, którego poziom zadziałania ustawiany jest przez R5. Wynik porównania zostaje wygenerowany na przetworniku piezo. W praktyce strojenie układu dokonuje sie za pomocą zmian długości końcówek kondensatora C1, co w rezultacie ma wpływ na odbieraną częstotliwość. Dla typowych radarów drogowych końcówki kondensatora powinny mieć około 0.5 do 0.6 cala (przeliczając cale --> 1 cal = 2.54 mm).

W praktyce należy zastosować:

- dla pasma: Band X = 1.27 cm

- dla pasma Band K = 1.02 cm

- dla pasma Band Ka = 0.92 cm.

Uwagi: Montować tak, jak na rysunku!





Lista elementów:


R1 = 1.1 MΩ
R2 = 27 kΩ
R3, R4 = 100 kΩ
R5 = potencjometr 100 kΩ
C1 = 0.22 µF
C2 = 0.05 µF
C3 = 100 µF 16V, elektrolityczny
IC1 = LM 1458
HP = przetwornik piezo z własnym generatorem
S1 = wyłącznik
inne: klips na baterię 9V

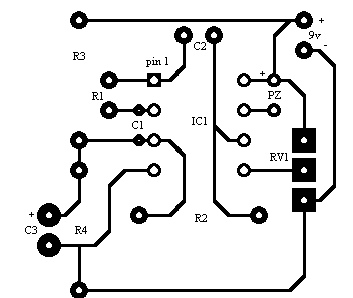

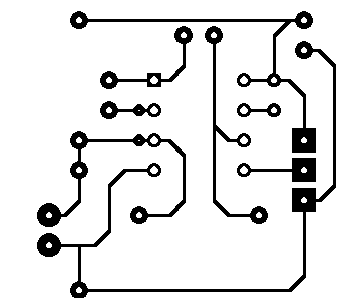

Dokumentacja płytki drukowanej:

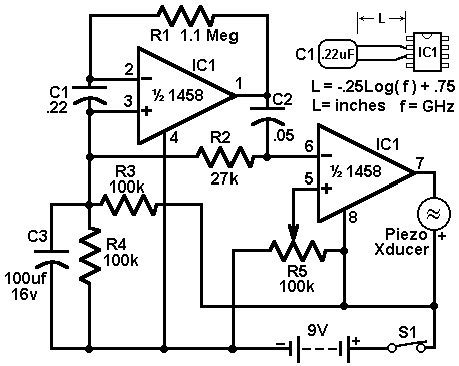

Schemat ideowy:

Opracowano na podstawie: "Radio-Electronics Magazine“, July 86.
