Pawlak Konrad 233633



ĆWICZENIE 9

Pomiar wilgotności czujnikiem SENSIRION SHT71



Cel ćwiczenia:

Celem ćwiczenia było zapoznanie się z metodą działania czujnika wilgotności Sensirion SHT71.

Temperatura i wilgotność jest mierzona tym samym układem scalonym, co umożliwia wyznaczenie punktu rosy według poniższej formuły:








Podstawiając równanie (1) do równania (2) otrzymujemy punkty rosy, które zostały wyliczone dla każdej z badanych substancji.


Ćwiczenie polegało na pomiarze temperatury i wilgotności względnej w pracowni a następnie wyznaczeniu ich wartości średniej, potem badano wilgotność wraz z temperaturą dla 6 cieczy.


Przebieg ćwiczenia:

Najpierw wykonano pomiar temperatury i wilgotności panującej w pracowni, poprzez pozostawienie czujnika na biurku.


Tabela 1. Wartości temperatury oraz wilgotności powietrza w pracowni.


Wartość średnia

Odchylenie standardowe

Temperatura [C]

22.27

0.05

Wilgotność [%]

24.37

0.18




Następnie dokonano pomiarów wilgotności względnej dla 5 cieczy – wkładając czujnik oraz wyjmując czujnik z probówek. Wyniki obserwacji przedstawiają poniższe wykresy.

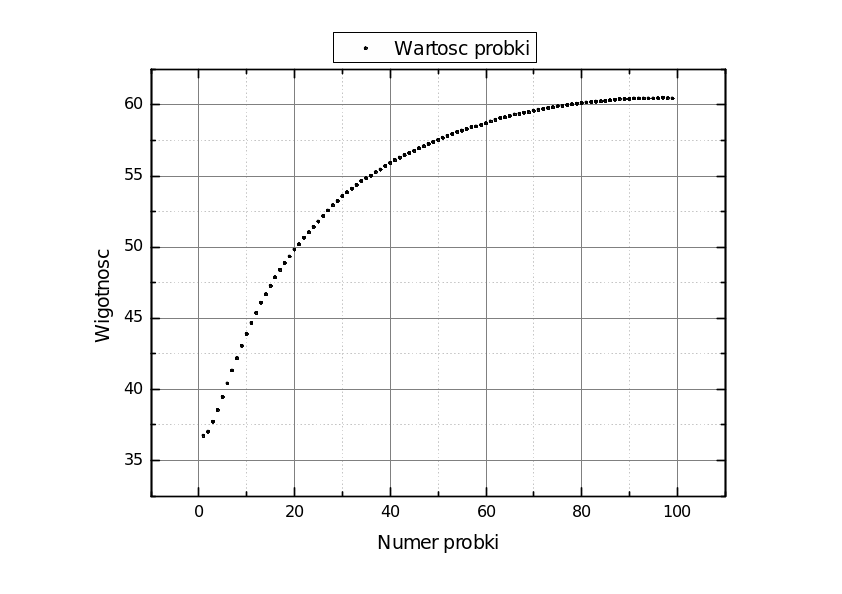

Wyk.1. Woda , czujnik włożony, niezanurzony.

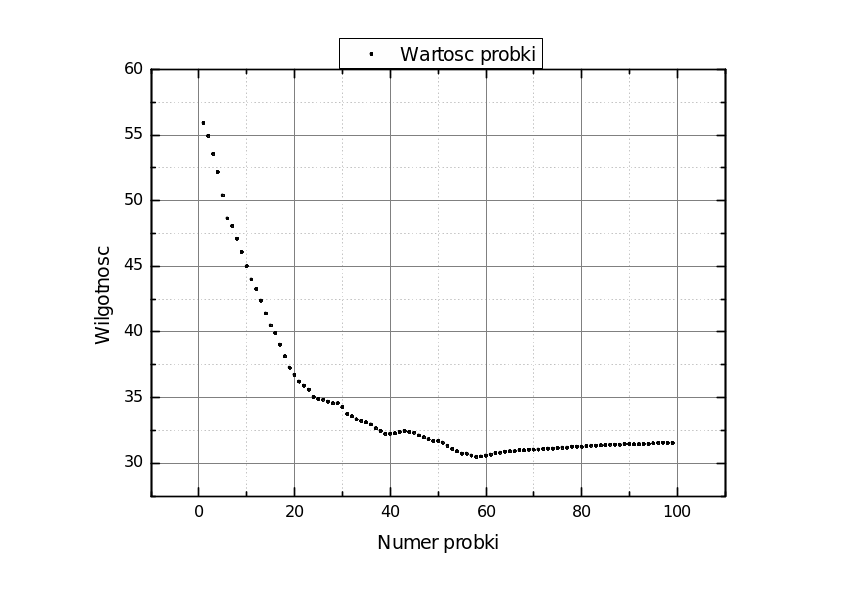

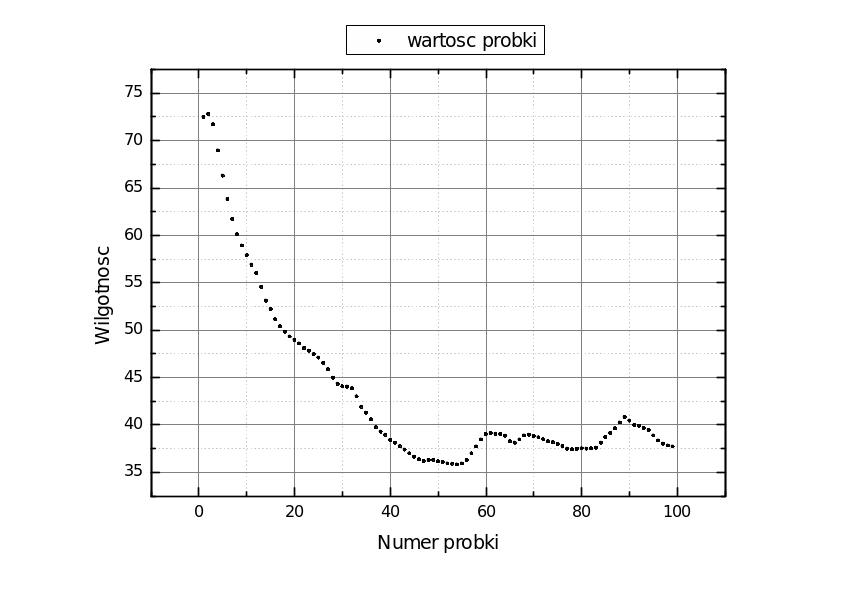

Wyk.2. Czujnik wyjęty z wody po zanurzeniu.

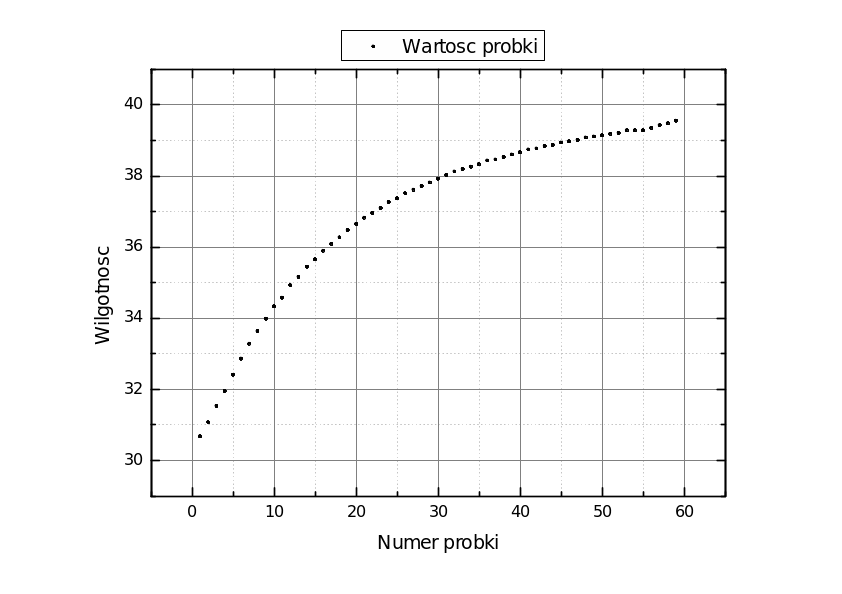

Wyk.3. Czujnik w zbiorniku z wodą destylowaną.

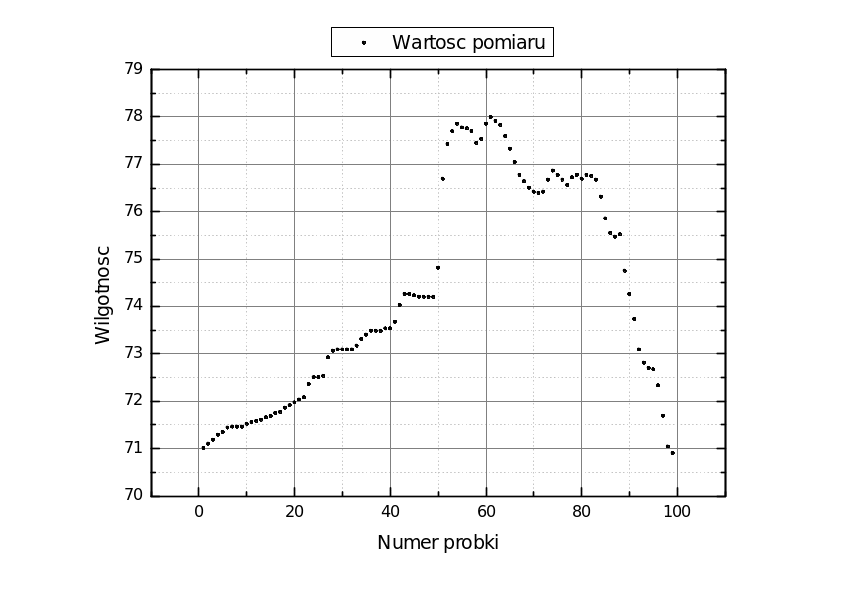

Wyk.4. Woda destylowana, czujnik wyjęty.




Wyk. 5. Próbówka 1, czujnik włożony.

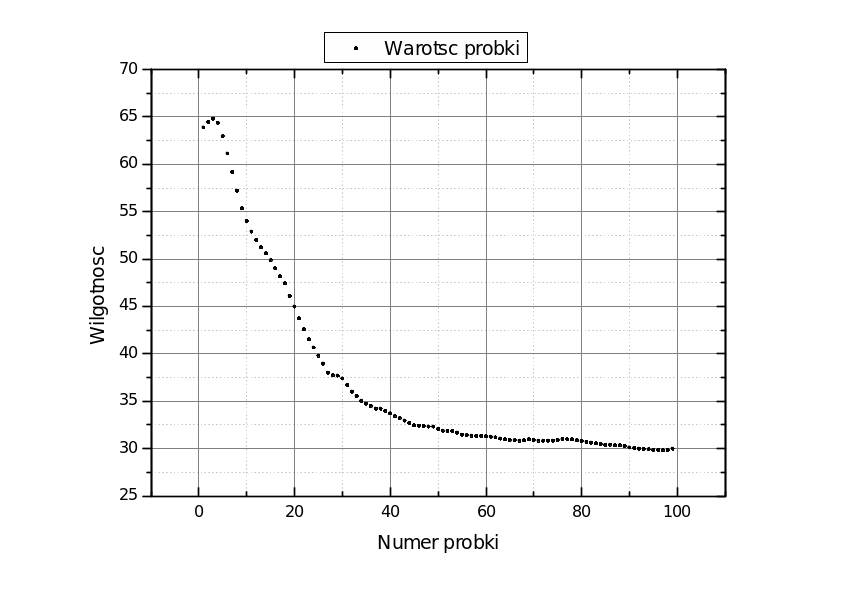

Wyk.6. Próbówka 1, czujnik wyjęty.

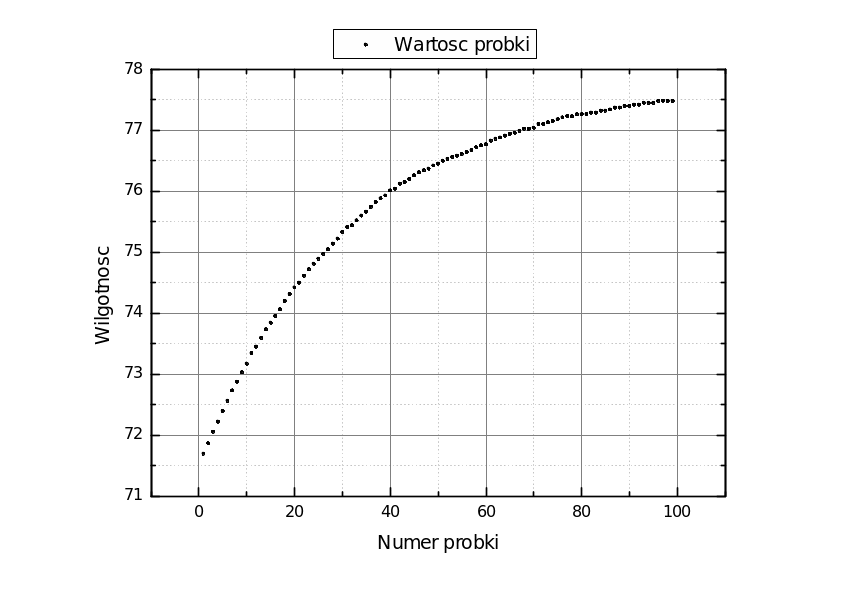

Wyk.7. Próbówka 2, czujnik włożony.



Wyk.8. Próbówka 2,czujnik wyjęty.

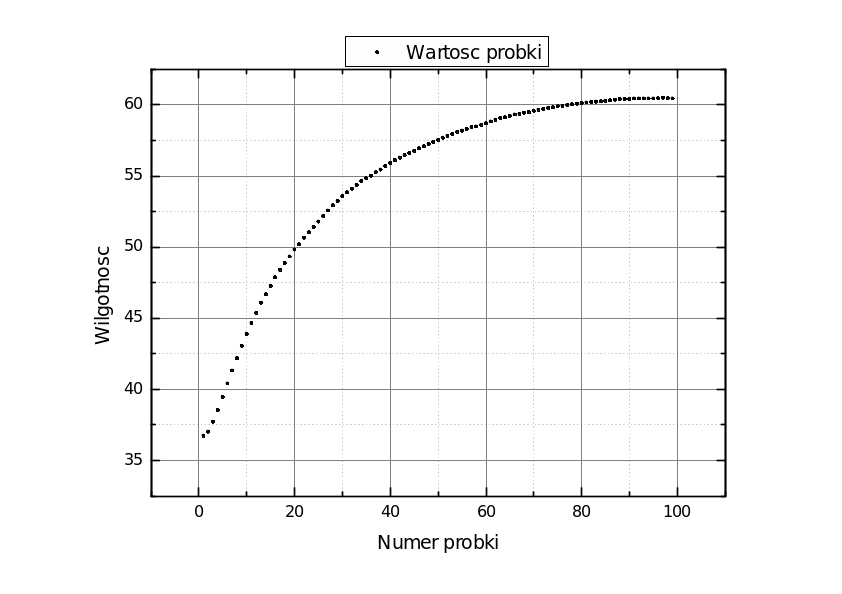

Wyk.9. Próbówka 3, czujnik włożony.




Wyk.10. Próbówka 3, czujnik wyjęty.


Następnie za pomocą wykresów wyznaczono wartości wilgotności względnej dla wszystkich substancji dzięki czemu możliwe było wyznaczenie punktów rosy. Podczas wszystkich pomiarów temperatura nie odbiegała od wartości 23 stopni, więc nie trzeba było korygować pomiarów.

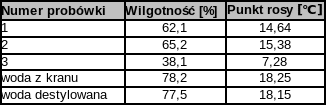

Tabela 2. Wartości punktów rosy dla wszystkich substancji.





Wnioski:

Wartości zebrane w tabeli 2 są wartościami przybliżonymi, dokładny pomiar nie był możliwy ponieważ czujnik reagował na wszelkie zmiany zachodzące w pracowni, tj. ruch innych osób, podmuchy powietrza ze stanowiska 6,a ponadto czujnik nie ustabilizował pomiaru nawet pomimo dość długiego czasu jego trwania. Dodatkową trudnością, uniemożliwiającą przeprowadzenie ostatniego pomiaru z powodu braku czasu, było ukruszenie się zatrzasku na końcu kabla czujnika.

Pomimo tych niedogodności, uważam, że ćwiczenie było dobrą praktyką, by nauczyć się pomiaru wilgotności i punktów rosy.
