Pawlak Konrad 233633
ĆWICZENIE 6
Pomiary ciśnień i przepływów w gazach.
1. Wstęp
Celem ćwiczenia było przeprowadzenie pomiarów ciśnień oraz przepływów w gazach, zapoznając się przy tym ze zjawiskiem piezorezystancyjnym oraz jego zastosowaniem w wyżej pomiarach. Zjawisko piezorezystancyjne jest zjawiskiem kinetycznym polegającym na zmianie oporności półprzewodnika pod wpływem przyłożonych z zewnątrz sił powodujących jego odkształcenie.
Na podstawie znajomości ciśnienia gazu można wyliczyć jego prędkość z równania Bernoulliego:
Wzór 1:
gdzie:
ρ -gęstość płynu
oraz zakładając ciągłość przepływu:
Wzór 2:
można wyznaczyć zależność:
Wzór 3:
gdzie:
A1 i A2 – przekroje rur;
p1 i p2 – ciśnienia w odpowiednich częściach układu;
Strumień przepływającej cieczy (gazu) można wyznaczyć z zależności:
Wzór 4:
2. Kalibracja.
Do skalibrowania układu wykonano pomiary przy pomocy obu czujników używając ciśnienia, którego parametry były znane. Przetwornik 1 znajdował się przed zwężką, drugi zaś na niej. Wyniki pomiarów kalibracyjnych zostały zebrane w Tabeli 1.

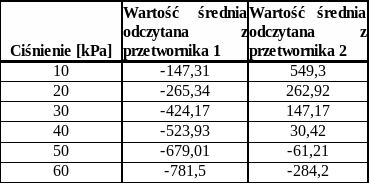

Tabela 1: Dane kalibracyjne.
Uzyskane wartości wprowadzono do programu Origin i zrobiono dopasowanie liniowe, aby otrzymać współczynniki kalibracyjne, które następnie wprowadzono do programu pomiarowego, by wynik był podawany w kiloPascalach a nie w jednostkach pomiarowych przetwornika.

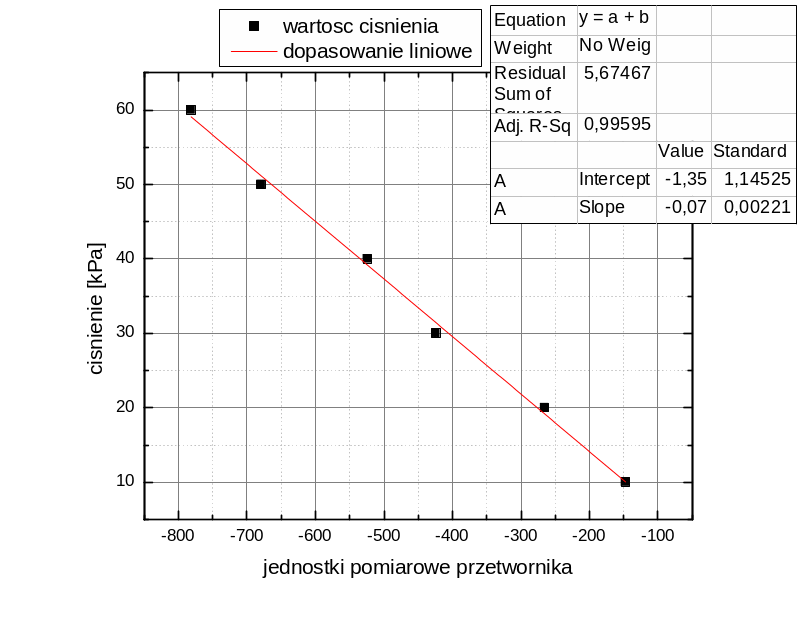

Wykres
1: Dopasowanie współczynników kalibracyjnych ADC 1
A= -0,070 ± 0,002
B= -1,350 ±1,150
Dla przetwornika drugiego, na zwężce:

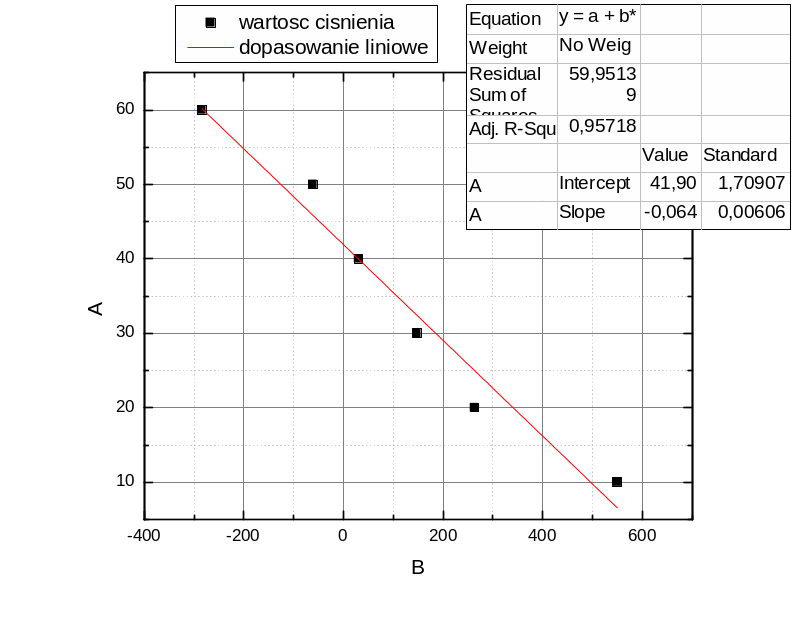

Wykres
2: Dopasowanie współczynników kalibracyjnych ADC 2
A= -0,064 ± 0,006
B= -41,900 ±1,709
3. Test poprawności działania skalibrowanego układu:
W celu sprawdzenia poprawności kalibracji przeprowadziłem dodatkowe trzy pomiary, z uwzględnieniem otrzymanych współczynników A i B, których wyniki zebrałem w poniższej tabeli.

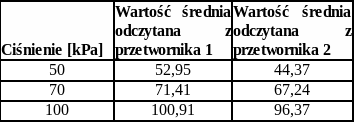

Tabela 2: Wyniki pomiarów skalibrowanym układem.
Na podstawie otrzymanych wyników mogę wnioskować, że kalibracja została przeprowadzona poprawnie, odchylenia były niewielkie i wynikały zapewne z niedokładności analogowego manometru.
4.Pomiar prędkości przepływu powietrza
Głównym celem ćwiczenia był pomiar prędkości przepływu powietrza przez czujnik w dwóch przypadkach. W przypadku braku zastosowania tłumika, oraz wraz z zastosowaniem tłumika, jako który służyła dokręcana rurka.
W tym celu odnotowano wskazania obydwu czujników dla zadanego ciśnienia, następnie korzystając z podanych w instrukcji przekrojów rurek – 3,2mm oraz 10mm, oraz założenia gęstości powietrza 1,185 kg/m3, skorzystano ze wzoru 3 w celu obliczenia prędkości przepływu V1. Następnie ze wzoru 2 wyznaczono wartość V2. Strumień przepływającego powietrza wyznaczono z zależności 4. Wyniki zostały zebrane w tabelach numer 3 oraz 4.
A1 = π*((3,2*10^(-3))/2)^2 = 0,00007854 m2
A2 = π*((10*10^(-3))/2)^2 = 0,000008042 m2
Tabela 3. Prędkości oraz strumień przepływu bez tłumika.
Ciśnienie [kPa] |
10 |
20 |
30 |
40 |
P1 [Pa] |
7.91 |
9.69 |
20.03 |
30.34 |
P2 [Pa] |
-1.98 |
-2.46 |
-2.81 |
-3.36 |
V1 [m/s] |
0.42054825 |
0.46612868 |
0.63909547 |
0.77630545 |
V2 [m/s] |
4.10716982 |
4.55231865 |
6.24155159 |
7.58157551 |
Q [m3] |
0.00003303 |
0.00003661 |
0.00005019 |
0.00006097 |
Tabela 4. Prędkości oraz strumień przepływu z tłumikiem.
Ciśnienie [kPa] |
10 |
20 |
30 |
40 |
P1 [Pa] |
8.73 |
9.82 |
21.86 |
31.11 |
P2 [Pa] |
4.37 |
4.71 |
7.64 |
5.52 |
V1 [m/s] |
0.27922926 |
0.30229303 |
0.50427505 |
0.67647668 |
V2 [m/s] |
2.72701646 |
2.95226246 |
4.92486480 |
6.60662502 |
Q [m3] |
0.00002193 |
0.00002374 |
0.00003961 |
0.00005313 |
5.Wnioski
Pomiary potwierdziły przypuszczenie, że im większe ciśnienie gazu, tym większa będzie prędkość jego przepływu. Można zauważyć, że w każdym przypadku prędkość gazu w zwężce była około dziesięciokrotnie większa niż przed zwężką. Ciężko stwierdzić cokolwiek na temat dokładności pomiarów, ponieważ nie wiadomo nic o dokładności manometru, który był urządzeniem analogowym i ciężko było uzyskać precyzyjne wartości. Niewątpliwie wpływ na wyniki miała również zmiana ciśnienia gazu w trakcie trwania jego przepływu przez układ.
