Temat:

OBLICZENIE KĄTOWEJ ŚCIANY OPOROWEJ

Autorzy:

Dariusz BOMBA, Robert DACKO

Opis programu:

Program sprawdza warunki stateczności kątowej ściany oporowej, której poziomy naziom

może być obciążony obciążeniem równomiernie rozłożonym.

Za ścianą należy przewidzieć warstwę zasypki z gruntu niespoistego np..piasku lub żwiru.

Warunki, które znajdują się na czerwonym tle muszą być wypełnione !!!. Jeśli którykolwiek z nich jest

nie spełniony, należy zmieniać parametry ściany aż do skutku.

Informacje dla użytkowników:

UWAGA !!!

-Wartości wejściowe do projektu należy wpisywać tylko w komórkach w żółtym kolorze !!!

[m]

-Tekst oraz wartości liczbowe w kolorze zielonym są automatycznie przeliczane przez program i tu nie wolno nic zmieniać !!!

-Wartości,które program pokazuje na jasno niebieskim tle są charakterystyczne, przeliczane automatycznie i tu nie wolno nic zmieniać !!!

-Wartości,które program pokazuje na jasno brązowym tle są obliczeniowe, przeliczane automatycznie i tu nie wolno nic zmieniać !!!

DANE DO OBLICZEŃ:

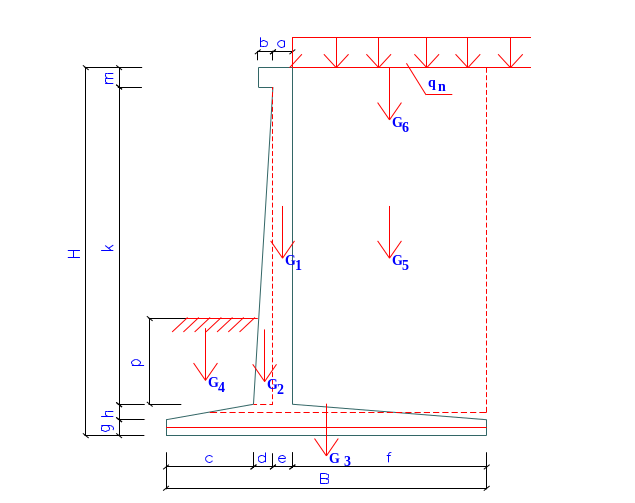

WYMIARY ŚCIANY (wstawić w metrach)

a=

0.2

[m]

b=

0.15

[m]

c=

0.9

[m]

d=

0.2

[m]

e=

0.2

[m]

f=

2

[m]

g=

0.2

[m]

h=

0.2

[m]

k=

4.35

[m]

m=

0.25

[m]

p=

1.2

[m]

qn=

10

[kPa]

g(n)=

17.5

[kN/m3]

gb=

25

[kN/m3]

B=

3.3

[m]

H=

5

[m]

Składowe pionowe obciążenia wynoszą:

wartości charakterystyczne wynoszą:

wartości obliczeniowe wynoszą:

gf=

0.9

gf=

1.1

G1(n)=

22.3

[kN]

G11(r)=

20.0

[kN]

G12(r)=

24.5

[kN]

G2(n)=

10.9

[kN]

G21(r)=

9.8

[kN]

G22(r)=

12.0

[kN]

G3(n)=

25.8

[kN]

G31(r)=

23.2

[kN]

G32(r)=

28.3

[kN]

G4(n)=

20.5

[kN]

G41(r)=

18.4

[kN]

G42(r)=

22.5

[kN]

G5(n)=

164.5

[kN]

G51(r)=

148.1

[kN]

G52r)=

181.0

[kN]

G6(n)=

20.0

[kN]

G61(r)=

18.0

[kN]

G62(r)=

22.0

[kN]

Suma Gi(n)=

263.9

[kN]

Suma

Gi1(r)=

237.5

[kN]

Gi2(r)=

290.2

[kN]

Parametry geotechniczne zasypki znajdującej się za ścianą oporową:

ID(n)=

0.4

gf=

0.9

gf=

1.1

fu(n)=

33

fu1(r)=

29.7

fu2(r)=

36.3

gn(n)=

17

[kN/m3]

gn1(r)=

15.3

[kN/m3]

gn2(r)=

18.7

[kN/m3]

Parametry geotechniczne podłoża pod ścianą oporową:

wartości charakterystyczne wynoszą:

wartości obliczeniowe wynoszą:

1 warstwa

IL(n)=

ID(n)=

1

gf=

0.9

gf=

1.1

fu(n)=

1

fu1(r)=

0.9

fu2(r)=

1.1

cu(n)=

1

cu1(r)=

0.9

cu2(r)=

1.1

gb(n)=

17

[kN/m3]

gb1(r)=

15.3

[kN/m3]

gb2(r)=

18.7

[kN/m3]

ND=

18.4

NB=

7.5

OBCIĄŻENIA DZIAŁAJĄCE NA ŚCIANĘ OPOROWĄ:

Obciążenie naziomu:

qn=

10

[kPa]

qr1=

8

[kPa]

qr2=

12

[kPa]

Współczynnik parcia granicznego, czynnego, gruntu przy założeniu idealnie gładkiej powierzchni ściany:

wg wzoru nr 3 PN-83/B-03010

Ka=

0.29

Wysokość zastępcza uwzględniająca wpływ obciążenia naziomu:

hz=

0.6

[m]

Jednostkowe parcie gruntu wynosi:

1) dla z=

0

[m]

ea=

2.95

[kN/m]

2) dla z=

5

[m]

ea=

28.01

[kN/m]

Wypadkowa parcia granicznego gruntu wynosi:

1) Wypadkowa parcia gruntu pochodząca od obciążenia naziomu:

Ea1=

14.74

[kN]

Ea1(r)=

17.69

[kN]

2) Wypadkowa parcia gruntu :

Ea2=

62.65

[kN]

Ea2(r)=

75.17

[kN]

SPRAWDZENIE STANÓW GRANICZNYCH PODŁOŻA:

1) Sprawdzenie stateczności na obrót względem przedniej krawędzi ściany:

mo=

0.8

Mo(r)=

184.25

[kNm]

Mu(r)=

462.59

[kNm]

mo x Mu(r)=

370.0719

>Mo(r)=

184.25

[kNm]

WARUNEK SPEŁNIONY

2) Przesunięcie w poziomie posadowienia fundamentu:

Qt(r)=

92.86

[kN]

m=

0.8

mt=

0.95

Qtf =

189.972

[kN]

Qt(r)=

92.86

< mt x Qtf =

180.4734

[kN]

WARUNEK SPEŁNIONY

3) Przesunięcie w podłożu:

Qtf =

135.44

[kN]

Qt(r) =

92.86

< mt x Qtf=

128.670691593815

[kN]

WARUNEK SPEŁNIONY

4) Wypieranie gruntu spod płyty fundamentowej:

Nr=

290.24

[kN]

m=

0.9

L=L=

1

[m]

B/L=

0

Dmin=

1.2

[m]

eB=

0.63

[m]

Bśr=

2.03

[m]

tgdB=

0.32

[o]

tgfu (n)=

0.65

[o]

tgdu(n)/tgfu (n)=

0.49

iB=

0.24

iD=

0.45

QfNB=

422.18

m=

0.8

mxQfNB=

337.74

>Nr=

290.24

WARUNEK SPEŁNIONY
