1. Temat: |
|
Sprawdzenie wymiarów stopy fundamentowej |
|
|
|
|
|
|
|
|
2. Autorzy: |
|
|
|
|
|
|
|
|
|
|
|
Wojciech Pacławski |
|
|
|
|
|
|
|
|
|
|
Piotr Pomykała |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
3. Opis programu: |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Program służy do sprawdzenia wymiarów stopy fundamentowej obciążonej siłą osiową . |
|
|
|
|
|
|
|
|
|
|
W arkuszu ''1 warstwa'' można dokonać sprawdzenia wymiarów stopy posadowionej na podłożu jednowarstwowym. |
|
|
|
|
|
|
|
|
|
|
W arkuszu ''2warstwy'' można dokonać sprawdzenia wymiarów stopy posadowionej na podłożu dwuwarstwowym. |
|
|
|
|
|
|
|
|
|
|
przy czym najpierw należy sprawdzić wymiary fundamentu dla pierwszej warstwy |
|
|
|
|
|
|
|
|
|
|
W pierwszej części znajduje się krótki opis symboli i metody obliczeń, w części drugiej algorytm sprawdzania wymiarów |
|
|
|
|
|
|
|
|
|
|
fundamentu. Dane wejściowe potrzebne do obliczeń należy wpisać w oznaczone żółte komórki znajdujące się |
|
|
|
|
|
|
|
|
|
|
w części obliczeniowej programu. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
CZĘŚĆ OPISOWA |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Warunek obliczeniowy pierwszego stanu granicznego ma postać |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
gdzie: |
|
|
|
|
|
|
|
Nr - obliczeniowa wartość obciążenia pionowego [kN] |
|
|
|
|
|
|
|
|
|
|
m - współczynik korekcyjny |
|
|
|
|
|
|
|
|
|
|
Qf - obliczeniowy opór graniczny podłoża gruntowego przeciwdziałający obciążeniu Nr |
|
|
|
|
|
|
|
|
|
|
obliczeniową wartość obciążenia ustala się, mnożąc wartość charakterystyczną przez współczynnik gf |
|
|
|
|
|
|
|
|
|
|
obciążenia określony zgodnie z PN-81/B-03020 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
współczynnik m przyjmuje następujące wartości: |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
0,9 - gdy stosuje się rozwiązanie teorii granicznych stanów naprężeń w tym również wzory |
|
|
|
|
|
|
|
|
|
|
podane w zał. Nr 1 powyższej normy |
|
|
|
|
|
|
|
|
|
powrót do drugiej warstwy |
0,8 - gdy przyjmuje się kołowe linie poślizgu w gruncie |
|
|
|
|
|
|
|
|
|
0,7 - gdy stosuje się inne bardziej uproszczone metody obliczeń |
|
|
|
|
|
|
|
|
|
|
0,8 - przy obliczaniu na przesuniecie w poziomie posadowienia lub w podłożu gruntowym |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
przy stosowaniu metody B lub C oznaczania parametrów geotechnicznych, |
|
|
|
|
|
|
|
|
|
|
wartość współczynnika m należy zmniejszyć mnożąc go przez wartość 0,9 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
2/,Wypieranie podłoża przez pojedyńczy fundament lub całą budowlę |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
W przypadku gdy pod fundamentem występuje jedna warstwa geotechniczna do głębokośći równej |
|
|
|
|
|
|
|
|
|
|
co najmniej podwójnej szerokości fundamentu, podłożę gruntowe pod tym fundamentem |
|
|
|
|
|
|
|
|
|
|
uważa się za jednorodne. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
gdzie: |
|
|
|
|
|
|
|
|
|
|
Nr- obliczeniowa wartość obciążenia pionowego fundamentu |
|
|
|
|
|
|
|
|
|
|
m- współczynnik korekcyjny j.w |
|
|
|
|
|
|
|
|
|
|
Qf-obliczeniowa wartość oporu granicznego gruntu wyznaczana w poniższy sposób |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Qf=B*L[(1+0,3*B/L)*Nc*c(r)+(1+1,5*B/L)ND*rd(r)*g*Dmin+(1-*B/L)*Nb*rB(r)*g*B] |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
gdzie: |
|
|
|
|
|
|
|
|
|
|
B-szerokość podstawy fundamentu [m] |
|
|
|
|
|
|
|
|
|
|
L- długość podstawy fundamentu [m] |
|
|
|
|
|
|
|
|
|
|
Dmin-głębokość posadowienia poniżej najniższego poziomu przy fundamencie [m] (rys Z1-1)wg PN-81/B-03020 |
|
|
|
|
|
|
|
|
|
|
rD(r),rB(r)-obliczeniowa wartość gęstości objetościowej gruntów (z uwzględnieniem wyporu wody) występujących odpowiednio |
|
|
|
|
|
|
|
|
|
|
powyżej i do głębokości równej B poniżej poziomu posadowienia [t*m-3] |
|
|
|
|
|
|
|
|
|
|
c(r)-obliczeniowa wartość spójności gruntu występująca bezpośrednio poniżej poziomu posadowienia, równa |
|
|
|
|
|
|
|
|
|
|
cu(r) lub cI(r)[kPa] |
|
|
|
|
|
|
|
|
|
|
NC,ND,NB-współczynniki nośności zależne od wartości obliczeniowej kąta tarcia wewnętrznego gruntu Fu(r) lub FI(r) |
|
|
|
|
|
|
|
|
|
|
bezpośrednio poniżej poziomu posadowienia , przyjmowane z rysunku Z1-1 PN-81/B03020 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
by uzyskać wartości obliczeniowe należy je pomnożyćwartości odczytane z w/w normy przez współczynnik obliczenowy |
|
|
|
|
|
|
|
|
|
|
zależnie od metody(A,B,C) |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
CZĘŚĆ OBLICZENIOWA. |
|
|
|
|
|
|
|
|
|
|

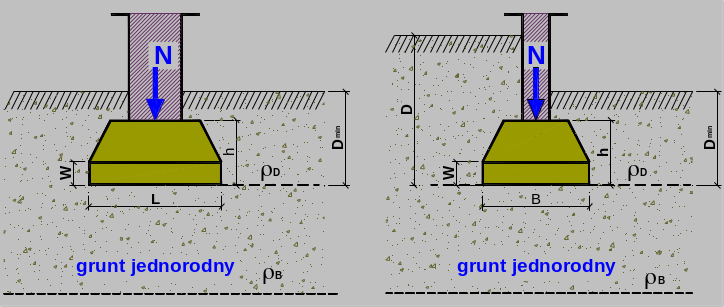

Sprawdzenia wymiarów stopy posadowionej na podłożu jednowarstwowym. |
|
|
|
|
|
|
|
|
|
|
|
|
wprowadź dane w żółte komórki: |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
B= |
2 |
[m] |
- szerokość podstawy fundamentu |
|
|
|
|
|
|
|
L= |
2 |
[m] |
- długośćpodstawy fundamentu |
|
|
|
|
|
|
|
h= |
0.8 |
[m] |
- wysokość stopy |
|
|
|
|
|
|
|
w= |
0.3 |
[m] |
- wysokość od podstawy stopy do ścięcia |
|
|
|
|
|
|
|
a1= |
0.6 |
[m] |
- wymiar góry stopy w kierunku B |
|
|
|
|
|
|
|
a2= |
0.6 |
[m] |
- wymiar góry stopy w kierunku L |
|
|
|
|
|
|
|
Dmin= |
1.3 |
[m] |
- głębokość posadowienia najmiższego poziomu przy fundamencie |
|
|
|
|
|
|
|
c(r)= |
0 |
[kPa] |
- obliczeniowa wartość spójności gruntu |
|
|
|
|
|
|
|
rD(r)= |
20 |
[kN/m3] |
- obliczeniowa wartość gęstości objetościowej gruntów powyżej poziomu posadowienia |
|
|
|
|
|
|
|
rB(r)= |
15.3 |
[kN/m3] |
- obliczeniowa wartość gęstości objetościowej gruntów poniżej poziomu posadowienia |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
wprowadź współczynniki nośności zależne od wartości obliczeniowej kąta tarcia wewnętrznego gruntu Fu(r) lub FI(r) |
|
|
|
|
|
|
|
|
|
|
bezpośrednio poniżej poziomu posadowienia , przyjmowane z rysunku Z1-1 PN-81/B03020 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
NC= |
0 |
ND= |
10.69 |
NB= |
3.45 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
wprowzdź wartość współczynnika m |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
m= |
0.81 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
wprowadź wartość obliczeniowej siły pionowej |
|
|
|
|
N= |
1086.46 |
[kN] |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ciężr fundamentu Gfr= |
58.48 |
[kN] |
|
|
|
|
|
|
|
|
ciężr gruntu nad fundamentem Ggr= |
61.47 |
[kN] |
|
|
|
|
|
|
|
Nr= |
1206.41 |
[kN] |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
odpór gruntu |
|
Qf= |
3096.11 |
[kN] |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
sprawdzenie warunku nośności |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Nr= |
1206.41 |
[kN] |
< |
m*Qf= |
2507.8491 |
[kN] |
|
|
|
|
|
|
|
|
|
|
|
|
|
Warunek normowy został spełniony. |
|
|
|
|
|
|
|
|
|
|
Przyjęte wymiary stopy fundamentowej są wystarczące by przenieść obciążenie pionowe. |
|
|
|
|
|
|
|
|
|
|

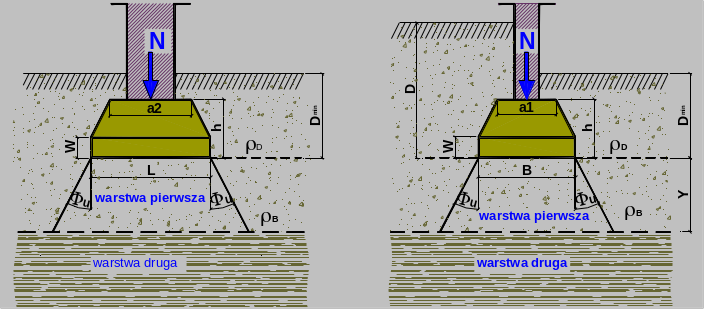

Sprawdzenie wymiarów stopy posadowionej na podłożu dwuwarstwowym. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
OBLICZENIA |
|
|
(wprowadź dane w żółte komórki) |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
B= |
2.5 |
[m] |
- szerokość podstawy fundamentu |
|
|
|
|
|
|
|
|
L= |
2.5 |
[m] |
- długośćpodstawy fundamentu |
|
|
|
|
|
|
|
|
h= |
0.8 |
[m] |
- wysokość stopy |
|
|
|
|
|
|
|
|
w= |
0.3 |
[m] |
- wysokość od podstawy stopy do ścięcia |
|
|
|
|
|
|
|
|
a1= |
0.55 |
[m] |
- wymiar góry stopy w kierunku B |
|
|
|
|
|
|
|
|
a2= |
0.55 |
[m] |
- wymiar góry stopy w kierunku L |
|
|
|
|
|
|
|
|
Dmin= |
0.8 |
[m] |
- głębokość posadowienia najmiższego poziomu przy fundamencie |
|
|
|
|
|
|
|
|
c(r)= |
10 |
[kPa] |
- obliczeniowa wartość spójności gruntu(drugiej warstwy) |
|
|
|
|
|
|
|
|
rD(r)= |
20.4 |
[kN/m3] |
- obliczeniowa wartość gęstości objetościowej gruntu powyżej poziomu drugiej warstwy |
|
|
|
|
|
|
|
|
rB(r)= |
30 |
[kN/m3] |
- obliczeniowa wartość gęstości objetościowej gruntu drugiej warstwy |
|
|
|
|
|
|
|
|
fu(r)= |
30 |
[ o ] |
- obliczeniowa wartość efektywnego kąta tarcia wewnętrznego gruntu(pierwszej warstwy) |
|
|
|
|
|
|
|
|
y= |
3 |
[m] |
- wprowadź odległość od spodu fundamentu do poziomu drugiej wartwy |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
wprowadź współczynniki nośności zależne od wartości obliczeniowej kąta tarcia wewnętrznego gruntu Fu(r) lub FI(r) |
|
|
|
|
|
|
|
|
|
|
|
bezpośrednio poniżej poziomu posadowienia , przyjmowane z rysunku Z1-1 PN-81/B03020 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
NC= |
10 |
ND= |
5 |
NB= |
3 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
wprowzdź wartość współczynnika m |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
nie wiesz co wpisać? |
|
|
|
|
|
|
|
m= |
0.81 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
wprowadź wartość obliczeniowej siły pionowej |
|
|
|
|
|
N= |
22222222.00 |
[kN] |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
obliczenia |
|
|
|
|
|
|
|
|
|
|
zastepcza szerokość podstawy fundamentu B= |
5.96 |
[ m ] |
|
|
zastepcza długość podstawy fundamentu L= |
5.96 |
[ m ] |
|
|
|
|
|
|
|
|
ciężr fundamentu Gfr= |
87.90 |
[kN] |
|
|
|
|
|
|
|
|
ciężr gruntu nad fundamentem Ggr= |
36.80 |
[kN] |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
wartość obciążenia pionowego w sumie z ciężarem gruntu |
|
|
|
|
|
|
|
|
|
|
|
pierwszej warstwy wynosi |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Nr= |
22224538.91 |
[kN] |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
odpór podłoża gruntowego wynosi: |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Qf= |
26200.41 |
[kN] |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
sprawdzenie warunku nośności |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Nr= |
22224538.91 |
[kN] |
> |
m*Qf= |
21222.33 |
[kN] |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
UWAGA!!! warunek normowy nie został spełniony. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Należy zwiększyć wymiary stopy fundamentowej. |
|
|
|
|
|
|
|
|
|
|
|
