Projekt1 zad1

4.ROZWIĄZANIE KRATOWNICY OD OBCIĄŻENIA ZEWNĘTRZNEGO























































































































































































































WĘZEŁ Nr równania




1 1 SX=0 22,033+N14sin(a)=0



2 SY=0 -N12-78,393-N14cos(a)=0


2 3 SX=0 N23+22,743+N24cos(b)=0



4 SY=0 N12+N24sin(b)+34,114=0


3 5 SX=0 N36-N23+N35cos(b)-N43cos(b)=0



6 SY=0 50+N43sin(b)+N35sin(b)=0


4 7 SX=0 N45-N24cos(b)+N43cos(b)-N14sin(a)=0



8 SY=0 -N24sin(b)-N43sin(b)+N14cos(a)=0


5 9 SX=0 -N45-N35cos(b)+N56cos(b)=0



10 SY=0 -N35sin(b)-N56sin(b)=0


6 11 SX=0 -N23+N36-N43cos(b)+N35cos(b)=0



12 SY=0 N43sin(b)+N35sin(b)=0


7 13 SX=0 -N67-N78cos(b)+N79cos(b)=0



14 SY=0 N78sin(b)+N79sin(b)=0


8 15 SX=0 N89+N78cos(b)-N68cos(b)=0



16 SY=0 -N78sin(b)-N68sin(b)+25=0


9 17 SX=0 -N89-N79cos(b)-44,776=0



18 SY=0 -N79sin(b)-30,721=0









5. ZAPROJEKTOWANIE PRZEKROJÓW POPRZECZNYCH PRĘTÓW






KRATOWNICY




















































































































































































































































pręty ściskane pręty rozciągane


50x50x4 30x30x4


A-=3,89*10-4m2 A+=2,27*10-4m2


EA-=79745kN EA+=35670kN























































































































6. ROZWIĄZANIE KRATOWNICY OD STANÓW WIRTUALNYCH

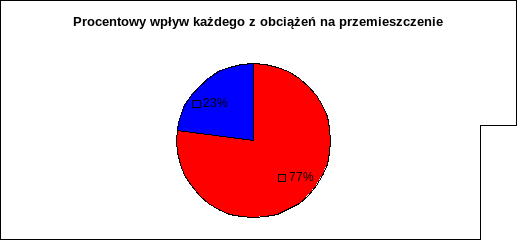

7. OBLICZENIE PRZEMIESZCZEŃ


























Pionowe przemieszczenie węzła 5












-od obciążenia zewnętrznego





PRĘT ij L [m] EA [kN] NP [kN] N1 [-] NP*N1*L/EA
12 7 79745 -34.327 0.364 -0.000069
14 4.472 79745 -49.267 -1.220 0.000810
24 3.605 35670 0.256 -0.437 0.000098
23 4 79745 -22.885 0.242 -0.000019
43 3.605 79745 -53.217 -0.874 0.000628
45 4 35670 7.628 -0.303 0.000047
35 3.605 79745 -6.876 0.874 -0.000030
36 4 79745 -48.590 -0.727 0.000493
56 3.605 35670 6.876 0.328 0.000164
67 4 79745 -40.962 -0.364 0.000237
68 3.605 79745 -6.876 -0.328 0.000073
78 3.605 35670 36.922 0.328 0.000441
79 3.605 79745 -36.922 -0.328 0.000197
89 4 79745 -24.295 -0.364 0.000161




suma: 0.003232 [m]







-od obciążenia temperaturą





PRĘT ij L [m] a [1/oC] DT [oC] N1 [-] N1ij*aij*DTij*Lij
23 4 1.2E-05 30 0.242 0.00034848
36 4 1.2E-05 25 -0.727 -0.0008724
67 4 1.2E-05 25 -0.364 -0.0004368




suma: -0.00096072 [m]







































































































































Obrót pręta 43












-od obciążenia zewnętrznego





PRĘT ij L [m] EA [kN] NP [kN] N2 [1/m] NP*N2*L/EA
12 7 79745 -34.327 0.819 -0.000265
14 4.472 79745 -49.267 -0.733 0.000509
24 3.605 35670 0.256 -0.985 0.000094
23 4 79745 -22.885 0.546 -0.000107
43 3.605 79745 -53.217 -0.470 0.000359
45 4 35670 7.628 0.219 0.000159
35 3.605 79745 -6.876 -0.197 0.000062
36 4 79745 -48.590 -0.437 0.000316
56 3.605 35670 6.876 0.197 0.000139
67 4 79745 -40.962 -0.219 0.000163
68 3.605 79745 -6.876 -0.197 0.000062
78 3.605 35670 36.922 0.197 0.000305
79 3.605 79745 -36.922 -0.197 0.000136
89 4 79745 -24.295 -0.219 0.000117




suma: 0.002050 [rad]







-od obciążenia temperaturą





PRĘT ij L [m] a [1/oC] DT [oC] N2 [1/m] N2ij*aij*DTij*Lij
23 4 1.2E-05 30 0.546 0.00078624
36 4 1.2E-05 25 -0.437 -0.0005244
67 4 1.2E-05 25 -0.219 -0.0002628




suma: -0.00000096 [rad]
