Technologie produkcji biogazu

Technologie produkcji biogazu

• Biogazownie zbiornikowe (odpady pochodzenia

rolniczego, współ-fermentacja, ścieki)

• Biogazownie lagunowe (odpady pochodzenia

rolniczego, współ-fermentacja, ścieki)

• UASB & EGSB (ścieki)

• Instalacja utylizacji odpadów stałych, mokra

fermentacja

• Instalacja utylizacji odpadów stałych, sucha

fermentacja

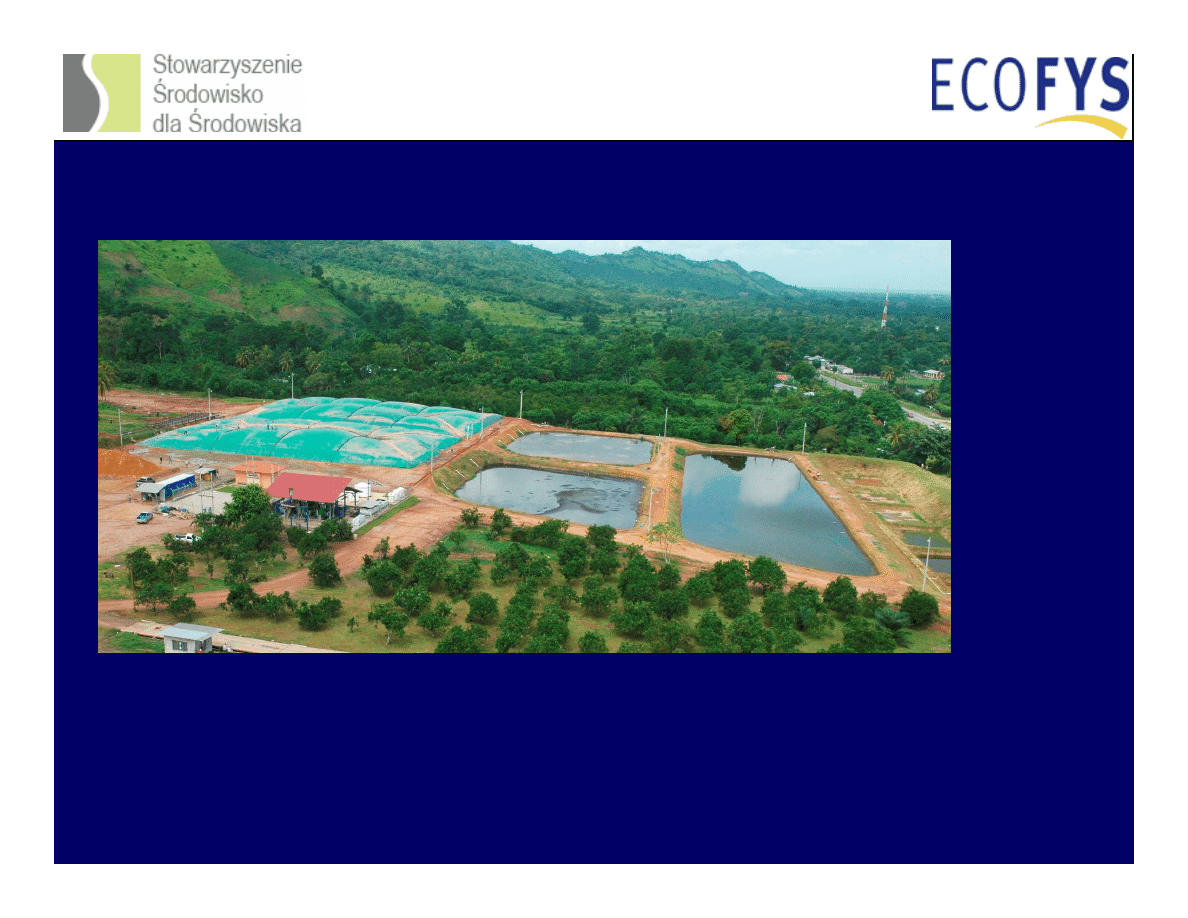

Układ lagunowy na ścieki przemysłowe

•Niskie koszty inwestycyjne
•Efektywność zależy od warunków klimatycznych

Biogazownia Ecopalsa, Honduras – źródło: One Carbon

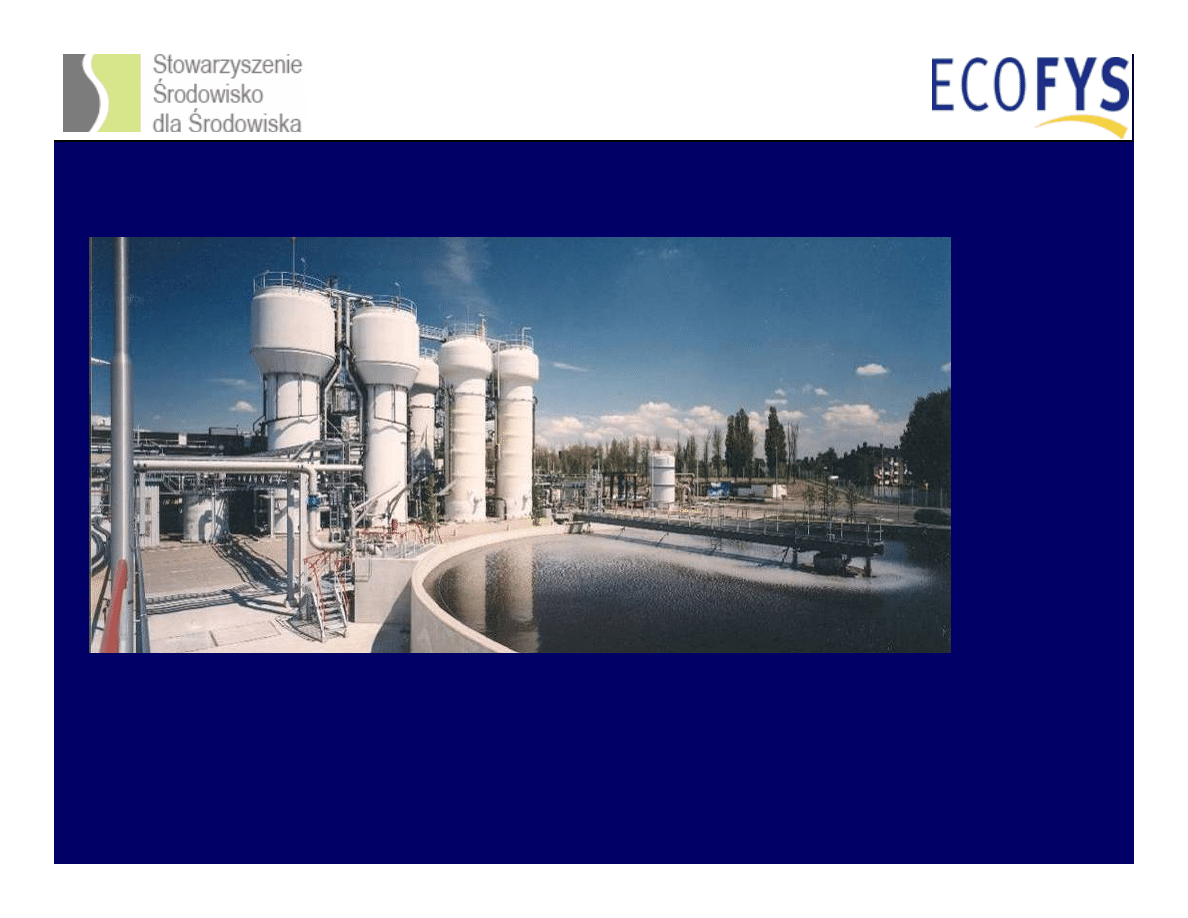

Technologia UASB & EGSB

•Wysokie koszty inwestycyjne
•Mała powierzchnia

Źródło

:

Econcern

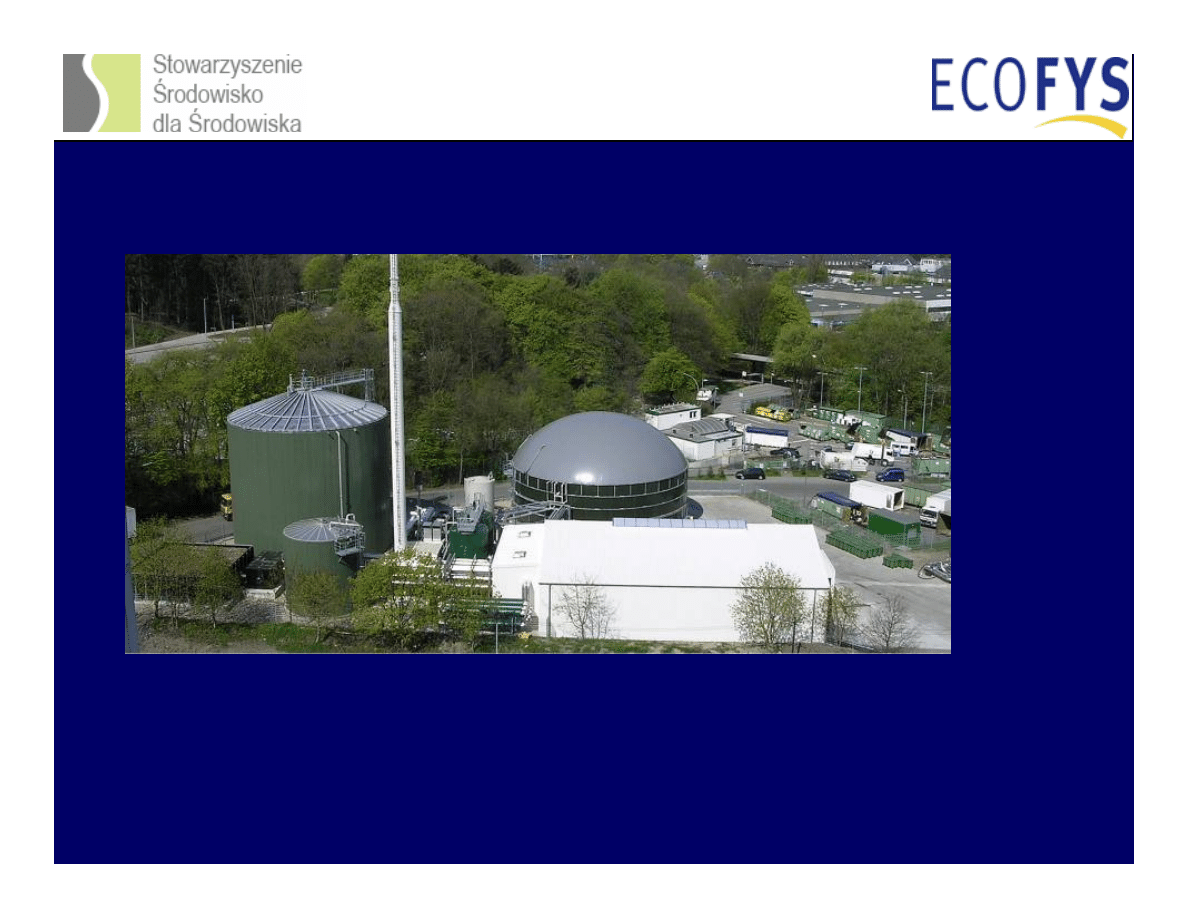

Odpady stałe - mokra fermentacja

•Wysokie koszty inwestycyjne oraz konieczność

wstępnej obróbki odpadów

•Dobra kontrola procesu i stabilność procesu

Biogazownia Biowerk, Niemcy – źródło: Biowerk GmbH & Co. KG

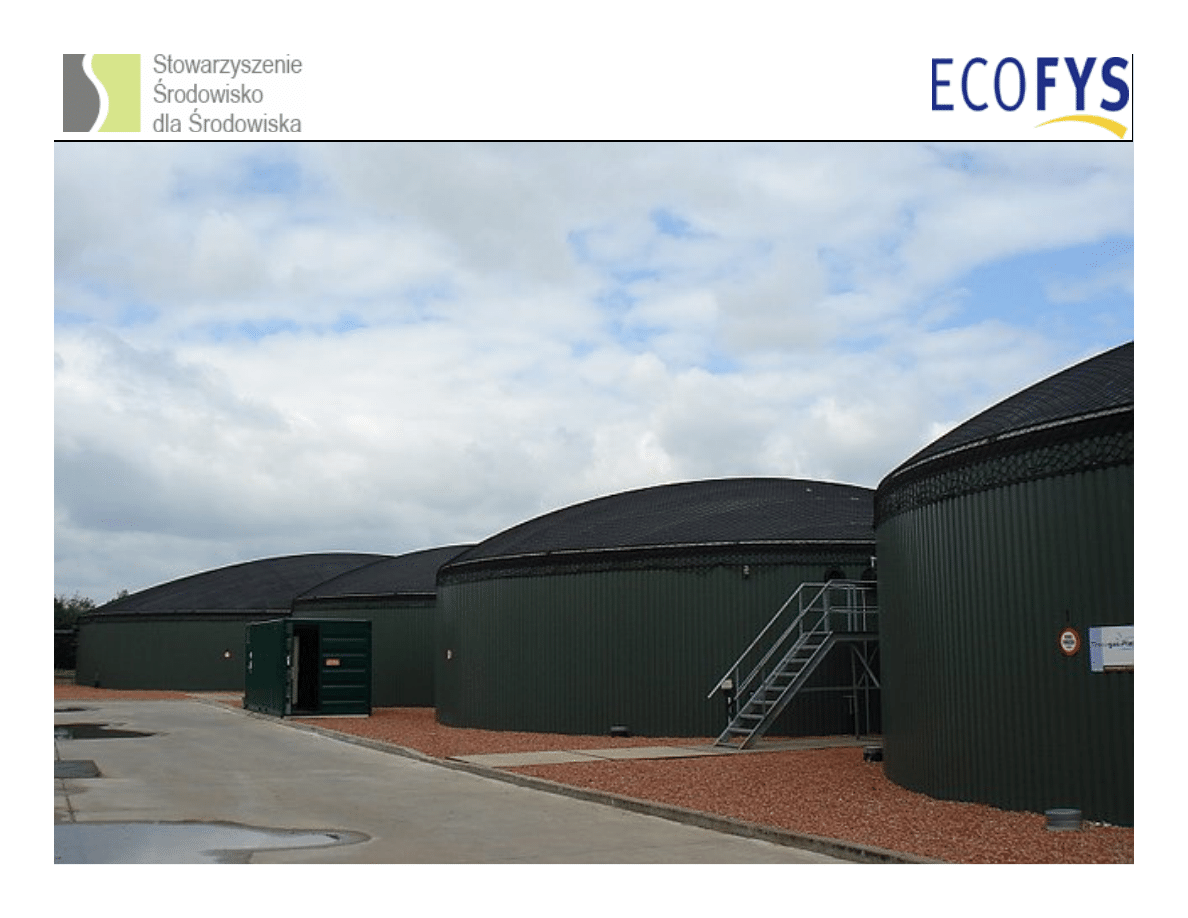

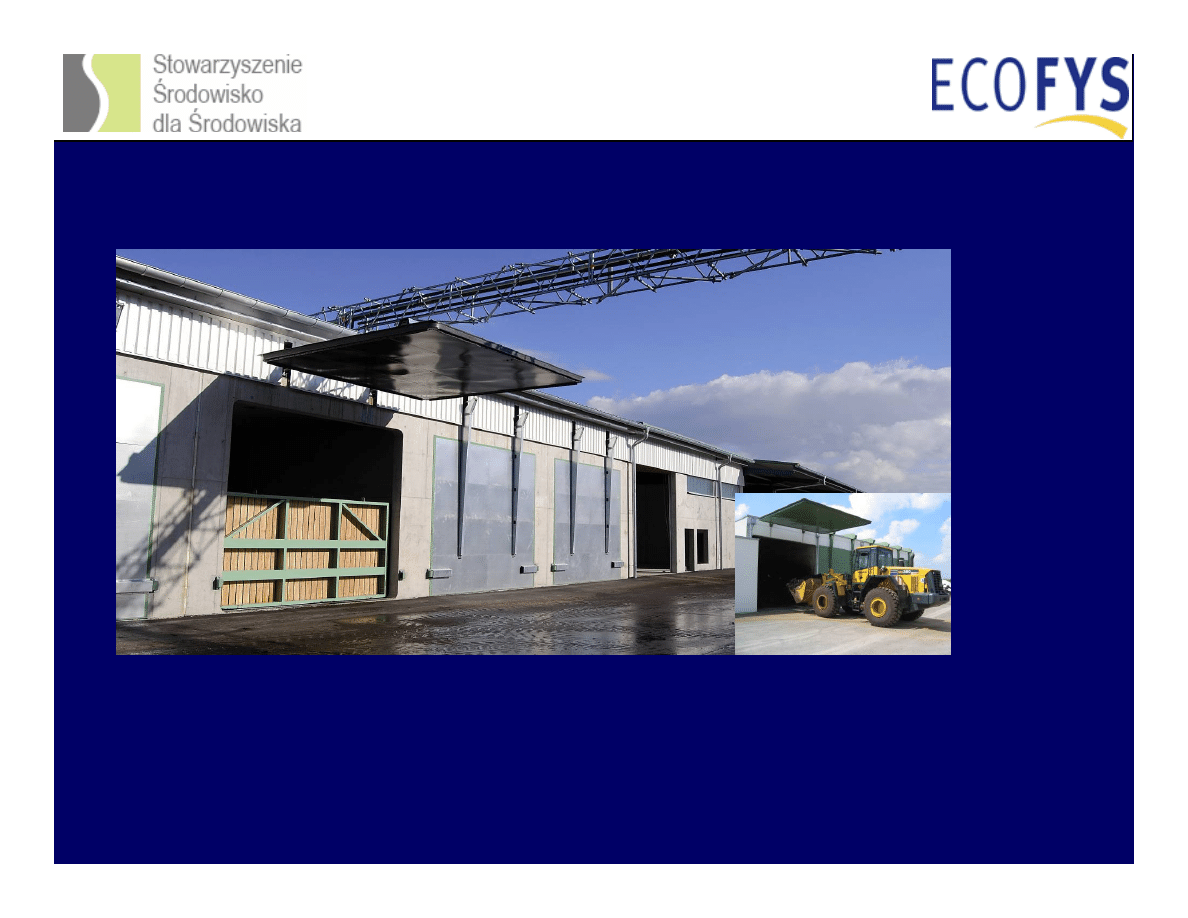

Odpady stałe – sucha fermentacja

•Umiarkowane do wysokich koszty inwestycyjne
• Bez wstępnej obróbki oraz stabilność procesu

Biogazownia Monachium – Źródło: Bekon GmbH & Co K.G.

Biogazownie rolnicze

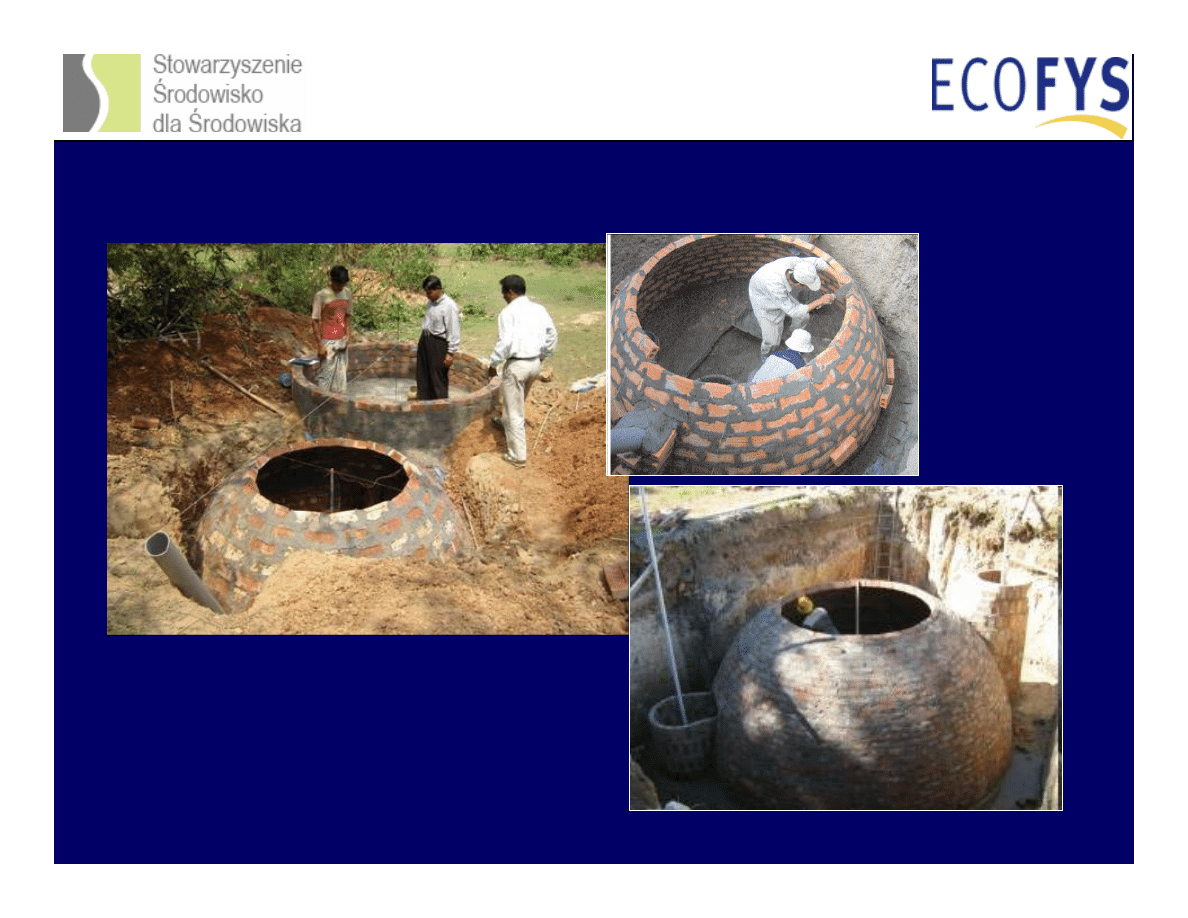

Domowe komory fermentacyjne

Źródło: SNV

•Bardzo niskie koszty

inwestycyjne

•Bardzo prosta kontrola procesu

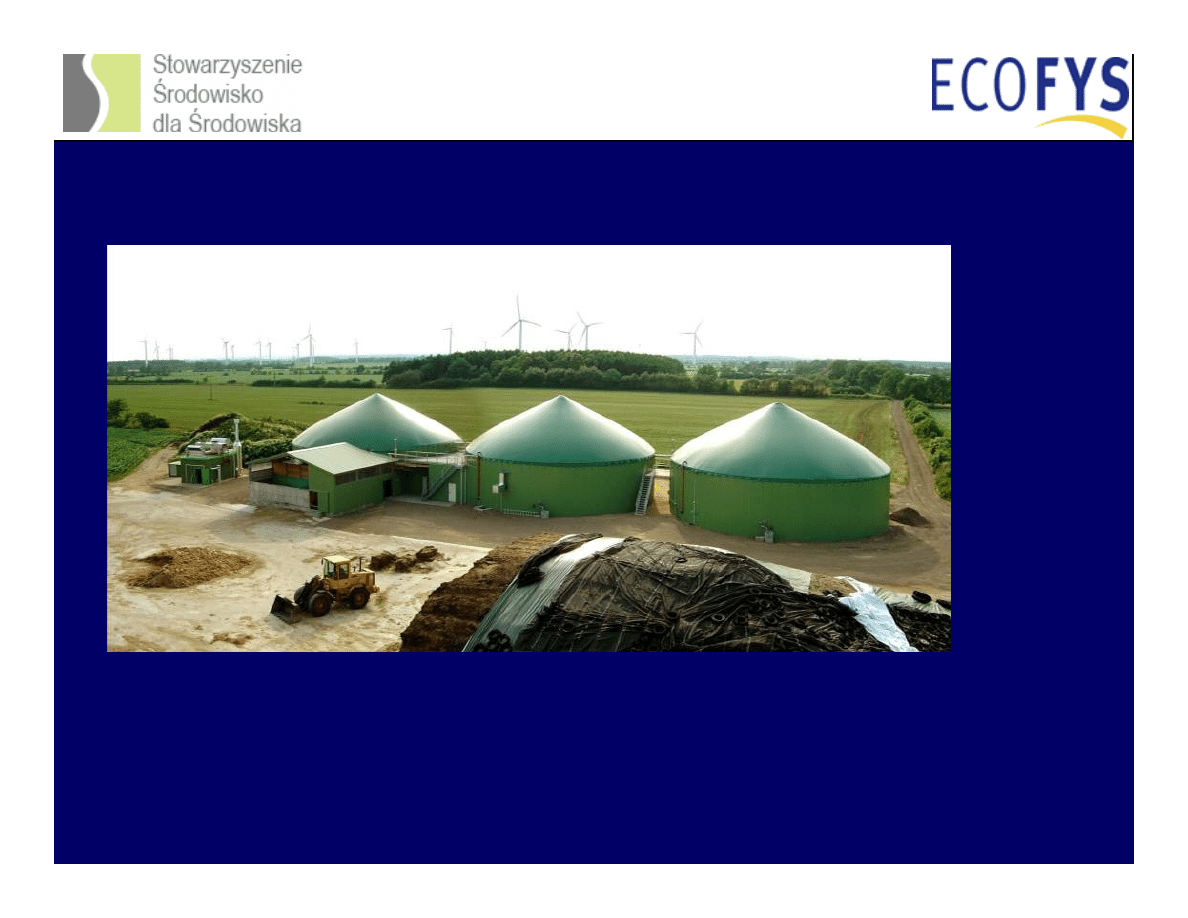

Biogazownia rolnicza

•Umiarkowane koszty inwestycyjne
•Dobra kontrola procesu

Biogazownia Shuby, Niemcy – Źródło: BioConstruct

Schemat biogazowni

Silnik

Zbiornik na gnojowicę

Magazyn

kosubstratów

Obróbka

Fermentator

Zbiornik gazu

Zbiornik na

materiał

przefermentowany

Zbiornik gazu

Ciepło odpadowe

En.elektryczna

Zbiornik ciepła

Biogaz

Chłodzenie awaryjne

Nawóz

Źródło: Econcern

Biogazownie rolnicze w Polsce

Biogazownie rolnicze w Polsce:
•9 czerwca 2005 - Pawłówek o mocy 725 kW,
•21 kwietnia 2008 - Płaszczyca o mocy 625 kW,
•12 września 2008 - Kujanki o mocy 330 kW

Potencjał:
•7800 gospodarstw rolnych z liczbą zwierząt >100 SD
•1800 gospodarstw rolnych z pow. upraw >1000ha

340 kW

e

to ok. 1000ha, obsada krów 100,

obsada trzody 2000

Koszty inwestycyjne

i eksploatacyjne

Koszty inwestycyjne

•Etap przygotowania projektu

•Komory fermentacyjne

•Mieszadła, pompy, rury

•Sprzęt elektryczny, podłączenie do sieci

•Instalacja do oczyszczania gazu

•Wykorzystanie gazu (CHP, pochodnia, kocioł)

•Pozostałe (np. instalacja do kondycjonowania)

Koszty eksploatacyjne

•Opłaty za zużycie energii elektrycznej, ciepła,

wody, materiał wsadowy

•Pensje pracowników

•Eksploatacja instalacji

•Naprawy

•Koszty administracyjne

•Ubezpieczenie

Źródła dochodów z produkcji biogazu

•Certyfikaty z redukcji emisji CO

2

(kraje rozwijające

się, projekty CDM)

•Sprzedaż energii elektrycznej (PL 372 PLN/MWh)

•Ciepło/chłód

•Paliwo

•Zyski z obróbki odpadów/ składowanie

•Nawóz

Źródło: FNR

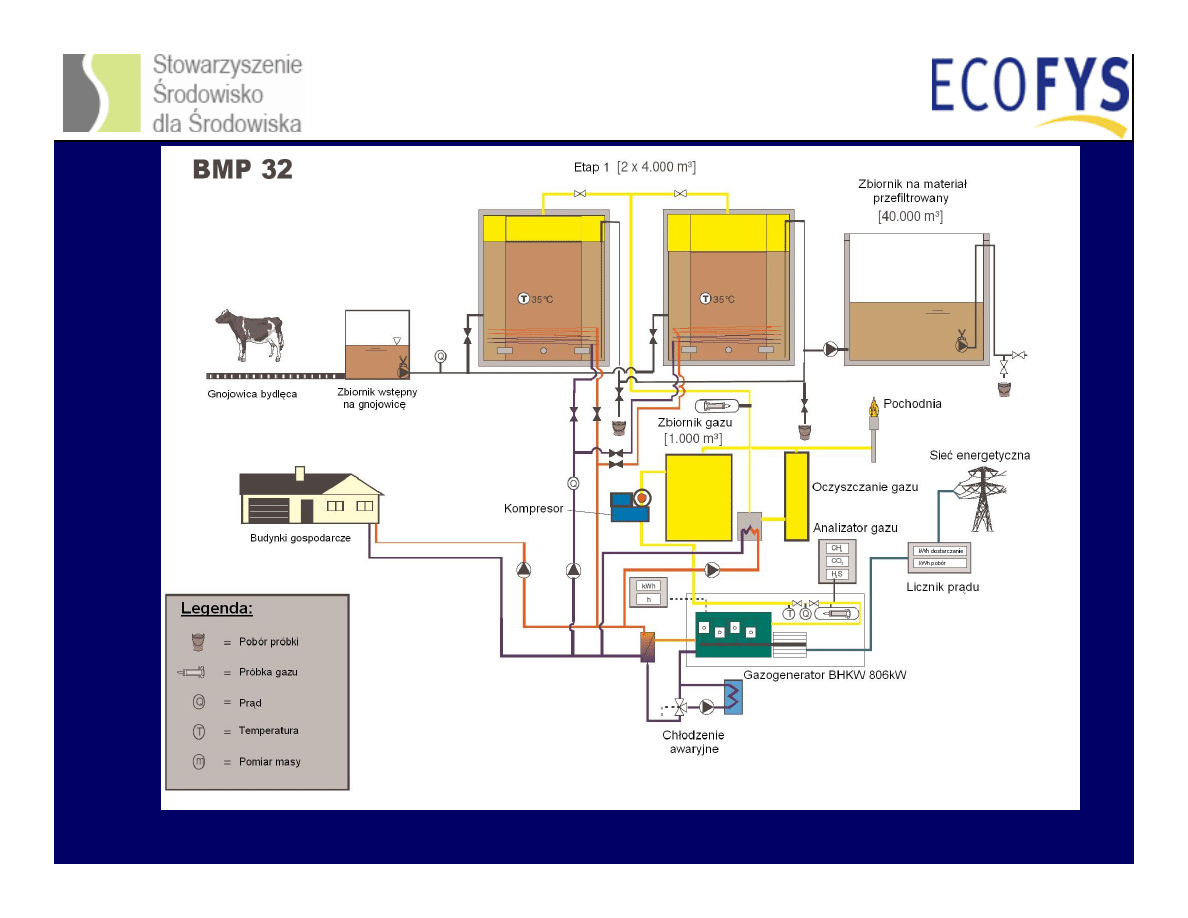

Biogazownia rolnicza-przykład

Dane techniczne:

•Pogłowie bydła 2100, pow. rolna 3 300 ha

•Komora fermentacyjna 8 000 m

3

•Wsad 280 t/d

•Czas retencji 27 dni

•Produkcja biogazu 9400 Nm

3

/d

•Zbiornik pofermentacyjny 40 000 m

3

•CHP 806 kW

e

Biogazownia rolnicza –c.d.

Dane ekonomiczne:
•K

i

-2,5 mln Euro

•K

e

:

–Stałe roczne (konstrukcja, silnik, ubezpieczenia,

kredyt, personel) – 300 000 Euro

–Bieżące roczne (media, analizy, naprawy) -

190 000 Euro

•Dochód roczny (prąd, ciepło, utylizacja substratu) –

620 000 Euro

•Zysk – 130 000 euro

Dziękuję za uwagę

Małgorzata Lechwacka
Konsultant ds. Bioenergii
Ecofys Poland Sp. z o.o.
Ul. Garbary 56
61-758 Poznań
Tel: [phone]

[e-mail]
