Modelowanie hybrydowe

Ć

wiczenie obejmuje uproszczony projekt myszy komputerowej

(tylko kształt zewnętrzny).

Złożony kształt powierzchni górnej myszy został osiągnięty poprzez
wycięcie bryły powierzchnią rozpiętą na profilach.

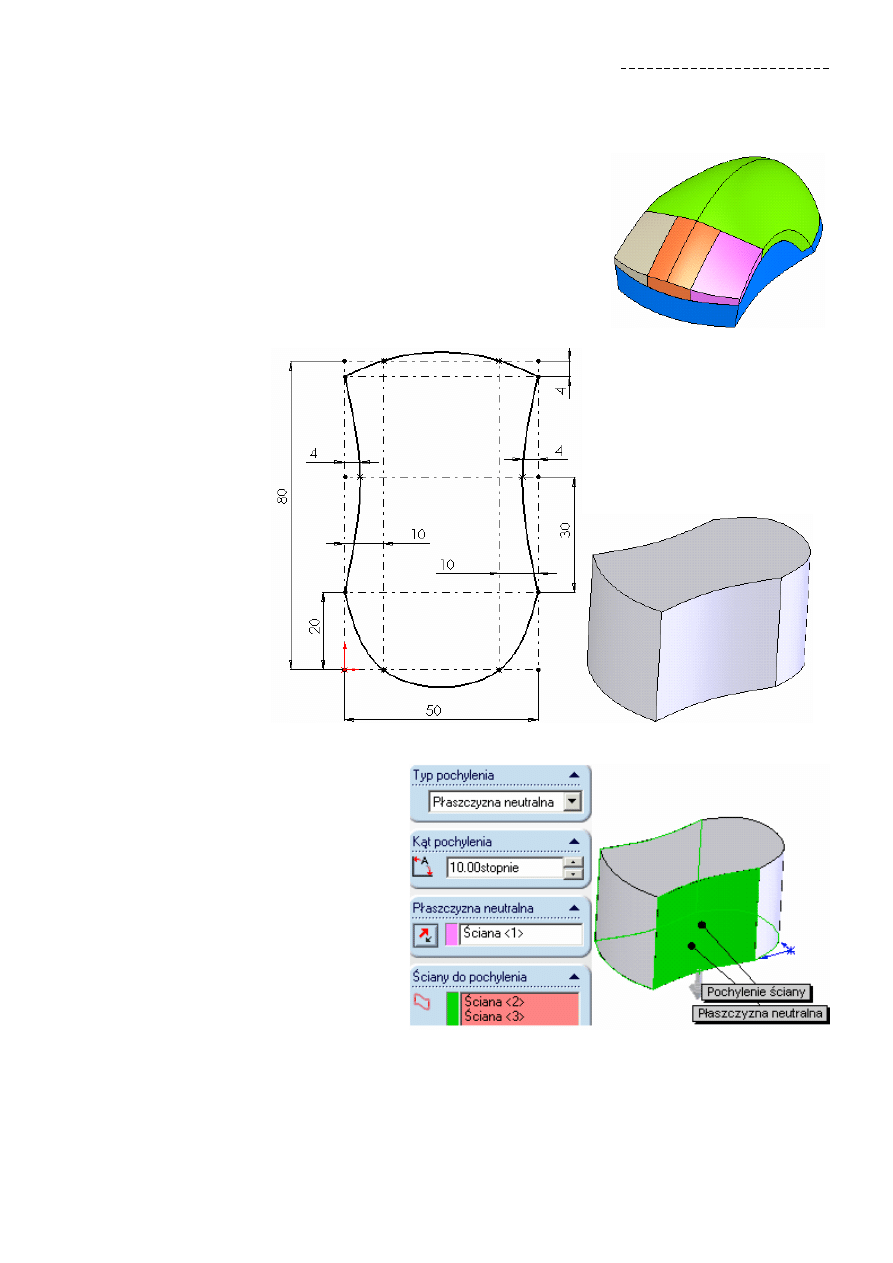

Bazą projektu jest
wyciągnięcie profilu
z

prawej

na

odległość 500 mm

Kolejnym krokiem jest pochylenie
wskazanych powierzchni.

M o d e l o wa n i e w S o l i d W o r k s

© Jerzy Domański, [e-mail]

2/4

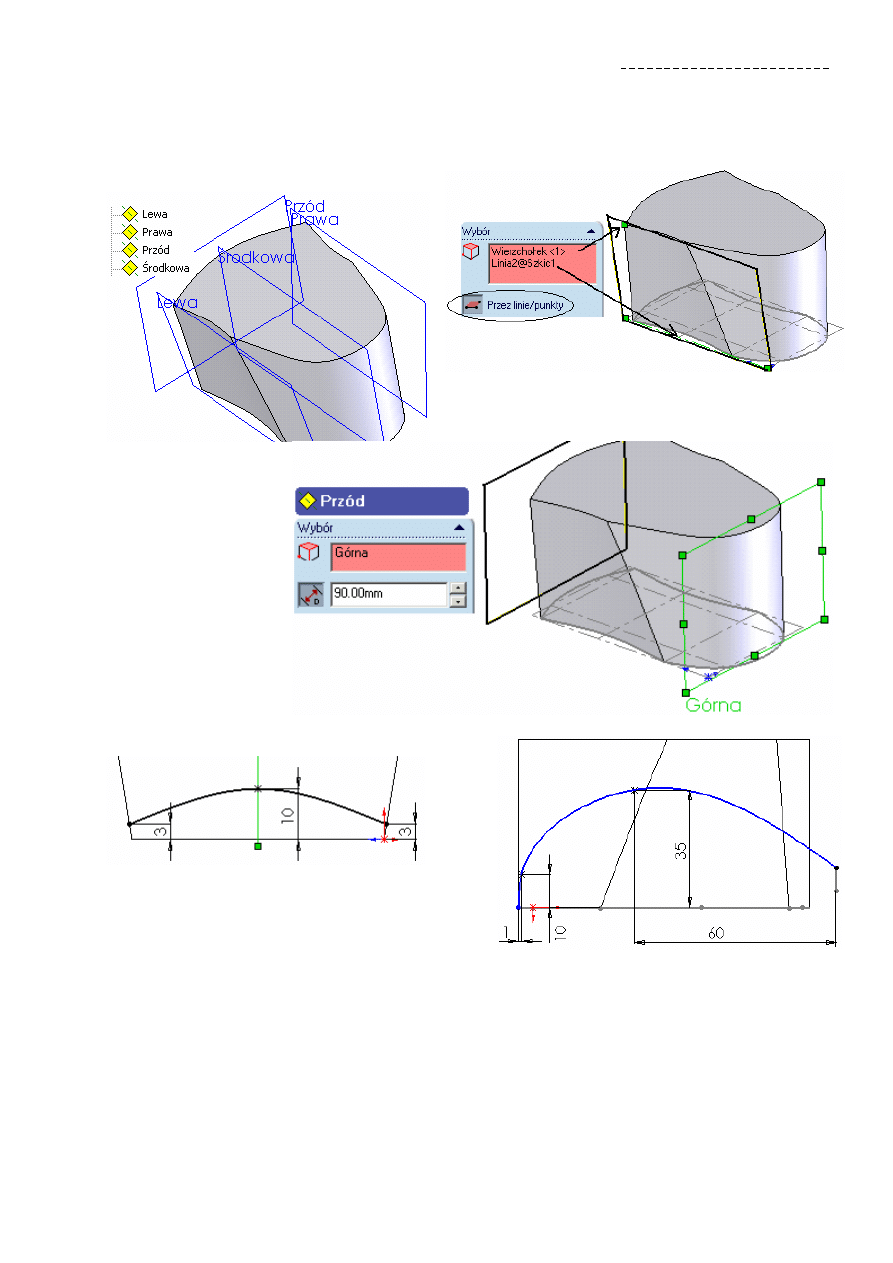

Rysunek przedstawia układ płaszczyzn, na
których utworzone zostaną szkice do
rozpięcia powierzchni.

Rysunek poniżej przedstawia sposób zdefiniowania
powierzchni „Lewa”.

Sposób zdefiniowania
powierzchni „Przód”

Wymiary Szkiców

Na płaszczyźnie „Przód”

Na płaszczyźnie „Lewa” i „Prawa”

Na płaszczyźnie „Środkowa”

M o d e l o wa n i e w S o l i d W o r k s

© Jerzy Domański, [e-mail]

3/4

Powierzchnia utworzona została poleceniem :
Wstaw -> Powierzchnia -> Wyciągnięcie po profilach

Po utworzeniu powierzchni górną część modelu odcinamy poleceniem:
Wstaw -> Wytnij -> Powierzchnią

Przed podziałem części należy
zdefiniować profil, np. na powierzchni
Ś

rodkowa.

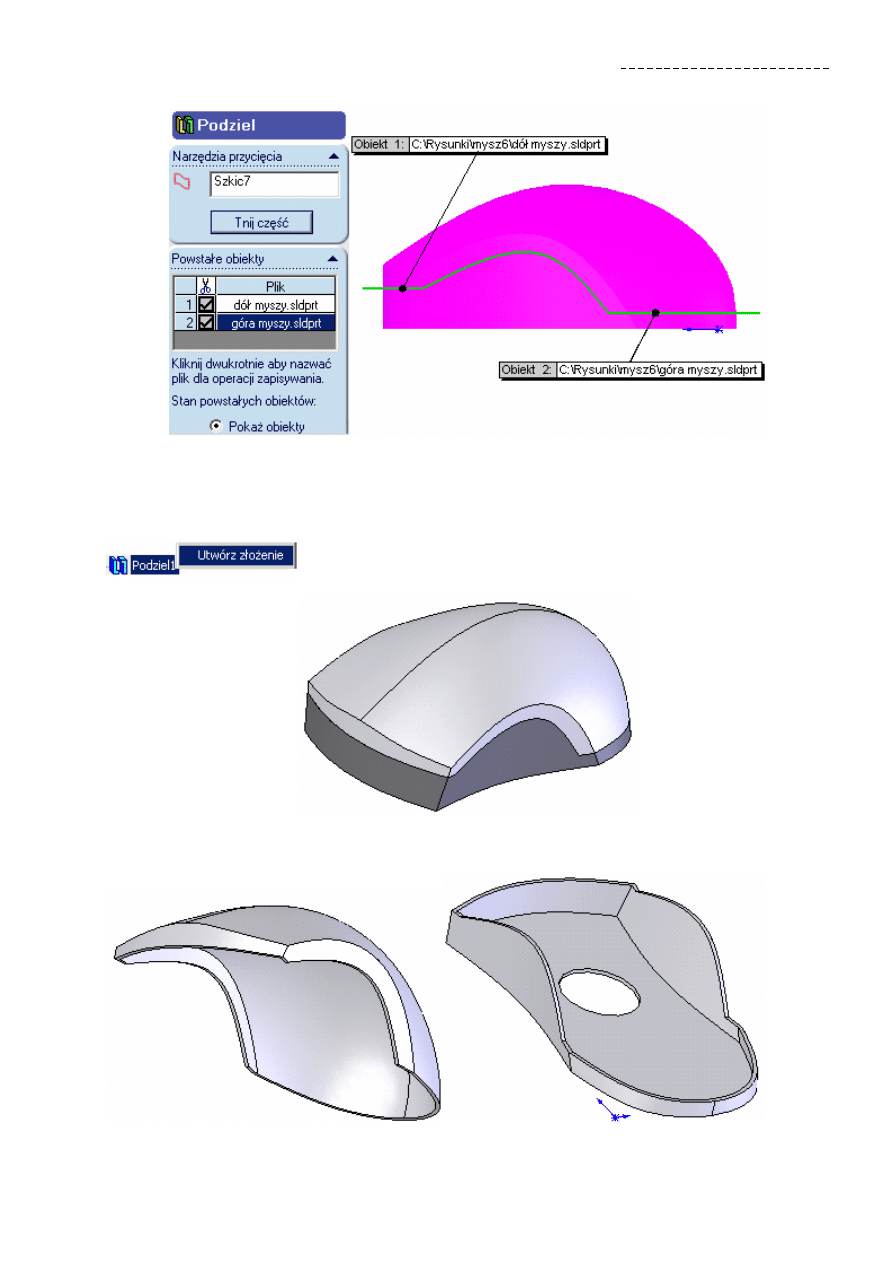

Podziału dokonuje się poleceniem: Wstaw -> Operacje -> Podziel
Po zaznaczeniu szkicu kliknąć Tnij część. Nadać nazwy częściom (klikać dwukrotnie w nazwę)

M o d e l o wa n i e w S o l i d W o r k s

© Jerzy Domański, [e-mail]

4/4

Tak utworzony podział może być zamieniony na złożenie.
Na drzewie przeglądarki należy kliknąć prawym klawiszem myszy w operację Podziel i wybrać
Utwórz złożenie.

Przykład złożenia uzyskanego z podziału części.

Powstałe z podziału części mogą podlegać dalszej modyfikacji.

Dalsze stosowanie podziałów prowadzi do uzyskania modelu myszy złożonego również z klawiszy
(rysunek 1 tego tematu)
