MONTAŻ : (/) OBUDOWA MECHANIZMU RÓŻNICOWEGO
MONTAŻ : (/) OBUDOWA MECHANIZMU RÓŻNICOWEGO
MONTAŻ : (/) OBUDOWA MECHANIZMU RÓŻNICOWEGO
MONTAŻ : (/) OBUDOWA MECHANIZMU RÓŻNICOWEGO
SKRZYNIA MECHA BE4T

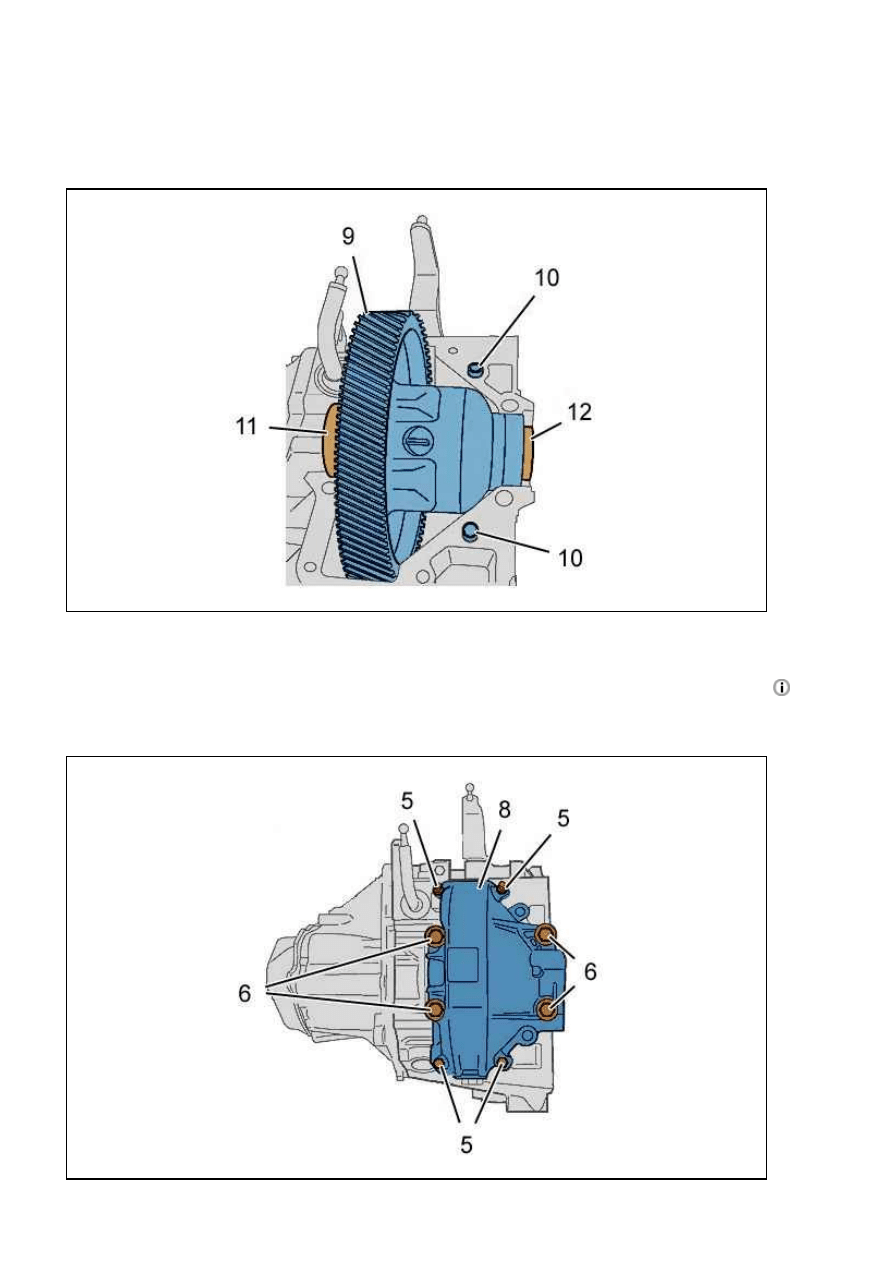

Rysunek : B2CKUT9D
Sprawdzić obecność kołków ustalających (10).
Sprawdzić czystość powierzchni uszczelki .
Posmarować płaszczyznę styku (/) cienką, równomierną warstwą pasty uszczelniającej (E15)
Posmarować płaszczyznę styku (/) cienką, równomierną warstwą pasty uszczelniającej (E15)
Posmarować płaszczyznę styku (/) cienką, równomierną warstwą pasty uszczelniającej (E15)
Posmarować płaszczyznę styku (/) cienką, równomierną warstwą pasty uszczelniającej (E15)
.
Zamontować w obudowie mechanizm różnicowy ( 9), wyposażony w zewnętrzne koszyki łożysk (11 - 12).
Rysunek : B2CKUTAD
407 - B2CGAPK1 - Montaż : (/) obudowa mechanizmu różnicowego
http://127.0.0.1:6090/affiche.do?ref=B2CGAPK1&refaff=B2CGAPK1...
1 z 4
2015-03-28 02:21
Zamontować :
Obudowa mechanizmu różnicowego (8)
śruby (5 - 6)
1. Przedłużenie/obudowa mechanizmu różnicowego
1. Przedłużenie/obudowa mechanizmu różnicowego
1. Przedłużenie/obudowa mechanizmu różnicowego
1. Przedłużenie/obudowa mechanizmu różnicowego

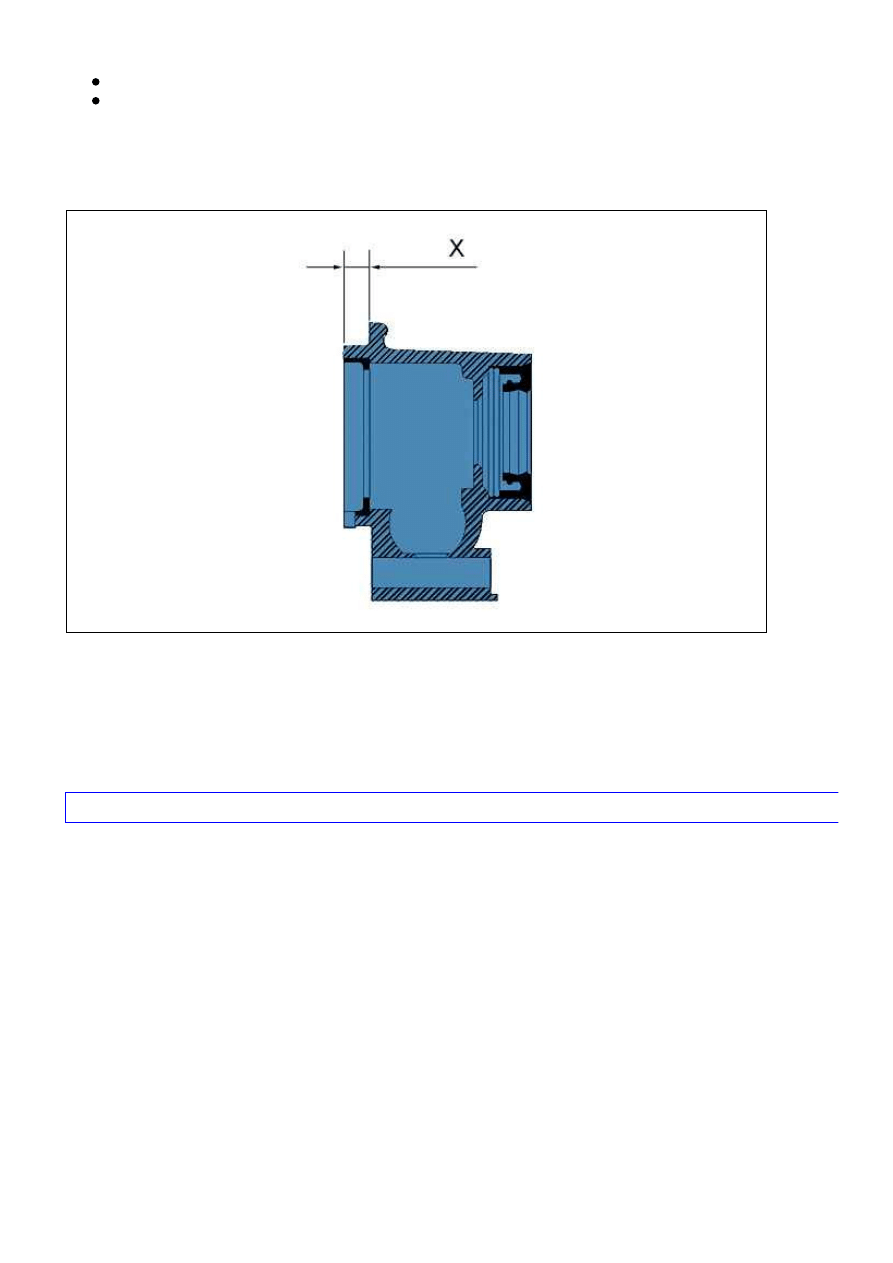

Rysunek : B2CKUTBD
Zmierzyć odsadzenie X przedłużki.
1.1. Pierwszy montaż : Przedłużenie/obudowa mechanizmu różnicowego (Przypadek, gdy
1.1. Pierwszy montaż : Przedłużenie/obudowa mechanizmu różnicowego (Przypadek, gdy
1.1. Pierwszy montaż : Przedłużenie/obudowa mechanizmu różnicowego (Przypadek, gdy
1.1. Pierwszy montaż : Przedłużenie/obudowa mechanizmu różnicowego (Przypadek, gdy
odsadzenie (X) przedłużki = 10 mm)
odsadzenie (X) przedłużki = 10 mm)
odsadzenie (X) przedłużki = 10 mm)
odsadzenie (X) przedłużki = 10 mm)
UWAGA
UWAGA
UWAGA
UWAGA : Obudowa mechanizmu różnicowego nie ma regulacji luzu.
UWAGA
UWAGA
UWAGA
UWAGA : Nie montować podkładek regulujących.
1.2. Drugi montaż : Przedłużenie/obudowa mechanizmu różnicowego (Przypadek, gdy
1.2. Drugi montaż : Przedłużenie/obudowa mechanizmu różnicowego (Przypadek, gdy
1.2. Drugi montaż : Przedłużenie/obudowa mechanizmu różnicowego (Przypadek, gdy
1.2. Drugi montaż : Przedłużenie/obudowa mechanizmu różnicowego (Przypadek, gdy
odsadzenie (X) przedłużki = 8,65 mm)
odsadzenie (X) przedłużki = 8,65 mm)
odsadzenie (X) przedłużki = 8,65 mm)
odsadzenie (X) przedłużki = 8,65 mm)
407 - B2CGAPK1 - Montaż : (/) obudowa mechanizmu różnicowego
http://127.0.0.1:6090/affiche.do?ref=B2CGAPK1&refaff=B2CGAPK1...
2 z 4
2015-03-28 02:21

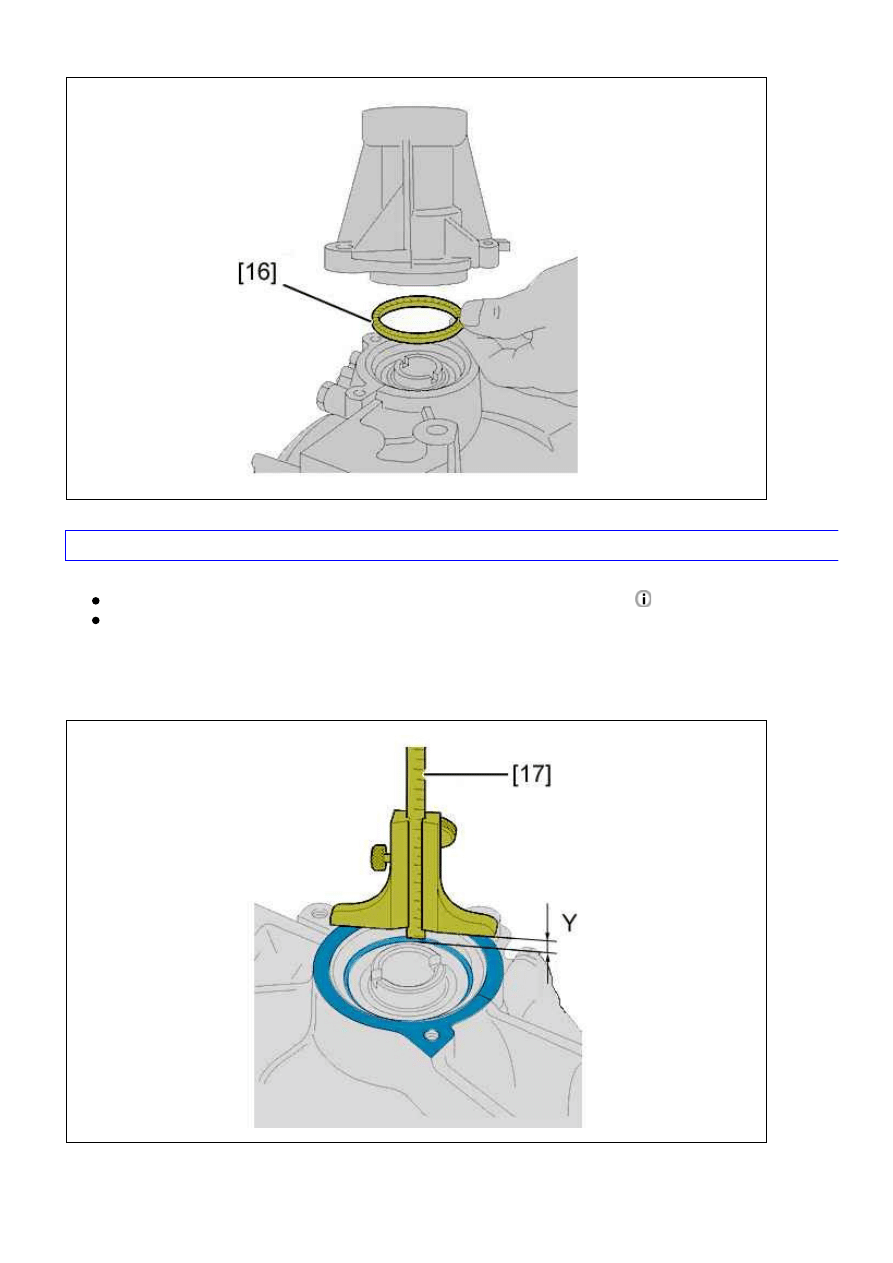

Rysunek : B2CKUTCD
UWAGA
UWAGA
UWAGA
UWAGA : Wyregulować luz obudowy mechanizmu różnicowego (Patrz poniżej) .
Ustawić :
Podkładka regulacyjna łożysk [ 16] na zewnętrznym koszyku łożyska
Podkładka regulacyjna łożysk [ 16] na zewnętrznym koszyku łożyska
Podkładka regulacyjna łożysk [ 16] na zewnętrznym koszyku łożyska
Podkładka regulacyjna łożysk [ 16] na zewnętrznym koszyku łożyska
Przedłużka bez okrągłego pierścienia uszczelniającego
Dokręcić stopniowo śruby przedłużki, obracając jednocześnie mechanizm obrotowy, aż do uzyskania takiej możliwości
obrotu, aby umieścić prawidłowo koszyki i łożyska.
Rysunek : B2CKUTDD
Zdemontować :
407 - B2CGAPK1 - Montaż : (/) obudowa mechanizmu różnicowego
http://127.0.0.1:6090/affiche.do?ref=B2CGAPK1&refaff=B2CGAPK1...
3 z 4
2015-03-28 02:21
Przedłużka obudowy mechanizmu różnicowego
Podkładka regulująca (/)
Za pomocą miernika głębokości [17], zmierzyć odległość Y między powierzchnią uszczelki i
Za pomocą miernika głębokości [17], zmierzyć odległość Y między powierzchnią uszczelki i
Za pomocą miernika głębokości [17], zmierzyć odległość Y między powierzchnią uszczelki i
Za pomocą miernika głębokości [17], zmierzyć odległość Y między powierzchnią uszczelki i
zewnętrznym pierścieniem łożyska
zewnętrznym pierścieniem łożyska
zewnętrznym pierścieniem łożyska
zewnętrznym pierścieniem łożyska
.
Obliczenie grubości podkładki ustawczej : (Y) - 8,65 + 0,1 mm = Grubość podkładki ustawczej.
2. Montaż
2. Montaż
2. Montaż
2. Montaż

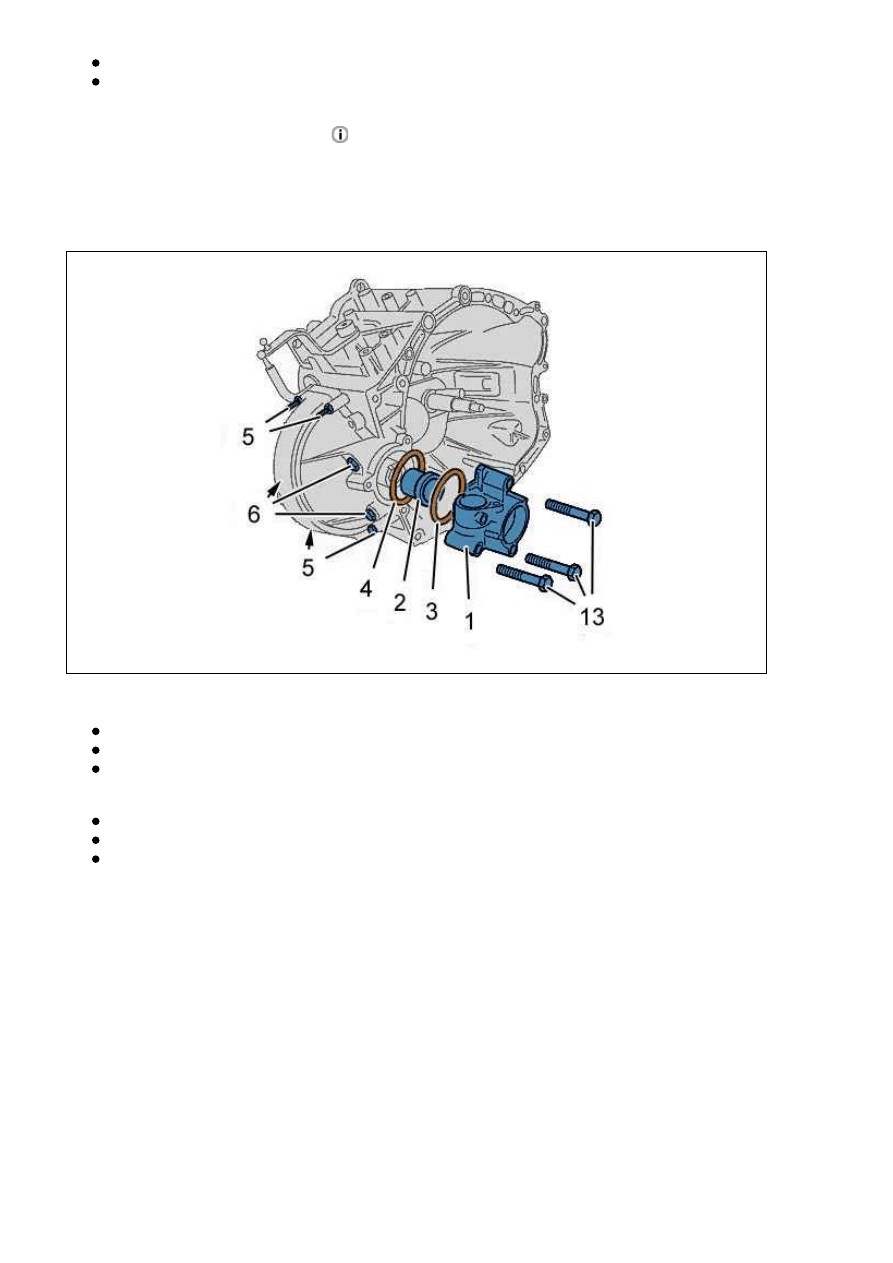

Rysunek : B2CKUTED
Zamontować :
Podkładka ustawcza ( 4) (Przedłużenie z występem na 8,65 mm)
Śruba obrotomierza (2) (W zależności od wyposażenia)
Przedłużka (1), wyposażona w nowy okrągły pierścień uszczelniający (3)
Dokręcić :
Śruby (13) na 1.5 ± 0.3 danm
Śruby (6) na 5 ± 0.5 danm
Śruby (5) na 1.25 ± 0.25 danm
UWAGA
UWAGA
UWAGA
UWAGA : Ta kolejność postępowania pozwala uzyskać prawidłowe wyrównanie powierzchni uszczelki.
