SKRZYNIA MECHA BE4T

1. Rozbrajanie

1. Rozbrajanie

1. Rozbrajanie

1. Rozbrajanie

Rysunek : B2CKUT6D

Zdemontować łożyska

Zdemontować łożyska

Zdemontować łożyska

Zdemontować łożyska

(

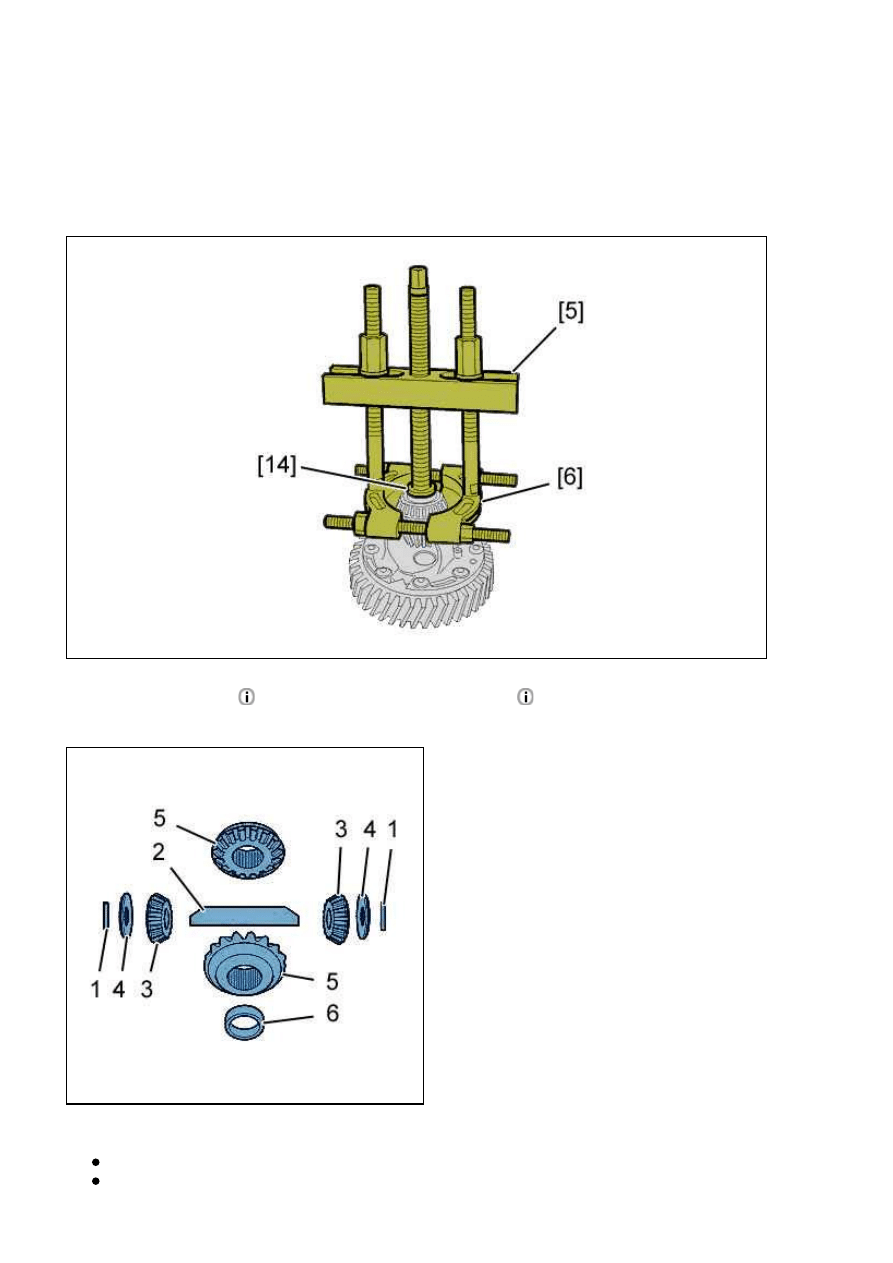

Za pomocą narzędzia [5 - 6 - 14]

Za pomocą narzędzia [5 - 6 - 14]

Za pomocą narzędzia [5 - 6 - 14]

Za pomocą narzędzia [5 - 6 - 14]

) .

Rysunek : B2CK1CSC

Zdemontować :

Kołek oporowy (1) osi uchwytu satelit (2)

Oś uchwytu satelit (2)

407 - B2CG6PK1 - Rozbrajanie - Uzbrajanie : (/) obudowa mechanizm...

http://127.0.0.1:6090/affiche.do?ref=B2CG6PK1&refaff=B2CG6PK1&...

1 z 3

2015-03-28 02:24

Satelity (3) wraz z ich miseczkami oporowymi (4), obracając je

Koła centralne (5)

Centrownik planetarny (6) po przeciwnej stronie koła koronowego

OBOWIAZKOWE

OBOWIAZKOWE

OBOWIAZKOWE

OBOWIAZKOWE : Nie odłączać satelit od talerzyków oporowych jak również kół centralnych od podkładek trących.

Rysunek : B2CK1CTC

Zdemontować koło koronowe ( 7).

2. Uzbrajanie

2. Uzbrajanie

2. Uzbrajanie

2. Uzbrajanie

Rysunek : B2CKUT7D

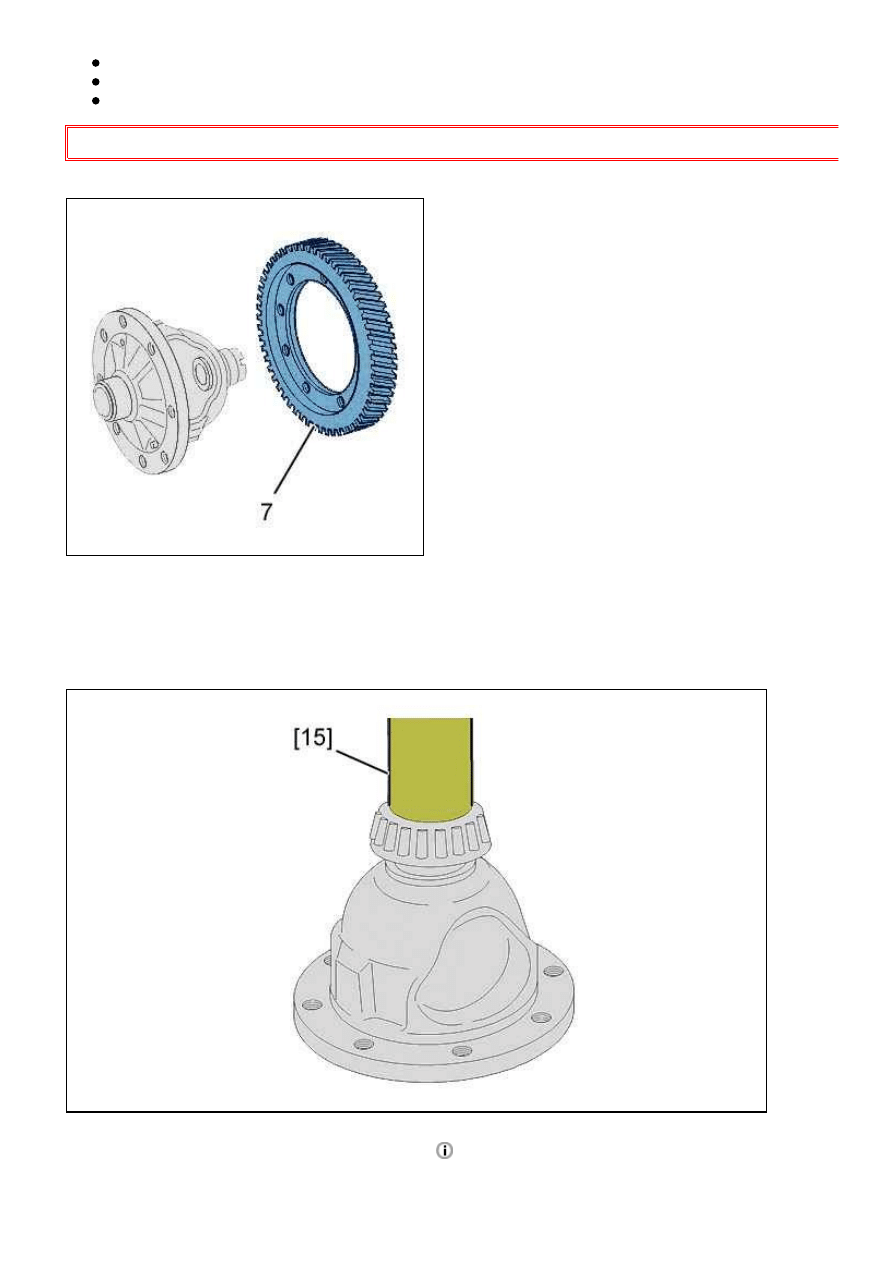

Zamontować łożyska za pomocą przyrządu [ 15]

Zamontować łożyska za pomocą przyrządu [ 15]

Zamontować łożyska za pomocą przyrządu [ 15]

Zamontować łożyska za pomocą przyrządu [ 15]

.

407 - B2CG6PK1 - Rozbrajanie - Uzbrajanie : (/) obudowa mechanizm...

http://127.0.0.1:6090/affiche.do?ref=B2CG6PK1&refaff=B2CG6PK1&...

2 z 3

2015-03-28 02:24

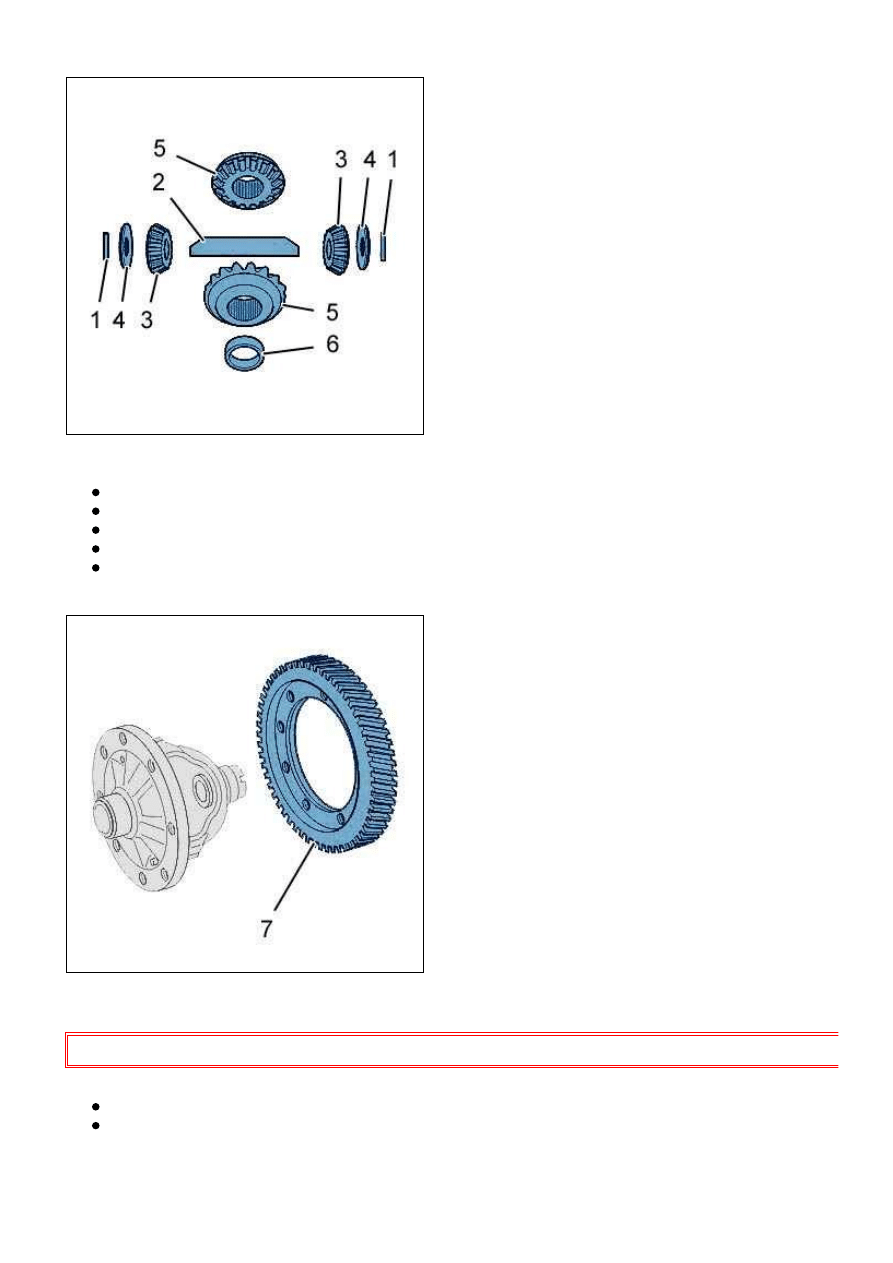

Rysunek : B2CK1CSC

Zamontować :

Oś satelit ( 2)

Satelity (3) wraz z ich miseczkami oporowymi (4), obracając je

Koła centralne (5)

Centrownik planetarny (6) po przeciwnej stronie koła koronowego

Nowe kołki oporowe osi (1)

Rysunek : B2CK1CWC

Zamontować koło koronowe ( 7).

OBOWIAZKOWE

OBOWIAZKOWE

OBOWIAZKOWE

OBOWIAZKOWE : śruba koła talerzowego mechanizmu różnicowego (Zabronione ponowne użycie) .

Dokręcić :

Śruba z łbem sześciokątnym (Dokręcania na 7.25 danm)

śruba z łbem sześciokątnym z wieńcem (Dokręcania na 7.75 danm)
