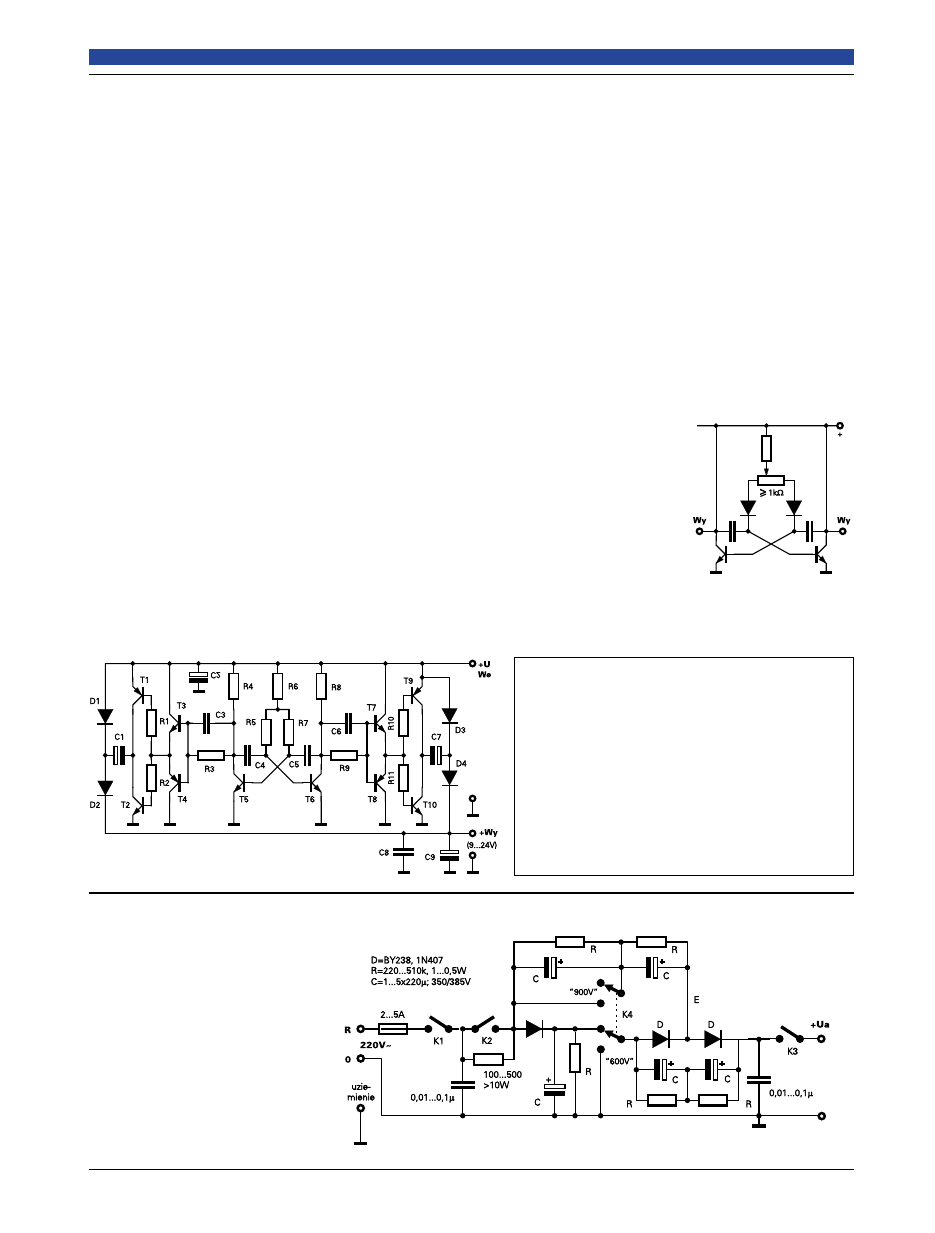

Przetwornica

Chciałbym zaprezentować własną konstrukcję przetwornicy
dwukrotnie podwyższającej napięcie. Przetwornica ta ma do−
starczać dwukrotnie więcej prądu do obciążenia dzięki zasto−
sowaniu dwóch oddzielnych powielaczy napięcia, sterowa−
nych przez ten sam generator. Ponieważ każdy powielacz jest
wysterowany w tej samej jednostce czasu sygnałem o prze−
ciwnej fazie, zapewnione jest ciągłe ładowanie kondensatora
na wyjściu przetwornicy oraz zmniejszenie zakłóceń (kon−
strukcja oraz warunki pracy przedstawionego tu powielacza
4−diodowego upodabnia go trochę do prostowniczego mostka
Graetza).

Aby przetwornica dobrze działała, generator musi dostarczać sy−

gnał o wypełnieniu jak najbliższym 50% (należy dobrać jednakowe

oporności R5 i R7 oraz pojemności
C4 i C5). Można uniknąć kłopotów,
stosując układ z rysunku 2, gdzie
pokazany jest zmodyfikowany ge−
nerator przebiegów prostokątnych.
Potencjometr 1k

Ω

służy do regula−

cji wypełnienia przebiegów na obu
wyjściach. Zamiast diod mogą być
zastosowane rezystory.

Jeśli ta przetwornica będzie zasi−

lana z akumulatora o dużej pojemności, tranzystory kluczujące muszą
być wyposażone w radiatory.

Nadesłał Adam Sieńko, Suwałki

Zasilacz

Na rysunku jest pokazany schemat
uniwersalnego zasilacza wysokiego
napięcia, który daje napięcie 300V,
600V, 900V, zależnie od ustawienia
przełączników.

Karol Sosnowski z Krakowa

G

e

n

i

a

l

n

e

s

c

h

e

m

a

t

y,

czyli co by było, gdyby...

W tej rubryce prezentujemy schematy
nadesłane przez Czytelników. Są to za−
równo własne (genialne) rozwiązania
układowe, jak i ciekawsze schematy z li−
teratury, godne Waszym zdaniem publicz−
nej prezentacji bądź przypomnienia. Są
to tylko schematy ideowe, niekoniecznie
sprawdzone w praktyce, stąd podtytuł

„co by było, gdyby...”. Redakcja EdW nie
gwarantuje, że schematy są bezbłędne
i należy je traktować przede wszystkim ja−
ko źródło inspiracji przy tworzeniu włas−
nych układów.
Przysyłajcie do tej rubryki przede wszyst−
kim schematy, które powstały jedynie na
papierze,

natomiast

układy,

które

zrealizowaliście w praktyce, nadsyłajcie
wraz z modelami do Forum Czytelników
i do działu E−2000. Nadsyłając godne
zainteresowania schematy z literatury,
podawajcie źródło. Osoby, które nadeślą
najciekawsze schematy oprócz satysfak−
cji z ujrzenia swego nazwiska na łamach
EdW, otrzymają drobne upominki.

Wykaz elemen

tów:

R1, R2, R10, R11 . . . . . .560

Ω

R3, R6, R9 . . . . . . . . . . . .6k

Ω

R4, R8 . . . . . . . . . . . . . . .1k

Ω

R5, R7 . . . . . . . . . . . . . .15k

Ω

C1, C7, C9 . . . . .1000

µ

F/50V

C2 . . . . . . . . . . . . . .47

µ

F/25V

C3, C6 . . . . .1nF (ceramiczne)

C4, C5 . . . . .22nF (styrofleks)

C8 . . . . . . . . . . . . . . . . .100nF

D1...D4 . . . . . . . . . . . .BA159

T1, T9 . . . . . . . . . . . .BD244C

T2, T10 . . . . . . . . . . .BD243C

T3, T5...T7 . . . . . . . . .BC237

T4, T8 . . . . . . . . . . . . .BC307

R1, R2, R10, R11 . . .mogą mieć

oporność

1k

Ω

przy zasilaniu wyższym

niż 6V

napięciem.

Laminat . . . . . . .70x65mm
