64

E l e k t r o n i k a d l a W s z y s t k i c h

Styczeń 2002

G

e

n

i

a

l

n

e

s

c

h

e

m

a

t

y,

czyli co by było, gdyby...

W tej rubryce prezentujemy schematy
nadesłane przez Czytelników. Są to za−
równo własne (genialne) rozwiązania
układowe, jak i ciekawsze schematy z li−
teratury, godne Waszym zdaniem pu−
blicznej prezentacji bądź przypomnienia.
Są to tylko schematy ideowe, nieko−
niecznie sprawdzone w praktyce, stąd

podtytuł „co by było, gdyby...” Redakcja
EdW nie gwarantuje, że schematy są bez−
błędne i

należy je traktować przede

wszystkim jako źródło inspiracji przy
tworzeniu własnych układów.
Przysyłajcie do tej rubryki przede wszy−
stkim schematy, które powstały jedynie
na papierze, natomiast układy, które zre−

alizowaliście w

praktyce, nadsyłajcie

wraz z modelami do Forum Czytelników
i do działu E−2000. Nadsyłając godne za−
interesowania schematy z literatury, po−
dawajcie źródło. Osoby, które nadeślą
najciekawsze schematy oprócz satysfak−
cji z ujrzenia swego nazwiska na łamach
EdW, otrzymają drobne upominki.

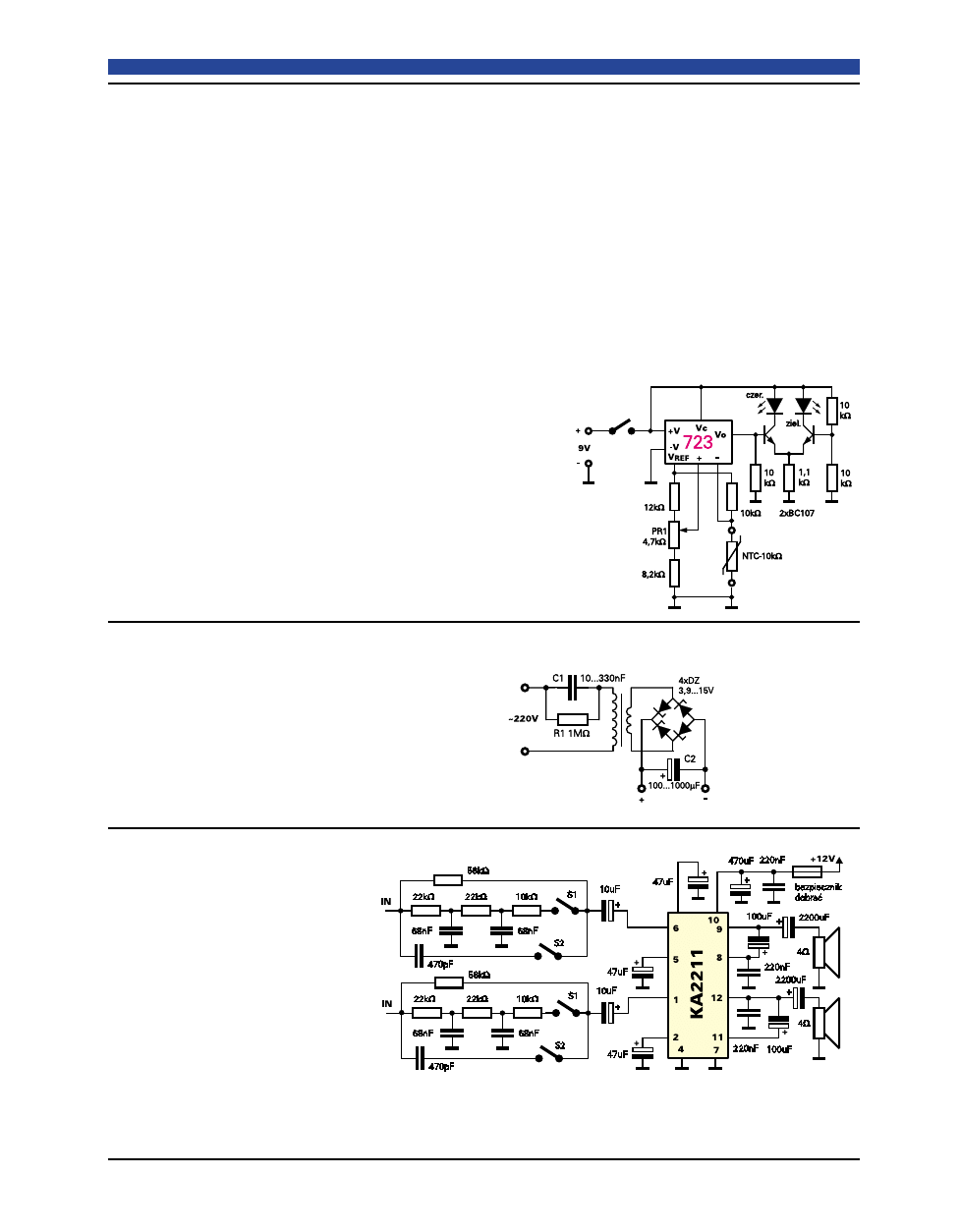

Zasilacz stabilizowany

W starszej literaturze można znaleźć pro−
stownik, który jest też od razu stabilizatorem.
Diody prostownicze to diody Zenera i napię−
cie wyjściowe jest takie, jak napięcie tych
diod. Wydajność prądowa zasilacza zależy
od wartości kondensatora C1, a mniej od mo−
cy transformatora TS. Rezystor R1 służy do
rozładowania kondensatora C1.

Wzmacniacz

do peceta

Poniżej przedstawiam układ, który jest
wzmacniaczem przeznaczonym do kompu−
tera klasy PC. Takie jest jego główne prze−
znaczenie, ale kto chce może go używać
z np. walkmanem. Układ zasilany z kompu−
tera napięciem 12V ma moc ok. 2x5,5W na
4

. Warto układ, a przede wszystkim zasi−

lacz, zabezpieczyć bezpiecznikiem np.
1 lub 1,5A, aby nie uszkodzić zasilacza
podczas pomyłki w montażu. Dodatkowe
przełączniki pozwalają podbić niskie i wy−
sokie częstotliwości. Układ można włożyć
do obudowy po uszkodzonym CD−ROM−ie

i wmontować w wolny slot w obudowie.
Taka obudowa może służyć jako radiator,
choć układ zbytnio się nie grzeje. Wzmac−

niacz pracuje u mnie od pół roku i nie spra−
wia problemów.

Nadesłał Rafał Stępień, Rudy

Elektroniczny
termometr progowy

Chciałbym zaproponować czytelnikom bu−
dowę prostego termometru progowego. Za−
sada działania jest bardzo prosta. Jeśli tempe−
ratura spada poniżej dolnego progu zapala się
dioda zielona, jeśli przekracza górny próg −
zapala się dioda czerwona. Jako czujnik zo−
stał tu użyty termistor NTC o rezystancji
10 k

. Do regulacji progów używa się poten−

cjometru PR1. Układ uA723 pracuje w roli
wzmacniacza operacyjnego i tego układu ra−

czej nie trzeba nikomu przedstawiać.
Rozdzielczość termometru jest lepsza
niż 0,05

o

C, czyli całkowicie wystar−

czająca do zastosowań amatorskich.
Układ można zasilać z baterii 9−volto−
wej lub zasilacza o wydajności prądo−
wej min. 200mA. Układ wykonałem
w praktyce i działa poprawnie. Za−
miast tranzystorów BC107 można za−
stosować podobne np. BC108,
BC109, 2N929, 2N939.

Nadesłał

Tomasz Dębkowski,

Warszawa
