udując dom, o którym zawsze ma-
rzyliśmy, staramy się zabezpie-

czyć nas i naszą rodzinę przed wpły-
wami zewnętrznych czynników atmos-
ferycznych. Jednym z takich czynni-
ków są wyładowania atmosferyczne
mogące powodować znaczne straty
materialne, jak również mogące stwa-

rzać zagrożenia zdrowia lub życia do-
mowników. Stosując ochronę podsta-
wową, jaką jest instalacja odgromo-
wa, zabezpieczamy się od bezpośred-
niego trafienia wyładowania atmosfe-
rycznego w obiekt, ale nie chronimy
przed przenikaniem części prądów pio-
runowych do wnętrza obiektu.

Skuteczną ochronę urządzeń znaj-

dujących się wewnątrz budynku oraz
bezpieczeństwo osób tam przebywają-
cych możemy uzyskać, stosując kom-
pleksowo środki ochrony, jakie przewi-
dują Normy Polskie, a więc:

ƒ

zewnętrzna ochrona odgromowa,

ƒ

ekwipotencjalizacja i ekranowanie,

ƒ

ograniczniki przepięć wprowadza-

ne w instalacjach elektrycznych i

torach sygnałowych.

Poniżej przedstawiono możliwości

nowej generacji ogranicznika przepięć
DEHNventil

®

, którego włączenie do

instalacji elektrycznej jest jednym ze
sposobów realizacji zaproponowanych
w normie środków ochrony.

W obiektach o niewielkiej kubatu-

rze, wyposażonych w jedną rozdzielni-
cę elektryczną, z której wyprowadzo-
ne są obwody do zasilania wszystkich
urządzeń w ramach budynku, optymal-
nym rozwiązaniem jest zainstalowanie
ogranicznika przepięć typu kombino-
wanego DEHNventil

®

. Ogranicznik ten

posiada właściwości, które dotychczas
uzyskiwaliśmy przez stosowanie ukła-
dów ograniczników klasy I i II z dodat-
kowymi indukcyjnościami sprzęgający-
mi. To, co odróżnia stare rozwiązanie od
nowego, to zastosowanie sterowane-
go iskiernika nowej konstrukcji w połą-
czeniu równoległym z warystorem, za-
stępującego indukcyjności odsprzęgają-
ce koordynujące pracę ograniczników I
i II stopnia. Nowa konstrukcja iskier-

nika wprowadziła działanie ściskające i
wydłużające łuk, zwiększając jego rezy-
stancję, powodując zmniejszenie war-
tości przepływającego prądu zwarcio-
wego następczego. Ten nowy sposób
działania iskiernika wpłynął na unik-
nięcie przypadkowych wyłączeń bez-
pieczników w głównym torze zasila-
jącym obiekt. Nowa metoda gaszenia

łuku (RADAX-flow technology) ograni-
cza wartość prądów zwarciowych na-
stępczych do kilkuset A. Pełna koordy-
nacja pracy ogranicznika z zabezpiecze-
niem w torze głównym następuje już od

wartości zabezpieczenia równej 32 A –
przy prądach zwarcia 25 kA. Ponieważ
w budownictwie jednorodzinnym takie
prądy nie występują, ten poziom koor-
dynacji jest wystarczający przy zasilaniu
obiektów budownictwa jednorodzinne-
go. Przeważnie najniższa wkładka bez-
piecznikowa przed licznikiem energii,
podawana w technicznych warunkach

przyłączenia to 32 A.

Przyspieszenie dzia-

łania wspomagane przez
układ sterujący iskiernika
obniżyło poziom zadziała-
nia iskiernika i umożliwi-
ło efektywne jego współ-
działanie z warystorami
(rys. 1a i 1b).

Ze względu na hy-

brydową obudowę,
opracowano trzy wer-

sje ograniczników do typowych sys-
temów sieci DEHNventil

®

TNC, DEH-

Nventil

®

TNS, DEHNventil

®

TT. Ich do-

datkową zaletą jest niewielka szerokość
6-8 modułów, w zależności od syste-

ochrona przeciwprzepięciowa

w budownictwie jednorodzinnym

z zastosowaniem nowej generacji

ograniczników przepięć DEHNventil

®

Andrzej Białorusow – DEHN Polska

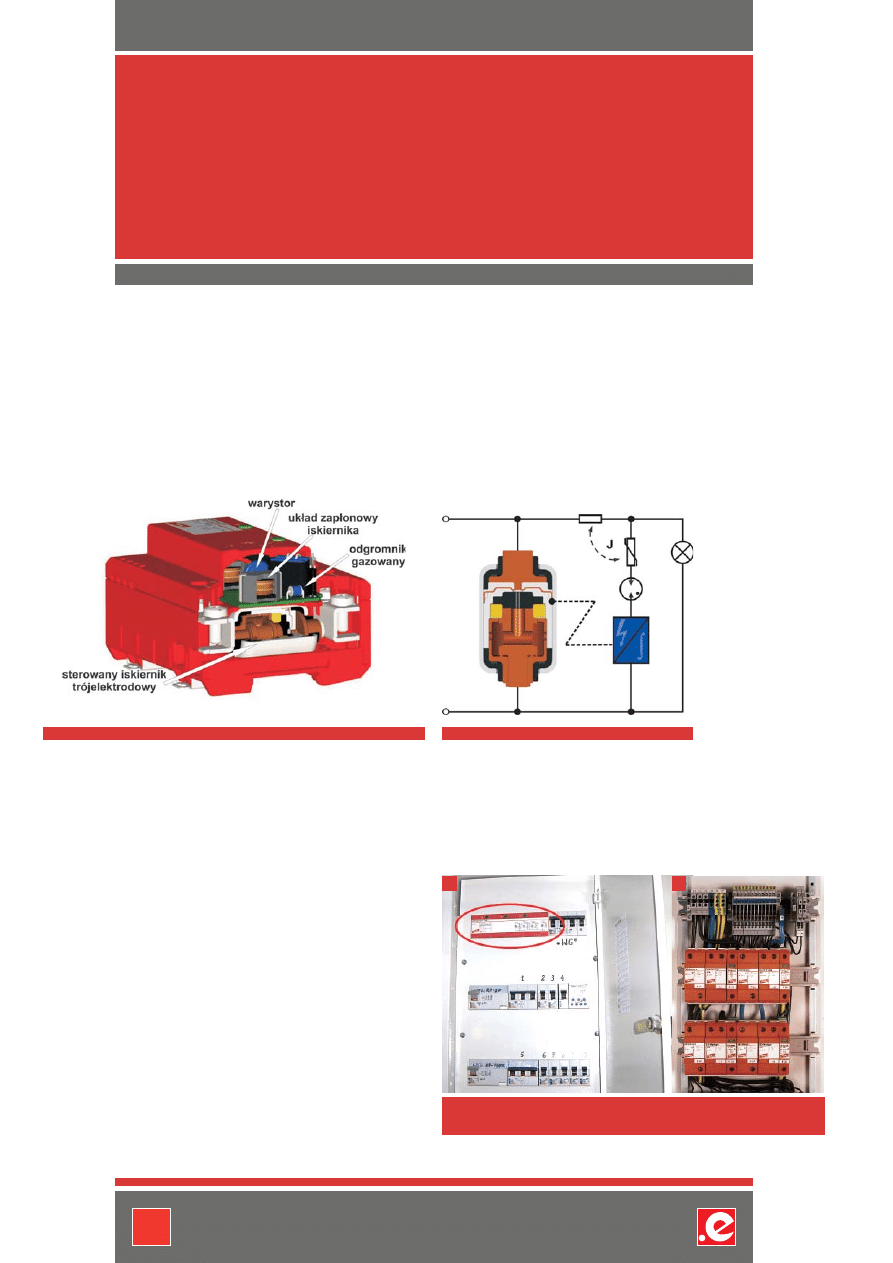

Rys. 1b Schemat ogólny 1 fazy ogranicznika

Rys. 1a Przekrój ogranicznika DEHNventil

®

a

b

Fot. 2a i 2b Porównanie powierzchni zapotrzebowanej w rozdzielnicy: a|przy zabudowie w roz-

dzielnicy domku jednorodzinnego ogranicznika DEHNventil

®

TNS oraz b|równoważ-

nego rozwiązania klasycznego

65

mu sieci. Niewielkie gabaryty ogranicz-
ników DEHNventil

®

zapewniają oszczęd-

ność miejsca w rozdzielnicy nawet do
70% w porównaniu z układami zawie-
rającymi indukcyjności odsprzęgające
(fot. 2 a,b).

Dla wyeliminowania spadków na-

pięć, na przewodach łączących ogra-
niczniki z przewodami fazowymi, neu-
tralnym oraz z szyną wyrównania po-
tencjału, ograniczniki DEHNventil

®

wy-

posażono w podwójne zaciski do przy-
łączenia przewodów, stwarzając możli-
wość realizacji połączenia w układzie V.
Jest to szczególnie wygodne przy ma-
łych i płytkich rozdzielnicach mieszka-
niowych (rys. 3).

Podsumowując zalety ogranicz-

nika DEHNventil

®

, przy zastosowa-

niu w obiektach budownictwa jedno-
rodzinnego, należy podkreślić nastę-
pujące cechy:

ƒ

ograniczenie działania prądów pio-

runowych oraz wszelkiego rodza-
ju przepięć do poziomu poniżej 1,5
kV;

ƒ

montaż w układzie szeregowym –

układ V i wyeliminowanie spadków
napięć na przewodach łączących;

ƒ

zastosowana metoda gaszenia

łuku powoduje obniżenie warto-
ści prądu zwarciowego następcze-
go i zapewnia poprawną koordyna-
cję pracy między bezpiecznikiem i
ogranicznikiem przepięć, co za-
pewnia ciągłość zasilania obiektu;

ƒ

obudowany iskiernik wewnątrz

urządzenia eliminuje zagrożenia
uszkodzenia sąsiednich urządzeń
technicznych w rozdzielnicy (bez
wydmuchu gazów po wyładowaniu
w iskierniku);

ƒ

ogranicznik zajmuje niewielką prze-

strzeń w rozdzielnicy (6 modułów
układu TN-C, 8 modułów układu
TN-S i TT);

ƒ

pomimo zastosowania warysto-

rów, ogranicznik nie wprowadza
prądów upływu w instalacji elek-
trycznej.

Zalety i możliwości, jakimi charak-

teryzują się ograniczniki nowej genera-
cji, wpływają na powszechne zastoso-

wanie w obiektach budownictwa jed-
norodzinnego, które wyposażone są w
drogi i wrażliwy na przepięcia sprzęt au-
diowizualny, gospodarstwa domowego
oraz różnego rodzaju systemy nadzo-
ru i kontroli obiektu.

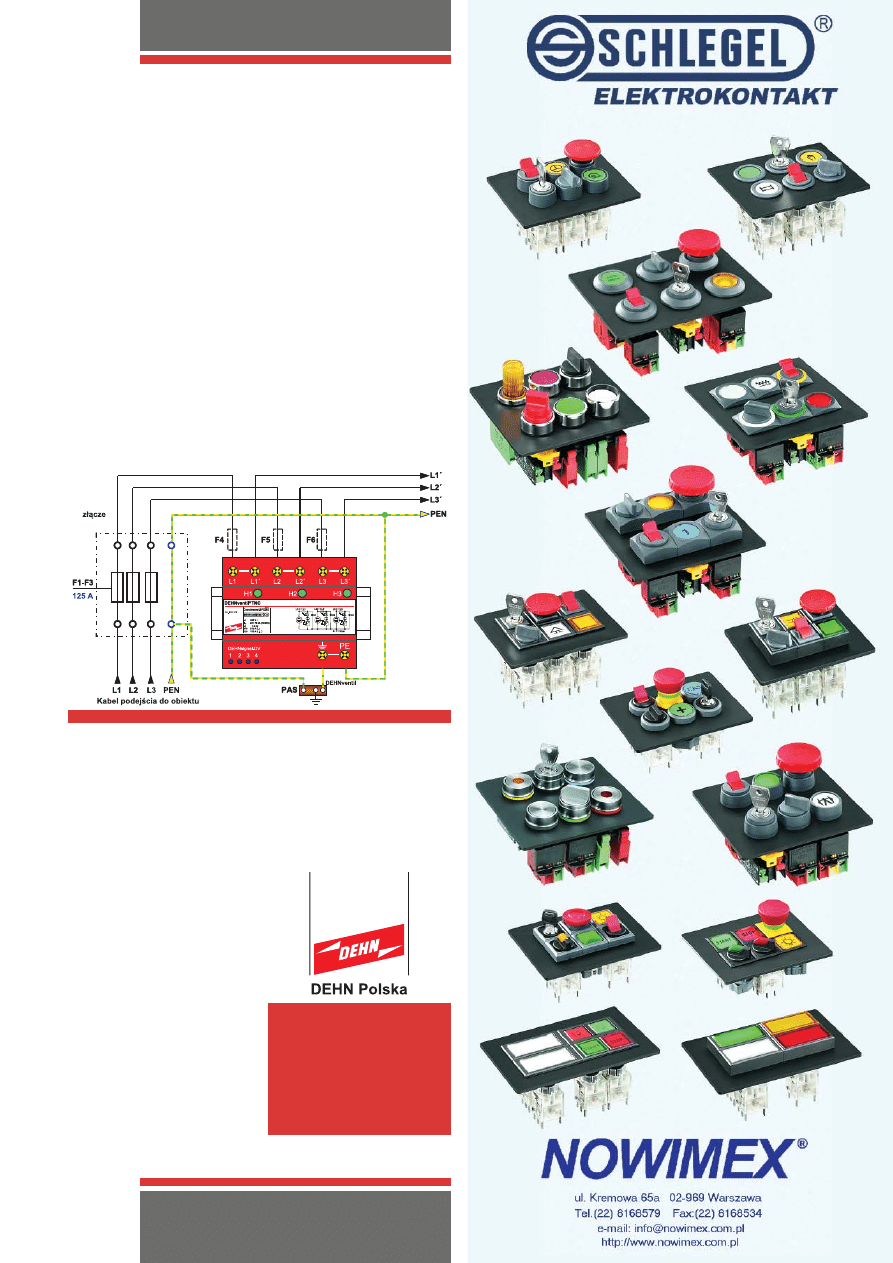

Rys. 3 Połączenie ogranicznika przepięć DEHNventil

®

w układzie V
