UZBRAJANIE - ROZBRAJANIE : POKRYWA BAGAŻNIKA

OBOWIAZKOWE :

Przestrzegać zaleceń dotyczących bezpieczeństwa i czystości

.

1. Przyrządy

Rysunek : E5AP30WD

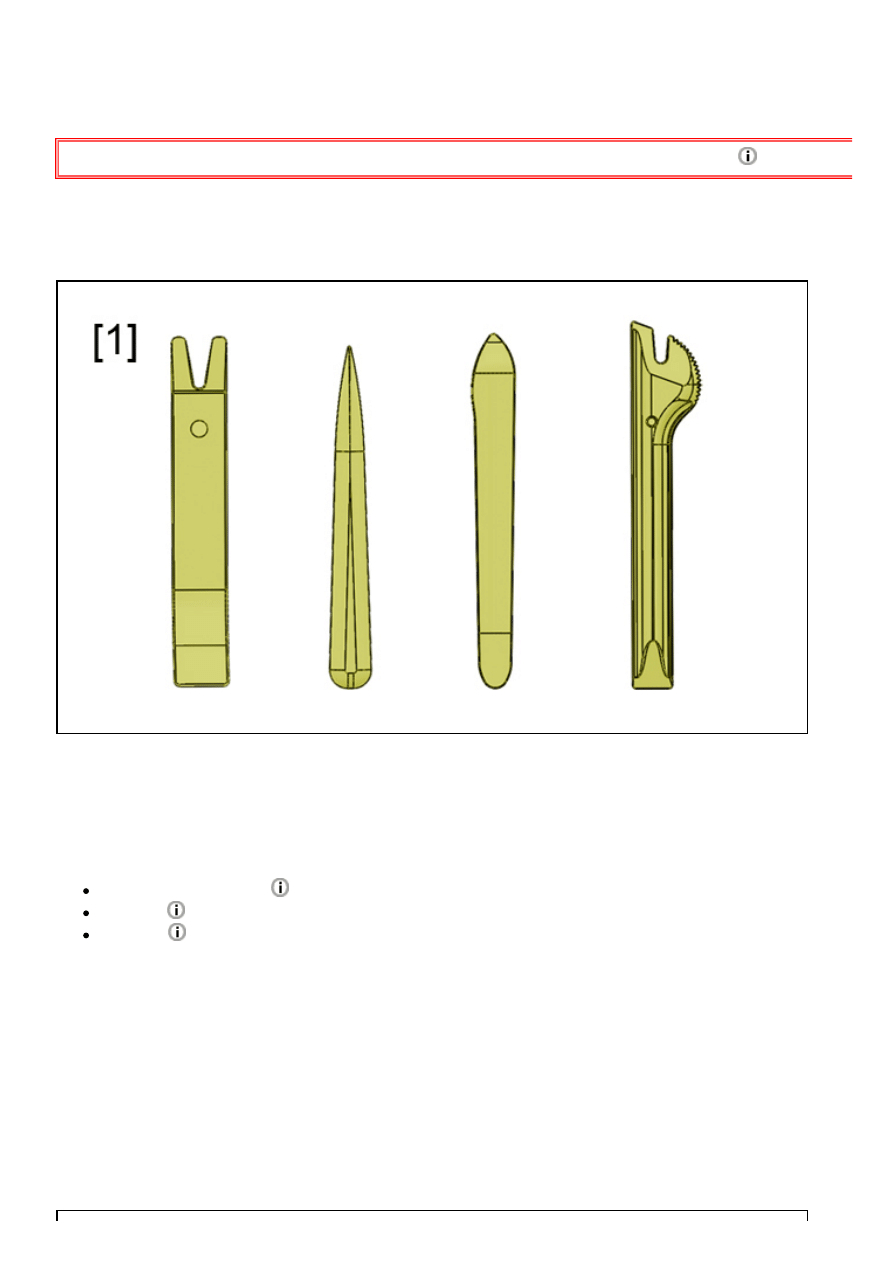

[1] Narzędzia do rozbrajania (-).1350-ZZ.

2. Operacje wstępne

Odłączyć akumulator .
Zdemontować :

Pokrywę bagażnika
Światła

(Pokrywa bagażnika)

Wiązka

(Pokrywa bagażnika)

3. Rozbrajanie

3.1. Ograniczniki (Pokrywa bagażnika)

background image

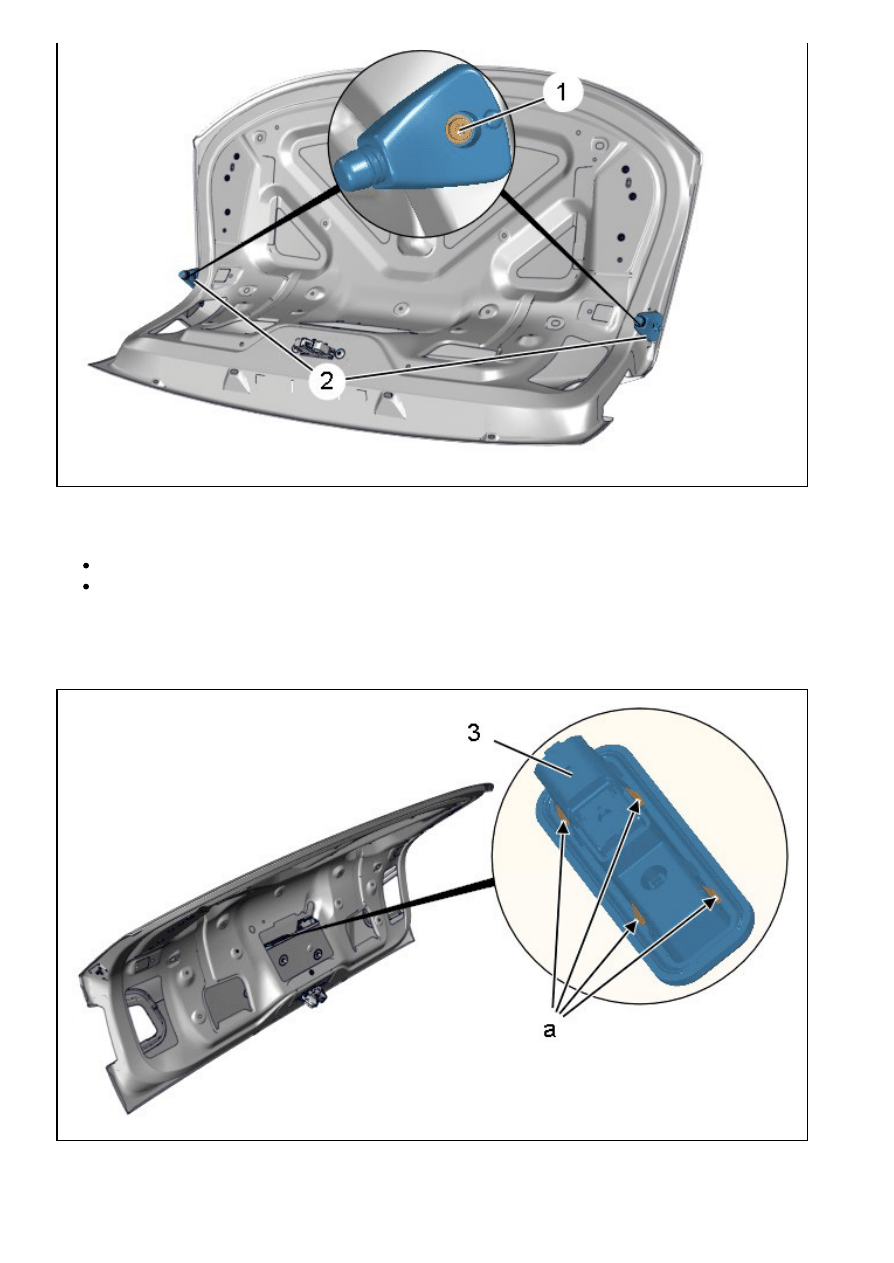

Rysunek : C4BM0MED

Zdemontować :

śruby (1)
ograniczniki położenia (2) (Pokrywa bagażnika)

3.2. Przycisk otwierania (Pokrywa bagażnika)

Rysunek : C4BM0MFD

Zwolnić zatrzaski : Przycisk otwierania pokrywy bagażnika (3) ( w "a") ; Za pomocą narzędzia [1].

background image

Zdemontować : Przycisk otwierania pokrywy bagażnika (3).

3.3. Oświetlenie tablicy rejestracyjnej

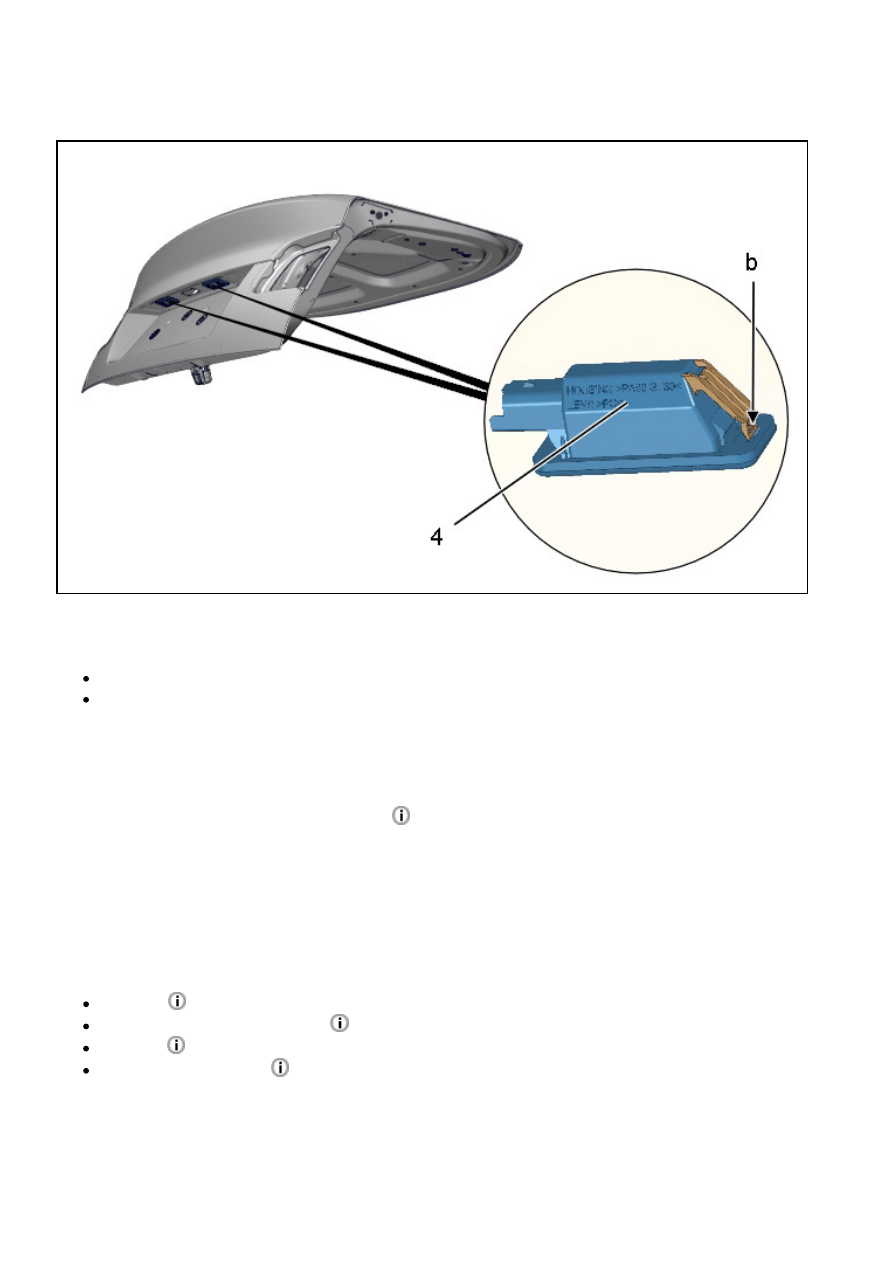

Rysunek : C4BM0MGD

Zwolnić zatrzaski : Oświetlenia tablicy rejestracyjnej (4) ( w "b") ; Za pomocą narzędzia [1].
Zdemontować :

Oświetlenia tablicy rejestracyjnej (4)
Tablica rejestracyjna ; Przewiercić łby nitów wiertłem o średnicy Ø 5 mm

UWAGA : Oczyścić odkurzaczem dno pokrywy bagażnika, aby usunąć resztki nitów.

3.4. Zamek pokrywy bagażnika

Zdemontować :

Zamek pokrywy bagażnika

.

4. Uzbrajanie

Postępować w kolejności odwrotnej do operacji demontażu.
Dokręcić śruby (1) momentem 0,4 ± 0,1 daNm.

5. Czynności dodatkowe

Zamontować :

Wiązka

(Pokrywa bagażnika)

Zamek pokrywy bagażnika
Światła

(Pokrywa bagażnika)

Pokrywę bagażnika

Podłączyć akumulator.
Sprawdzić działanie poszczególnych urządzeń.
