Budowa Pistoletu Glock 17, 19

Pistolet skonstruowany przez Gastona Glocka w roku 1981 wyznaczył nowe kierunki w budowie
krótkiej broni palnej. Zastosowanie tworzyw sztucznych do wykonania szkieletu z uchwytem oraz
magazynków, nowoczesnego systemu zabezpieczeń „Safe Action” oraz lufy sześcioforemnej tzw.
heksagonalna lub poligonalnej (lufa bez gwintu) spowodowało, że pistolety Glock są uznawane
za najnowocześniejsze i znalazły uznanie wśród szerokiej gamy użytkowników.
Pistolety Glock znajdują się na wyposażeniu wielu armii, służb policyjnych i ochrony.
Glock jest bronią samopowtarzalną, działającą na zasadzie wykorzystania energii krótkiego
odrzutu lufy. Ryglowanie zamka odbywa się przez przekoszenie lufy w płaszczyźnie pionowej.
Ruch lufy sterowany jest ukośnym występem brody lufy współpracującym z blokiem ryglującym.
Lufa nie posiada występów ryglujących, zastępuje je specjalnie w tym celu ukształtowana górna
część komory nabojowej, która wchodzi w okno wyrzutowe łusek. Mechanizm uderzeniowy bez
kurka zewnętrznego. Iglica posiada własną sprężynę i jest napinana dwuetapowo. Pierwsze
częściowe napięcie iglicy następuje przy przeładowaniu (ruch wsteczno-powrotny zamka). Drugie
końcowe napięcie i zwolnienie w celu oddania strzału następuje podczas ściągania języka
spustowego. Glock jest pistoletem typu DAO („double action only”) tzn. można z niego strzelać
wyłącznie poprzez napinanie iglicy.
Glock posiada trzystopniowy system zabezpieczeń, który pozwala przenosić pistolet z nabojem w
komorze nabojowej i skutecznie uniemożliwia oddanie przypadkowego strzału nawet przy
najbardziej ekstremalnym użytkowaniu.
1. Zabezpieczenie spustowe – wbudowane w język spustowy jako dźwignia blokująca. Strzał
można oddać tylko poprzez świadome i prawidłowe wyciśnięcie języka spustowego.
2. Przednie zabezpieczenie iglicy – stalowa tulejka działająca pod naciskiem sprężyny blokuje
kanał przejściowy iglicy uniemożliwiając zbicie spłonki naboju.
3. Tylna blokada iglicy – iglica przesuwa pod działaniem sprężyny dźwignię spustową na półkę
bezpiecznika i dopiero całkowite ściągnięcie języka spustowego znosi tą blokadę
Wyłączenie wszystkich bezpieczników następuje kolejno po sobie w trakcie ściągania języka
spustowego. Dzięki takiemu rozwiązaniu systemu zabezpieczeń Glock jest zawsze gotowy do
oddania strzału. Reagując na zagrożenie wystarczy przeładować go i można strzelić, jeśli mamy
wprowadzony nabój do komory nabojowej wystarczy ściągnąć język spustowy.
Kształt pistoletu, brak ostrych krawędzi i niewielkie wymiary dźwigni blokującej zamek pozwalają
na szybkie dobywanie broni z kabur przenoszonych na zewnątrz jak i pod ubraniem.
Zastosowanie lufy poligonalnej pozwoliło uzyskać lepszą precyzję strzału, co w połączeniu z
dobrze dopracowanymi przyrządami celowniczymi bardzo podnosi skuteczność tego pistoletu.

Glock 19

Glock 17, 19

http://www.swpw.strefa.pl/budowa-broni/glock17-19

1 z 5

2009-01-10 20:08

Dane techniczne:

· Nabój (kaliber, typ): 9 x 19 mm Parabellum
· Masa naboju: 12 g
· Masa pocisku: 8 g
· Prędkość wylotowa pocisku Vo: 360 m/s
· Energia wylotowa pocisku Eo: 500 J
· Pojemność magazynka: 15 naboi
· Zasada działania: krótki odrzut lufy
· Rodzaj ognia: tylko pojedynczy
· Rodzaj zaryglowania: przekoszenie lufy
· Mechanizm spustowo-uderzeniowy: tylko podwójnego działania bez kurka
· Siła spustu przy samonapinaniu: 22 N
· Bezpiecznik: trzystopniowy typu safe aktion
· Zabezpieczenie: blokowanie iglicy sterowane spustem
· Przyrządy celownicze: otwarte, szczerbinowe, wyregulowane na 25 m, kontrastowe

Glock 19

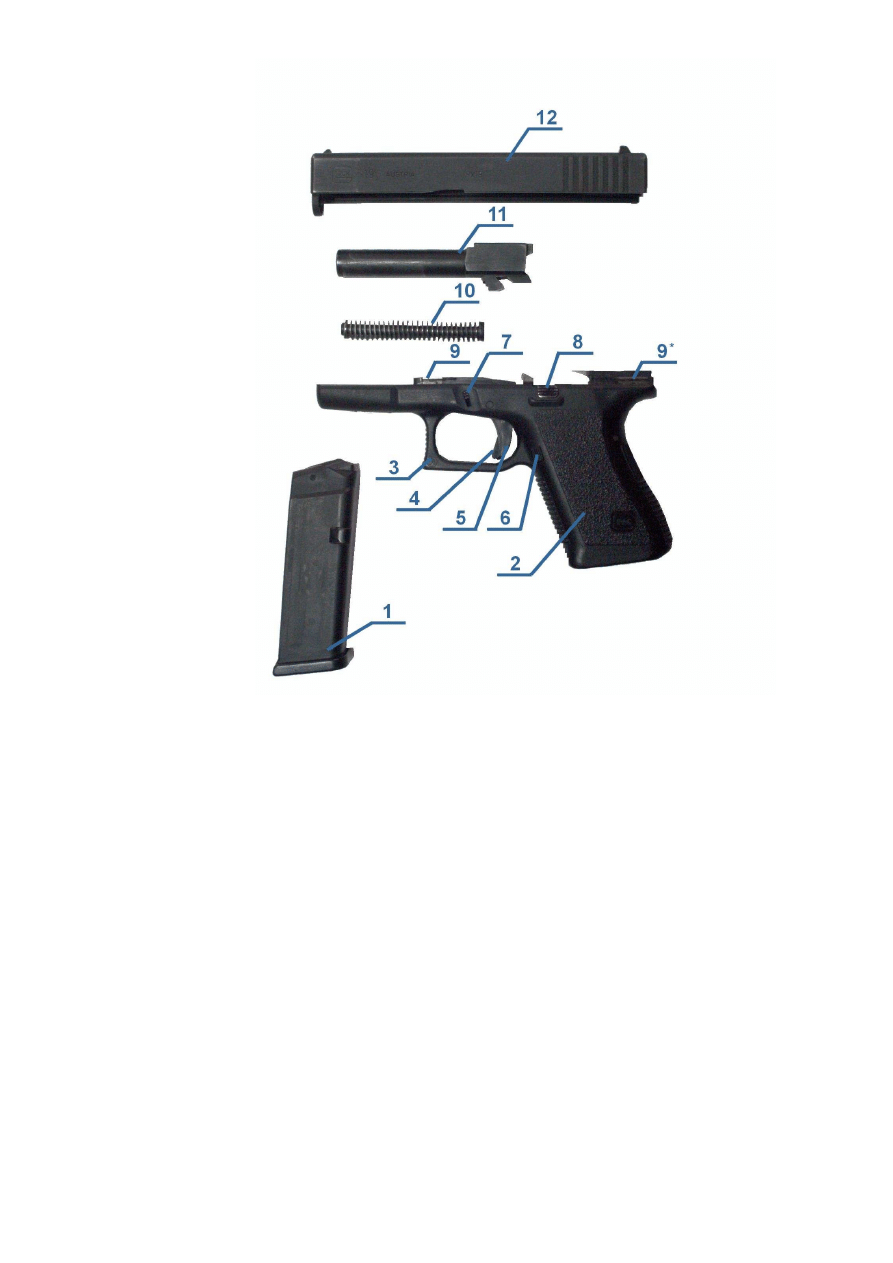

Budowa i przeznaczenie poszczególnych elementów pistoletu Glock 19

Glock 17, 19

http://www.swpw.strefa.pl/budowa-broni/glock17-19

2 z 5

2009-01-10 20:08

1. Magazynek – dwurzędowy o pojemności 15 naboi.
2. Szkielet z uchwytem.
3. Kabłąk – czoło kabłąka karbowane i profilowane, ułatwia strzelanie oburącz.
4. Zabezpieczenie spustowe
5. Język spustowy.
6. Zatrzask magazynka – można przestawić na drugą stronę.
7. Zatrzask zamka służący do rozkładania i składania pistoletu.
8. Dźwignia blokująca i zwalniająca zamek.
9. Prowadnice.
10. Sprężyna z żerdzią.
11. Lufa (przewód lufy, komora nabojowa).
12. Zamek z iglicą i automatyczną blokadą iglicy.

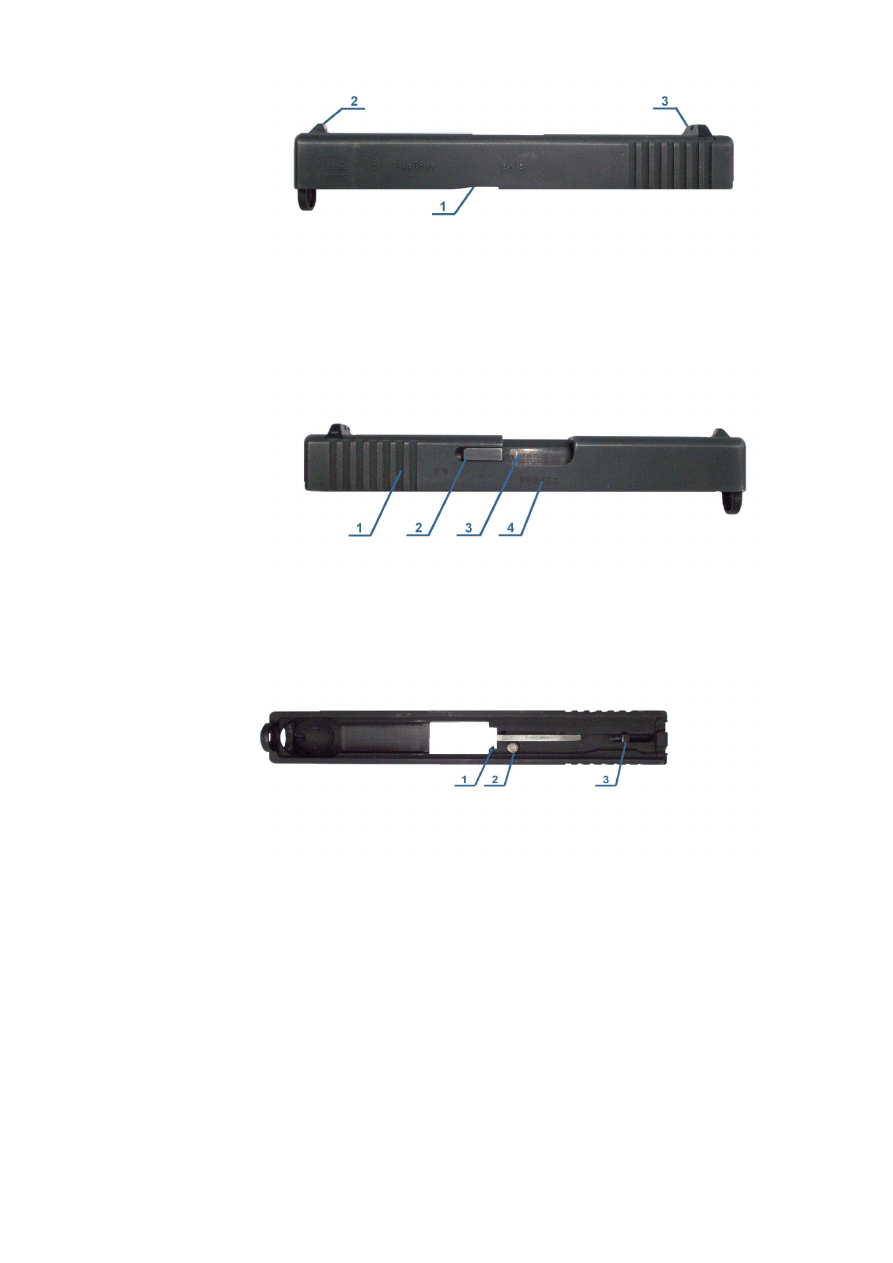

Podstawowe elementy zamka:

A

Glock 17, 19

http://www.swpw.strefa.pl/budowa-broni/glock17-19

3 z 5

2009-01-10 20:08

1. Zaczep zamka.
2. Muszka.
3. Szczerbinka.

B

1. Karby.
2. Wyciąg.
3. Okno wyrzutowe.
4. Seria i numer broni.

C

1. Pazur wyciągu.
2. Bezpiecznik iglicy
3. Iglica


Rozkładanie Pistoletu Glock 19

1. Chwyć pistolet prawą ręką.
2. Wykonaj czynności sprawdzające.
- odłącz magazynek
- odciągnij zamek w tylne położenie odsłaniając wlot lufy i sprawdź wzrokowo czy w komorze
nabojowej nie ma naboju
- zamknij komorę nabojową
- oddaj strzał kontrolny kierując wylot lufy w miejsce bezpieczne lub do tego wyznaczone
3. Lewą dłonią odciągnij zamek w tył max 3mm.
4. Przesuń zatrzask zamka w dół.
5. Zsuń zamek z lufą i sprężyną z szkieletu.
6. Wyjmij z zamka sprężynę z żerdzią
7. Wyjmij z zamka lufę.

Glock 17, 19

http://www.swpw.strefa.pl/budowa-broni/glock17-19

4 z 5

2009-01-10 20:08

Mapa Strony | Wykonanie Piotr Stępniak | Prawa autorskie © 2007-2009 SWPW. Valid XHTML and CSS.

Uwaga.
Jeśli przesuniesz zamek do tyłu za daleko, język spustowy przesunie się do przodu i nie będzie
można zdjąć zamka. Należy wtedy odciągnąć zamek w tylne położenie, zwolnić go i nacisnąć na
język spustowi rozpoczynając czynności od nowa lub nacisnąć na spust i zsunąć zamek.
Wszystkie elementy powinny leżeć w takiej kolejności: magazynek, szkielet z uchwytem,
sprężyna z żerdzią, lufa, zamek.

Składanie Pistoletu Glock 19

1. Weź zamek do lewej ręki.
2. Prawą dłonią włóż lufę.
3. Prawą dłonią włóż żerdź ze sprężyną opierając trzon żerdzi o rygiel lufy.
4. Weź do prawej ręki szkielet chwytając za uchwyt.
5. Wsuń zamek po prowadnicach na szkielet do momentu zaczepienia przez zatrzask.
6. Sprawdź złożenie pistoletu wykonując ruch jak przy przeładowaniu broni.
7. Oddaj strzał kontrolny.
8. Podepnij magazynek.
