podstawa opracowania

uproszczony podkład geodezyjny,
Rozporządzenie Ministra Gospodarki z dnia 20 września 2000 r. w sprawie

warunków technicznych, jakim powinny odpowiadać bazy i stacje paliw
płynnych, rurociągi dalekosiężne do transportu ropy naftowej i produktów
naftowych i ich usytuowanie wraz ze zmianami wprowadzonymi w dniu 20
grudnia 2002 r.,

PN-86/E 05003-01 – „Ochrona odgromowa obiektów budowlanych. Wymagania

ogólne”,

PN-89/E 05003-03 – „Ochrona odgromowa obiektów budowlanych. Ochrona

obostrzona”,

PN-IEC 61024-1:2001 – „Ochrona odgromowa obiektów budowlanych. Zasady

ogólne”,

PN-IEC 61024-1-1:2001 – „Ochrona odgromowa obiektów budowlanych. Zasa-

dy ogólne. Wybór poziomu ochrony urządzeń odgromowych”,

PN-IEC 61024-1-2:2002 – „Ochrona odgromowa obiektów budowlanych.

Część 1-2: Zasady ogólne. Przewodnik B – projektowanie, montaż, kon-
serwacja i sprawdzanie urządzeń piorunochronnych”,

katalogi wyrobów firmy „WIRBET” Ostrów Wielkopolski.

stan istniejący

Projektowany jest naziemny skład paliw na terenie zamkniętym.

Teren został zagospodarowany zgodnie z Rozporządzeniem Ministra
Gospodarki z dnia 20 września 2000 r. w sprawie warunków technicz-
nych, jakim powinny odpowiadać bazy i stacje paliw płynnych, rurocią-
gi dalekosiężne do transportu ropy naftowej i produktów naftowych
i ich usytuowanie, ze zmianami wprowadzonymi 20 grudnia 2002 r.

Drogi dojazdowe stanowiące jednocześnie drogi pożarowe zosta-

ną wyasfaltowane, dzięki czemu zmniejsza się zagrożenie porażenia
napięciem krokowym, które może powstać podczas odprowadzania
prądu piorunowego do ziemi.

Na płycie betonowej projektuje się ustawienie 20 zbiorników dwu-

płaszczowych o pojemności 20 m

3

każdy. Wysokość projektowanej płyty

betonowej nad powierzchnią ziemi wynosi 0,5 m. Wysokość kominka
oddechowego wyposażonego w bezpiecznik ogniowy w odniesieniu do
powierzchni ziemi wynosi 4 m. Średnica zbiornika wynosi 1,8 m (do
obliczeń strefy ochronnej przyjęto 2 m), natomiast długość 8 m.

Zbiorniki będą ustawione na płycie betonowej w dwóch rzędach.

Odległość od krawędzi płyty wynosi 1 m, natomiast odległość pomię-
dzy rzędami zbiorników wynosi 4 m.

W celu zabezpieczenia zbiorników od wyładowań atmosferycznych

należy opracować projekt ochrony odgromowej. Projekt płyty betono-
wej należy opracować zgodnie z wytycznymi dotyczącymi budowli i nie
stanowi części tego opracowania.

Rezystywność gruntu w miejscu budowy składu paliw, zmierzona

metodą czteroelektrodową, wynosi r = 1000 Wm.

opis techniczny

Podczas wykonywania zbrojenia płyty betonowej należy ułożyć taśmę

FeZn 35x5, rozmieszczoną zgodnie z rysunkiem 1. Taśmę należy połączyć
złączkami krzyżowymi co trzeci pręt ze zbrojeniem płyty betonowej.

Zgodnie z rysunkiem 1, taśmą FeZn35x5 należy wykonać podwójny

uziom otokowy na głębokości:
a) 1 m – pierwszy otok,
b) 1,5 m – drugi otok.

W miejscach wskazanych na rysunku 1 należy ustawić zwody pionowe o wy-

sokości 20 m, produkcji firmy „WIRBET”. Na słupach zainstalować złącza kontro-
lne. Pomiędzy słupami na wysokości 20 m należy zainstalować zwody poziome
miedziane o przekroju 50 mm

2

. Montaż zwodów pionowych wykonać zgodnie

z katalogiem firmy „WIRBET” Ostrów Wielkopolski (po wcześniejszym wyko-
naniu obliczeń wytrzymałościowych). Połączenie zwodów ze złączem kontrol-
nym należy wykonać taśmą Cu 35x5. Natomiast połączenie złącz kontrolnych z

projekt instalacji odgromowej

naziemnych zbiorników paliwa

mgr inż. Julian Wiatr, inż. Marcin Orzechowski

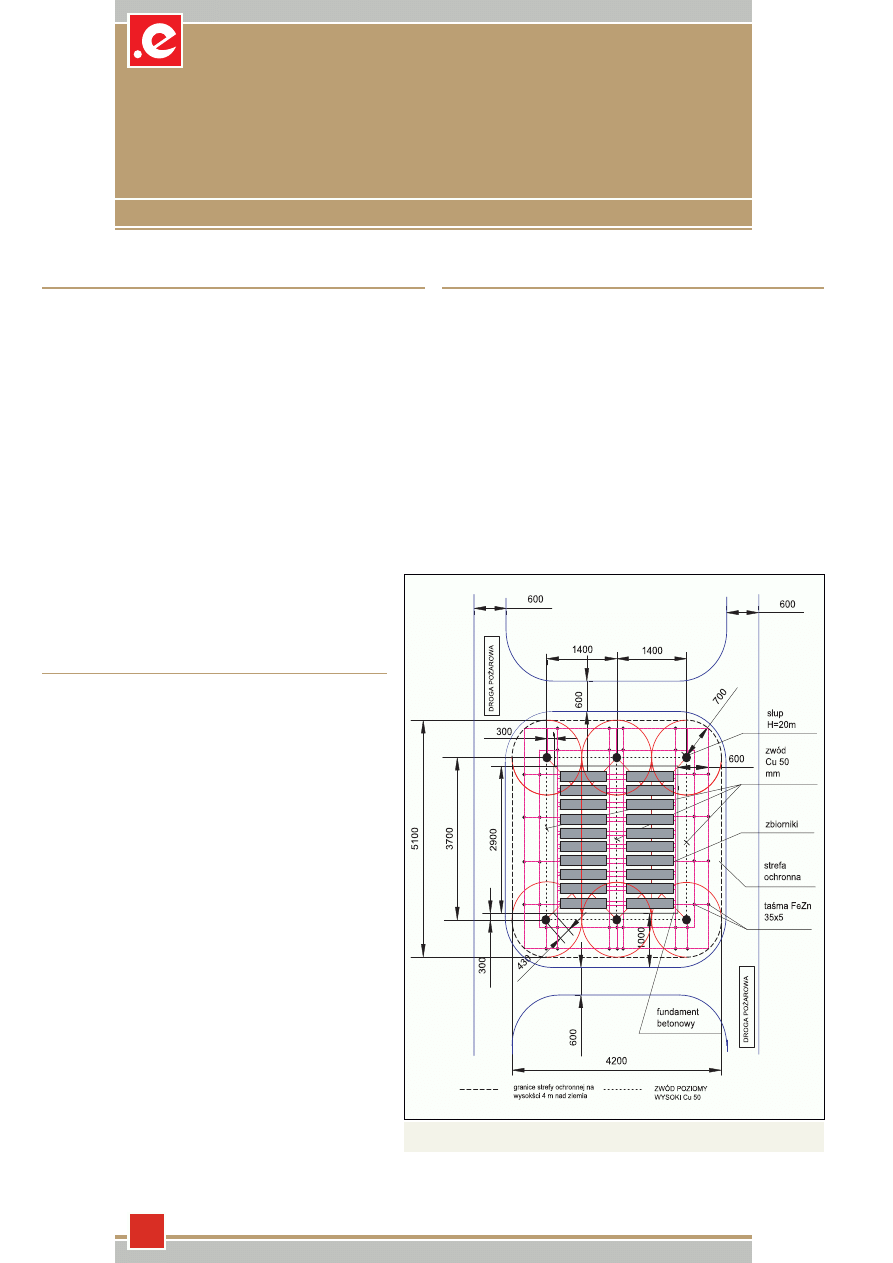

Rys. 1 Plan instalacji odgromowej i uziomów oraz stref ochronnych z naniesionymi zbiornikami

paliw – widok z góry

background image

63

w w w . e l e k t r o . i n f o . p l

uziomem otokowym wykonać taśmą FeZn 35×5. Wszystkie zbiorniki połączyć
z przewodami wyrównania potencjałów zgodnie z rysunkiem 4.

Połączenie przewodów uziemiających i przewodów wyrównania potencja-

łów (ekwipotencjalizacji) z uziemieniem otokowym należy wykonać przez spa-
wanie. Wszystkie spawy powinny być chronione przed korozją.

obliczenia

Zbiorniki paliwowe są zagrożone wybuchem, przez co należy zachować

I poziom ochrony – zgodnie z wytycznymi zawartymi w PN-IEC 61024. Sto-
sując się do ww. normy trzeba zastosować słupy o wysokości 20 m nad zie-
mią i przyjąć kąt ochrony 25º.

Wysokość zbiorników liczona od ziemi do kominków oddechowych wy-

nosi 4 m, zatem bezpieczną wysokością ochrony będzie poziom 4 m nad
powierzchnią ziemi.

Strefa ochronna zostanie wyznaczona metodą kąta ochronnego. Za-

kłada się, że wszystkie zbiorniki będą znajdowały się w strefie ochron-
nej wyznaczonej przez siatkę zwodów ochronnych poziomych wyso-
kich, o jednakowym kącie ochrony we wszystkich kierunkach, wyno-
szącym a = 25º.

H

H H

m

tg

tg

R

tg

H

sk

s

o

ochr

sk

=

=

=

=

=

=

=

=

°

20

4

16

25

0 466

16 0 466

7

α

α

,

*

* ,

, 446

16

0 5

0 466

7 22

m

R

m

ochr

'

(

, ) * ,

,

=

=

Uwzględnić zwis w środku przęsła.

Należy przyjąć R’

ochr

= 7 m, dzięki czemu zostanie skompensowane przewę-

żenie strefy ochronnej spowodowane zwisem zwodu poziomego, gdzie:
H

sk

– skuteczna przyjmowana do obliczenia strefy ochronnej wysokość słupa,

H

s

– całkowita wysokość słupa liczona od powierzchni ziemi,

H

o

– wymagany poziom ochrony (płaszczyzny odniesienia),

R’

ochr

– promień strefy ochronnej na płaszczyźnie odniesienia,

a - przyjęty kąt ochrony (jednakowy dla wszystkich kierunków ochrony).

Rozstaw boczny słupów należy przyjąć co 14 m.
Sprawdzenie pokrycia strefy ochronnej – widok od czoła:

4R

,

ochr

= 28 m ³ 2 L

1

+ L

2

+ 2 L

x

+ 2 L

ZB

=

= 2*1 + 4 + 2*3 +2*8 = 28 m

warunek przekrycia zbiorników przez boczną strefę ochrony będzie zacho-
wany, gdzie:
L

1

– odległość zbiornika od krawędzi płyty betonowej,

L

2

– odległość pomiędzy rzędami zbiorników,

L

x

– odległość słupa odgromowego od krawędzi płyty betonowej,

L

ZB

– długość zbiornika,

R’

ochr

– promień ochrony wyznaczony przez pojedynczy zwód pionowy na wyso-

kości 4 m nad poziomem ziemi.
Szerokość strefy ochronnej wynosi 6*R’

ochr

= 42 m, przez co chronione są również

strefy pasa ochronnego składu. Długość strefy ochronnej wynosi 51 m (rys. 1).

uwaga

Kominki oddechowe są zainstalowane w odległości 0,5 m od krawędzi zbior-

nika, czyli w odległości 4,3 m od dolnej krawędzi strefy chronionej wyznaczo-
nej przez zwód środkowy poziomy.

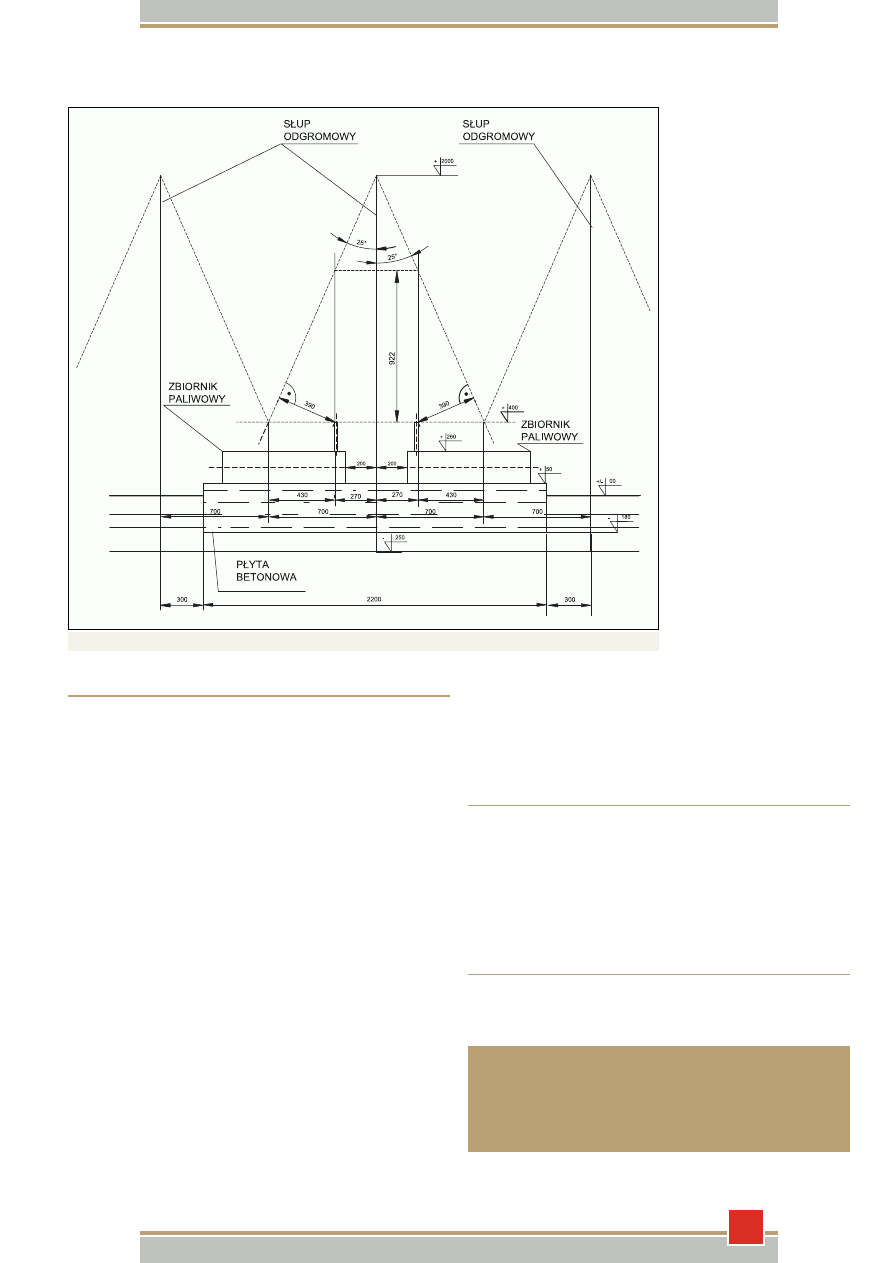

Odległość krawędzi kominka oddechowego od granicy strefy chronionej

zgodnie z rysunkiem 5 wyniesie:

w poziomie: 7 - 2,7 = 4,3 m - (odcinek C-F);
w pionie: tg65º * 4,3m » 9,20 m - (odcinek C-D);
odległość minimalna od krawędzi strefy chronionej: cos25º * 4,3 » 3,9 m - (od-

cinek C-E).

Należy zatem uznać, że zbiorniki w całości znajdują się w strefie chronionej
przez zwody.

Pole ochrony na wysokości 4 m nad powierzchnią ziemi przedstawia ry-

sunek 1 oraz rysunki 2 i 3 (w rzeczywistości pola ochrony wyznaczone przez
zwody poziome nieznacznie zachodzą na siebie).
Długość minimalna uziomu otokowego wynosi:

R

A

m

=

=

=

π

π

1435

21 37

,

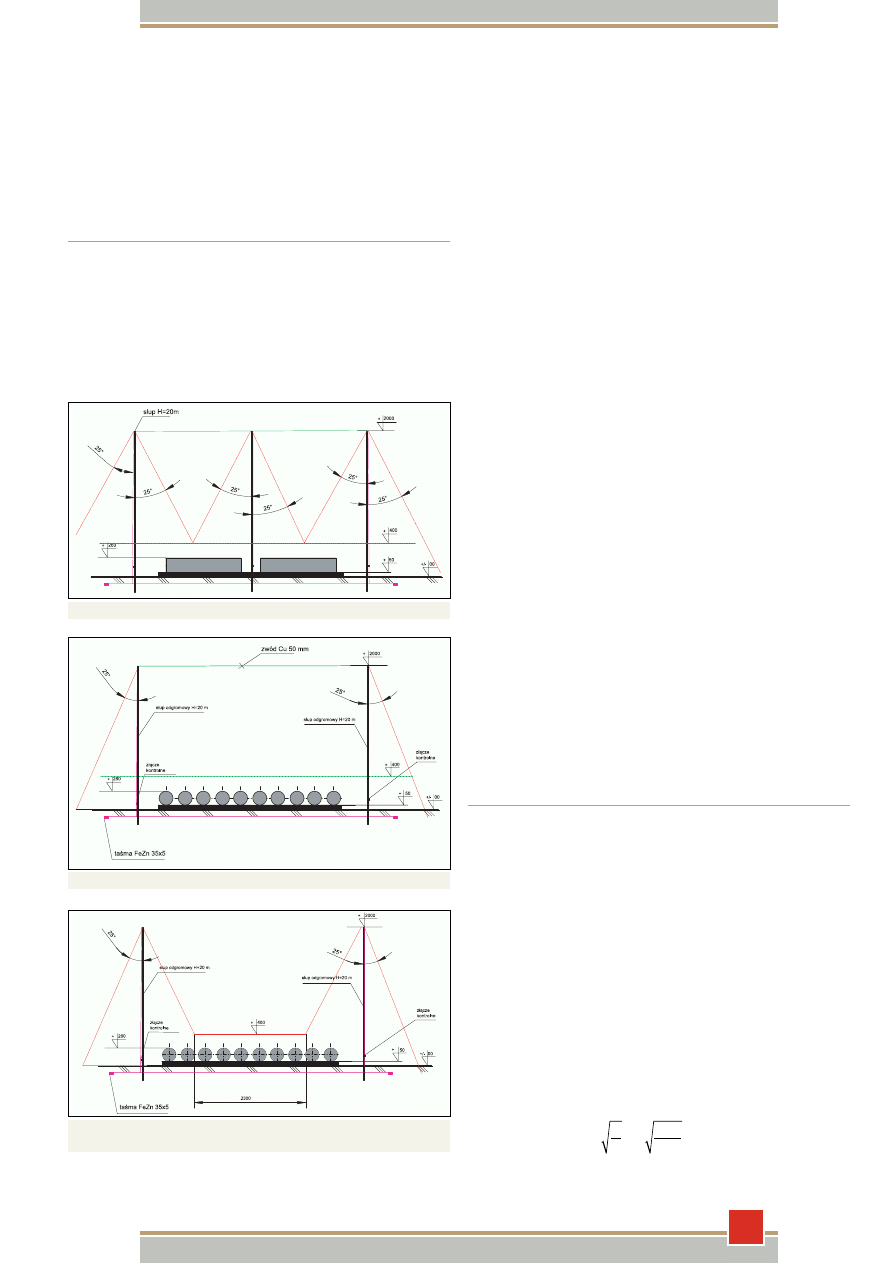

Rys. 2 Szkic stref ochronnych – widok z boku

Rys. 3 Szkic strefy ochronnej - widok z przodu

Rys. 3a Szkic strefy ochronnej – widok w przekroju wzdłuż najniższej granicy strefy

ochronnej

n r 5 / 2 0 0 4

background image

64

w w w . e l e k t r o . i n f o . p l

gdzie:
R – promień zastępczy uziomu otokowego,
A – pole powierzchni obejmowanej przez uziom (II otok)
Zgodnie z PN-IEC 61024-1 minimalna długość uziomu otokowego dla
r = 1000 Wm, wynosi L

min

= 20 m.

Zastępczy promień powierzchni objętej uziomem otokowym:

R = 21,37 m > L

min

= 20 m

Warunek spełniony.
Odległość słupa od fundamentu (zgodnie z PN-89/E 05003-03):

x

H

m

m

s

1

4

8

20

4

8

3

2

+

=

+

=

>

(2 m – wartość minimalna przy założeniu x

1

< 2 m)

Minimalna odległość zwodu poziomego od zbiorników (zgodnie

z PN-89/E 05003-03):

x

L

L

m

m

2

1

2

12

12

20

37

12

12

3 75

17

+

=

+

= ,

(17 m – najmniejsza odległość zwodu poziomego od zbiorników uwzględnia-
jąca zwis w środku przęsła), gdzie:
L

1

- wysokość zwodu poziomego,

L

2

- długość zwodu poziomego.

Warunek minimalnej odległości zwodów poziomych od zbiorników jest
spełniony.
Rezystancja uziemienia:

Zgodnie z wymaganiami PN-IEC 61024-1 rezystancja uziemienia powinna

być jak najmniejsza, lecz nie precyzuje się jej wartości (zgodnie z zaleceniami
55 NKP, należy przyjmować R=10 W).

Zgodnie z PN-86/E 05003-01 rezystancję uziemienia można obliczyć z na-

stępującego wzoru:

R

A

1

0 6

0 6 1000

1435

15 84

15

=

=

=

>

, *

, *

,

ρ

gdzie:
r - rezystywność gruntu [W m]

A – pole powierzchni objętej przez uziom otokowy [m

2

]

Jest to wartość dość duża, zatem w celu zmniejszenia rezystancji należy wy-
konać drugi otok, układany równolegle do pierwszego w odległości 3 m, uło-
żony na głębokości 1,5 m.
A = 1455 m

2

– powierzchnia objęta II otokiem uziomowym,

A = 1155 m

2

– powierzchnia objęta I otokiem uziomowym.

R

R

R

R

R

R

z

2

1

2

1

2

0 6 1000

1155

17 66

15 84 17 66

15 84

17 66

=

=

=

+

=

+

, *

,

*

,

* ,

,

,

<

8 37

10

, Ω

Jest to wartość przybliżona, gdyż nie uwzględniono wzajemnego oddziaływa-
nia otoków, gdzie:
R

1

– rezystancja obliczeniowa drugiego otoku,

R

2

– rezystancja obliczeniowa pierwszego otoku,

R

z

– rezystancja wypadkowa uziemienia.

Przewidywana wypadkowa wartość uziemienia jest poprawna. Poza tym po-

łączenie dwóch otoków pogrążonych w gruncie na różnej głębokości (oddalo-
nych od siebie o 3 m) zmniejsza pojawiające się napięcie krokowe i poprawia
znacznie rozpływ prądów piorunowych.

Zgodnie z PN-IEC 61024-1:2001, przy zwodzie o przekroju Cu 50 mm

2

, wzrost

temperatury podczas przepływu prądu o wartości 100 kA nie przekracza 22ºC.

Należy uznać, że wzrost temperatury o taką wartość nie stanowi zagroże-

nia dla zgromadzonego w zbiornikach paliwa przy projektowanych odległo-
ściach i nie zmniejszy wytrzymałości mechanicznej zwodów poziomych.

uwagi końcowe

Płyta betonowa stanowi osobne opracowanie budowlane. Pręty zbrojenia płyty

należy układać tak, by zachodziły na siebie co najmniej na długości 20-krotnej
średnicy.

Pręty zbrojeniowe należy łączyć ze sobą za pomocą miękkiego drutu wiązałkowego.
Wszystkie zbiorniki paliwowe należy wyposażyć w bezpieczniki ogniowe.
Po wykonaniu prac instalacyjnych należy przeprowadzić próby odbiorcze i wystawić

metrykę urządzenia piorunochronnego.

W trakcie prób i sprawdzeń odbiorczych powinniśmy zwrócić szczególną uwagę na

połączenia przewodów wyrównawczych.

p r o j e k t

n r 5 / 2 0 0 4

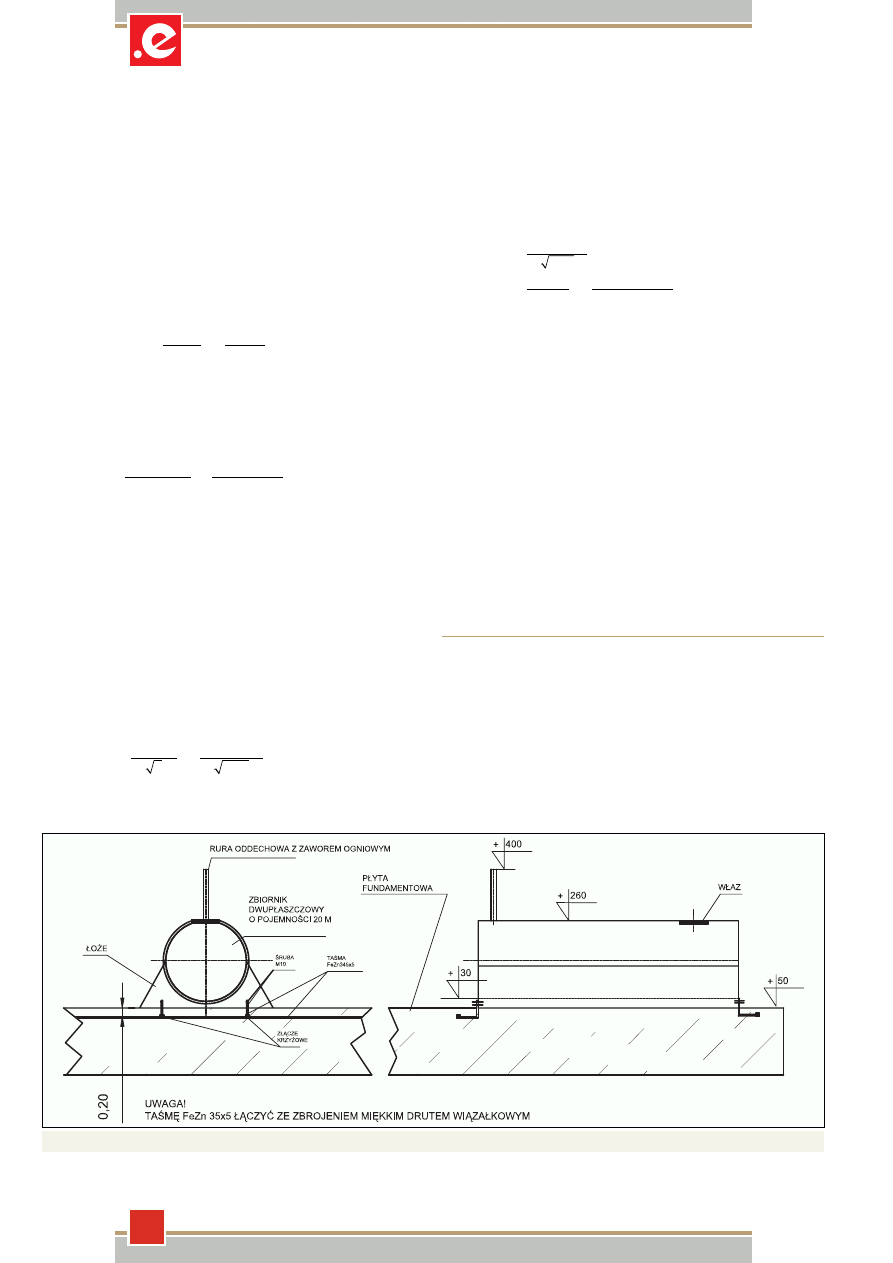

Rys. 4 Szkic powiązania zbiorników z połączeniami wyrównawczymi

background image

65

w w w . e l e k t r o . i n f o . p l

zestawienie ważniejszych materiałów

1. Słup odgromowy H = 23 m z osprzętem do mocowania

zwodów poziomych produkcji „WIRBET” Ostrów Wielkopolski 6 szt.

2. Taśma

FeZn

35x5

300

kg

3. Linka Cu 50

300 m

4. Taśma

Cu

35x5

150

m

5. Drut wiązałkowy miękki

5

kg

6. Rury osłonowe Æ

50 20

m

7. Pozostałe drobne materiały

wg

potrzeb

Porównanie wyników wymiarów stref ochronnych wyznaczonych zgod-

nie z PN-IEC 61024-1 z wymiarami uzyskanymi na podstawie obliczeń za-
lecanych przez PN-89/E 05003-03.

Zgodnie z PN-89/E 0503/03, kąty ochronne wynoszą odpowiednio:

a = 30º – promień wewnętrzny na wysokości 4 m wynosi: 9,20 m (zgodnie

z PN-IEC 61024-1: promień wynosi 7,4 m na tej samej wysokości),

b = 45º – odległość boczna od osi zwodu na wysokości 4 m wynosi: 16 m (zgodnie

z PN-IEC 61024-1-1: odległość boczna od osi zwodu na wysokości 4 m wynosi 7,4 m).
W efekcie pole chronione przy zaproponowanym zwodzie znacząco wzrasta.
Podobnie w kwestii uziemienia norma krajowa wymaga uzyskania rezystan-

cji uziomu nie większej jak 15 W (bez względu na rezystywność gruntu, kie-
dy norma międzynarodowa nie precyzuje wymagań co do wartości rezystan-
cji uziemienia, ograniczając się tylko do stwierdzenia, by było jak najmniej-
sze - 55 NKP zaleca, by nie przekraczało 10 W).

Dla przyjętego układu uziemienia otokowego:

n r 5 / 2 0 0 4

R

u

< 10 W

Wartość ta spełnia wymagania

norm zarówno krajowych, jak i mię-
dzynarodowych.

Rezystancja całkowitego uziemie-

nia podczas pomiaru mostkiem uda-
rowym nie może przekraczać 5 W.

Ponadto norma krajowa nie pre-

cyzuje wartości wzrostu temperatu-
ry podczas przepływu prądu zwarcio-
wego, co jest istotne podczas projek-
towania układów przewodów odpro-
wadzających i planowania ich odległo-
ści od ściany.

Zaprezentowany projekt posiada

charakter uproszczony. Pełne opraco-
wanie powinno zawierać obliczenia
i rysunki konstrukcyjne powiązania
zbrojenia płyty betonowej z systemem
połączeń wyrównawczych oraz rozwią-
zania konstrukcyjne mocowania zwo-
dów na słupach odgromowych.

Zagadnienia te wchodzą w zakres

kompetencji konstruktora budowla-
nego. Zadaniem projektanta elektry-
ka jest określenie stopnia zagrożenia
i zaplanowanie właściwej ochrony od
wyładowań atmosferycznych (roz-
mieszczenie zwodów, przyjęcie sys-

temu ekwipotencjalizacji, wyznaczenie stref chronionych oraz określenie sposo-
bu uziemienia).

W prezentowanym opracowaniu ograniczono się tylko do zbiorników. Należy pa-

miętać, że w zakres opracowania wchodzą wszystkie urządzenia technologiczne oraz
budynki stanowiące integralną część wyposażenia magazynu paliw płynnych.

wnioski

Strefa ochrony wyznaczona zgodnie z PN-IEC 61024-1 wyznacza bardziej kry-

tyczne warunki ochrony. Poziom ochrony jest znacznie wyższy niż przy wy-
znaczeniu stref ochrony, zgodnie z wymaganiami PN-89/E 05003-03. W prak-
tyce należy stosować zalecenia PN-IEC 61024-1.

Ewentualne luki powstające w normach międzynarodowych należy wypełniać

zapisami w normach krajowych.

uwaga

Zgodnie z decyzją PKN w zakresie ochrony odgromowej, obowiązują nor-

my krajowe i międzynarodowe.

Rys. 5 Usytuowanie kominka oddechowego w strefach ochronnych

Sprostowanie: Do „e.projektu“ zamieszczonego w numerze 4/2004 r. „elek-

tro.info“ wkradło się kilka nieścisłości: obliczenia Z

kdop

oraz J

zw

zamieszczone

w pkt B (dobór zasilaczy UPS) na str. 53 powinny zostać zamieszcone w punk-

cie E (sprawdzenie samoczynnego wyłączenia). Na rys. 1a moc powinna wy-

nieść 8 kVA, typ transformatora ESO 107/8000. Na rys. 4 prawidłowo powin-

no być P

i

= 6,90 kW, P

sz

– właściwa wartość to 6,21 kW.


Wyszukiwarka

Podobne podstrony:
ei 2004 05 s041
ei 2004 05 s070
ei 2004 05 s052
ei 2004 05 s016
ei 2004 05 s056
ei 2004 09 s062
ei 2004 05 s043
ei 2004 05 s005
ei 2004 05 s078
ei 2004 05 s012
ei 2004 05 s034
ei 2004 05 s044
ei 2004 05 s075
ei 2004 03 s062
ei 2004 05 s014
ei 2004 05 s072
ei 2004 05 s022
ei 2004 05 s048
ei 2004 05 s027

więcej podobnych podstron
