U

ziemienia i połączenia wyrów-
nawcze stosowane w systemach

ochrony odgromowej mają szczególne
znaczenie w obiektach budowlanych wy-
posażonych w różne instalacje i urządze-
nia techniczne. Powinny zapewniać nie
tylko bezawaryjną pracę urządzeń i pra-
widłowe działanie systemu ochro nnego,
ale, co najważniejsze, bezpieczeństwo
porażeniowe ludziom przebywającym
wewnątrz i na zewnątrz przestrzeni
chronionej. Realizacja tych funkcji wy-
maga zainstalowania w budynku odpo-
wiednio zaprojektowanych i wykona-
nych systemów: uziemiającego i wyrów-
nywania potencjałów.

Zalecenia aktualnych norm [1-5]

mogą być podstawą określenia zasad
postępowania przy tworzeniu nowe-
go lub modernizacji istniejącego sys-
temu ochrony odgromowej i przed
przepięciami typowych obiektów
budowlanych.

W początkowym etapie projekto-

wania należy:

zebrać wszystkie niezbędne informa-
cje o obiekcie, jego przeznaczeniu,
konstrukcji, położeniu, doprowadzo-
nych instalacjach wewnętrznych,

w przypadku modernizacji zinwen-

taryzować zastosowany w obiek-
cie system oraz środki zewnętrznej
i wewnętrznej ochrony odgromowej
na podstawie istniejącej dokumen-
tacji technicznej oraz oględzin aktu-
alnego stanu technicznego,

przyjąć poziom ochrony systemu,

jaki należy zastosować na podstawie
obowiązujących przepisów, zaleceń
inwestora lub decyzji projektanta,

określić wartości podstawowych pa-

rametrów charakteryzujących prąd
piorunowy wynikające z przyjętego
poziomu ochrony,

określić wymagane klasy środo-

wisk dla urządzeń elektrycznych,
które będą lub są zainstalowane
w budynku,

ustalić kategorie przepięciowe dla

instalacji elektrycznej, które będą
tworzone wewnątrz obiektu.
W dalszej części artykułu omó-

wiono rolę uziemień i połączeń wy-
równawczych w ochronie odgro-
mowej oraz przedstawiono podsta-
wowe wyma gania w stosunku do
tych instalacji, co może ułatwić dal-
sze działania inżynierskie w opraco-
waniu projektu, jak również jego re-
alizacji.

pojęcia i defi nicje

Uziemienie to celowe elektrycz-

ne połączenie z ziemią przewodzą-
cego prąd elektryczny przedmio-
tu lub jego części, a uziemienie od-
gromowe to uziemienie przeznaczo-
ne do odprowadzania prądu pioru-
na do ziemi.

Uziom to przedmiot metalowy

o dobrej styczności z ziemią lub
znajdujący się w betonie o dużej
styczności z ziemią. Uziomy mogą
być naturalne lub sztuczne, bądź
stanowić układ mieszany, złożony
z obu ich rodzajów. Uziomy natural-
ne to przedmioty metalowe znajdu-
jące się w ziemi, których podsta-
wowe przeznaczenie jest inne niż

dla celów uziemienia, spełniają-
ce wszystkie wymagania stawia-
ne uziomom, bez zmniejszania
przydatności do zadań podstawo-
wych. Jako uziomy sztuczne mogą
być wykorzystywane różne metalo-
we kształ towniki ułożone w grun-
cie poziomo (uziomy po ziome) lub
pionowo (uziomy pionowe). Uziomy
mogą być wykonywane z pojedyn-
czych elementów poziomych lub pio-
nowych (uziomy skupione) lub też
stanowić uziom złożony, utworzony
z układu uziomów o zróżnicowanej
konfiguracji (np. uziomy promienio-
we, kratowe lub otokowe).

System uziemiają cy to układ skła-

dający się z uziomów i przewodów
uziemiających. Przewód uziemiający
to przewód łączący część podlegającą
uziemieniu z uziomem.

Rezystancja uziemienia to rezy-

stancja gruntu między uziomem z zie-
mią odniesienia, czyli obszarem poza
strefą wpływu uziomu. Rozróżnia się
rezystancję statyczną, odpowiadającą
przewodzeniu prą dów przemiennych
o częstotliwości 50 Hz, oraz rezystan-
cję udarową, odpowiadającą przepły-
wowi prądów piorunowych o charak-
terze udarowym.

Połączenie wyrównawcze (EB -

equipotential bonding) to część we-
wnętrznego urządzenia pioruno-
chronnego, redukujące różnice po-
tencjałów wywołane przez prąd pio-
runowy, wykonane za pomocą złą-
czy (połączenie bezpośrednie) lub
ograniczników przepięć (połączenie
pośrednie).

Przewód wyrównawczy jest to prze-

wód łączący części przewodzące po-
wodujący wyrówna nie potencjałów
łączonych części. Sieć wyrównaw-
cza to sieć przewodów wyrównaw-
czych łączących przewodzące czę-
ści układu.

Szyna wyrównawcza to szyna, za

pomocą której są łączone z urządze-
niem piorunochronnym metalowe
instalacje, zewnętrzne części prze-
wodzące, linie elektroenergetyczne
i telekomunikacyjne oraz inne prze-
wody. Lokalna szyna wyrównawcza to
szyna wyrównawcza na granicy kolej-
nych stref ochrony odgromowej.

Bezpieczny odstęp to minimalna

odległość między dwiema przewo-
dzącymi częściami chronionej prze-
strzeni, między którymi nie może
wystąpić niebezpieczna iskra.

rola uziemień i połączeń

wyrównawczych

w ochronie odgromowej

Uziemienia i bezpośrednie połą-

czenia wyrównawcze spełniają waż-
ną rolę w ochronie odgromowej typo-
wych obiektów budowlanych, wypo-
sażonych w róż nego rodzaju instalacje
i urządzenia techniczne, a w szczegól-
ności w urządzenia i systemy elektro-
niczne. Znaczącym zagro żeniem dla
obiektów budowlanych i ich wypo-
sażenia technicznego są:

przepięcia powstające w wyniku

uderzeń wyładowań piorunowych,

napięcia i prądy indukowane w ob-

wodach wyposażenia wewnętrzne-

praktyka inżynierska połączeń

wyrównawczych i uziemień

odgromowych w typowych

obiektach budowlanych

dr inż. Henryk Boryń, inż. Sławomir Kostrubiec - Politechnika Gdańska, Wydział Elektrotechniki i Automatyki

W aktualnym krajowym systemie prawnym zarówno projektant, jak i wykonawca instalacji
są zobowiązani stosować podstawowe zasady wiedzy technicznej i przepisy prawne, zwią-
zane z inwestycją, oraz brać pod uwagę zalecenia norm krajowych i międzynarodowych.

background image

28

o c h r o n a o d g r o m o w a i p r z e p i ę c i o w a

w w w . e l e k t r o . i n f o . p l

n r 5 / 2 0 0 4

go przez impulsowe pola elektroma-
gnetyczne powstające podczas wyła-
dowań atmosferycznych,

przepięcia wewnętrzne występują-

ce w trakcie operacji łączeniowych
aparatury sieciowej oraz wywołane
zwarciami doziemnymi.
Wymienione zagrożenia mogą spo-

wodować porażenie ludzi przebywają-
cych wewnątrz lub na zewnątrz obiek-
tu, wybuch lub pożar w przypadku
sprzyjających warunków, uszkodze-
nie lub nieprawidłową pracę urządzeń
technicznych, co może mieć szczegól-
nie niekorzystne efekty w przypadku
urządzeń komputerowych.

System uziemiający obiektów bu-

dowlanych powinien spełniać okre-
ślone funkcje, które można sformu-
łować następująco:

zapewnienie właściwej pracy sieci,

instalacji i urządzeń elektrycznych,

ograniczenie zaburzeń w urządze-

niach teletechnicznych i elektro-
nicznych,

eliminacja zagrożenia porażeniowe-

go personelu i użytkowników urzą-
dzeń elektrycznych.
Podstawowe zadania systemu

uziemiają cego to:

odprowadzenie do ziemi prądu pio-

runowego wyładowań piorunowych
bezpośrednich w budynek oraz prą-
du piorunowego wyładowań po-
średnich obok budynku, bez szkody
dla chronionego obiektu oraz w spo-
sób nie stwarzający zagrożenia pora-
żeniowego dla ludzi przebywających
wewnątrz i na zewnątrz obiektu bu-
dowlanego,

wyrównanie potencjału przewodów

odprowadzających.
System wyrównywania poten-

cjałów ma do spełnienia określone
funkcje, które można sformułować
następująco:

eliminacja możliwości występowa-

nia iskier wtórnych w chronionej
przestrzeni, co pozwala znacznie
zredukować zagrożenie pożarowe
i wybuchowe,

ograniczenie do poziomu dopusz-

czalnego wartości przepięć wystę-
pujących między instalacjami tech-
nicznymi budynku,

zapewnienie bezpieczeństwa pora-

żeniowego ludziom przebywającym
wewnątrz i na zewnątrz obiektu bu-
dowlanego.
Realizacja tych zadań sprowadza

się do wykonania następujących po-
łączeń, tworzących system połączeń
wyrównawczych budowli:

połączeń bezpośrednich (za pomocą

przewodów wyrównawczych), czyli
połączeń między wszystkimi prze-
wodzącymi instalacjami i urządze-
niami technicznymi budynku, na
których nie występuje trwale po-
tencjał elektryczny, a zewnętrznym
urządzeniem piorunochronnym,

połączeń pośrednich (za pomocą

ograniczników przepięć), czyli po-
łączeń między znajdującymi się
pod napięciem przewodami insta-
lacji elektrycznych lub odizolowa-
nymi od potencjału ziemi elemen-
tami urządzeń a zewnętrznym urzą-
dzeniem piorunochronnym.

wymagania stawiane

uziemieniom

Przedstawiając wymagania stawia-

ne uziemieniom odgromowym należy
wziąć pod uwagę zalecenia norm [1, 2,
4]. Ogólne wymaga nia w stosunku do
uziemień sprowadzają się do zbudo-
wania systemu o odpowiednich wła-
ściwościach technicznych, czyli:

właściwej konfiguracji w celu unik-

nięcia napięć krokowych i dotyko-
wych niebezpiecznych dla ludzi,

małej wartości rezystancji uziemie-

nia mieszczącej się w zalecanych
granicach, co umożliwia zreduko-
wanie wartości potencjału syste-
mu wywołanego przepływającym
w nim prądem piorunowym,

właściwego połączenia z innymi

systemami uziemień (funkcjonal-
nym, roboczym, ochronnym) w je-

den wspólny układ uziemienia
obiektu budowlanego,

dopuszczalnej gęstości prądu na po-

wierzchni uziomu, przekroczenie
tej wartości powoduje wysychanie
gruntu i wzrost rezystancji uziomu,

symetrii układu uziomowego umoż-

liwiającej zredukowa nie różnic po-
tencjału między poszczególnymi
elementami uziomu,

możliwie krótkich połączeń uzio-

mów z uziemianymi urządzeniami,
co daje ograniczenie indukcyjności
połączeń,

efektywnej długości uziomu sztucz-

nego,

zapewnienia właściwych odstępów

w gruncie pomiędzy elementami
układu uziomowego a innymi insta-
lacjami doprowa dzonymi do obiek-
tu, które nie zostały wykorzystane
jako uziomy naturalne,

dużej trwałości uziomu, czyli pew-

ności połączeń pomiędzy elementa-
mi uziomu i przewodami uziomo-
wymi, odporności na uszkodzenia
mechaniczne i korozyjne, wytrzy-
małości zwarciowej cieplnej zasto-
sowanych elementów,

wykorzystania uziomów naturalnych

we wszystkich przypadkach, w któ-
rych jest to technicznie możliwe.
Osiągnięcie wymienionych wy-

żej właściwości technicznych syste-
mu uziemienia wymaga w pierw-
szej kolejności zaprojektowania wła-
ściwej konfiguracji uziomów oraz
ich wymiarów. Wartość rezystancji
uziemienia ma drugorzędne znacze-
nie, choć generalnie zaleca się uzy-
skiwanie w układzie małej wartości
tego parametru. Zgodnie z normami
[2, 4] wyróżnia się dwie konfiguracje
układu uziomów:

typu A – złożonego z promieniowych,

pionowych albo pochyłych uziomów,
w którym każdy przewód odprowa-
dzający obiektu jest przyłączony do co
najmniej jednego uziomu, a więc sys-
tem uziemieniowy typu A nie może
mieć mniej uziomów niż dwa. Układ
może mieć przewód pierścieniowy łą-
czący wszystkie przewody odprowa-
dzające, ale jego styczność z gruntem
może występować tylko na odcinku
krótszym niż 80% długości przewodu,

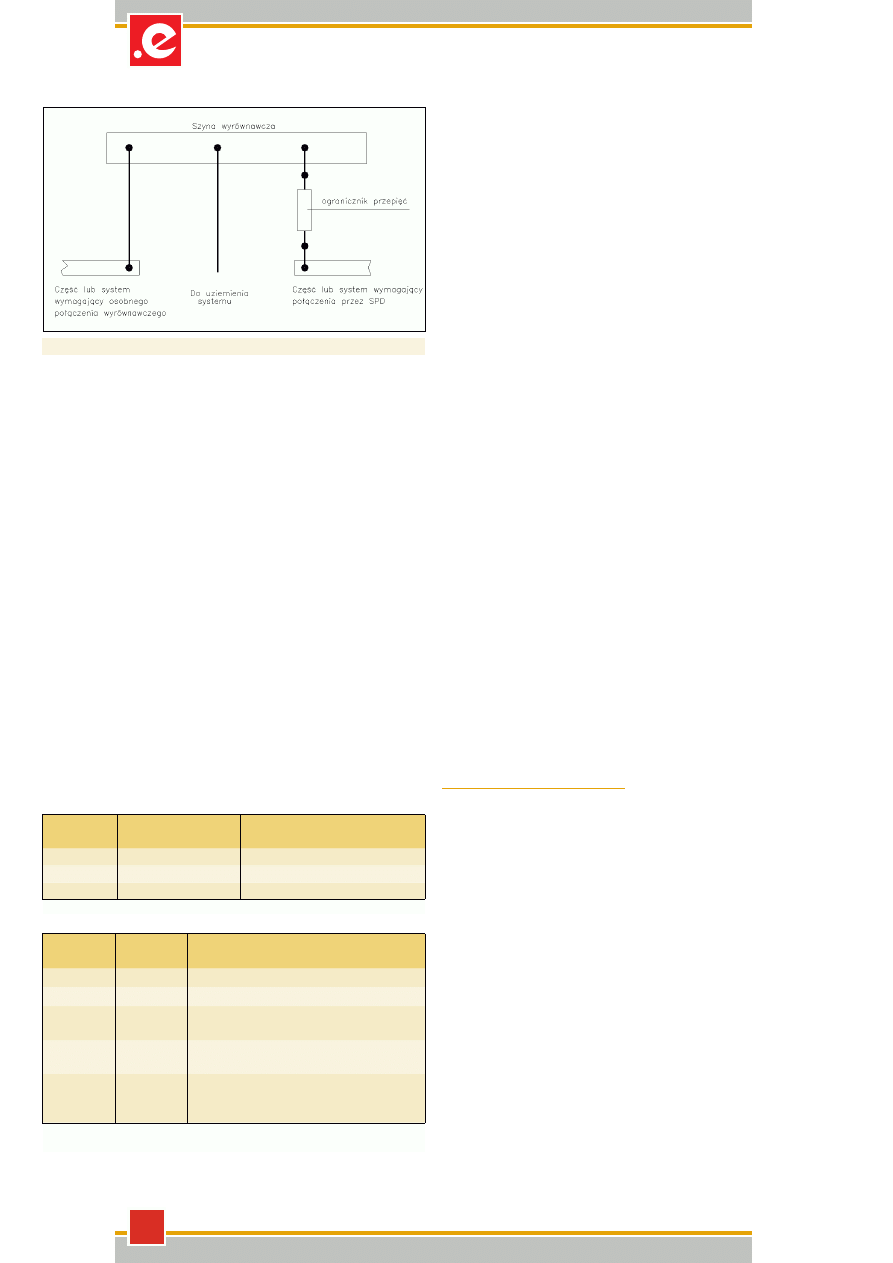

Rys. 1 Przykład połączeń wyrównawczych bezpośrednich i pośrednich

Poziom

ochrony

Minimalna długość l

1

[m]

Rezystywność gruntu r

[W m]

I

5

0 < r < 500

I

0,0286 r - 9,3

500 £ r £ 3000

II – IV

5

500 £ r £ 3000

Tab. 1 Minimalna długość uziomów według normy [2]

Typ układu

uziomów

Minimalna

długość

Uwagi

A*

l

1

Uziom poziomy promieniowy

A

0,5 l

1

Uziom pionowy lub pochyły

A

nieokreślona

Grunt o małej rezystywności, wypadkowa rezystancja

uziomu <10 W

B

r ³ l

1

Gdzie r to średni promień obszaru objętego uziomem

otokowym lub fundamentowym

B

l

r

= l

1

- r

l

v

= 0,5

(l

1

- r)

Jeżeli wymagana długość l

1

jest większa niż wartość

r, to należy wykonać dodatkowy uziom promieniowy

o długości l

r

lub pionowy (pochyły) o długości l

v

* - w przypadku uziomów złożonych rozpatrujemy całkowitą długość uziomu

Tab. 2 Zalecane minimalne długości uziomów typu A i B według normy [2]

background image

n r 5 / 2 0 0 4

29

w w w . e l e k t r o . i n f o . p l

typu B – złożonego z uziomu otoko-

wego ułożonego na zewnątrz obiek-
tu, przy czym otok musi mieć kon-
takt z gruntem na odcinku równym
co najmniej 80% długości lub uzio-
mu fundamentowego.
System uziemieniowy typu A zale-

ca się dla obiektów budowlanych wy-
posażonych w urządzenie pioruno-
chronne o zwodach pionowych, po-
ziomych wysokich lub izolowanych.
Natomiast system typu B zaleca się
w przypadku zwodów poziomych ni-
skich i obiektów z kilkoma przewo-
dami odprowadzającymi.

Oba typy systemów uziemienio-

wych powinny mieć odpowiednio
dobraną minimalną długość równą l

1

,

zgodną z zaleceniami normy [2]. Mini-
malna długość jest zależna od przyję-
tego poziomu ochrony i rezystywno-
ści gruntu zgodnie z danymi zesta-
wionymi w tabeli 1. Zalecane warto-
ści minimalnej długości uziomów ze-
stawiono z kolei w tabeli 2.

Projektując system uziemienio-

wy nie powinniśmy przekraczać jego
maksymalnej efektywnej długości
l

max

, co wynika z właściwości falo-

wych uziomu, szczególnie w warun-
kach udarowych [7]. W pracy [7] są
podane uproszczone zależności, któ-
re w praktyce inżynierskiej pozwalają
na wyznaczenie minimalnej i maksy-
malnej efektywnej długości uziomu,
zwią zanej z jego zdolnością do sku-
tecznego rozprowadzania prądu pio-
runowego w gruncie i uzależnionej od
stromości narasta nia czoła prądu pio-
runowego.

Norma [1] zaleca, aby długość

pojedyn czego uziomu sztucznego nie
przekraczała 35 m dla rezystywności
gruntu r < 500 Wm i 60 m dla rezy-
stywności powyżej 500 Wm. W przy-
padku pojedynczych uziomów sztucz-
nych, o dłu gościach większych niż za-
lecane w normie i podane wyżej dłu-
gości graniczne, zmierzoną rezystan-
cję uziomu długiego należy pomnożyć
przez współczynnik równy 2 i w ten
spo sób obliczoną wartość rezystan-
cji uziemienia porównać z wartością
dopuszczalną. Podobny sposób postę-
powania jest przewidziany przy okre-
ślaniu rezystancji uziemienia wszyst-

kich uziomów naturalnych, z wyjąt-
kiem uziomu naturalne go funda-
mentowego.

Zalecane przez normę [2] minimal-

ne, wymagane przekroje uziomów, nie-
zależne od przyjętego poziomu ochro-
ny urządzenia piorunochronnego, wy-
noszą 50 mm

2

w przypadku zastoso-

wania elementów miedzianych, oraz
80 mm

2

, gdy elementy wykonano ze

stali cynkowanej na gorąco.

zasady wykonywania

uziemień

Norma [1] zaleca w pierwszej ko-

lejności wy korzystywać uziomy natu-
ralne, przede wszystkim fundamen-
towe. Jako uziomy naturalne mogą
być wykorzystywane: metalowe rury
wodociągowe nieizolowane od zie-
mi, pancerze kabli elektroenerge-
tycznych, elementy metalowe fun-
damentów, zbrojenia betonu znaj-
dującego się w ziemi o dostatecz-
nie dużej styczności z gruntem oraz
inne podziemne elementy metalowe
obiek tów budowlanych. Jako uziomy
sztuczne mogą być wykorzystywane
kształ towniki, pręty, druty, linki, pły-
ty lub taśmy, najczęściej sta lowe, po-
kryte przewodzącymi powłokami an-
tykorozyjnymi pogrążone w gruncie
poziomo lub pionowo.

Stosowanie uziomów sztucznych

jest zalecane, jeżeli uziomy natural-
ne znajdują się w odległości większej
niż 10 m od chronio nego obiektu oraz
rezystancja tych uziomów jest większa
niż wymagana wartość dopuszczalna.

Wszystkie wymagania stawiane

uziomom najłatwiej uzyskać w pra-
widłowo wykonanym uziemieniu
fundamentowym, które stosunko-
wo łatwo można uzupełnić o dodat-
kowe elementy w przypadku niespeł-
niania wymogów dotyczących mini-
malnej długości. Uziemienia funda-
mentowe są dość dobrze chronione
przed korozją (wymaga się co naj-
mniej 50 mm grubości warstwy be-
tonu pokrywającej metal), pozwala-
ją znacznie obniżyć koszty instalacji
i, co najważniejsze, dają możliwość ła-
twej koordynacji funkcji różnych sys-
temów uziemieniowych.

Zastosowanie uziemienia fun-

damentowego w obiekcie wyma-
ga współpracy projektantów obiek-
tu w fazie opracowywania projek-
tu budowlanego oraz odpowiednie-
go wykonania zbrojenia fundamen-
tu, aby prawidłowo pełnił zarówno
funkcje budowlane, jak i elektryczne.
W przypadku wykorzystywania beto-
nu naprężanego należy zwrócić uwa-
gę na skutki przepływu prądu pioru-
nowego, mogące wytwarzać niedo-
puszczalne dla betonu naprężenia
mechaniczne.

Charakterystycznym parametrem

określającym cechy uziemienia jest
rezystancja uziemienia, przy czym
rozróżnia się rezystancję statyczną,
odpowiadającą przewodzeniu prą-
dów przemiennych o częstotliwo-
ści 50 Hz, oraz rezystancję udarową,
odpowiadającą przepływowi prądów
piorunowych o charakterze udaro-
wym, charakteryzujących się dużą
war tością prądu i bardzo krótkim
czasem trwania.

Zestawienie wzorów stosownych

do inżynierskich oszacowań rezystan-
cji uziemienia, co wynika w głównej
mierze z praktyki pomiarowej, poda-
je norma [1] w załączniku nr 3. Istot-
nym pa rametrem wpływającym na
wyniki obliczeń rezystancji uzie-
mienia jest rezystywność gruntu r,
będąca wielkością cha rakteryzującą
poszczególne rodzaje gruntów, za-
wierającą się w przedziale od 40 Wm
do 2000 Wm.

Zaleca się, aby uziomy były sytu-

owane w ziemi na odpowiedniej głę-
bokości, co daje stabilizację rezystan-
cji i ograniczenie efektów korozyj-
nych uziemienia. Głębokość zakopa-
nia uziomu otokowego nie może być
mniejsza niż 0,5 m, a odległość uzio-
mu od ściany obiektu powinna być
równa co najmniej 1 m. Uziomy pio-
nowe są skuteczne, gdy rezystywność
gruntu maleje wraz z głębokością.

Uziomy powinny być umieszczo-

ne w bezpiecznych odległościach od
wejść do obiektu i od zewnętrznych

background image

30

o c h r o n a o d g r o m o w a i p r z e p i ę c i o w a

w w w . e l e k t r o . i n f o . p l

n r 5 / 2 0 0 4

elementów metalowych w ziemi, co
eliminuje zagrożenie porażeniowe
napięciem krokowym i dotykowym.
Zgodnie z zaleceniami normy [4] rezy-
stywność warstwy powierzchniowej
ziemi w obszarze występowania za-
grożenia porażeniowego powinna być
co najmniej równa wartości obliczo-
nej zgodnie z tabelą 3.

Minimalny odstęp D w gruncie

między uziomem a innymi przewoda-

mi, które nie mogą być łączone z sys-
temem ochrony odgromowej, powi-
nien odpowiadać zależności:

D

b

k

c

i

i

ρ

0 4

0 5

,

,

w której:
b - parametr zależny od poziomu ochro-
ny i wynosi odpowiednio (I – 0,4; II –
0,3; III i IV – 0,25),

k

c

- współczynnik rozpływu prądu pio-

runowego o wartościach według nor-
my [4],
r - rezystywność gruntu [Wm].

Problemy związane z prawidło-

wym doborem bezpiecznych odstę-
pów mogą być również rozwiązane
przez stosowanie barier izolacyjnych
(niehigroskopijnych) o grubości co
najmniej 5 mm umieszczonych tak,
aby zapewnić odpowiedni odstęp
między uziomem a kablem, mierzo-
ny w ziemi wokół bariery.

wymagania stawiane

połączeniom

wyrównawczym

Wymagania dotyczące połączeń

wyrównawczych ochro ny odgromo-
wej można sformułować na podsta-
wie zaleceń norm [1, 2, 4].

Przewody połą czeń wyrównaw-

czych nie stanowią elementu obwo-
dów prą dowych i nie są obciążone
prądami roboczymi lub zwarciowy-
mi. W większości przypadków na-
tomiast system połączeń wyrów-
nawczych obiektu budowlanego
jest narażony na przepływ całkowi-
tego prądu pioruna lub zasadniczej
jego części.

Zatem zarówno szyny, jak i prze-

wody wyrównawcze powinny wytrzy-
mywać spodziewane wartości prądów
piorunowych. Minimalne wymagane
przekroje elementów systemu wy-
równania potencjału, niezależne od
przyjętego poziomu ochrony urządze-
nia piorunochronnego, podano w ta-
belach 6 i 7
.

Pośrednie połączenia wyrównaw-

cze wykonuje się z zastosowaniem
urządzeń ograniczających przepię-
cia (z ang. SPD - surge protective de-
vice). Urządzenia ograniczające prze-
pięcia przeznaczone do zastosowania
w instalacji elektrycznej niskiego na-
pięcia w obiekcie budowlanym pod-
daje się próbom udarowym stosow-
nie do klasy I, II lub III zgodnie z za-
leceniami [6].

Dla urządzeń ograniczających prze-

pięcia spełniających wymogi prób kla-
sy I charakterystycznymi są próby:

prądem udarowym I

imp

, zdefinio-

wanym przez wartość szczytową
i ładunek,

normalnym prądem wyładowczym

I

n

, o kształcie 8/20 µs,

napięciem udarowym 1,2/50 µs.

Dobierając aparaty spełniające wy-

mogi powyższej próby do konkretnej
instalacji należy uwzględnić:

napięcie znamionowe,
wartość szczytową oszacowane-

go prądu piorunowego (odpowiada
prądowi udarowemu I

imp

),

obliczeniowy prąd zwarciowy

w miejscu montażu ogranicznika
przepięć, aby dobrać dobezpiecze-
nie ogranicznika w przypadku, gdy
jego zdolność wyłączania prądów
następczych nie jest na odpowied-
nim poziomie,

poziom ochrony.

Dla urządzeń ograniczających prze-

pięcia spełniających wymogi prób kla-
sy II charakterystycznymi są próby:

największym prądem wyładowczym

I

max

, wartość szczytowa prądu uda-

rowego 8/20 µs przepływającego
przez urządzenie (I

max

jest większe

niż I

n

),

normalnym prądem wyładowczym

I

n

, o kształcie 8/20 µs,

napięciem udarowym 1,2/50 µs.

Dla urządzeń ograniczających prze-

pięcia spełniających wymogi prób kla-
sy III charakterystycznymi są próby:

przeprowadzane udarem kombi-

nowanym napięciowo-prądowym
(1,2/ 50 µs-8/20 µs) za pomocą ge-
neratora, który wytwarza w otwar-
tym obwodzie udar napięciowy
o kształcie 1,2/50 µs (czas czoła/
czas do półszczytu na grzbiecie fali)
i udar prądowy 8/20 µs – w zwar-
tym obwodzie.
Urządzenia te mają za zadanie chro-

nić poszczególne odbiorniki i/lub gru-
py odbiorników, które wymagają ta-
kiej ochrony.

Wartości poszczególnych parame-

trów do prób są dobierane z typosze-
regu podanego w normie [6].

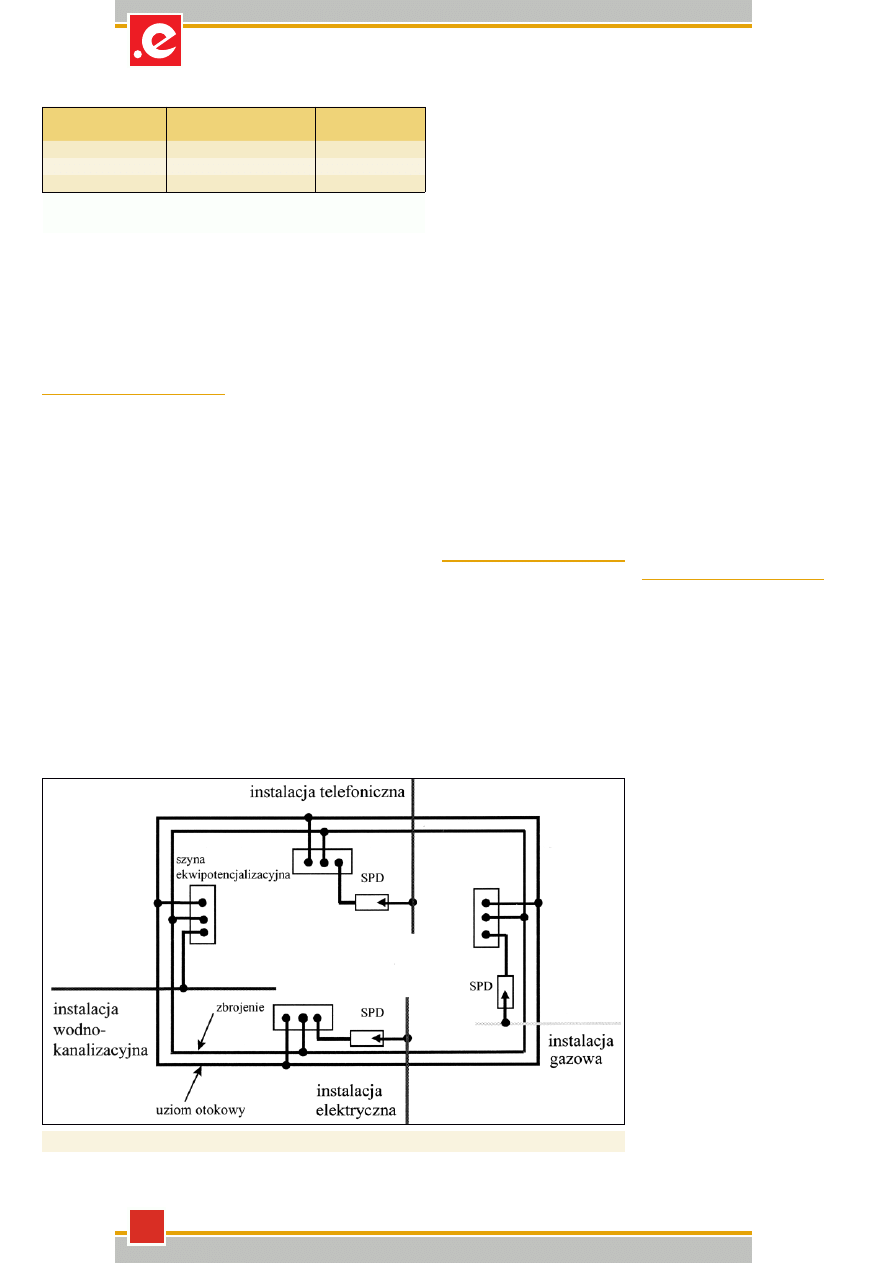

zasady wykonywania

połączeń wyrównawczych

Instalując połączenia wyrównaw-

cze bezpośrednie w budynku nale-

Poziom ochrony

Parametr

Symbol

Jednostka

I

II

III-IV

Wartość szczytowa prądu

I

max

kA

200

150

100

Ładunek całkowity

Q

t

C

300

225

150

Ładunek impulsowy

Q

i

C

100

75

50

Energia właściwa

W/R

kJ/W

10000

5600

2500

Stromość narastania

di/dt

kA/µs

200

150

100

Tab. 4 Wartości podstawowych parametrów prądu piorunowego dla celów ochrony od-

gromowej [3]

Poziom ochrony

odgromowej

Skuteczność ochrony

odgromowej

I

0,98

II

0,95

III

0,90

IV

0,80

Tab. 5 Skuteczność systemu ochrony odgromowej dla poszczególnych poziomów ochro-

ny odgromowej [3]

Rys. 2 Przykład połączeń wyrównawczych instalacji zasilających wprowadzanych do

obiektu: 1 - kabel zasilający 0,23kV/0,4kV; 2 - kabel transmisji sygnałów, np. in-

stalacja alarmowa, itp.; 3 - kabel telekomunikacyjny; 4 - rura wodociągowa;

5 - rura gazowa; 6 - rura kanalizacyjna; 7 - uziom fundamentowy; 8 - główna szy-

na ekwipotencjalna z zaciskiem i torem prądowym

Typ układu uziomów

Napięcie krokowe

Napięcie dotykowe

A

r

s

³ 1200 · r

0,215

r

s

³ 1250 · k

c

- 250

B

r

s

³ 140 · k

c

· Z

r

s

³ 400 · k

c

· Z - 250

r – rezystywność gruntu [Wm]

k

c

– współczynnik konfi guracji rozpatrywanego zbliżenia wg [4]

Z – rezystancja udarowa uziemienia wg [4]

Tab. 3 Minimalne rezystywności

r

s

warstwy powierzchniowej ziemi [

W

m] wg normy [4]

background image

n r 5 / 2 0 0 4

31

w w w . e l e k t r o . i n f o . p l

ży pamiętać o zasadniczych zalece-
niach dotyczących miejsca ich za-
montowania:

połączenia wyrównawcze należy

instalować w piwnicy lub przy po-
wierzchni ziemi, wybierając miej-
sce dla szyny wyrównawczej, tak
aby połączenia między nią a ele-
mentami łączonymi były jak naj-
krótsze. W obiektach rozległych ist-
nieje konieczność instalowania kil-
ku szyn wyrównawczych, przy czym
zawsze należy mieć na uwadze mi-
nimalizację długości połączeń mię-
dzy poszczególnymi szynami. Opty-
malny wybór trasy połączeń wyrów-
nawczych bezpośrednich jest wa-
runkiem poprawnej pracy systemu
ekwipotencjalizacji,

jeżeli obiekty budowlane są wyż-

sze niż 20 m, to szyny wyrównaw-
cze należy instalować również na
kolejnych poziomach w odstępach
nie przekraczających 20 m. Takie
szyny powinny być przyłączone do
przewodów wyrównawczych pozio-
mych, łączących otokowo przewody
odprowadzające zewnętrznego urzą-
dzenia piorunochronnego,

wszystkie wewnętrzne części prze-

wodzące budynku o znacznych roz-
miarach (np. prowadnice wind,
podłogi metalowe, dźwigi, rury
instalacyjne, korytka kablowe) po-
winny być połączone również naj-
krótszą trasą z najbliższą szyną wy-
równawczą.
Konieczność minimalizacji dłu-

gości połączeń wyrównawczych
w obiekcie budowlanym sprowa-

dza się do spełnienia następujących
wymagań:

zewnętrzne instalacje przewodzące

oraz linie elektroenergetyczne i te-
lekomunikacyjne powinny wcho-
dzić do budynku w jednym wspól-
nym punkcie blisko poziomu grun-
tu, szczególnie w budynku o kon-
strukcji stwarzającej słabe ekranowa-
nie przestrzeni chronionej, wskazu-
jącym miejsce zainstalowania głów-
nej szyny wyrównawczej. Realizacja
tego postulatu wymaga uzgodnień
na etapie projektu budynku,

w przypadku, gdy instalacje wcho-

dzą do budynku w różnych punk-
tach, należy zainstalować kilka
szyn wyrównawczych połączo-
nych z uziemieniem otokowym
lub fundamentowym budowli. Je-
żeli w budynku jest zastosowany
układ uziomów lokalnych, to szy-
ny wyrównawcze należy połączyć
z poszczególnymi uziomami i do-
datkowo wewnętrznym przewo-
dem wyrównawczym tworzącym
otok pełny lub częściowy. Podob-
nie należy postąpić z instalacjami
wchodzącymi do budynku nad po-
wierzchnią ziemi,

w celu obniżenia wartości szczyto-

wych przepięć w instalacjach tech-
nicznych przyłączonych do obiektu
do wartości dopuszczalnych wyni-
kających z wytrzymałości przyłączo-
nych urządzeń należy stosować urzą-
dzenia ograniczające przepięcia,

w przypadku instalacji telekomu-

nikacyjnych, teleinformatycznych
urządzenia ograniczające przepię-

cia stosuje się po uprzednim uzgod-
nieniu z operatorem infrastruktury
technicznej służącej do przesyłu da-
nych mediów,

w instalacjach elektrycznych niskie-

go napięcia stosuje się urządzenia
ograniczające przepięcia, spełniają-
ce wymogi testu próby klasy I, II, III
- w zależności od typu (np. budynek
z lub bez zewnętrznej ochrony od-
gromowej, zabudowa zwarta) i prze-
znaczenia obiektu (np. budynek
mieszkalny, przemysłowy, użytecz-
ności publicznej, itp.),

dobór układu połączeń urządzeń

ograniczających przepięcia należy
wykonać odpowiednio do istnie-
jącego układu sieciowego (TN-C,
TN-C-S, TN-S, TT, IT) oraz liczby
przewodów skrajnych (ilości faz),

urządzenia ograniczające przepię-

cia należy przyłączać możliwie naj-
krótszymi odcinkami przewodów
w celu niedopuszczenia do induko-
wania się napięcia podczas zadzia-
łania urządzeń,

przy montażu SPD o konstrukcji

opartej na iskierniku ważnym jest
aspekt konstrukcyjny, a mianowi-
cie, jeżeli aparat nie jest wykona-
ny jako zamknięty, należy uwzględ-
nić odpowiednie odstępy izolacyjne
w celu bezpiecznej eksploatacji.

zalecane jest, jeżeli istnieje taka

możliwość, aby urządzenia ograni-
czające przepięcia spełniające wy-
mogi prób klasy II były montowa-
ne przed wyłącznikiem różnicowo-
prądowym, takie rozwiązanie ma
dwie zalety: chroniony jest wyłącz-
nik różnicowoprądowy, a ponadto
prądy przepływające przez ogranicz-
niki przepięć przy napięciu znamio-
nowym nie powodują błędnych po-
budzeń wyłącznika różnicowoprą-
dowego,

w obiektach, w których sformuło-

wano szczególne wymagania w za-
kresie kompatybilności elektroma-
gnetycznej i wymaga się bardzo ni-
skiego poziomu zaburzeń, należy za-
stosować w miejscu wejścia instala-

Element systemu

ekwipotencjalizacji

Materiał

Przekrój minimalny

mm

2

Przewód wyrównawczy

Cu

16

Al

25

Fe/Zn

50

Szyna wyrównawcza

Cu, Fe/Zn

50

Tab. 6 Minimalne przekroje przewodów i szyn wyrównawczych przy przepływie

zasadniczej części prądu pioruna

Element systemu

ekwipotencjalizacji

Materiał

Przekrój minimalny

mm

2

Przewód wyrównawczy

Cu

6

Al

10

Fe/Zn

16

Szyna wyrównawcza

Cu, Fe/Zn

50

Tab. 7 Minimalne przekroje przewodów i szyn wyrównawczych przy przepływie

nieznacznej części prądu pioruna

background image

32

o c h r o n a o d g r o m o w a i p r z e p i ę c i o w a

w w w . e l e k t r o . i n f o . p l

n r 5 / 2 0 0 4

cji technicznych do budynku meta-
lową płytę dławiącą z wieloma połą-
czeniami z elementami przewodzą-
cymi budynku.

badanie stanu uziemień

i połączeń wyrównawczych

Zewnętrzne i wewnętrzne urządze-

nia piorunochronne budynku mogą
ulegać degradacji w związku z działa-
niem szkodliwych czynników środo-
wiskowych, kolejnych uderzeń pio-
runów, jak również przypadkowych
uszkodzeń mechanicznych układu.
Kontrola aktualnego stanu technicz-
nego całego systemu (a więc również
i jego części, uziemień oraz połączeń
wyrównawczych) zgodnie z zalecenia-
mi normy [4] powinna uwzględniać
dwie procedury:

konserwację urządzeń systemów

ochronnych,

sprawdzenie poprawności działania.

Program konserwacji urządzeń

rozpatrywanych systemów powi-
nien zawierać okresową kontro-

lę stanu technicznego elemen-
tów, badania ciągłości elektrycz-
nej połączeń instalacji, pomiary
rezystancji uziemienia oraz jako-
ści połączeń. Konserwacja powin-
na przebiegać zgodnie z procedu-
rą opracowaną dla obiektu, okre-
sowo w terminach określonych
w instrukcji zależnie od przezna-
czenia budynku, poziomu ochro-
ny oraz w uzgodnieniu z właści-
cielem obiektu. Niezbędne jest
prowadzenie dokumentacji kon-
serwacji urządzeń.

Program sprawdzania popraw-

ności działania urządzeń powinien
być realizowany przez uprawnio-
nego specjalistę z zakresu ochro-
ny odgromowej, zgodnie z zalece-
niami norm [2, 4]. Sprawdzanie na-
leży realizować:

w trakcie instalowania urządzeń,

w zakresie zgodności wykonania
całości układu z projektem, oraz
w szczególności w odniesieniu do
tych elementów, które będą niedo-
stępne po zakończeniu budowy,

Rys. 3 Przykład połączeń wyrównawczych instalacji wprowadzanych w różnych punktach obiektu

po zainstalowaniu urządzeń przed

dopuszczeniem układu do pracy,

okresowo zgodnie z wymaganiami

instrukcji lub innych uregulowań
prawnych,

po wprowadzeniu w instalacjach

istotnych zmian.
W programie sprawdzania powin-

ny być uwzględnione coroczne oglę-
dziny stanu technicznego elemen-
tów oraz wykonywane okresowo (za-
leżnie od poziomu ochrony, często-
tliwości wyładowań, przeznaczenia
budynku, jakości środowiska) próby
ciągłości połączeń i rezystancji uzie-
mień. Jeżeli nie ma innych uregulo-
wań prawnych, sprawdzanie można
realizować zgodnie z zaleceniami [4]
w okresach zestawionych w tabeli 8.
Wyniki kolejnych sprawdzeń nale-
ży porównywać sporządzając odpo-
wiedni raport.

podsumowanie

Poprawnie zapro jektowany i wy-

konany system ochrony odgromo-
wej i przeciwprzepięciowej ma pod-
stawowe znaczenie dla zapewnienia
poprawnego dzia łania i bezpieczeń-
stwa użytkowania urządzeń i insta-
lacji elek trycznych w obiektach bu-
dowlanych.

Zasadniczym zagrożeniem pio-

runowym w typowym obiekcie bu-

dowlanym z zainstalowanym ze-
wnętrznym urządzeniem pioruno-
chronnym są:

niebezpieczne napięcia występują-

ce między systemem uziomowym
a przewodami instalacji energetycz-
nych, sygnałowych i metalowymi
instalacjami technicznymi,

uszkodzenia termiczne i mechanicz-

ne, zapłony materiałów łatwo pal-
nych i wybuchowych, porażenia lu-
dzi, wynikające z przepływu prądu
piorunowego w urządzeniu pioru-
nochronnym.
Istotnym elementem ochrony od-

gromowej i prze

ciwprzepięciowej

są uziemienia i połączenia wyrów-
nawcze, które odgrywają ważną rolę
w zakresie zapewnienia bezpieczeń-
stwa porażeniowego, oraz wyklucze-
nia możliwości wystąpienia innych
niebezpiecznych skutków wyłado-
wania piorunowego.

literatura

1. PN-E-05003.01:1986 Ochrona odgro-

mowa obiektów budowlanych. Wy-
magania ogólne.

2. PN-IEC 61024-1:2001 Ochrona od-

gromowa obiektów budowlanych.
Zasady ogólne.

3. PN-IEC 61024-1-1:2001 Ochrona od-

gromowa obiektów budowlanych.
Zasady ogólne. Wybór poziomów
ochrony dla urządzeń pioruno-
chronnych.

4. PN-IEC 61024-1-2:2002 Ochrona od-

gromowa obiektów budowlanych.
Zasady ogólne. Przewodnik B – Pro-
jektowanie, montaż, konserwacja
i sprawdzanie urządzeń pioruno-
chronnych.

5.

PN-IEC 61312-1:2001 Ochrona
przed piorunowym impulsem elek-
tromagnetycznym. Zasady ogólne.

6. PN-IEC 61643-1:2001 Urządzenia

do ograniczania przepięć w sie-
ciach rozdzielczych niskiego napię-
cia. Część 1: Wymagania techniczne
i metody badań.

7. Łoboda M.: Systemy uziemienio-

we urządzeń chronionych od prze-
pięć. Materiały Konferencji Nauko-
wo-Technicznej SEP, Iwonicz Zdrój,
27-28 czerwca 1997.

Poziom ochrony

Okres między pełnymi

sprawdzeniami

Okres między

oględzinami

I

2 lata

0,5 roku

II

4 lata

1 rok

III, IV

6 (5*) lat

1 rok

* - zgodnie z prawem budowlanym

Tab. 8 Zalecana częstotliwość prowadzenia badań systemów ochrony odgromowej typo-

wych obiektów budowlanych


Wyszukiwarka

Podobne podstrony:
ei 2004 05 s041
ei 2004 05 s070
ei 2004 05 s052
ei 2004 05 s016
ei 2004 05 s056
ei 2004 05 s043
ei 2004 05 s005
ei 2004 05 s078
ei 2004 05 s012
ei 2004 05 s062
ei 2004 05 s034
ei 2004 05 s044
ei 2004 05 s075
ei 2004 05 s014
ei 2004 09 s027
ei 2004 05 s072
ei 2004 05 s022
ei 2004 05 s048
ei 2004 05 s077

więcej podobnych podstron
