odczas użytkowania energii
elektrycznej w życiu codzien-

nym nie zastanawiamy się nad bu-
dową i zasadami funkcjonowania
instalacji elektrycznej oraz zasilają-
cej ją sieci rozdzielczej. Statystycz-
ny użytkownik, zapytany o bezpie-
czeństwo porażeniowe, bez waha-
nia wymieni urządzenia zabezpie-
czające w postaci bezpieczników,
ewentualnie wyłączników różnico-
woprądowych w jego instalacji. Nie
należy jednak zapominać o tym, że
skuteczność ochrony uwarunkowa-

na jest wieloma innymi czynnika-
mi, a przede wszystkim typem ukła-
du sieciowego. O ile rażenie napię-
ciem międzyprzewodowym przy do-
tyku bezpośrednim jest jednakowo
groźne, niezależnie od typu układu
(lecz może do niego dojść w zasa-
dzie tylko w wyniku zaniedbania za-
sad eksploatacji), o tyle rażenie przy
dotyku pośrednim może wywoły-
wać różne skutki w poszczególnych
układach sieciowych.

W zależności od sposobu budowy

rozróżnia się trzy typy elektroener-

getycznych układów niskiego napię-
cia: TN, TT i IT. Różne są zasady ich
funkcjonowania, niezawodność dzia-
łania i możliwe stany zagrożeniowe,
co warunkuje potencjalne obszary ich
stosowania.

Zasadniczą cechą różniącą układ

IT od dwóch pozostałych, jest izo-
lowany od ziemi punkt neutralny
sieci. Do zalet układów tego typu
należy m.in.:

niezawodność zasilania,

wysoki poziom bezpieczeństwa
porażeniowego i pożarowego.
Układ IT znajduje zastosowanie

w specyficznych gałęziach przemysłu
(w górnictwie, petrochemii i chemii),
w komunikacji, informatyce, instala-
cjach sterowniczych, w instalacjach
o zagrożeniu pożarowym lub wybu-
chowym oraz tam, gdzie jest istotna
niezawodność zasilania, czyli m.in.
w niektórych pomieszczeniach szpi-
talnych (w salach operacyjnych, na
oddziałach intensywnej opieki me-
dycznej).

Niemal wszystkie polskie sieci

rozdzielcze prądu przemiennego
niskiego napięcia to sieci o ukła-
dzie typu TN. W takim też układzie
buduje się instalacje odbiorców in-
dywidualnych i drobnych odbior-
ców przemysłowych. W krajach eu-
ropejskich układ TN również góru-
je nad układem TT. Podejmowane
swego czasu próby wdrożenia w Pol-
sce układu TT okazały się nieuda-
ne, ale do dnia dzisiejszego spotyka

się instalacje o takim układzie. Po-
niżej porównano najważniejsze wła-
ściwości tych układów i uwarunko-
wany nimi poziom zagrożenia po-
rażeniowego.

porównanie układów

TN i TT

Szukając cech wspólnych ukła-

dów typu TN i TT, można znaleźć
w zasadzie tylko jedną, a mianowi-
cie bezpośrednie uziemienie robo-
cze punktu neutralnego transfor-
matora. Pozostałe własności są od-
mienne i różny jest też sposób wy-
konania (rys. 1, 2) oraz idea funk-
cjonowania obu systemów. Przydat-
ność układów TN i TT jest więc nie-
jednakowa i zdeterminowana istot-
nymi, różniącymi je cechami. Jako
najważniejsze można wymienić:

charakter pętli zwarcia jednofazo-
wego i uwarunkowaną nim war-
tość prądu zwarcia,

wartość napięć uszkodzenia i na-
pięć dotykowych podczas zwarć
jednofazowych,

skutki przerwania ciągłości prze-
wodu neutralnego N (lub ochron-
no-neutralnego PEN),

warunki stosowania i poprawne-
go działania wyłączników różni-
cowoprądowych,

przenoszenie niebezpiecznych
potencjałów z sieci zasilającej
wyższego napięcia,

możliwość współistnienia ukła-

wybrane aspekty ochrony

przeciwporażeniowej

w niskonapięciowych układach

sieciowych

mgr inż. Janusz Konieczny, dr hab. inż. Zbigniew Wróblewski – Politechnika Wrocławska

W artykule przedstawiono cechy charakterystyczne układów sieciowych typu TN i TT oraz
ocenę ich przydatności i możliwości zastosowań. Szczególną uwagę zwrócono na warunki
poprawnej pracy urządzeń z nich zasilanych oraz skuteczność realizacji ochrony przeciw-
porażeniowej i stopień zagrożenia porażeniowego w przypadku jej niespełnienia.

n r 5 / 2 0 0 4

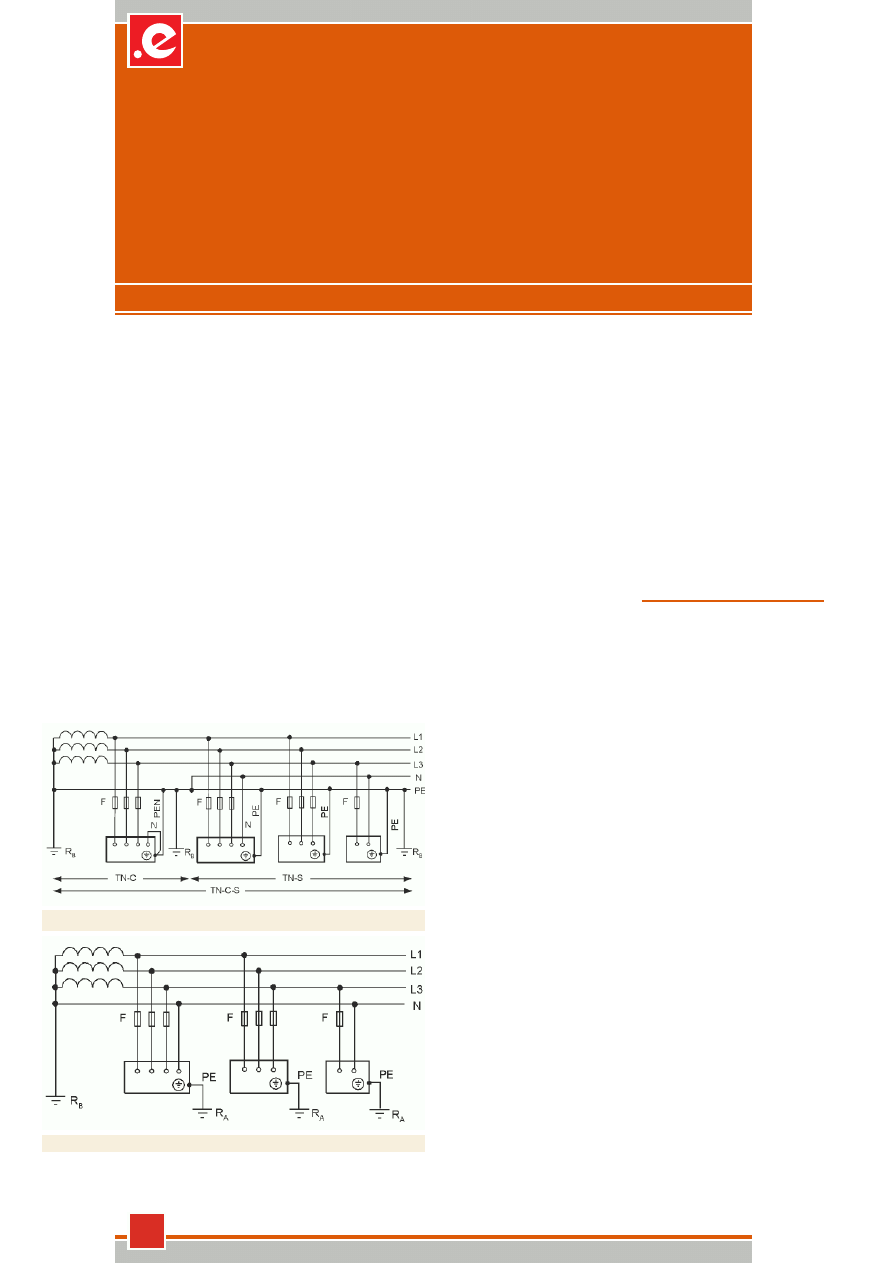

Rys. 1 Sieci i instalacje niskiego napięcia o układzie TN (TN-C, TN-S i TN-C-S)

Rys. 2 Sieć i instalacje niskiego napięcia o układzie TT

o c h r o n a p r z e c i w p o r a ż e n i o w a

background image

53

w w w . e l e k t r o . i n f o . p l

dów TN i TT w obrębie jednej sie-
ci rozdzielczej.

charakter obwodu

zwarciowego warunkujący

wartość prądu zwarcia

W układzie typu TN dla prądu

zwarcia jednofazowego drogę sta-
nowią przewody: fazowy i ochronny
(ochronno-neutralny), które są zbocz-
nikowane dodatkowo oporami syste-
mu uziemień przewodu ochronnego
(rys. 3a). Pętla zwarcia jest zatem
w całości metaliczna, co pozwala na
przepływ prądu zwarcia o stosunko-
wo dużej wartości. W układzie TT ob-
wód zwarciowy zamyka się wyłącznie
przez uziemienie ochronne uszkodzo-
nego urządzenia, ziemię i uziemienie
punktu neutralnego transformatora
(rys. 3b). Impedancja pętli zwar-
cia jest więc znacznie większa niż
w układzie TN, a wartość prądu zwar-
cia jest mniejsza.

Powyższy fakt warunkuje skutecz-

ność działania zabezpieczeń powodu-
jących samoczynne wyłączenie zasi-
lania: w układzie TN wystarczają za-
bezpieczenia nadprądowe (bezpiecz-
niki topikowe, wyłączniki samoczyn-
ne), natomiast w układzie TT są one
niewystarczające i należy dodatko-
wo używać urządzeń różnicowoprą-

dowych, które w praktyce jako jedy-
ne pozwalają na skuteczną realizację
ochrony przez samoczynne wyłącze-
nie zasilania w takich warunkach.

Przy stosowaniu wyłączników

różnicowoprądowych, jako jedynego
urządzenia wyłączającego w ochro-
nie przy dotyku pośrednim, wy-
stępuje pewne niebezpieczeństwo

porażenia związane z ich zawod-
nością. Przeprowadzone w Niem-
czech, Austrii i we Włoszech bada-
nia ponad 300 000 instalacji zabez-
pieczonych wyłącznikami różnico-
woprądowymi, wykazały, że nie-
skuteczność ochrony, powodowa-
na niewłaściwym działaniem wy-
łączników, zwiększa się w okresie

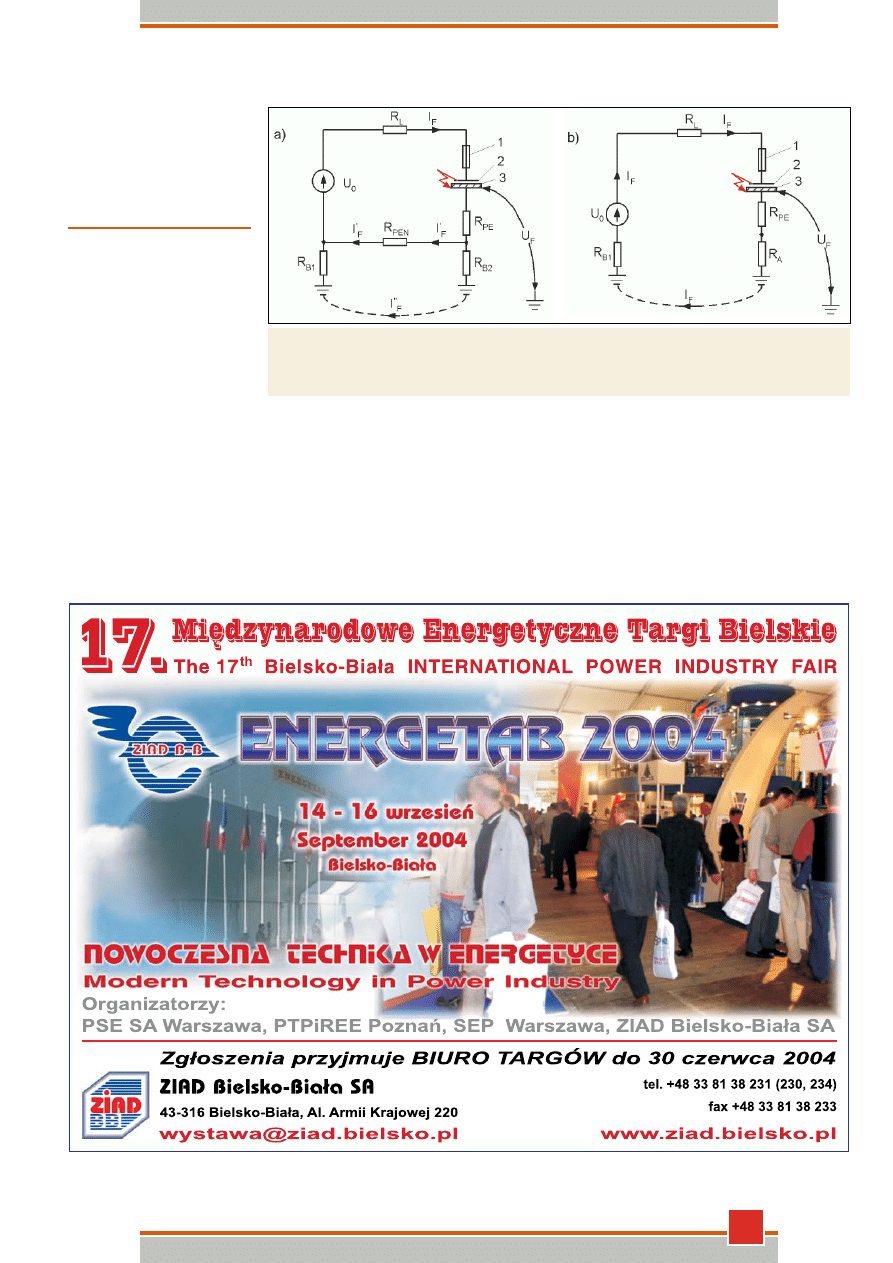

Rys. 3 Impedancja pętli zwarcia przy uszkodzeniu w instalacji odbiorczej, w sieci o układzie TN (a) i TT (b) [4]; 1: urządzenie zabezpie-

czające; 2, 3: część czynna oraz część dostępna do dotyku uszkodzonego urządzenia, R

B1

: wypadkowa rezystancja uziemień

punktu neutralnego transformatora, R

B2

: wypadkowa rezystancja uziemień ochronno-roboczych w miejscu zwarcia (TN), R

A

: re-

zystancja uziemienia ochronnego instalacji odbiorczej (TT); R

L

, R

PEN

; rezystancja przewodu fazowego i przewodu ochronno-neu-

tralnego na odcinku transformator-miejsce zwarcia, R

PE

: rezystancja przewodu ochronnego uszkodzonego urządzenia

n r 5 / 2 0 0 4

background image

54

w w w . e l e k t r o . i n f o . p l

10 lat około dwukrotnie w porów-
naniu z instalacjami nowymi, i wy-
nosi około 5% [2]. Odnosząc to do
instalacji zasilanych z układu TT,
można oszacować liczbę instalacji,
w których występuje potencjalne za-
grożenie porażenia niemal pełnym
napięciem fazowym. Wartości licz-
bowe, mające tendencję wzrostową,
przedstawiono w tabeli 1.

Oczywiście wyłączniki różnico-

woprądowe można stosować jako
urządzenia wyłączające w ochronie
przez samoczynne wyłączenie zasi-
lania przy dotyku pośrednim także
w układach typu TN. Jedynym wa-
runkiem jest rozdzielenie funkcji
przewodu neutralnego i ochronne-
go (jak w podukładzie TN-S). Sku-
teczność ochrony przeciwporażenio-
wej jest jednak wówczas inna niż
w układzie TT, ponieważ w ukła-
dzie TN-S, w przypadku niezadzia-
łania wyłącznika różnicowoprądo-
wego, obwód zwarciowy może zo-
stać przerwany przez zabezpiecze-
nie nadprądowe pobudzone dużym
prądem zwarcia. Ochrona dodatko-
wa realizowana przez zabezpiecze-
nia ochronne różnicowoprądowe
jest więc rezerwowana przez za-
bezpieczenia przetężeniowe.

propagacja zagrożenia

porażeniowego podczas

zwarć jednofazowych

Podczas zwarć jednofazowych, na

przewodzie PEN sieci typu TN utrzy-
muje się potencjał, którego wartość
zmienia się między miejscem zwar-
cia a punktem neutralnym sieci i jest
w przybliżeniu stała na odcinku ob-

wodu za miejscem zwarcia. Wartość
tego potencjału zmierzona w sto-
sunku do ziemi odniesienia okre-
ślana jest jako napięcie uszkodze-
nia U

F

, a zależy w znacznym stop-

niu od konfiguracji (rozmieszcze-
nia i wartości rezystancji) uzie-
mień ochronno-roboczych przewo-
du ochronno-neutralnego PEN. Na
rysunku 4 przedstawiono schema-
tycznie rozkład napięć uszkodze-
nia w obrębie sieci rozdzielczej,
w zależności od wypadkowych re-
zystancji uziemień ochronno-robo-
czych w stacji transformatorowej
i w miejscu zwarcia. Jak dowodzą
badania i analizy [2, 5], w układach
o jednakowym przekroju przewo-
dów fazowych i przewodu PEN,
przy optymalnej konfiguracji uzie-
mień, wartości napięć uszkodzenia
U

F

nie przekraczają 30 % wartości

napięcia fazowego, a przy nie naj-
lepszym rozmieszczeniu uziemień -
50 %. W przypadku układów o zredu-
kowanym przekroju przewodu PEN,
napięcie uszkodzenia może osiągać
niemal 70% wartości napięcia fazo-
wego [5]. Przy odpowiednio dobra-
nych (działających w dostatecznie
krótkim czasie) zabezpieczeniach,
wywołane tym napięcia dotykowe
U

T

nie spowodują stanu zagroże-

nia porażeniowego. Jednak zagroże-
nie porażeniowe może pojawić się
w innych rejonach sieci o zaostrzo-
nych kryteriach ochrony przeciwpo-
rażeniowej - za sprawą napięć wynie-
sionych przewodem PEN.

W układzie TT, przy zachowaniu

niezależności uziemień ochronnych,
napięcie uszkodzenia występuje tyl-
ko w miejscu zwarcia (rys. 5). Jed-

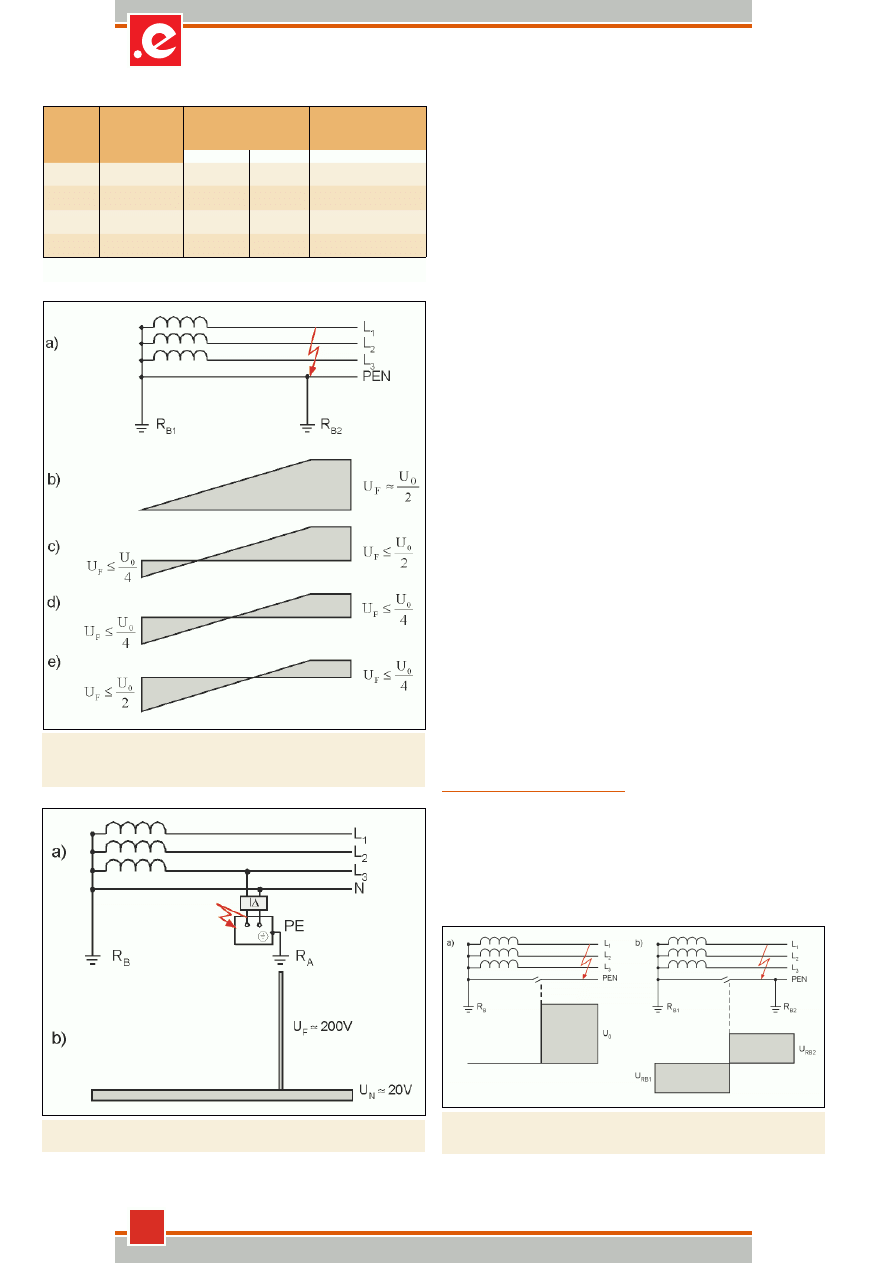

Rys. 4 Rozkład napięcia uszkodzenia U

F

wywołanego zwarciem jednofazowym w ukła-

dzie typu TN: a) schemat sieci; b) R

B2

= ¥; c) R

B2

R

B1

; d) R

B2

» R

B1

;

e) R

B2

R

B1

; U

0

- napięcie fazowe, R

B1

, R

B2

- wypadkowe rezystancje uziemień

w punkcie neutralnym i miejscu zwarcia

Rys. 5 Rozkład napięcia uszkodzenia U

F

, wywołanego uszkodzeniem w układzie typu TT:

a) schemat sieci; b) rozkład napięcia

Rys. 6 Potencjał przerwanego przewodu PEN podczas zwarcia jednofazowego za miej-

scem przerwy: a) brak uziemień przewodu PEN za miejscem uszkodzenia, b) uzie-

mienia przed i za miejscem uszkodzenia

o c h r o n a p r z e c i w p o r a ż e n i o w a

n r 5 / 2 0 0 4

Kraj

Liczba

mieszkańców

mln

Liczba instalacji

o układzie TT

Instalacje

potencjalnie

zagrożone

%

mln szt.

szt.

Austria

8

50

2

100 000

Niemcy

80

30

12

600 000

Francja

60

~ 100

30

1 500 000

Włochy

60

~ 100

30

1 500 000

Tab. 1 Szacunkowa liczba instalacji zasilanych z sieci o układzie TT stwarzających zagroże-

nie porażeniowe w wyniku niesprawności wyłączników różnicowoprądowych [2]

background image

55

w w w . e l e k t r o . i n f o . p l

nak z powodu dużych wartości re-
zystancji uziemień ochronnych lub
przerw w przewodach ochronnych
(spowodowanych np. wykorzysta-
niem jako przewodów PE przewo-
dzących rur wodociągowych, w póź-
niejszym czasie usuniętych lub za-
stąpionych nieprzewodzącymi) jest
to zwykle niemal pełne napięcie fa-
zowe, a zatem jest co najmniej dwu-
krotnie większe niż w układzie TN
i może stanowić potencjalne zagro-
żenie porażeniowe dla użytkowni-
ków w miejscu zwarcia. Potencjał
przewodu neutralnego nieznacz-
nie wzrasta.

skutki przerwania

ciągłości przewodu

neutralnego

Przerwanie ciągłości przewodu

neutralnego N (lub PEN) w instalacji
elektrycznej jest stanem awaryjnym
i tak jak każda awaria, powoduje pew-
ne niebezpieczeństwa. Jak wielkie jest
zagrożenie i czy jest ono jednakowe
w systemach TT i TN?

Układ TN w obrębie sieci elek-

troenergetycznej wspólnej ma za-
zwyczaj formę podukładu TN-C,
w którym przewód ochronno-
neutralny PEN jest wielokrot-
nie uziemiony: przy stacji zasi-
lającej, na trasie i na końcach li-
nii oraz w miarę możliwości
w złączach instalacji odbiorczych.
Dzięki temu przerwa w jego ciągło-
ści nie zagraża wystąpieniem znacz-
nej asymetrii napięć fazowych.
Wielokrotne uziemianie przewo-
du PEN jest również korzystne ze
względu na ochronę odgromową
i przepięciową. Występuje małe
prawdopodobieństwo uszkodzenia
izolacji lub urządzeń w instalacjach
odbiorczych.

Inaczej ta kwestia przedstawia się

w układzie TT: przewód neutralny N
jest uziemiony tylko przy stacji zasi-
lającej i jego przerwanie w dowolnej
części sieci jest równoznaczne z bra-
kiem zasilania lub znaczną asymetrią
napięć w jej dalszej części.

Niebezpieczną sytuacją jest przy-

padek, gdy zostanie przerwana cią-

głość przewodu PEN w układzie
typu TN z jednoczesnym zwarciem
jednofazowym (rys. 6). W takiej sy-
tuacji uwidacznia się rola wielokrot-
nych uziemień przewodu PEN. Przy
znacznej ich liczbie bardziej prawdo-
podobna jest sytuacja jak na rysun-
ku 6b
, powodująca mniejsze zagro-
żenie porażeniowe.

wnioski

Układ TN-C w przeciętnie spoty-

kanych warunkach eksploatacyj-
nych (instalacje mieszkaniowe, rol-
nicze) wykazuje dużą elastyczność
i pozwala na skuteczną realizację
ochrony przeciwporażeniowej.

W niektórych, często spotykanych

warunkach środowiskowych, reali-
zacja układu TT bywa trudna, a nie-
kiedy niemożliwa. Sytuacja taka
występuje np. na terenach zurba-
nizowanych lub przemysłowych,
gdzie globalny system uziemień
nie pozwala na wykonanie uzie-
mienia roboczego stacji transfor-
matorowej, niezależnego od uzie-
mień ochronnych w instalacjach
odbiorczych, co jest zasadniczą ce-
chą układu TT. Taki układ okazuje
się w rzeczywistości układem TN.

Stosowanie układu sieciowego

TT w niesprzyjających warunkach
środowiskowych może grozić bra-
kiem skuteczności ochrony prze-
ciwporażeniowej, głównie z powo-
du przypadków przerw w przewo-
dach ochronnych oraz trudności
w zapewnieniu odpowiednio ma-
łych wartości rezystancji uziemień.

Poziom bezpieczeństwa przeciw-

porażeniowego w instalacjach od-
biorczych można znacznie popra-
wić, stosując połączenia wyrównaw-
cze. Dzięki nim istnieje możliwość
zmniejszenia wartości napięć doty-
kowych względem stanowiska oraz
prawie całkowitej eliminacji napięć
dotykowych względem innych urzą-
dzeń i konstrukcji metalowych.

literatura

1. PN - IEC 60364. Instalacje elektrycz-

ne w obiektach budowlanych.

2. Biegelmeier G., Groiss J., Hirtler R.,

Messung der Potentialverteilung im
Fehlerfall bei landwirtschaftlichen
Betriebsstätten - Vergleichsmessung
TT-TN Systeme, Wien 1999.

3. Biegelmeier G., TN - oder TT – Sys-

tem, Elektrizitätswirtschaft, Jg. 99
(2000), Heft 4.

4. Biegelmeier G., Mörx A., Ganzhe-

itsbetrachtungen und Grundregeln
für den Schutz gegen elektrischen
Schlag in Niederspannungsanlagen,
XII Międzynarodowa Konferencja
Naukowo - Techniczna Bezpieczeń-
stwo Elektryczne, Wrocław 2001.

5. Konieczny J., Wróblewski Z., Zagroże-

nie porażeniowe powodowane poten-
cjałami wynoszonymi podczas zwarć
w napowietrznych liniach niskie-
go napięcia, XIV Konferencja Nauko-
wo-Techniczna Bezpieczeństwo Elek-
tryczne ELSAF 2003, Wrocław 2003.

6. Musiał E., Alternatywa „Układ TN

czy układ TT“ w niskonapięcio-
wej sieci rozdzielczej wspólnej, XI
Międzynarodowa Konferencja Na-
ukowo-Techniczna Bezpieczeństwo
Elektryczne, Wrocław 1997.

7. Round Table on Neutral Earthing in

LV Networks, Cired 2001.

n r 5 / 2 0 0 4

Konfi guracja

sieci

Typ

układu

Parametry

techniczne

U

F

, V

U

TP

, V

Korzystna

TN

R

B2

R

B1

R

PE

< R

PEN

kilkadziesiąt

kilka

TT

R

A

= 0,5 R

S

115

115

Normalna

TN

R

B2

» R

B1

R

PE

» R

PEN

» 90

» 60

TT

R

A

» 0,9 R

S

» 200

» 200

Niekorzystna

TN

R

B2

R

B1

R

PE

> R

PEN

< 115

< 100

TT

R

A

» 0,99 R

S

» 230

» 230

Tab. 2 Porównanie napięć występujących podczas zwarć w instalacjach odbiorczych w

układach TN i TT w różnych warunkach konfi guracyjnych [4]; R

S

- rezystancja pę-

tli zwarcia, (inne ozn. - jak na rys. 3)


Wyszukiwarka

Podobne podstrony:
ei 2004 05 s041
ei 2004 05 s070
ei 2004 05 s016
ei 2004 05 s056
ei 2004 05 s043
ei 2004 05 s005
ei 2004 05 s078
ei 2004 05 s012
ei 2004 05 s062
ei 2004 05 s034
ei 2004 05 s044
ei 2004 05 s075
ei 2004 09 s052
ei 2004 05 s014
ei 2004 05 s072
ei 2004 05 s022
ei 2004 05 s048
ei 2004 05 s027
ei 2004 05 s077

więcej podobnych podstron
