SPIS TREŚCI

1. Wprowadzenie

2. Wymagania wstępne

3. Cele kształcenia

4. Przykładowe scenariusze zajęć

5. Ćwiczenia

5.1. Energia elektryczna. Pomiary energii elektrycznej

5.1.1. Ćwiczenia

5.2. Obwód elektryczny

5.2.1. Ćwiczenia

5.3. Podstawowe prawa elektrotechniki

5.3.1. Ćwiczenia

5.4. Pomiary wielkości elektrycznych

5.4.1. Ćwiczenia

5.5. Transformator

5.5.1. Ćwiczenia

5.6. Silniki prądu stałego. Silniki indukcyjne

5.6.1. Ćwiczenia

5.7. Instalacje elektryczne

5.7.1. Ćwiczenia

5.8. Urządzenia grzewcze. Technika oświetleniowa

5.8.1. Ćwiczenia

5.9. Podstawy elektroniki

5.9.1. Ćwiczenia

5.10. Elementy i układy automatyki

5.10.1. Ćwiczenia

5.11. Mikroprocesory i sterowniki mikroprocesorowe

5.11.1. Ćwiczenia

6. Ewaluacja osiągnięć ucznia

7. Literatura

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

1. WPROWADZENIE

Przekazuję Państwu Poradnik dla nauczyciela. 711[03].O1.05 „Analizowanie układów

elektrycznych i automatyki przemysłowej”, który będzie pomocny w prowadzeniu zajęć
dydaktycznych w szkole kształcącej w zawodzie górnik odkrywkowej eksploatacji złóŜ
711[03].O1.05.

W poradniku zamieszczono:

−

wymagania wstępne,

−

cele kształcenia – wykaz umiejętności, jakie uczeń opanuje podczas zajęć,

−

przykładowe scenariusze zajęć,

−

propozycje ćwiczeń, które mają na celu wykształcenie u uczniów umiejętności
praktycznych,

−

ewaluację osiągnięć ucznia,

−

wykaz literatury, z jakiej uczniowie mogą korzystać podczas nauki.

Wskazane jest, aby zajęcia dydaktyczne były prowadzone róŜnymi metodami ze

szczególnym uwzględnieniem:

−

wykonywania ćwiczeń laboratoryjnych,

−

tekstu przewodniego,

−

metody projektów,

−

samokształcenia kierowanego.

Formy organizacyjne pracy uczniów mogą być zróŜnicowane, począwszy od

samodzielnej pracy uczniów do pracy zespołowej.

W celu przeprowadzenia ewaluacji osiągnięć ucznia, nauczyciel moŜe posłuŜyć się

zamieszczonym w rozdziale 6 zestawem zadań testowych, zawierającym róŜnego rodzaju
zadania.

W tym rozdziale podano równieŜ:

−

plan testu w formie tabelarycznej,

−

punktację zadań,

−

propozycje norm wymagań,

−

instrukcję dla nauczyciela,

−

instrukcję dla ucznia,

−

kartę odpowiedzi,

−

zestaw zadań testowych.
Kluczowymi punktami w realizacji materiału jednostki modułowej Analizowanie

układów  elektrycznych  i  automatyki  przemysłowej”  są  zagadnienia  związanie  z  analizą
obwodów  elektrycznych,  elektronicznych,  a  takŜe  sterowania  i  regulacji.  Stanowią  one
podstawę  do  zrozumienia  przez  ucznia  treści  z  zakresu  układów  elektronicznych
realizowanych w dalszym etapie kształcenia.

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

Schemat układu jednostek modułowych

711[03].O1

Techniczne podstawy zawodu

711[03].O1.01

Przestrzeganie przepisów bezpieczeństwa i higieny pracy, ochrony

przeciwpoŜarowej i ochrony

rodowiska

711[03].O1.02

Posługiwanie się dokumentacją

techniczną

711[03].O1.03

Stosowanie materiałów konstrukcyjnych

i eksploatacyjnych

812[02].O1.04

Rozpoznawanie elementów maszyn

i mechaniz

mów

711[03].O1.05

Analizowanie układów elektrycznych

i automatyki przemysłowej

711[03].O1.06

Stosowanie podstawowych technik wytwarzania

części maszyn

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

3. CELE KSZTAŁCENIA

W wyniku realizacji jednostki modułowej, uczeń powinien umieć:

−

rozróŜnić podstawowe wielkości określające energię elektryczną oraz określić ich
jednostki,

−

rozpoznać elementy obwodu elektrycznego prądu stałego i przemiennego na podstawie
schematu,

−

scharakteryzować materiały: przewodzące, półprzewodzące, izolacyjne, magnetyczne,
konstrukcyjne,

−

określić materiały izolujące i przewodzące,

−

zmierzyć natęŜenie prądu i moc w obwodach prądu stałego oraz przemiennego
jednofazowego i trójfazowego,

−

rozróŜnić instalacje mieszkaniowe i przemysłowe,

−

rozróŜnić połączenia odbiorników szeregowe, równolegle, w gwiazdę i w trójkąt,

−

rozróŜnić: uziemienie ochronne, uziom, przewód uziemiający i zerowanie,

−

rozpoznać typowe usterki i uszkodzenia w obwodach instalacji i osprzęcie elektrycznym
maszyn i urządzeń,

−

przewidzieć zagroŜenia i ich skutki podczas pracy przy urządzeniach elektrycznych,

−

scharakteryzować przesył energii elektrycznej,

−

rozróŜnić napięcie przesyłowe i robocze,

−

wyjaśnić zasadę działania transformatora, prądnicy, silnika elektrycznego, prostownika,

−

wskazać róŜnice w budowie i pracy prądnicy i silnika,

−

określić parametry maszyn i urządzeń elektrycznych na podstawie tabliczki znamionowej,

−

rozróŜnić podstawowe elementy elektroniczne,

−

rozróŜnić podstawowe elementy układu sterowania,

−

rozróŜnić elementy układów automatyki przemysłowej,

−

odczytać proste schematy układów automatycznej regulacji,

−

wykazać róŜnice między automatycznym sterowaniem, a automatyczną regulacją
na podstawie schematów blokowych,

−

wyjaśnić zadanie stycznika i przekaźnika w układach sterowania,

−

wyjaśnić przeznaczenie poszczególnych członów układów automatycznej regulacji,

−

określić funkcje sterownika w układach sterowania,

−

wykorzystać programy komputerowe do sterowania procesami technologicznymi,

−

posłuŜyć się PN, katalogami oraz poradnikami,

−

zastosować przepisy bezpieczeństwa i higieny pracy, ochrony od poraŜeń prądem
elektrycznym, ochrony przeciwpoŜarowej podczas wykonywania pomiarów.

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

4. PRZYKŁADOWE SCENARIUSZE ZAJĘĆ

Scenariusz zajęć 1

Osoba prowadząca

……………………………………………….

Modułowy program nauczania:

Górnik odkrywkowej eksploatacji złóŜ 711[03].O1.05

Moduł:

Techniczne podstawy zawodu 711[03].O1.

Jednostka modułowa:

Analizowanie układów elektrycznych i automatyki
przemysłowej 711[03].O1.05

Temat: Pomiar napięcia w nierozgałęzionym obwodzie prądu stałego.

Cel ogólny: Ukształtowanie umiejętności wykonywania pomiar napięcia w nierozgałęzionym

obwodzie prądu stałego.

Po zakończeniu zajęć uczeń powinien umieć:
–

narysować schemat układu w nierozgałęzionym obwodzie prądu stałego,

–

narysować układ do pomiaru napięcia w nierozgałęzionym obwodzie prądu stałego,

–

dobrać tryb pracy mierniki uniwersalnego do pomiaru napięcia,

–

zorganizować stanowisko do pomiaru napięcia,

–

połączyć układ pomiarowy,

–

wyjaśnić zjawiska zachodzące w układzie pomiaru napięcia,

–

odczytać wskazania mierników.

W czasie zajęć kształtowane będą następujące umiejętności ponadzawodowe:
–

organizowania i planowania pracy,

–

pracy w zespole,

–

oceny pracy zespołu.

Metody nauczania–uczenia się:
–

metoda przewodniego tekstu,

–

wiczenie praktyczne.

Środki dydaktyczne:
–

zestawy ćwiczeń przygotowane przez nauczyciela dla kaŜdego zespołu uczniów
zawierające: instrukcję pracy metodą przewodniego tekstu, zadanie, pytania prowadzące,

–

papier formatu A4,

–

zasilacz +15 V,

–

multimetr cyfrowy, multimetr analogowy,

–

rezystory: 1 k

Ω

; 2,2 k

Ω

; 1,8 k

Ω

; 330

Ω

; 10 k

Ω

; 15 k

Ω

Formy organizacyjne pracy uczniów:

−

praca w 2–3-osobowych zespołach.

Czas trwania zajęć: 1 godzina dydaktyczna.

Zadanie dla ucznia

Dokonaj pomiaru napięcia na jednym odbiorniku w obwodzie nierozgałęzionym prądu

stałego. Realizacja zadania obejmuje:
–

narysowanie obwodu nierozgałęzionego prądu stałego.

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

–

narysowanie układu pomiarowego,

–

wybór trybu pracy multimetra,

–

połączenie układu pomiarowego,

–

dokonanie pomiaru,

–

sformułowanie wniosków.
W ćwiczeniu praktycznym naleŜy wykorzystać elementy spośród wymienionych

w wykazie.

Wykaz aparatury i elementów: zasilacz +15 V, multimetr cyfrowy, multimetr analogowy,

rezystory: 1 k

Ω

; 2,2 k

Ω

; 1,8 k

Ω

, 330

Ω

; 10 k

Ω

; 15 k

Ω

Przebieg zajęć:
Faza początkowa: czynności organizacyjne, podanie tematu zajęć, zaznajomienie uczniów
z pracą metodą przewodniego tekstu, podział uczniów na dwuosobowe zespoły.
Faza właściwa: praca metodą przewodniego tekstu – fazy 1–6.

Faza

Przykłady pytań prowadzących

Oczekiwane odpowiedzi

Jak klasyfikujemy obwody prądu stałego?

Obwody prądu stałego dzielimy na
nierozgałęzione i rozgałęzione.

Jakie połączenie elementów elektrycznych
występuje w obwodzie nierozgałęzionym?

obwodzie

nierozgałęzionym

występuje połączenie szeregowe?

Czym

charakteryzuje

się

połączenie

szeregowe?

połączeniu

szeregowym

przez

wszystkie elementy elektryczne płynie
ten sam prąd.

Do czego słuŜy multimetr?

Multimetry są to uniwersalne przyrządy
pomiarowe, które mogą pracować jako
amperomierze,

woltomierze

i omomierze.

ęp

W jakich jednostkach wyraŜany jest
napięcie elektryczne?

Jednostka napięcia elektrycznego jest
wolt [V].

Jakim miernikiem wykonuje się pomiary
napięcia elektrycznego?

Pomiar

napięcia

wykonujemy

woltomierzem.

W jaki sposób włączamy woltomierz
w obwód elektryczny?

Woltomierz włączamy równolegle do
elementu, na którym mierzymy spadek
napięcia.

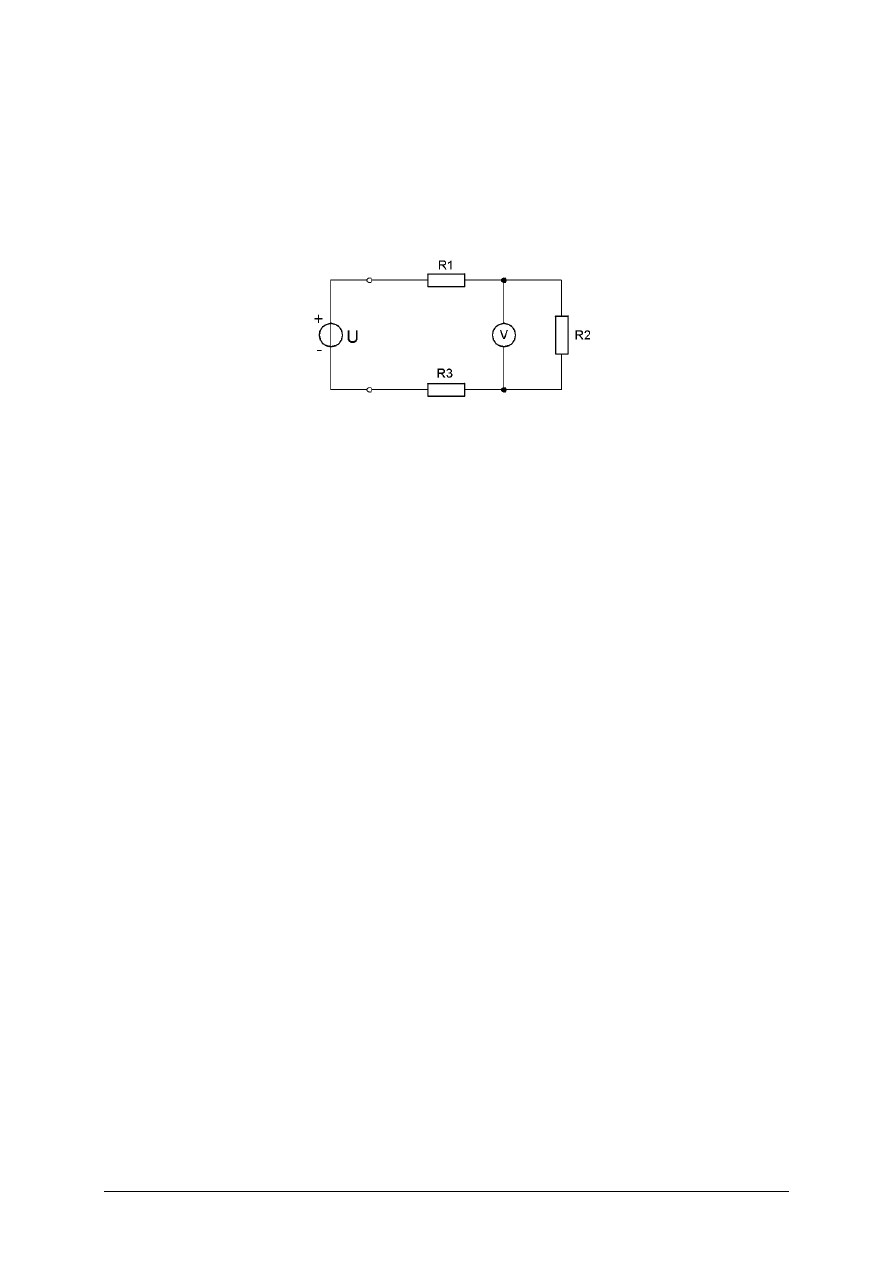

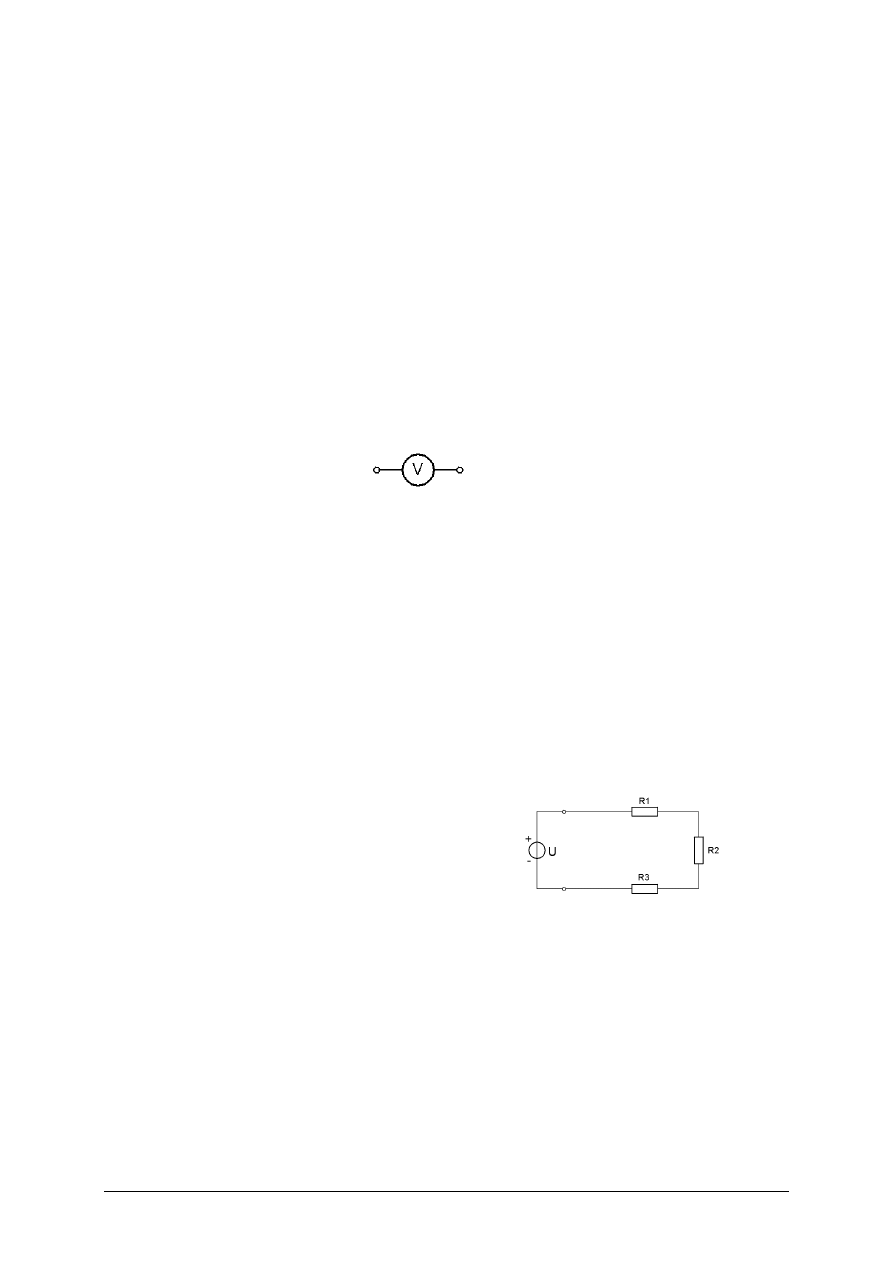

Jak wygląda schemat do pomiaru spadku
napięcia na jednym odbiorniku w obwodzie
nierozgałęzionym prądu stałego?

Schemat układu do pomiaru spadku
napięcia na rezystorze R

Uczniowie pracują w grupach:

−

rysują schemat pomiarowy,

−

dobierają zakresy pomiarowe mierników.

Uczniowie konsultują z nauczycielem przyjęte rozwiązania

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

Uczniowie

organizują

stanowisko

pomiarowe:

−

kompletują aparaturę i elementy,

−

zapisują oznaczenia przyrządów oraz
elementów,

−

łączą obwód pomiarowy,

−

wybierają

tryb

pracy

multimetru

cyfrowego.

Aparatura

pomiarowa

elementy

obwodu: zasilacz +15 V, multimetr
cyfrowy, rezystory: 1 k

Ω

; 2,2 k

Ω

;

1,8 k

Ω

Uczniowie wykonują pomiary prądu.

Odczytują wartość wskazaną przez
miernik.

−

Uczniowie  w  grupach  sprawdzają  poprawność  doboru  mierników  i  przyjętych
zakresów  pomiarowych,  oraz  zgodność  połączeń  zbudowanego  układu
z proponowanym  schematem.  Nauczyciel  zwraca  uwagę  uczniom  na  poprawne
uzasadnienie przyjętych rozwiązań.

−

Uczniowie formułują wnioski z wykonanego ćwiczenia.

a Uczniowie wraz z nauczycielem wskazują, które etapy rozwiązania zadania sprawiały

im trudności. Nauczyciel powinien podsumować całe ćwiczenie, wskazać, jakie
waŜne umiejętności zostały ćwiczone, jakie wystąpiły trudności i jak ich uniknąć
w przyszłości.

Zakończenie zajęć
Faza kończąca: ostatnia faza pracy metodą przewodniego tekstu – zadanie pracy domowej.

Praca domowa
Sporządzenie sprawozdania z wykonanego ćwiczenia.

Sposób uzyskania informacji zwrotnej od uczniów po zakończonych zajęciach:

−

anonimowe, pisemne wypowiedzi uczniów dotyczące oceny zajęć i trudności podczas
realizacji zadania.

Uzupełniające źródła informacji dla ucznia:
Pilawski M.: Pracownia elektryczna. WSiP, Warszawa 2001

Uzupełniające źródła informacji dla nauczyciela:
1. Pilawski M.: Pracownia elektryczna. WSiP, Warszawa 2001
2. Szlosek F.: Wstęp do dydaktyki przedmiotów zawodowych, Instytut Technologii

Eksploatacji, Radom 1998

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

Załączniki do scenariusza

Załącznik A: Instrukcja pracy dla ucznia metodą przewodniego tekstu.

W jaki sposób będziesz pracować na zajęciach?
Otrzymałeś od nauczyciela problem do rozwiązania (załącznik B), nad którym zastanawiasz

się z zespołem. Będziesz pracował metodą przewodniego tekstu składającą się z sześciu faz.

W pierwszej fazie „Informacje wstępne” i w fazie drugiej „Planowanie” pomogą Wam

pytania prowadzące podane w załącznikach C i D. W przypadku wątpliwości związanych
z pytaniami, pomoŜe wam nauczyciel. Odpowiedzi na te pytania opracujcie pisemnie.

W trzeciej fazie pracy „Ustalanie”: narysujcie schemat pomiarowy, dobierzcie potrzebne

urządzenia i mierniki oraz ustalcie ich zakresy pomiarowe. Skonsultujcie z nauczycielem
proponowany schemat pomiarowy, poprawność doboru wartości elementów i zakresów
pomiarowych mierników.

W fazie czwartej „Wykonanie” skompletujcie aparaturę i elementy (pamiętajcie

o zapisaniu  oznaczeń  przyrządów  i  elementów)  i  połączcie  obwód  pomiarowy.  Następnie
wykonajcie  pomiary  prądu.  W  fazie  piątej  „Sprawdzenie”  sprawdźcie  poprawność  doboru
trybu  pracy  miernika  i  przyjętych  zakresów  pomiarowych,  zgodność  połączeń  zbudowanego
układu z proponowanym schematem. Sformułujcie wnioski z przeprowadzonego ćwiczenia.

W ostatniej szóstej fazie pracy „Analiza końcowa” zastanówcie się nad całym procesem

rozwiązania zadania. WskaŜcie te etapy, które sprawiały wam trudności i znajdźcie ich
przyczyny.

Załącznik B: Zadanie dla zespołów uczniowskich.

Dokonaj pomiaru napięcia na jednym odbiorniku w obwodzie nierozgałęzionym prądu

stałego. Realizacja zadania obejmuje:

−

narysowanie obwodu nierozgałęzionego prądu stałego,

−

narysowanie układu pomiarowego,

−

wybór trybu pracy multimetra,

−

połączenie układu pomiarowego,

−

dokonanie pomiaru,

−

sformułowanie wniosków.
W ćwiczeniu praktycznym naleŜy wykorzystać elementy spośród wymienionych w wykazie.
Wykaz aparatury i elementów: zasilacz +15 V, multimetr cyfrowy, multimetr analogowy,

rezystory: 1 k

Ω

; 2,2 k

Ω

; 1,8 k

Ω

, 330

Ω

; 10 k

Ω

; 15 k

Ω

Załącznik C: Pytania prowadzące do fazy I

Faza I. „Informacje wstępne”
1.  Jak klasyfikujemy obwody prądu stałego?
2.  Jakie połączenie elementów elektrycznych występuje w obwodzie nierozgałęzionym?
3.  Czym charakteryzuje się połączenie szeregowe?
4.  Do czego słuŜy multimetr?
5.  W jakich jednostkach wyraŜane jest napięcie elektryczne?

Załącznik D: Pytania prowadzące do fazy II

Faza II. „Planowanie”
1.  Jakim miernikiem wykonuje się pomiary napięcia elektrycznego?
2.  W jaki sposób włączamy woltomierz w obwód elektryczny?
3.  Jak  wygląda  schemat  do  pomiaru  spadku  napięcia  na  jednym  odbiorniku  w  obwodzie

nierozgałęzionym prądu stałego?

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

Scenariusz zajęć 2

Osoba prowadząca

……………………………………………….

Modułowy program nauczania:

Górnik odkrywkowej eksploatacji złóŜ 711[03].O1.05

Moduł:

Techniczne podstawy zawodu 711[03].O1.

Jednostka modułowa:

Analizowanie układów elektrycznych i automatyki
przemysłowej 711[03].O1.05

Temat: Pomiar mocy czynnej prądu przemiennego jednofazowego metodą techniczną.

Cel ogólny: Ukształtowanie

umiejętności

pomiaru

czynnej

prądu

przemiennego

jednofazowego metodą techniczną.

Po zakończeniu zajęć edukacyjnych uczeń powinien umieć:
–

narysować schemat pomiaru mocy czynnej prądu przemiennego jednofazowego metodą
techniczną,

–

dobrać mierniki do pomiaru mocy czynnej prądu przemiennego jednofazowego metodą
techniczną,

–

zorganizować stanowisko do pomiaru mocy czynnej prądu przemiennego jednofazowego
metodą techniczną,

–

wyjaśnić zjawiska zachodzące w układzie do pomiaru mocy czynnej prądu przemiennego
jednofazowego metodą techniczną,

–

połączyć układ pomiarowy,

–

wykonać pomiary prądu i napięcia przemiennego,

–

obliczyć na podstawie wyników pomiarów moc czynną wydzieloną na rezystorze,

–

zaprezentować wyniki wykonanego ćwiczenia,

–

sformułować wnioski,

–

sporządzić sprawozdanie z wykonanego ćwiczenia.

W czasie zajęć kształtowane będą następujące umiejętności ponadzawodowe:
–

organizowania i planowania pracy,

–

pracy w zespole,

–

oceny pracy zespołu.

Metody nauczania–uczenia się:
–

wiczenie praktyczne.

Środki dydaktyczne:
–

autotransformator,

–

multimetr cyfrowy i analogowy,

–

rezystor suwakowy R = 100

Ω

Formy organizacyjne pracy uczniów:
–

2-osobowe zespoły uczniowskie.

Czas trwania zajęć: 1 godzina dydaktyczna.

Przebieg zajęć:

Zadanie dla ucznia

Dokonaj pomiaru mocy wydzielonej w obwodzie prądu stałego na rezystorze

o rezystancji R = 100

Ω

/ 2 W metodą techniczną. Realizacja zadania obejmuje:

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

–

narysowanie schematu pomiarowego,

–

dobór mierników i elementów,

–

połączenie układu pomiarowego,

–

sprawdzenie i uruchomienie układu,

–

dokonanie niezbędnych pomiarów,

–

obliczenie na podstawie pomiarów wartości mocy czynnej,

–

sformułowanie wniosków.
W ćwiczeniu praktycznym naleŜy wykorzystać elementy spośród wymienionych

w wykazie. Wykaz aparatury i elementów: autotransformator, multimetr cyfrowy, multimetr
analogowy, rezystor R = 100

Ω

Instrukcja do wykonania zadania:

1.  Przeanalizuj dokładnie treść zadania.
2.  Narysuj schemat układ pomiarowy.
3.  Dobierz mierniki do badań.
4.  Ustaw tryby pracy wybranych mierników.
5.  Połącz układ pomiarowy według przygotowanego schematu.
6.  Wykonaj pomiary prądu i napięcia na rezystancji zmieniając wartość napięcia w zakresie

od 0 V do 100 V co 20 V.

7. Oblicz wartość wydzielonej na rezystorze mocy zgodnie z zaleŜnością:

cos

⋅

przyjmując

cos

8. Sformułuj wnioski z przeprowadzonego ćwiczenia.

Zakończenie zajęć: prezentacja wyników przeprowadzonego ćwiczenia.

Praca domowa:

Sporządź sprawozdanie z wykonanego ćwiczenia zawierające:

–

wykaz urządzeń i elementów uŜytych w ćwiczeniu,

–

schemat układu do pomiaru mocy metodą techniczną,

–

wyniki pomiarów prądu i spadków napięcia na rezystancji.

–

wartość obliczonej mocy,

–

sformułowane wnioski.

Sposób uzyskiwania informacji zwrotnej po zakończonych zajęciach:

−

anonimowe, pisemne wypowiedzi uczniów dotyczące oceny zajęć i trudności podczas
realizacji zadania.

Uzupełniające źródła informacji dla nauczyciela:
Szlosek F.: Wstęp do dydaktyki przedmiotów zawodowych, Instytut Technologii Eksploatacji,
Radom 1998

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

ĆWICZENIA

5.1. Energia elektryczna. Pomiary energii elektrycznej

5.1.1. Ćwiczenia

Ćwiczenie 1

Połącz symbole wielkości elektrycznych z odpowiadającymi im oznaczeniami jednostek,

jeden z symboli nie będzie miał pary.

Symbol wielkości elektrycznej

Oznaczenie jednostki

Ω

Wskazówki do realizacji
Uczniowie pracują w zespołach dwuosobowych. Czas na wykonanie zadania ustala

nauczyciel. Oceniając pracę uczniów nauczyciel zwraca uwagę na znajomość symboli
i jednostek wielkości elektrycznych.

Sposób wykonania ćwiczenia

Uczeń powinien:

1)  rozpoznać symbol wielkości elektrycznej,
2)  przyporządkować danemu symbolowi oznaczenie jednostki,
3)  zaprezentować wyniki.

Zalecane metody nauczania–uczenia się:

–

wiczenie praktyczne.

rodki dydaktyczne:

–

Poradnik dla ucznia,

–

literatura zgodna z punktem 7 Poradnika dla nauczyciela.

Ćwiczenie 2

Określ, które zdania są prawdziwe, a które fałszywe:

Zdanie:

prawda

fałsz

W obwodzie prądu stałego wydziela się moc pozorna.

Materiały, które nie ulegają magnesowaniu to diamagnetyki.

Jednostka prądu elektrycznego jest wolt [V].

Sieci energetyczne słuŜą do przesyłu i rozdziału energii elektrycznej.

Moc wydzielona na rezystorze w obwodzie prądu stałego jest określona zaleŜnością:

⋅

Izolatory nie przewodzą prądu elektrycznego.

Napięcie wyraŜamy w watach [W].

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

Wskazówki do realizacji
Uczniowie pracują w zespołach dwuosobowych. Czas na wykonanie zadania ustala

nauczyciel. Oceniając pracę uczniów nauczyciel zwraca uwagę na znajomość symboli
i jednostek wielkości elektrycznych, umiejętność określenia mocy prądu stałego, rozróŜnienia
materiałów ze względu na właściwości elektryczne i magnetyczne oraz scharakteryzowania
przesyłu energii elektrycznej.

Sposób wykonania ćwiczenia

Uczeń powinien:

1) przeczytać treści z poradnika dotyczące energii elektrycznej i podstawowych wielkości

elektrycznych,

2) przeanalizować zdania decydując czy jest prawdziwe czy fałszywe,
3) zaprezentować wykonane ćwiczenie.

Zalecane metody nauczania–uczenia się:

–

wiczenie praktyczne.

rodki dydaktyczne:

–

literatura zgodna z punktem 7 Poradnika dla nauczyciela.

Ćwiczenie 3

Oblicz moc wydzieloną na rezystorze, przez który płynie prąd stały I = 20 mA, zmierzony

spadek napięcia wynosi U = 5 V.

Wskazówki do realizacji
Uczniowie pracują w zespołach dwuosobowych. Czas na wykonanie zadania ustala

nauczyciel. Oceniając pracę uczniów nauczyciel zwraca uwagę na, umiejętność obliczenia
wartości mocy prądu stałego i znajomość jej, jednostki.

Sposób wykonania ćwiczenia

Uczeń powinien:

1)  zapisać wzór określający moc prądu stałego,
2)  podstawić wartości liczbowe,
3)  dokonać niezbędnych obliczeń,
4)  zaprezentować wyniki ćwiczenia.

rodki dydaktyczne:

−

literatura zgodna z punktem 7 Poradnika dla nauczyciela.

Rozwiązanie: P = U · I = 5 V · 20 mA = 100 mW.
Odpowiedź: Na rezystorze wydzieli się moc równa 100 mW.

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

5.2. Obwód elektryczny

5.2.1. Ćwiczenia

Ćwiczenie 1

Określ, jakie elementy elektryczne wchodzą w skład obwodu, którego schemat

przedstawia rysunek. Jaki to jest obwód elektryczny?

Rysunek do ćwiczenia 1. Schemat obwodu elektrycznego

Wskazówki do realizacji
Uczniowie pracują w zespołach dwuosobowych. Czas na wykonanie zadania ustala

nauczyciel.  Oceniając  pracę  uczniów  nauczyciel  zwraca  uwagę  na  poprawność  identyfikacji
symboli  elementów  elektrycznych  oraz  typu  obwodu  elektrycznego,  znajomość  zasad
połączeń  elementów  elektrycznych,  poprawne  rozpoznanie  typu  połączenia  elementów  na
schemacie.

Sposób wykonania ćwiczenia

Uczeń powinien:

1)  przeanalizować schemat obwodu elektrycznego,
2)  rozpoznać symbole graficzne elementów elektrycznych na schemacie,
3)  określić typ obwodu przedstawionego na schemacie,
4)  zaprezentować wyniki ćwiczenia.

Zalecane metody nauczania–uczenia się:

–

wiczenie prkatyczne.

rodki dydaktyczne:

–

literatura zgodna z punktem 7 Poradnika dla nauczyciela.

Ćwiczenie 2

Określ sposób połączenia elementów elektrycznych na schemacie.

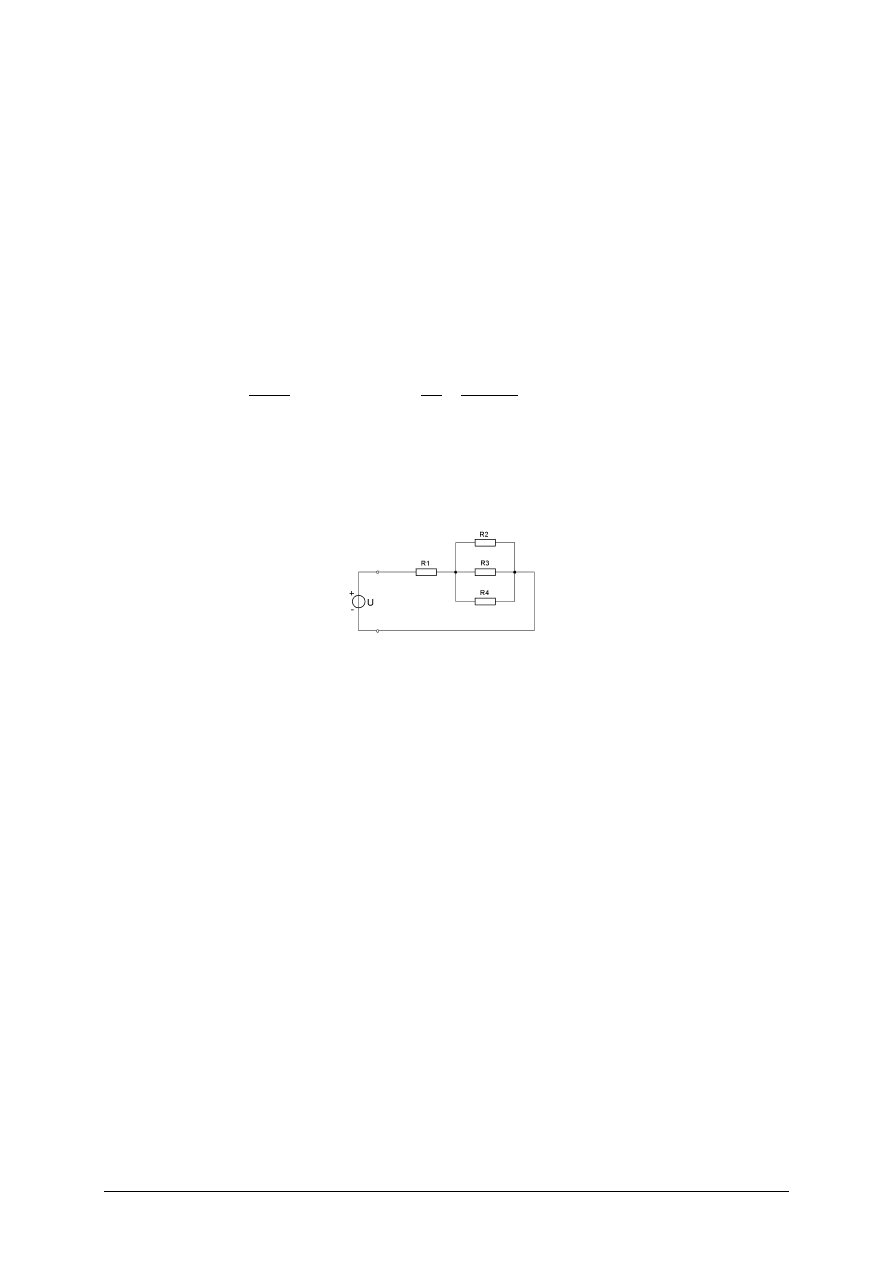

Rysunek do ćwiczenia 2. Schemat rozgałęzionego obwodu elektrycznego

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

Wskazówki do realizacji
Uczniowie pracują w zespołach dwuosobowych. Czas na wykonanie zadania ustala

nauczyciel. Oceniając pracę uczniów nauczyciel zwraca uwagę na znajomość zasad łączenia
elementów w obwodzie elektrycznym, poprawne rozpoznanie połączenia szeregowego
i równoległego elementów.

Sposób wykonania ćwiczenia

Uczeń powinien:

1)  przeanalizować schemat obwodu elektrycznego,
2)  określić sposób połączenia elementów w obwodzie,
3)  zaznaczyć elementy połączone szeregowo i równolegle,
4)  zaprezentować wyniki swojej pracy.

Zalecane metody nauczania–uczenia się:

–

wiczenie praktyczne.

rodki dydaktyczne:

–

literatura zgodna z punktem 7 Poradnika dla nauczyciela.

Ćwiczenie 3

Oblicz reaktancję indukcyjną cewki o indukcyjności L = 33 mH, przez którą płynie prąd

przemienny o częstotliwości 10 kHz?

Wskazówki do realizacji
Uczniowie pracują w zespołach dwuosobowych. Czas na wykonanie zadania ustala

nauczyciel. Oceniając pracę uczniów nauczyciel zwraca uwagę na znajomość wzoru
opisującego reaktancję indukcyjną oraz jednostki tej wielkości, a takŜe poprawność
wykonanych obliczeń.

Sposób wykonania ćwiczenia

Uczeń powinien:

1)  zapisać wzór na reaktancję indukcyjną cewki,
2)  podstawić dane liczbowe,
3)  obliczyć wartość reaktancji indukcyjnej,
4)  zaprezentować wyniki.

Zalecane metody nauczania–uczenia się:

–

wiczenie praktyczne.

rodki dydaktyczne:

–

kalkulator,

–

literatura zgodna z punktem 7 Poradnika dla nauczyciela.

Rozwiązanie: X

= 2

fL = 2072,4

Ω

Odpowiedź: Reaktancja indukcyjna cewki wynosi 2072,4

Ω

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

5.3. Podstawowe prawa elektrotechniki

5.3.1. Ćwiczenia

Ćwiczenie 1

Oblicz wartość spadku napięcia U w obwodzie prądu stałego, który wystąpił na

rezystorze R = 2,2 k

Ω

przy przepływie prądu I o wartości 5 mA.

Wskazówki do realizacji
Uczniowie pracują w zespołach dwuosobowych. Czas na wykonanie zadania ustala

nauczyciel. Oceniając pracę uczniów nauczyciel zwraca uwagę na znajomość prawa Ohma
i jednostek wielkości elektrycznych oraz poprawność wykonanych obliczeń.

Sposób wykonania ćwiczenia

Uczeń powinien:

1)  zapisać prawo Ohma w podstawowej postaci,
2)  podstawić wartości liczbowe,
3)  wykonać obliczenia,
4)  zaprezentować wyniki.

Zalecane metody nauczania–uczenia się:

–

wiczenie praktyczne.

rodki dydaktyczne:

–

kalkulator,

–

literatura zgodna z punktem 7 Poradnika dla nauczyciela.

Rozwiązanie: U = R I;

U = 2,2 k

Ω

· 5 mA = 11 V.

Odpowiedź: Na rezystorze wystąpił spadek napięcia U = 11 V.

Ćwiczenie 2

Oblicz wartość skuteczną I prądu przemiennego o częstotliwości f = 1 kHz, płynącego

przez kondensator o pojemności C = 1

F, jeśli woltomierz wskazał spadek napięcia

= 5 V.

Wskazówki do realizacji
Uczniowie pracują w zespołach dwuosobowych. Czas na wykonanie zadania ustala

nauczyciel. Oceniając pracę uczniów nauczyciel zwraca uwagę na znajomość wzoru
opisującego reaktancję pojemnościową i jej jednostki, umiejętność zastosowania prawa Ohma
w

obwodzie

prądu

przemiennego

zawierającego

kondensator

oraz

poprawność

przeprowadzonych obliczeń.

Sposób wykonania ćwiczenia

Uczeń powinien:

1) zapisać wzór na reaktancję pojemnościową,
2) zapisać prawo Ohma w podstawowej postaci dla obwodu prądu przemiennego

z reaktancją pojemnościową,

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

3) przekształcić zapisaną zaleŜność, tak by moŜna było obliczyć wartość skuteczną

prądu I,

4)  podstawić do przekształconego wzoru zaleŜność opisującą reaktancję pojemnościową,
5)  podstawić do otrzymanego wzoru dane liczbowe i obliczyć wartość skuteczną prądu I,
6)  zaprezentować wyniki.

Zalecane metody nauczania–uczenia się:

–

wiczenie praktyczne.

rodki dydaktyczne:

–

kalkulator,

–

literatura zgodna z punktem 7 Poradnika dla nauczyciela.

Rozwiązanie:

Ω

159

;

31,4

Ω

159,2

Odpowiedź: Wartość skuteczną I prądu płynącego przez kondensator wynosi 31,4 mA.

Ćwiczenie 3

W obwodzie z rysunku zaznacz kierunki prądów i zapisz I prawo Kirchhoffa dla

wszystkich węzłów tego obwodu.

Rysunek do ćwiczenia 3. Schemat obwodu rozgałęzionego prądu stałego

Wskazówki do realizacji
Uczniowie pracują w zespołach dwuosobowych. Czas na wykonanie zadania ustala

nauczyciel. Oceniając pracę uczniów nauczyciel zwraca uwagę na umiejętność określenia
węzłów w obwodzie elektrycznym, zastrzałkowania prądów, znajomość i umiejętność
posługiwania się I prawem Kirchhoffa.

Sposób wykonania ćwiczenia

Uczeń powinien:

1)  przeanalizować treść zadania,
2)  oznaczyć węzły na schemacie,
3)  zaznaczyć prądy w kaŜdej gałęzi obwodu,
4)  zapisać I prawo Kirchhoffa dla kaŜdego z węzłów danego obwodu,
5)  zaprezentować wyniki pracy.

Zalecane metody nauczania–uczenia się:

–

wiczenie praktyczne.

rodki dydaktyczne:

–

literatura zgodna z punktem 7 Poradnika dla nauczyciela.

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

5.4. Pomiary wielkości elektrycznych

5.4.1. Ćwiczenia

Ćwiczenie 1

Wykonaj pomiary spadku napięcia na rezystorze R

Rysunek do ćwiczenia 1. Schemat układu do pomiaru prądu stałego

Wskazówki do realizacji
Uczniowie pracują w zespołach dwuosobowych. Czas na wykonanie zadania ustala

nauczyciel. Oceniając pracę uczniów nauczyciel zwraca uwagę na prawidłowe wykonanie
połączeń w układzie pomiarowym, zapisy wyników pomiarów oraz trafność sformułowanych
wniosków po wykonaniu ćwiczenia.

Istotny jest właściwy dobór trybu pracy miernika i zakresu pomiarowego oraz prawidłowy

odczyt jego wskazań. Szczególną uwagę naleŜy zwrócić na przestrzeganie przepisów bhp
podczas pracy oraz zaangaŜowanie w wykonywanie ćwiczenia wszystkich członków zespołu.
Połączony układ pomiarowy musi sprawdzić nauczyciel, zanim zostanie włączone napięcie
zasilania.

Sposób wykonania ćwiczenia

Uczeń powinien:

1)  przeanalizować treść zadania,
2)  zgromadzić potrzebną aparaturę i elementy elektryczne zapisując ich oznaczenia,
3)  wybrać odpowiedni tryb pracy miernika,
4)  połączyć układ pomiarowy,
5)  wykonać pomiar prądu,
6)  sformułować wnioski,
7)  zaprezentować wyniki ćwiczenia.

Zalecane metody nauczania–uczenia się:

–

wiczenie praktyczne.

rodki dydaktyczne:

–

rezystory: R = 1 k

Ω

/ 1 W, R = 1,8 k

Ω

/ 1 W, R = 2,2 k

Ω

/ 1 W,

–

zasilacz +15 V,

–

miernik uniwersalny cyfrowy.

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

Ćwiczenie 2

Dobierz miernik i wykonaj pomiar rezystancji pięciu rezystorów.

Wskazówki do realizacji
Uczniowie pracują w zespołach dwuosobowych. Czas na wykonanie zadania ustala

nauczyciel. Oceniając pracę uczniów nauczyciel zwraca uwagę poprawność doboru miernika,
zaproponowanego układu pomiarowego, prawidłowe wykonanie połączeń w układzie
pomiarowym, zapisy wyników pomiarów oraz trafność sformułowanych wniosków po
wykonaniu ćwiczenia.

Istotny jest właściwy dobór trybu pracy miernika i zakresów pomiarowych oraz

prawidłowy  odczyt  jego  wskazań.  Szczególną  uwagę  naleŜy  zwrócić  na  przestrzeganie
przepisów  BHP  podczas  pracy  oraz  zaangaŜowanie  w  wykonywanie  ćwiczenia  wszystkich
członków zespołu.

Uwaga! Połączony układ pomiarowy musi sprawdzić nauczyciel.

Sposób wykonania ćwiczenia

Uczeń powinien:

1)  przeanalizować treść zadania,
2)  narysować schemat pomiarowy,
3)  zgromadzić potrzebną aparaturę i elementy elektryczne,
4)  zapisać oznaczenia wybranych przyrządów,
5)  wybrać tryb pracy miernika,
6)  wykonać pomiary rezystancji wybranych elementów,
7)  zapisać wyniki pomiarów,
8)  porównać zmierzone wartości z wartościami podanymi przez producenta rezystorów,
9)  oszacować dokładność pomiarów i sformułować wnioski,
10)  sporządzić sprawozdanie z ćwiczenia.

Zalecane metody nauczania–uczenia się:

–

wiczenie praktyczne.

rodki dydaktyczne:

–

rezystory: R = 1 k

Ω

/ 1 W, R = 1,8 k

Ω

/ 1 W, R = 2,2 k

Ω

/ 1 W, R = 820

Ω

/ 2 W,

R = 1,5 k

Ω

/ 1 W,

–

miernik uniwersalny cyfrowy,

–

uniwersalny miernik analogowy,

–

watomierz.

Ćwiczenie 3

Wykonaj pomiary mocy czynnej w obwodzie prądu przemiennego.

Rysunek do ćwiczenia 3. Schemat układu do pomiaru mocy prądu stałego

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

Wskazówki do realizacji
Uczniowie pracują w zespołach dwuosobowych. Czas na wykonanie zadania ustala

nauczyciel. Oceniając pracę uczniów nauczyciel zwraca uwagę na prawidłowe wykonanie
połączeń w układzie pomiarowym, zapisy wyników pomiarów, poprawność obliczenia
wartości mocy P oraz trafność sformułowanych wniosków po wykonaniu ćwiczenia.

Istotny jest właściwy dobór mierników i zakresów pomiarowych oraz prawidłowy odczyt

ich  wskazań.  Szczególną  uwagę  naleŜy  zwrócić  na  przestrzeganie  przepisów  bhp  podczas
pracy  oraz  zaangaŜowanie  w  wykonywanie  ćwiczenia  wszystkich  członków  zespołu.
Połączony  układ  pomiarowy  musi  sprawdzić  nauczyciel,  zanim  zostanie  włączone  napięcie
zasilania.

Sposób wykonania ćwiczenia

Uczeń powinien:

1)  przeanalizować treść zadania,
2)  zgromadzić potrzebną aparaturę i elementy elektryczne zapisując ich oznaczenia,
3)  połączyć układ pomiarowy,
4)  zasilić obwód napięciem przemiennym z autotransformatora o wartości skutecznej 70 V,
5)  wykonać pomiary prądów, napięć i mocy,
6)  obliczyć  wartość  mocy  czynnej  na  podstawie  wskazań  woltomierza  i  amperomierza,

korzystając ze wzoru:

cos

⋅

, przyjmując

cos

7)  porównać obliczoną wartość mocy ze wskazaniem watomierza,
8)  oszacować dokładność pomiarów, sformułować wnioski,
9)  zaprezentować wyniki ćwiczenia.

Zalecane metody nauczania–uczenia się:

–

wiczenie praktyczne.

rodki dydaktyczne:

–

autotransformator,

–

multimetr cyfrowy i analogowy,

–

watomierz,

–

rezystor R = 100

Ω

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

5.5. Transformator

5.5.1. Ćwiczenia

Ćwiczenie 1

Odszukaj na elektrycznym schemacie ideowym symbol transformatora. Określ

na podstawie dokumentacji technicznej parametry wykorzystanego transformatora.

Wskazówki do realizacji
Uczniowie pracują w dwuosobowych zespołach. Czas na wykonanie zadania ustala

nauczyciel.  Oceniając  pracę  uczniów  nauczyciel  zwraca  uwagę  znajomość  symbolu
i  parametrów  transformatora,  umiejętność  posługiwania  się  dokumentacją  techniczną  oraz
identyfikacji schematów elektrycznych.

Sposób wykonania ćwiczenia

Uczeń powinien:

1)  zapoznać się z dokumentacja techniczną,
2)  odszukać elektryczny schemat ideowy,
3)  przeanalizować odszukany schemat,
4)  rozpoznać na schemacie ideowym symbol transformatora,
5)  określić na podstawie dokumentacji technicznej parametry wykorzystanego transformatora,
6)  zaprezentować wyniki.

Zalecane metody nauczania–uczenia się:

–

wiczenie praktyczne.

rodki dydaktyczne:

–

dokumentacja techniczna urządzenia elektronicznego,

–

literatura zgodna z punktem 7 Poradnika dla nauczyciela.

Ćwiczenie 2

Podaj przykłady zastosowania transformatorów w urządzeniach odkrywkowej

eksploatacji złóŜ.

Wskazówki do realizacji
Uczniowie pracują w dwuosobowych zespołach. Czas na wykonanie zadania ustala

nauczyciel.  Oceniając  pracę  uczniów  nauczyciel  zwraca  uwagę  na umiejętność posługiwania
się  literaturą  techniczną,  analizy  schematów  elektrycznych,  znajomość  symbolu
transformatora,  prawidłowe  określenie  typu  i  zadań  elementu  oraz  prezentację  wyników
pracy.

Sposób wykonania ćwiczenia

Uczeń powinien:

1) odszukać we wskazanej literaturze opis techniczny typowych urządzeń odkrywkowej

eksploatacji złóŜ,

2) zapoznać się ze schematami ich budowy,
3) określić w których z poznanych urządzeń został zastosowany transformator,

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

5.6. Silniki prądu stałego. Silniki indukcyjne

5.6.1. Ćwiczenia

Ćwiczenie 1

RozróŜnij elementy budowy silnika i scharakteryzuj ich zadania, na podstawie

otrzymanego modelu. Określ typ silnika, jaki przedstawia model.

Wskazówki do realizacji
Uczniowie pracują w dwuosobowych zespołach. Czas na wykonanie zadania ustala

nauczyciel. Oceniając pracę uczniów nauczyciel zwraca uwagę na znajomość budowy silnika
umiejętność identyfikacji jego elementów oraz odczytu informacji z tabliczki znamionowej.

Sposób wykonania ćwiczenia

Uczeń powinien:

1)  dokonać oględzin silnika,
2)  rozróŜnić podstawowe elementy budowy silnika,
3)  scharakteryzować zadania jakie pełnią te elementy,
4)  określić, korzystając z tabliczki znamionowej, typ silnika i jego parametry,
5)  zaprezentować wyniki.

Zalecane metody nauczania–uczenia się:

–

wiczenie praktyczne.

rodki dydaktyczne:

–

model silnika elektrycznego,

–

literatura zgodna z punktem 7 Poradnika dla nauczyciela.

Ćwiczenie 2

Określ na podstawie tabliczki znamionowej typ i parametry silnika. Jakie moŜe być jego

zastosowanie?

Wskazówki do realizacji
Uczniowie pracują w dwuosobowych zespołach. Czas na wykonanie zadania ustala

nauczyciel. Oceniając pracę uczniów nauczyciel zwraca uwagę umiejętność odczytu
i interpretacji informacji z tabliczki znamionowej, znajomość typów i parametrów silników
prawidłowe określenie jego zastosowania oraz prezentację wyników pracy.

Sposób wykonania ćwiczenia

Uczeń powinien:

1)  dokonać oględzin silnika,
2)  zapoznać się z tabliczką znamionową,
3)  określić typ i parametry silnika,
4)  określić jego moŜliwe zastosowanie,
5)  zaprezentować wyniki swojej pracy.

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

5.7. Instalacje elektryczne

5.7.1. Ćwiczenia

Ćwiczenie 1

RozróŜnij elementy osprzętu instalacyjnego i określ ich przeznaczenie.

Wskazówki do realizacji
Uczniowie pracują w dwuosobowych zespołach. Czas na wykonanie zadania ustala

nauczyciel. Oceniając pracę uczniów nauczyciel zwraca uwagę na znajomość elementów
osprzętu instalacyjnego, umiejętność ich rozpoznania i poprawność określenia przeznaczenia,
a takŜe prezentację wyników pracy.

Sposób wykonania ćwiczenia

Uczeń powinien:

1)  dokonać oględzin otrzymanych elementów osprzętu instalacyjnego,
2)  rozróŜnić poszczególne elementy,
3)  określić ich przeznaczenie,
4)  zaprezentować wyniki ćwiczenia.

Zalecane metody nauczania–uczenia się:

–

wiczenie praktyczne.

rodki dydaktyczne:

–

elementy osprzętu instalacyjnego: łącznik instalacyjny, gniazdo natynkowe, puszka,

–

literatura zgodna z punktem 7 Poradnika dla nauczyciela.

Ćwiczenie 2

Rozpoznaj usterkę instalacji oświetleniowej.

Wskazówki do realizacji
Uczniowie pracują w dwuosobowych zespołach. Czas na wykonanie zadania ustala

nauczyciel.  Oceniając  pracę  uczniów  nauczyciel  zwraca  uwagę  na  znajomość  elementów
osprzętu  instalacyjnego,  umiejętność  analizy  działania  instalacji  oświetleniowej,  prawidłowy
dobór  przyrządów  i  narzędzi,  umiejętność  wykonania  podstawowych  pomiarów  i  określenia
rodzaju uszkodzenia.

Sposób wykonania ćwiczenia

Uczeń powinien:

1)  dokonać oględzin makiety instalacji oświetleniowej,
2)  rozróŜnić elementy osprzętu instalacyjnego zastosowane na makiecie,
3)  przeanalizować działanie instalacji,
4)  określić czynności jakie naleŜy wykonać w celu zdiagnozowania uszkodzenia instalacji,
5)  zgromadzić potrzebne przyrządy i narzędzia,
6)  wykonać niezbędne pomiary,
7)  określić rodzaj usterki i typ uszkodzonych elementów osprzętu instalacyjnego,
8)  zaprezentować wyniki ćwiczenia.

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

5.8.

Urządzenia grzewcze. Technika oświetleniowa

5.8.1. Ćwiczenia

Ćwiczenie 1

Określ typ otrzymanych źródeł światła. Scharakteryzuj ich zastosowanie.

Wskazówki do realizacji
Uczniowie pracują w dwuosobowych zespołach. Czas na wykonanie zadania ustala

nauczyciel. Oceniając pracę uczniów nauczyciel zwraca uwagę na znajomość typów źródeł
ś

wiatła i opraw oświetleniowych oraz warunków ich zastosowania.

Sposób wykonania ćwiczenia

Uczeń powinien:

1)  dokonać oględzin otrzymanych źródeł światła,
2)  określić ich typ,
3)  określić ich zastosowanie,
4)  zaprezentować wyniki pracy.

Zalecane metody nauczania–uczenia się:

–

wiczenie praktyczne.

rodki dydaktyczne:

–

arówka,

–

wietlówka,

–

lampa sodowa,

–

literatura zgodna z punktem 7 Poradnika dla nauczyciela.

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

5.9. Podstawy elektroniki

5.9.1. Ćwiczenia

Ćwiczenie 1

Rozpoznaj typ otrzymanych elementów elektronicznych. Określ na podstawie katalogu

elementów i układów elektronicznych, ich wyprowadzenia i zastosowanie.

Wskazówki do realizacji

Uczniowie pracują w zespołach dwuosobowych. Czas na wykonanie zadania ustala

nauczyciel.  Oceniając  pracę  uczniów  nauczyciel  zwraca  uwagę  na  znajomość  typów
elementów  elektronicznych,  poprawne  ich  rozpoznanie  oraz  określenie  wyprowadzeń
i  parametrów,  umiejętność  posługiwania  się  katalogami  elementów  elektronicznych  oraz
poprawne scharakteryzowanie zastosowania rozpoznanych elementów.

Sposób wykonania ćwiczenia

Uczeń powinien:

1)  dokonać oględzin otrzymanych elementów elektronicznych,
2)  rozpoznać ich typ,
3)  wybrać odpowiedni katalog elementów i układów elektronicznych,
4)  wyszukać w katalogu odpowiednie karty rozpoznanych elementów,
5)  określić wyprowadzenia elementów,
6)  określić zastosowanie rozpoznanych elementów,
7)  zaprezentować wyniki ćwiczenia.

Zalecane metody nauczania–uczenia się:

–

wiczenie praktyczne.

rodki dydaktyczne:

–

tyrystor, triak, tranzystor bipolarny i unipolarny,

–

katalogi elementów i układów elektronicznych.

Ćwiczenie 2

Wyszukaj na otrzymanym schemacie elektrycznym symbole: diody prostowniczej,

stabilizacyjnej oraz tranzystora bipolarnego.

Wskazówki do realizacji

Uczniowie pracują w zespołach dwuosobowych. Czas na wykonanie zadania ustala

nauczyciel. Oceniając pracę uczniów nauczyciel zwraca uwagę na umiejętność analizy
schematów elektrycznych oraz znajomość symboli graficznych diody prostowniczej,
stabilizacyjnej oraz tranzystora bipolarnego.

Sposób wykonania ćwiczenia

Uczeń powinien:

1) przeanalizować treść zadania,
2) zapoznać się z otrzymanym schematem elektrycznym,

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

5.10. Elementy i układy automatyki

5.10.1. Ćwiczenia

Ćwiczenie 1

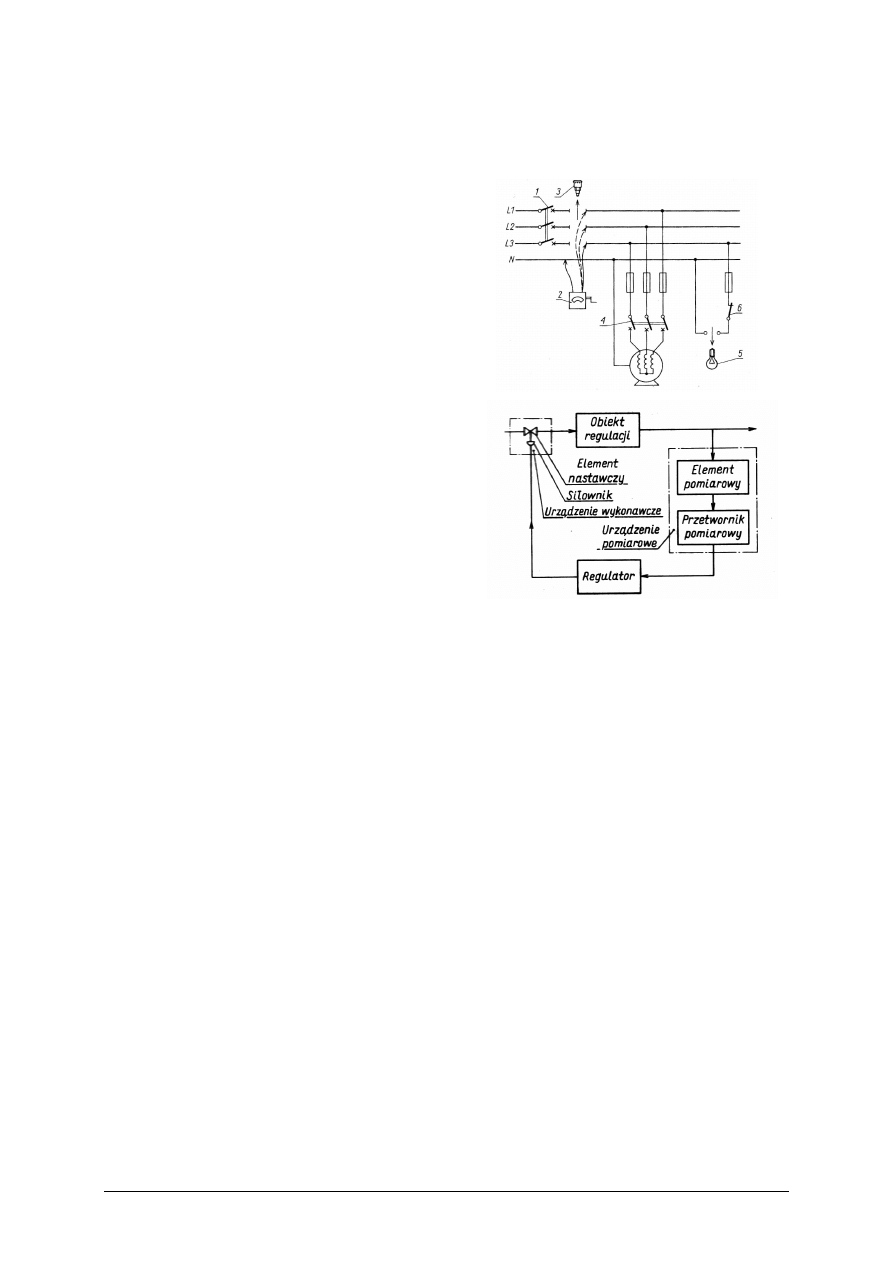

Scharakteryzuj proces regulacji zachodzący w nowoczesnym Ŝelazku.

Wskazówki do realizacji
Uczniowie pracują w zespołach dwuosobowych. Czas na wykonanie zadania ustala

nauczyciel. Oceniając pracę uczniów nauczyciel zwraca uwagę na umiejętność odczytania
prostego schematu układu automatycznej regulacji, rozpoznania elementów układu regulacji
na schemacie blokowym oraz prezentację wyników pracy.

Sposób wykonania ćwiczenia

Uczeń powinien:

1)  zapoznać się z materiałem nauczania dotyczącym elementów i układów automatyki,
2)  zanalizować schemat blokowy i opis działania Ŝelazka,
3)  określić wielkość regulowaną,
4)  rozróŜnić  urządzenie  pomiarowe,  urządzenie  wykonawcze  i  regulator  na  schemacie

blokowym Ŝelazka,

5) zaprezentować wyniki ćwiczenia.

Zalecane metody nauczania–uczenia się:

–

wiczenie praktyczne.

rodki dydaktyczne:

–

schemat blokowy i opis działania Ŝelazka,

–

literatura zgodna z punktem 7 Poradnika dla nauczyciela.

Ćwiczenie 2

Scharakteryzuj proces sterowania silnikiem elektrycznym za pomocą wyłącznika

kopalnianego.

Wskazówki do realizacji
Uczniowie pracują w zespołach dwuosobowych. Czas na wykonanie zadania ustala

nauczyciel.  Oceniając  pracę  uczniów  nauczyciel  zwraca  uwagę  na umiejętność posługiwania
się  dokumentacją  techniczną,  analizy  schematu  elektrycznego  połączenia  silnika
z wyłącznikiem  kopalnianym,  rozróŜniania  podstawowych  elementów  układu  sterowania,
prawidłowe określenie sygnału sterującego i wielkości sterowanej.

Sposób wykonania ćwiczenia

Uczeń powinien:

1)  przeanalizować dokumentację techniczną wyłącznika kopalnianego,
2)  zapoznać się ze schematem połączenia silnika z wyłącznikiem kopalnianym,
3)  zapoznać się z opisem działania układu,
4)  określić elementy układu sterowania,

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

5) określić sygnał sterujący i wielkość sterowaną,
6) zaprezentować wyniki swojej pracy.

Zalecane metody nauczania–uczenia się:

–

wiczenie praktyczne.

rodki dydaktyczne:

–

dokumentacja techniczna wyłącznika kopalnianego,

–

dokumentacja techniczna silnika indukcyjnego,

–

literatura zgodna z punktem 7 Poradnika dla nauczyciela.

Ćwiczenie 3

Określ, jakie automatyczne zabezpieczenia zostały zastosowane w zasilaczu ze

stabilizacją napięcia.

Wskazówki do realizacji
Uczniowie pracują w zespołach dwuosobowych. Czas na wykonanie zadania ustala

nauczyciel. Oceniając pracę uczniów nauczyciel zwraca uwagę na umiejętność posługiwania
się instrukcją zasilacza oraz rozpoznania typu zastosowanych zabezpieczeń.

Sposób wykonania ćwiczenia

Uczeń powinien:

1)  zapoznać się z instrukcją zasilacza,
2)  określić rodzaje zabezpieczeń,
3)  zaprezentować wyniki swojej pracy.

Zalecane metody nauczania–uczenia się:

–

wiczenie praktyczne.

rodki dydaktyczne:

−

regulowany zasilacz laboratoryjny,

−

instrukcja zasilacza, karta katalogowa,

−

literatura zgodna z punktem 7 Poradnika dla nauczyciela.

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

5.11. Mikroprocesory i sterowniki mikroprocesorowe

5.11.1. Ćwiczenia

Ćwiczenie 1

Określ, które zdania są prawdziwe, a które fałszywe:

Zdanie:

prawda

fałsz

Układy wejścia /wyjścia słuŜą do przechowywania danych.

Magistrala sterująca słuŜy do przesyłania kodów rozkazów.

Moduł sygnałów wejściowych zawiera układy elektroniczne zamieniające sygnały
pochodzące z urządzeń zewnętrznych na sygnały logiczne akceptowane przez
sterownik.

Sterownik Slave, jest sterownikiem nadrzędnym w sieci sterowników.

Sterownik PLC zbudowany jest z: zasilacza, modułu sygnałów wejściowych, jednostki
centralnej z mikroprocesorem (CPU), bloku pamięci, modułu sygnałów wyjściowych.

System mikroprocesorowy zawiera magistralę: adresową, danych i sterującą.

Wskazówki do realizacji
Uczniowie pracują w zespołach dwuosobowych. Czas na wykonanie zadania ustala

nauczyciel. Oceniając pracę uczniów, nauczyciel zwraca uwagę na znajomość budowy
systemu mikroprocesorowego i funkcji, jakie spełniają jego elementy.

Sposób wykonania ćwiczenia

Uczeń powinien:

1)  przeczytać określone treści z poradnika, dotyczące systemów mikroprocesorowych,
2)  przeanalizować zdania decydując, czy są prawdziwe czy fałszywe,
3)  zaprezentować wykonane ćwiczenie.

Zalecane metody nauczania–uczenia się:

–

wiczenie praktyczne.

rodki dydaktyczne:

–

literatura zgodna z punktem 7 Poradnika dla nauczyciela.

Ćwiczenie 2

Scharakteryzuj zadania sterownika w układzie sterowania bramą garaŜową.

Wskazówki do realizacji
Uczniowie pracują w zespołach dwuosobowych. Czas na wykonanie zadania ustala

nauczyciel.  Oceniając  pracę  uczniów  nauczyciel  zwraca  uwagę  na umiejętność posługiwania
się  dokumentacją  techniczną,  rozróŜniania  podstawowych  elementów  układu  sterowania,
prawidłowe  określenie  ich  roli  oraz  sposobu  połączenia  ze  sterownikiem,  a  takŜe  poprawne
scharakteryzowanie zadań sterownika.

Sposób wykonania ćwiczenia

Uczeń powinien:

1) przeanalizować treść zadania,
2) zapoznać się z dokumentacją techniczną układu sterowania bramą garaŜową,

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

6. EWALUACJA OSIĄGNIĘĆ UCZNIA

Przykłady narzędzi pomiaru dydaktycznego

TEST 1
Test do jednostki modułowej

„Analizowanie układów elektrycznych

i automatyki przemysłowej”

Test składa się z 20 zadań wielokrotnego wyboru, z których:

−

zadania 1–15 są z poziomu podstawowego,

−

zadania 16–20 są z poziomu ponadpodstawowego.

Punktacja zadań: 0 lub 1 punkt

Za kaŜdą dobrą odpowiedź uczeń otrzymuje 1 punkt. Za złą odpowiedź lub jej brak uczeń

otrzymuje 0 punktów.

Proponuje się następujące normy wymagań – uczeń otrzyma następujące
oceny szkolne:

dopuszczający – za rozwiązanie co najmniej 6 zadań z poziomu podstawowego,

dostateczny – za rozwiązanie co najmniej 10 zadań z poziomu podstawowego,

dobry – za rozwiązanie 15 zadań, w tym co najmniej 2 z poziomu ponadpodstawowego,

bardzo dobry – za rozwiązanie 17 zadań, w tym co najmniej 3 z poziomu
ponadpodstawowego.

Klucz odpowiedzi: 1. d, 2. b, 3. c, 4. c, 5. a, 6. a, 7. d, 8. a, 9. c, 10. b, 11. d,

12. a, 13. c, 14. a, 15. d, 16. a, 17. d, 18. c, 19. b, 20. b.

Plan testu

zad

Cel operacyjny

(mierzone osiągnięcia ucznia)

Kategoria

celu

Poziom

wymagań

Poprawna

odpowiedź

Określić urządzenia automatyki

Sklasyfikować elementy obwodu
elektrycznego

Określić elementy automatyki

Sklasyfikować materiały ze względu na
właściwości elektryczne

Określić rolę przekaźnika w układzie
sterowania

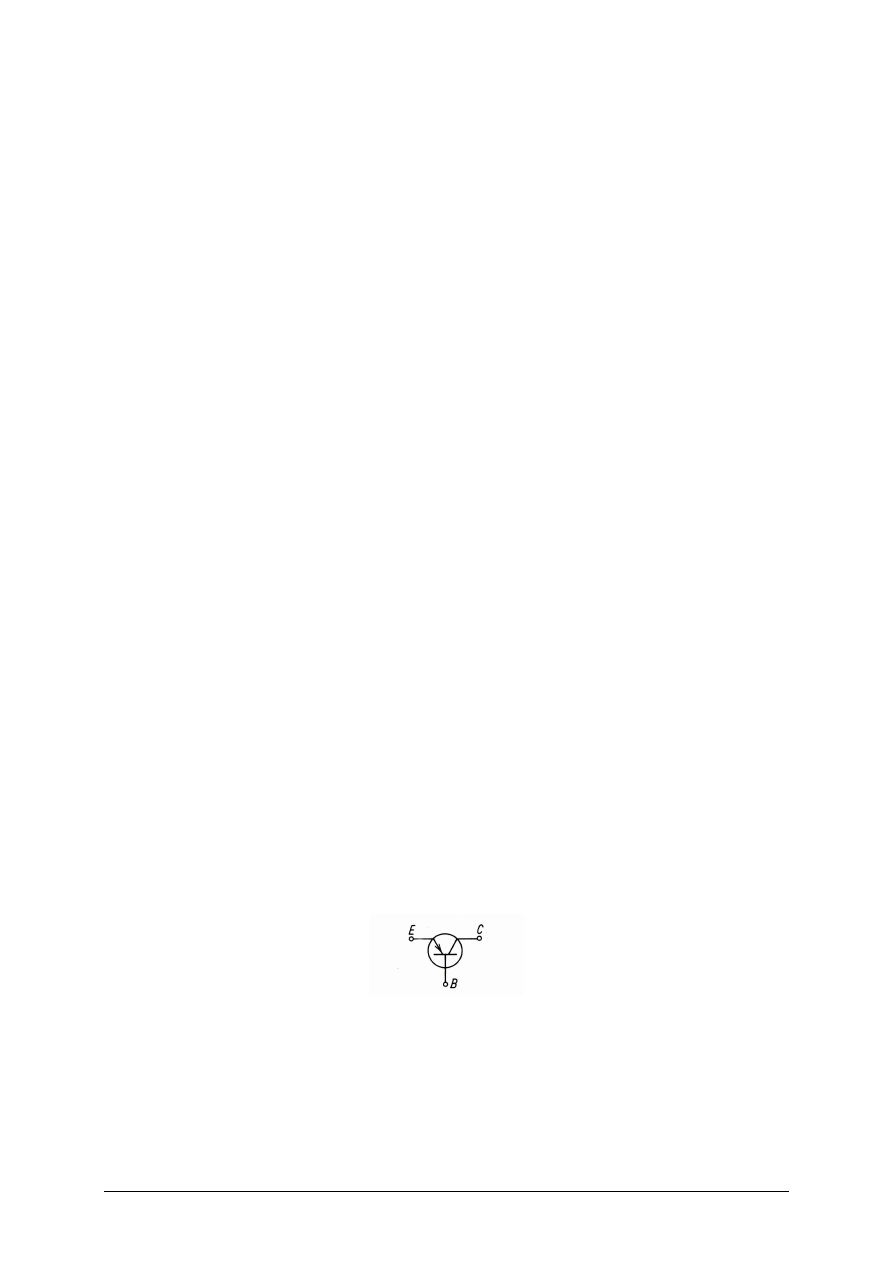

Rozpoznać symbol tranzystora bipolarnego

Określić źródła światła

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

Określić elementy budowy silnika

Określić jednostkę mocy prądu stałego

10.

Rozpoznać oznaczenie przewodu
neutralnego

11.

Określić rodzaje połączeń elementów
elektrycznych

12.

Scharakteryzować zasadę działania
transformatora

13.

Określić elementy osprzętu instalacyjnego

14.

Scharakteryzować zasadę działania pieców
rezystancyjnych

Rozpoznać symbol wzmacniacza
operacyjnego

16.

RozróŜnić rezystory połączone szeregowo

17.

Scharakteryzować układ do pomiaru mocy
czynnej prądu przemiennego jednofazowego
metodą techniczną

18.

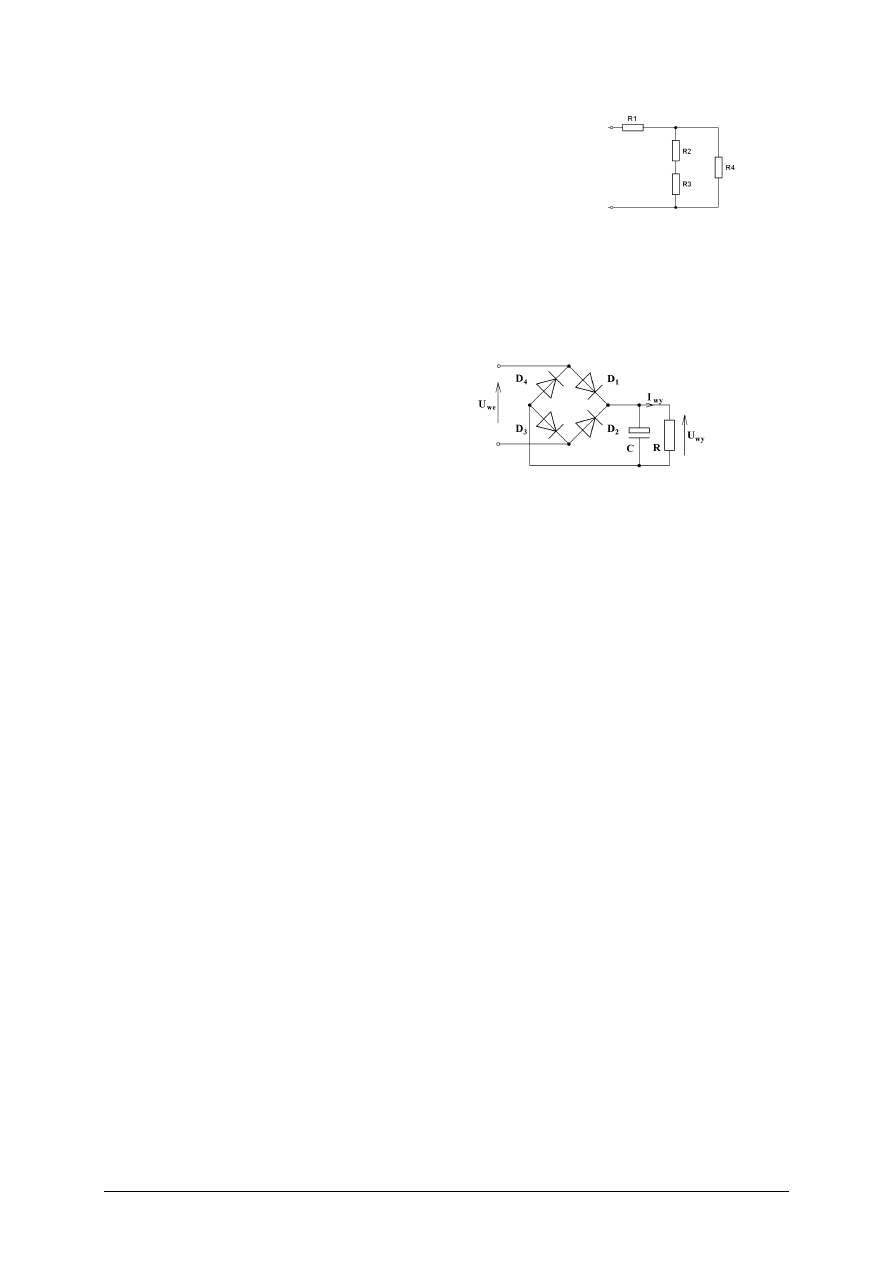

Rozpoznać schemat prostownika w układzie
mostka Graetza

19.

Obliczyć moc wydzieloną na rezystorze
w obwodzie prądu stałego.

20.

Obliczyć wartość skuteczna prądu
przemiennego płynącego przez rezystor na
podstawie prawa Ohma

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

Przebieg testowania

Instrukcja dla nauczyciela

Przygotowanie uczniów do testu:

1. Ustal z uczniami termin przeprowadzenia sprawdzianu z co najmniej jednotygodniowym

wyprzedzeniem.

2.  Omów z uczniami cel stosowania pomiaru dydaktycznego.
3.  Zapoznaj uczniów z rodzajem zadań podanych w zestawie oraz z zasadami punktowania.
4.  Przeprowadź  z  uczniami  próbę  udzielania  odpowiedzi  na  takie  typy  zadań  testowych,

jakie będą w teście.

5. Omów z uczniami sposób udzielania odpowiedzi (karta odpowiedzi).

Bezpośrednio przed testem i w trakcie jego przeprowadzania:

1. Zapewnij uczniom moŜliwość samodzielnej pracy.
2. Rozdaj uczniom zestawy zadań testowych i karty odpowiedzi, podaj czas przeznaczony

na udzielanie odpowiedzi.

3. Postaraj się stworzyć odpowiednią atmosferę podczas przeprowadzania pomiaru

dydaktycznego (rozładuj niepokój, zachęć do sprawdzenia swoich moŜliwości).

4. Kilka minut przed zakończeniem sprawdzianu przypomnij uczniom o zbliŜającym się

czasie zakończenia udzielania odpowiedzi.

5. Zbierz karty odpowiedzi oraz zestawy zadań testowych.

Po zakończeniu testu:

1. Sprawdź wyniki i wpisz do arkusza zbiorczego.
2. Przeprowadź analizę uzyskanych wyników sprawdzianu i wybierz te zadania, które

sprawiły uczniom największe trudności.

3. Ustal przyczyny trudności uczniów w opanowaniu wiadomości i umiejętności.
4. Opracuj wnioski do dalszego postępowania, mającego na celu uniknięcie niepowodzeń

dydaktycznych – niskie wyniki przeprowadzonego sprawdzianu.

Instrukcja dla ucznia

1.  Przeczytaj uwaŜnie instrukcję zanim zaczniesz rozwiązywać zadania.
2.  Podpisz imieniem i nazwiskiem kartę odpowiedzi.
3.  Test  składa  się  z  20  zadań  dotyczących  obwodów  prądu  stałego.  Zadania  od  nr  1

do nr 15 są z poziomu podstawowego. Zadania od nr 16 do nr 20 są z poziomu
ponadpodstawowego

4. Zadania zawierają cztery odpowiedzi, z których tylko jedna jest poprawna. Wybraną

odpowiedź zakreśl znakiem X

5. Jeśli uznasz, Ŝe pomyliłeś się i wybrałeś nieprawidłową odpowiedź, to otocz ją kółkiem,

a prawidłową odpowiedź zaznacz znakiem X.

6.  Dodatkowe obliczenia wykonaj na drugiej stronie karty odpowiedzi.
7.  Pracuj samodzielnie, bo tylko wtedy będziesz mógł sprawdzić poziom swojej wiedzy.
8.  Jeśli  jakieś  zadanie  sprawi  Ci  trudność,  rozwiąŜ  inne  i  ponownie  spróbuj  rozwiązać

trudniejsze.

9.  Przed wykonaniem kaŜdego zadania przeczytaj bardzo uwaŜnie polecenie.
10.  Odpowiedzi udzielaj tylko na załączonej karcie odpowiedzi.
11.  Na rozwiązanie wszystkich zadań masz 30 minut.

Powodzenia!

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

Materiały dla ucznia:

–

instrukcja,

–

zestaw zadań testowych,

–

karta odpowiedzi.

ZESTAW ZADAŃ TESTOWYCH

1. Urządzeniem automatyki jest

a)  tranzystor.
b)  rezystor.
c)  zasilacz.
d)  urządzenie pomiarowe.

2. Elementem odbiorczym w obwodzie elektrycznym jest

a)  zasilacz.
b)  potencjometr.
c)  ogniwo chemiczne.
d)  akumulator.

3. Elementem automatyki nie jest

a)  przekaźnik.
b)  silnik.
c)  Ŝarówka.
d)  zawór.

4. Prądu elektrycznego nie przewodzą

a)  elektrolity.
b)  metale.
c)  dielektryki.
d)  roztwory kwasów.

5. Przekaźnik w układzie sterowania pełni rolę

a)  zdalnie uruchamianego łącznika.
b)  wzmacniacza.
c)  regulatora.
d)  prostownika.

6. Rysunek przedstawia symbol

a)  tranzystora bipolarnego.
b)  tranzystora unipolarnego.
c)  diody LED.
d)  diody stabilizacyjnej.

7. Do źródeł światła nie naleŜy

a)  Ŝarówka.
b)  rtęciówka.
c)  świetlówka.
d)  dioda LED.

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

8. Elementami budowy silnika są

a)  wirnik i stojan.
b)  prostownik i dioda.
c)  regulator i przekaźnik.
d)  kondensatory i cewki.

9. Jednostką mocy prądu stałego jest

a) wolt [V].
b) om [

Ω

c) wat [W].
d) amper [A].

10. Przewód (N), to przewód

a)  ochronny.
b)  neutralny.
c)  ochronno-neutralny.
d)  sterowania.

11. Rezystory nie są łączone

a)  szeregowo.
b)  równolegle.
c)  mieszanie.
d)  łańcuchowo.

12. Transformator

a)  zamienia napięcie zmienne o jednej wartości na napięcie zmienne o innej wartości.
b)  zamienia napięcie stałe jednej wartości na napięcie stałe o innej wartości.
c)  zamienia prąd stały o jednej wartości na prąd stały o innej wartości.
d)  wzmacnia napięcie stałe.

13. Do osprzętu instalacyjnego nie naleŜą

a)  gniazda, czyli łączniki wtykowe
b)  odgałęźniki,
c)  zasilacze.
d)  bezpieczniki.

14. Nagrzewnictwo oporowe stosuje się w piecach

a)   rezystancyjnych.
b)   promiennikowych.
c)  pojemnościowych.
d)  indukcyjnych.

15. Rysunek przedstawia symbol

a) diody LED.

b) generatora.

c) transformatora.

d) wzmacniacza operacyjnego.

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

16. W obwodzie ze schematu szeregowo połączone są rezystory

a) R

b) R

, R

c) R

, R

d) R

, R

17. Układ do pomiaru metodą techniczną mocy czynnej wydzielonej na rezystorze zasilonym

napięciem przemiennym jednofazowym, musi zawierać
a)  omomierz i watomierz.
b)  woltomierz i watomierz.
c)  omomierz i amperomierz.
d)  woltomierz i amperomierz.

18. Rysunek przedstawia schemat

a)  transformatora.
b)  układu regulacji.
c)  prostownika w układzie mostka Graetza.
d)  układu sterowania.

19. JeŜeli w obwodzie prądu stałego na rezystorze R = 1 k

Ω

, odłoŜył się spadek napięcia

U  =  15  V,  a  prąd  przez  niego  płynący  wynosi  I  =  6  mA,  to  moc  wydzielona  na  tym
rezystorze jest równa
a)  9 W.
b)  90 mW.
c)  6 mW.
d)  15 mW.

20. Amperomierz wskaŜe wartość prądu przemiennego płynącego przez rezystor R = 2,2 k

Ω

na którym spadek napięcia ma wartość skuteczną U = 11 V, równą
a) 5 A.

b) 5 mA.
c) 22 mA.

d) 2,2A.

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

KARTA ODPOWIEDZI

Imię i nazwisko ....................................................

Analizowanie układów elektrycznych i automatyki przemysłowej

Zakreśl poprawną odpowiedź.

zadania

Odpowiedź

Punkty

Razem:

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

Test 2
Test dwustopniowy „Analizowanie układów elektrycznych i automatyki
przemysłowej”

Test składa się z 20 zadań wielokrotnego wyboru, z których:

−

zadania 1– 15 są z poziomu podstawowego,

−

zadania 16–20 są z poziomu ponadpodstawowego.

Punktacja zadań: 0 lub 1 punkt

Za kaŜdą dobrą odpowiedź uczeń otrzymuje 1 punkt. Za złą odpowiedź lub jej brak uczeń

otrzymuje 0 punktów.

Proponuje się następujące normy wymagań – uczeń otrzyma następujące
oceny szkolne:

dopuszczający – za rozwiązanie co najmniej 6 zadań z poziomu podstawowego,

dostateczny – za rozwiązanie co najmniej 10 zadań z poziomu podstawowego,

dobry – za rozwiązanie 15 zadań, w tym co najmniej 2 z poziomu ponadpodstawowego,

bardzo dobry – za rozwiązanie 17 zadań, w tym co najmniej 3 z poziomu
ponadpodstawowego.

Klucz odpowiedzi: 1. d, 2. a, 3. c, 4. a, 5. c, 6. d, 7. c, 8. b, 9. c, 10. a, 11. c,

12. b,13. a, 14. d, 15. a, 16. a, 17. d, 18. b, 19. a, 20. c.

Plan testu

zad.

Cel operacyjny

(mierzone osiągnięcia ucznia)

Kategoria

celu

Poziom

wymagań

Poprawna

odpowiedź

1. Sklasyfikować elementy obwodu elektrycznego

2. RozróŜnić symbol woltomierza

3. Scharakteryzować sieci energetyczne

4. Dobrać materiał na przewodnik.

5. RozróŜnić obwód nierozgałęziony prądu

stałego

6. Określić zastosowanie mierników

uniwersalnych

7. Określić elementy budowy transformatora

8. RozróŜnić symbol diody Zenera

9. Rozpoznać połączenie odbiornika trójfazowego

w gwiazdę

10. Określić elementy składowe instalacji

elektrycznej

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

11. Sklasyfikować silniki indukcyjne ze względu

na konstrukcję

12. Określić źródła światła

13. Określić jednostkę rezystancji

14. Określić sposoby zabezpieczania odbiorników

i urządzeń elektrycznych

15. Określić zadania CPU

16. Obliczyć wartość rezystancji rezystora na

podstawie prawa Ohma

17. RozróŜnić schemat układu do pomiaru

rezystancji izolacji

18. RozróŜnić schemat blokowy układ regulacji

19. Określić zastosowanie sterowników PLC

20. Obliczyć moc na podstawie pomiarów

wykonanych metoda techniczną

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

Przebieg testowania

Instrukcja dla nauczyciela

Przygotowanie uczniów do testu:

1. Ustal z uczniami termin przeprowadzenia sprawdzianu z co najmniej jednotygodniowym

wyprzedzeniem.

jakie będą w teście.

5. Omów z uczniami sposób udzielania odpowiedzi (karta odpowiedzi).

Bezpośrednio przed testem i trakcie jego przeprowadzania:

1. Zapewnij uczniom moŜliwość samodzielnej pracy.
2. Rozdaj uczniom zestawy zadań testowych i karty odpowiedzi, podaj czas przeznaczony

na udzielanie odpowiedzi.

3. Postaraj się stworzyć odpowiednią atmosferę podczas przeprowadzania pomiaru

dydaktycznego (rozładuj niepokój, zachęć do sprawdzenia swoich moŜliwości).

4. Kilka minut przed zakończeniem sprawdzianu przypomnij uczniom o zbliŜającym się

czasie zakończenia udzielania odpowiedzi.

5. Zbierz karty odpowiedzi oraz zestawy zadań testowych.

Po zakończeniu testu:

1. Sprawdź wyniki i wpisz do arkusza zbiorczego.
2. Przeprowadź analizę uzyskanych wyników sprawdzianu i wybierz te zadania, które

sprawiły uczniom największe trudności.

3. Ustal trudności uczniów w opanowaniu wiadomości i umiejętności.
4. Opracuj wnioski do dalszego postępowania, mającego na celu uniknięcie niepowodzeń

dydaktycznych – niskie wyniki przeprowadzonego sprawdzianu.

Instrukcja dla ucznia

do nr 15 są z poziomu podstawowego. Zadania od nr 16 do nr 20 są z poziomu
ponadpodstawowego.

4. Zadania zawierają cztery odpowiedzi, z których tylko jedna jest poprawna. Wybraną

odpowiedź zakreśl znakiem X.

5. Jeśli uznasz, Ŝe pomyliłeś się i wybrałeś nieprawidłową odpowiedź, to otocz ją kółkiem,

a prawidłową odpowiedź zaznacz znakiem X.

trudniejsze.

9.  Przed wykonaniem kaŜdego zadania przeczytaj bardzo uwaŜnie polecenie.
10.  Odpowiedzi udzielaj tylko na załączonej karcie odpowiedzi.
11.  Na rozwiązanie wszystkich zadań masz 30 minut.

Powodzenia!

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

Materiały dla ucznia:

–

instrukcja,

–

zestaw zadań testowych,

–

karta odpowiedzi.

ZESTAW ZADAŃ TESTOWYCH

1. Elementy obwodu elektrycznego podzielimy na

a)  prostownicze i wzmacniające.
b)  regulacyjne i sterownicze.
c)  generacyjne i cyfrowe.
d)  aktywne i pasywne.

2. Rysunek przedstawia symbol

a)  woltomierza.
b)  amperomierza.
c)  rezystora.
d)  tranzystora.

3. Sieci energetyczne słuŜące do przesyłu i rozdziału energii elektrycznej dzielimy na

a)  siłowe i oświetleniowe.
b)  mieszkaniowe i siłowe.
c)  przesyłowe i rozdzielcze.
d)  mieszkaniowe i oświetleniowe.

4. Materiały, z których wykonuje się przewodniki prądu elektrycznego to

a)  metale i ich stopy.
b)  drewno i szkło.
c)  guma i tworzywa sztuczne.
d)  papier i porcelana.

5. Rysunek przedstawia schemat obwodu elektrycznego

a)  nierozgałęzionego prądu przemiennego.
b)  rozgałęzionego prądu przemiennego.
c)  nierozgałęzionego prądu stałego.
d)  rozgałęzionego prądu stałego.

6. Multimetrem moŜna zmierzyć

a)  prąd, napięcie i moc.
b)  prąd, rezystancję i moc.
c)  rezystancję, napięcie i moc.
d)  rezystancję, napięcie i prąd.

7. Transformator musi posiadać

a)  wirnik i stojan.
b)  katodę i anodę.
c)  uzwojenie pierwotne i wtórne.
d)  jarznik i elektrody.

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

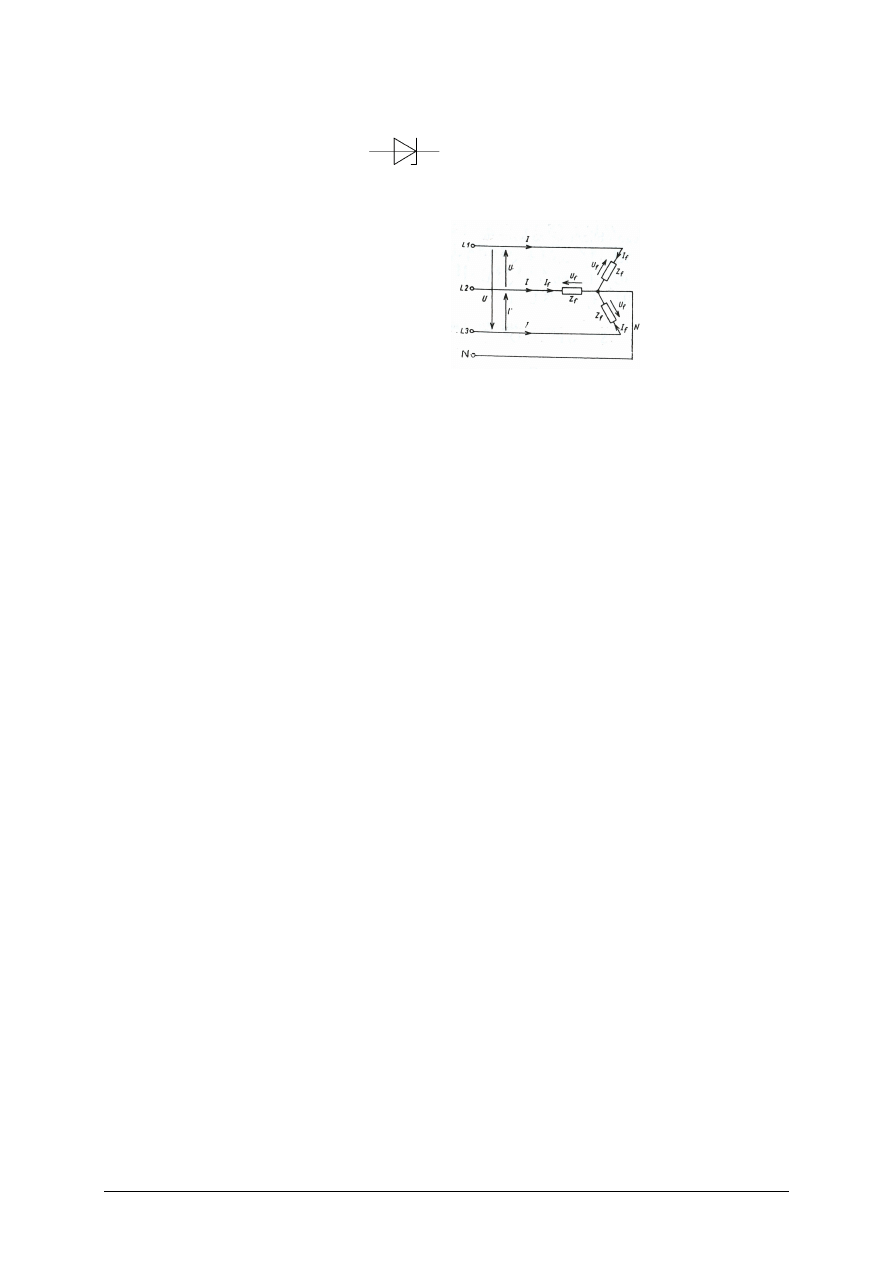

8. Rysunek przedstawia symbol

a)  diody prostowniczej.
b)  diody Zenera.
c)  fotodiody.
d)  diody LED.

9. Rysunek przedstawia połączenie

a)  odbiornika trójfazowego w trójkąt.
b)  szeregowe odbiornika trójfazowego.
c)  odbiornika trójfazowego w gwiazdę.
d)  równoległe odbiornika trójfazowego.

10. Elementami instalacji elektrycznej nie są

a)  silniki.
b)  przewody.
c)  osprzęt instalacyjny.
d)  rozdzielnice.

11. Silniki indukcyjne ze względu na konstrukcję dzielimy na

a)  prądu stałego i zmiennego.
b)  rozgałęzione i proste.
c)  pierścieniowe i klatkowe.
d)  regulacyjne i sterowane.

12. Źródłem światła nie jest

a)  Ŝarówka.
b)  dioda LED.
c)  świetlówka.
d)  jarzeniówka.

13. Jednostką rezystancji jest

a) om [

Ω

b)  wolt [V].
c)  amper [A].
d)  wat [W].

14. Zabezpieczenia odbiorników i urządzeń elektrycznych nie są realizowane poprzez

a)  uziom.
b)  uziemienie funkcjonalne.
c)  uziemienie ochronne.
d)  pomiar rezystancji izolacji.

15. Jednostka centralna zwana CPU

a)  umoŜliwia wykonanie operacji przetwarzania danych.
b)  przechowuje dane.
c)  przechowuje program.
d)  reguluje pracę systemu mikroprocesorowego.

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

16. Wartość rezystancji rezystora R, na którym wystąpił spadek napięcia U = 11 V przy

przepływie prądu I o wartości 5 mA wynosi
a) 2,2 k

Ω

b) 22 k

Ω

c) 220

Ω

d) 55

Ω

17. Rysunek przedstawia schemat układu do pomiaru

a)  mocy w układach trójfazowych.
b)  napięcia w sieci trójfazowej.
c)  rezystancji uziemienia.
d)  rezystancji izolacji.

18. Rysunek przedstawia schemat blokowy

a)  układu sterowania otwartego.
b)  układ regulacji.
c)  otwartego układu regulacji.
d)  automatycznego układu sterowania otwartego.

19. Sterowniki PLC stosowane są w

a)  układach automatyki przemysłowej.
b)  w komputerach PC.
c)  w układach generacyjnych.
d)  we wzmacniaczach operacyjnych.

20. Moc określona metodą techniczna w obwodzie prądu stałego, gdzie I = 25 mA,

a U = 10 V wynosi
a)  2,5 W.
b)  2,5 mW.
c)  250 mW
d)  250 W.

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

KARTA ODPOWIEDZI

Imię i nazwisko ....................................................

Analizowanie układów elektrycznych i automatyki przemysłowej

Zakreśl poprawną odpowiedź.

zadania

Odpowiedź

Punkty

Razem:

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

7. LITERATURA

1.  Bolkowski S.: Elektrotechnika. WSiP, Warszawa 2004
2.  Chochowski A.: Elektrotechnika z automatyką. Ćwiczenia. WSiP, Warszawa 2004
3.  Chwaleba A., Moeschkeb B., Płoszański G.: Elektronika. WSiP, Warszawa 2004
4.  Jabłoński W., Płoszajski G.: Elektrotechnika z automatyką. WSiP, Warszawa1996
5.  Kordowicz–Sot  A.:  Automatyka  i  robotyka.  Układy  regulacji  automatycznej.  WSiP,

Warszawa 1999

6.  Kostro J.: Elementy, urządzenia i układy automatyki. WSiP, Warszawa 2004
7.  Kotlarski W., Grad J.: Aparaty i urządzenia elektryczne. WSiP, Warszawa 2004
8.  Nowicki  J.:  Podstawy  elektrotechniki  i  elektroniki  dla  zasadniczych  szkół

nieelektrycznych. WSiP, Warszawa 2004

9. Orlik W.: Egzamin kwalifikacyjny elektryka. KaBe, Krosno 1999
10. Schmidt D., Baumann A., Kaufmann H., Paetzold H., Zippel B.: Mechatronika REA,

Warszawa 2002

11.  www.elfa.se
12.  www.silnikielektryczne.prv.pl
13.  www.wikipedia.pl

Literatura metodyczna
1.  Krogulec-Sobowiec  M.,  Rudziński  M.:  Poradnik  dla  autorów  pakietów  edukacyjnych.

KOWEZiU, Warszawa 2003

2. Niemierko B.: Pomiar wyników kształcenia zawodowego. Biuro Koordynacji Kształcenia

Kadr, Fundusz Współpracy, Warszawa 1997

3. Szlosek F.: Wstęp do dydaktyki przedmiotów zawodowych. Instytut Technologii

Eksploatacji, Radom 1998
