CAR ALARM SYSTEM







Instrukcja

MaxiCar 486


1

Alarm samochodowy

background image

INSTRUKCJA ALARMU MaxiCar 486

DANE TECHNICZNE:

Napięcie pracy : DC 12V (10V-15V)
Pobór prądu: 20mA
Temperatura pracy: od -40 do +80 C
Wyjście na domykanie szyb: 300mA minus, czas trwania impulsu 30 sekund
Wyjście kanał dodatkowy: 300mA minus, czas trwania impulsu 3 sekundy
Opóźnienie uzbrajania alarmu: programowalne 5 lub 30 sekund
Częstotliwość pracy nadajnika: 433,92MHz
Moc nadajnika: <10mW (klasa 1)


TABELA FUNKCJI PRZYCISKÓW NA PILOTACH:

FUNKCJA

PRZYCISK

OPERACJA

Uzbrajanie alarmu

Wcisnąć 1 raz

Rozbrajanie alarmu

Wcisnąć 1 raz

Zamykanie zamka centralnego
podczas jazdy

Wcisnąć 1 raz

Otwieranie zamka centralnego
podczas jazdy

Wcisnąć 1 raz

Ciche uzbrajanie alarmu

Wcisnąć 1 raz

Ciche rozbrajanie alarmu

Wcisnąć 1 raz

Odłączenie czujników
dodatkowych np. czujnika
wstrząsowego

+

Wcisnąć na 3 sekundy

Tryb anty-porwaniowy
(podczas jazdy)

Wcisnąć 2 razy

Wcisnąć na 2 sekundy

Otwieranie bagażnika

Wcisnąć 1 raz

Włączenie trybu anty-napadowego

+

Wcisnąć na 2 sekundy przy

włączonym silniku

Wyłączenie trybu anty-
napadowego

+

Wcisnąć na 2 sekundy przy

włączonym silniku

Włączenie trybu serwisowego

+

Wcisnąć 1 raz i jednocześnie

załączyć stacyjkę

Wyłączenie trybu serwisowego

+

/

Wcisnąć 1 raz

2

background image

Uzbrajanie alarmu: Wcisnąć przycisk

1 raz. Syrena potwierdzi uzbrojenie alarmu 1 dźwiękiem, kierunkowskazy mrugną 1 raz,

centralny zamek zostanie zamknięty, na wyjściu na domykanie szyb pojawi się impuls masy na 30 sekund. Dioda LED zacznie pulsować
po pięciu sekundach. Alarm może być zaprogramowany tak, aby miał opóźnienie 5 lub 30 sekund na linii czujnika dodatkowego
menu 2 (gdy np. alarm po uzbrojeniu ma domykać elektryczne szyby).

Ciche uzbrajanie alarmu: Wcisnąć przycisk

1 raz. Kierunkowskazy mrugną 1 raz, centralny zamek zostanie zamknięty, na wyjściu

na domykanie szyb pojawi się impuls masy na 30 sekund. Dioda LED zacznie pulsować po pięciu sekundach. UWAGA! Jeśli alarm
zostanie wzbudzony do alarmowania poprzez zadziałanie czujnika dodatkowego np. wstrząsowego syrena nie będzie wydawała
dźwięków, jedynie kierunkowskazy będą mrugać.
Syrena będzie wydawać dźwięki dopiero po otwarciu drzwi.

Rozbrajanie alarmu: Wcisnąć przycisk

1 raz. Syrena potwierdzi rozbrojenie alarmu 2 dźwiękami, kierunkowskazy mrugną 2 razy,

centralny zamek zostanie otwarty, dioda LED zgaśnie potwierdzając rozbrojenie alarmu.
Jeśli podczas rozbrajania alarmu syrena wyda 3 dźwięki i kierunkowskazy mrugną 3 razy to znaczy, że alarm był wyzwolony do
alarmowania podczas nieobecności właściciela. Dioda LED wskaże, która strefa była naruszona (czy linia drzwi czy linia czujnika
dodatkowego, opis zdarzeń w tabeli diody LED).

Opis działania alarmu po wzbudzeniu: Po wzbudzeniu alarmu z linii drzwi lub wyjścia na czujnik dodatkowy alarm zostanie
natychmiastowo wyzwolony. Syrena będzie wydawać dźwięki, kierunkowskazy będą mrugać.
Po wyzwoleniu alarmu z linii czujnika wstrząsowego nastąpi alarm ostrzegawczy (prealarm) syrena wyda 5 dźwięków, kierunkowskazy
mrugną 5 razy, jeśli nastąpi kolejne wzbudzenie w ciągu 10 sekund alarm przejdzie w normalny tryb alarmowania.
Czas alarmowania wynosi 30 sekund. W przypadku ciągłego naruszania strefy, alarm powtórzy cykl alarmowania 8 razy i odłączy
uszkodzoną strefę, aby zapobiec rozładowaniu się akumulatora.

Awaryjne rozbrojenie alarmu: Jeśli pilot od alarmu został zgubiony lub uległ uszkodzeniu można użyć przycisk serwisowy do
awaryjnego rozbrojenia alarmu. W tym celu należy załączyć stacyjkę i wcisnąć przycisk serwisowy na 5 sekund, alarm będzie

rozbrojony. Wyjście z tego trybu wcisnąć przycisk pilota

1 raz.

Odłączenie czujników dodatkowych: Możemy uzbroić alarm bez czujników dodatkowych gdy np. w samochodzie zostawimy dziecko.
W takim przypadku alarm nie będzie reagował na czujniki np. wstrząsowy, ultradźwiękowy jedynie zareaguje na otwarcie drzwi. W

celu odłączenia czujników dodatkowych należy wcisnąć jednocześnie przyciski

+

na 3 sekundy podczas uzbrajania alarmu.

Syrena potwierdzi 3 dźwiękami włączenie funkcji. Ponowne wciśnięcie tych 2 przycisków spowoduje aktywację linii czujników
dodatkowych syrena potwierdzi operację 2 dźwiękami.

Otwieranie bagażnika: Wciśnięcie przycisku

1 raz lub wciśnięcie przycisku

na 2 sekundy spowoduje otwarcie klapy bagażnika.

Wyszukiwanie samochodu: Wciśnięcie przycisku

1 raz jeśli alarm jest w stanie czuwania spowoduje, że syrena wyda 5 dźwięków i

kierunkowskazy mrugną 5 razy. Wciśnięcie przycisku

1 raz spowoduje ciche wyszukiwanie samochodu, kierunkowskazy mrugną 5

razy, wskazując gdzie znajduje się samochód.

Tryb anty-porwaniowy: Funkcja zabezpieczająca właściciela przed porwaniem jego samochodu. Podczas jazdy wciśnięcie przycisku

spowoduje, że kierunkowskazy zaczną mrugać szybko, ponowne wciśnięcie przycisku

spowoduje, że dioda LED zacznie

mrugać, po 15 sekundach syrena zacznie wydawać dźwięki przez czas 10 sekund, po tym czasie zostanie odcięty zapłon. Wyłączenie

trybu anty-porwania, wcisnąć przycisk

1 raz.

Tryb anty-napadowy: Może być aktywny lub nie aktywny. Programowanie menu2. Podczas jazdy jednoczesne wciśnięcie przycisków

+

na 2 sekundy spowoduje, że syrena wyda 1 dźwięk, dioda LED zacznie mrugać powoli, sygnalizując tryb anty-napadowy.

Jeśli ktoś otworzy drzwi, dioda LED zacznie szybko mrugać po 3 minutach zostanie odcięty zapłon. Ponowne wciśnięcie przycisków

+

1 raz spowoduje wyjście z trybu anty-napadowego. Operacja będzie potwierdzona 2 dźwiękami syreny, dioda LED zgaśnie.

Sygnalizacja kierunkowskazami otwarcia drzwi podczas jazdy: Funkcja może być zaprogramowana jako włączona lub wyłączona.
Programowanie menu 1. Funkcja sygnalizuje 10 mrugnięciami kierunkowskazów otwarcie drzwi podczas jazdy.

Zamykanie centralnego zamka podczas jazdy po załączeniu stacyjki: Alarm może zamykać centralny zamek podczas jazdy z
opóźnieniem 2 lub 15 sekund. Programowanie menu 2.
Podczas jazdy po wciśnięciu pedału hamulca centralny zamek zostanie zamknięty po 2 lub 15 sekundach. Po wyłączeniu silnika zamek
zostanie otwarty.

Tryb serwisowy: Funkcja może być zaprogramowana jako włączona lub wyłączona. Programowanie menu 1.
Funkcja przydatna, np. gdy oddajemy samochód do serwisu. Wszystkie funkcje alarmu będą nie aktywne jedynie sterowanie

3

background image

centralnym zamkiem i klapą będzie aktywne. Wejście do trybu serwisowego: włączyć stacyjkę, wcisnąć na raz przyciski

+

,

syrena wyda jeden dźwięk , dioda LED zapali się potwierdzając, że alarm wszedł w tryb serwisowy. Wyjście z trybu serwisowego:

wcisnąć przycisk

jeden raz, syrena wyda 2 dźwięki, dioda LED

zgaśnie sygnalizując wyjście z trybu serwisowego.

Pamięć alarmu: W przypadku odcięcia zasilania i ponownym jego podłączeniu, zaprogramowane ustawienia alarmu będą takie
same jak przed zanikiem zasilania.

Samouzbrojenie: Funkcja może być włączona lub wyłączona. Programowanie menu1.
Po przypadkowym rozbrojeniu alarmu z pilota i nie otwarciu drzwi samochodu, alarm uzbroi się i zamknie drzwi po 25 sekundach.

Pasywne uzbrajanie: Funkcja może być włączona lub wyłączona. Programowanie menu1.
Po wyjściu z samochodu, po 15 sekundach po zamknięciu drzwi syrena wyda 3 dźwięki, by ostrzec kierowcę. Alarm uzbroi się
automatycznie po 1 minucie, ale nie zamknie drzwi.

Wkodowanie pilotów do centralki alarmu: Włączyć stacyjkę, nacisnąć przycisk serwisowy 4 razy , syrena wyda 1 dźwięk, następnie
nacisnąć dowolny przycisk pilota , syrena wyda 2 dźwięki potwierdzając wkodowanie pilota. Alarm wyjdzie z trybu wkodowania
pilotów. Wkodowanie drugiego pilota trzeba powtórzyć powyższą procedurę.

Wykasowanie pilotów z centralki alarmu: Włączyć stacyjkę, wcisnąć przycisk serwisowy na 10 sekund, syrena potwierdzi 2 dźwiękami
wykodowanie pilotów.

Opis statusu diody LED:

Status diody LED

Oznaczenie zdarzeń

Mruga powoli

Podczas uzbrajania

Ś

wieci ciągle

Tryb serwisowy

Zgaszona

Alarm rozbrojony

Mruga raz…..pauza

Podczas czuwania włączył się alarm ostrzegawczy

Mruga 2 razy…..pauza

Podczas czuwania włączył się alarm z linii czujników
dodatkowych

Mruga 3 razy…..pauza

Podczas czuwania włączył się alarm z linii drzwi lub klap

Wejście w tryb programowania:

MENU 1

Operacja

Funkcja

Status diody LED

Włączone: LED mrugnie 1 raz *

Wcisnąć przycisk

Samouzbrojenie

Wyłączone: LED mrugnie 2 razy

Włączona: LED mrugnie 1 raz*

Wcisnąć przycisk

Sygnalizacja kierunkowskazami otwarcia
drzwi podczas jazdy

Wyłączona: LED mrugnie 2 razy

Włączone: LED mrugnie 1 raz *

Wcisnąć przycisk

Pasywne uzbrajanie

Wyłączone: LED mrugnie 2 razy

Włączony: LED mrugnie 1 raz *

Wcisnąć przyciski

+

Tryb serwisowy

Wyłączony: LED mrugnie 2 razy

1) Otworzyc drzwi,

2) Wlaczyc i wylaczyc zaplon,

3) Przycisnac przycisk serwisowy przez 5 sekund - zapali sie dioda LED.

Po zgaszeniu sie diody LED, puscic przycisk serwisowy - syrena wyda

1 dzwiek potwierdzajac wejscie w MENU 1.

4

background image

MENU 2

Operacja

Funkcja

Status diody LED

Dioda LED mrugnie raz: 0,5 sek. *

Wcisnąć przycisk

Długość impulsu centralnego zamka

Dioda LED mrugnie 2 razy: 4 sek.
(zamki pneumatyczne)

Dioda LED mrugnie raz: opóźnienie 5 sek. *

Wcisnąć przycisk

Opóźnienie uzbrojenia czujników
dodatkowych

Dioda LED mrugnie 2 razy: opóźnienie 35
sek.

Dioda LED mrugnie raz: włączony

Wcisnąć przycisk

Tryb anty-napadowy

Dioda LED mrugnie 2 razy: wyłączony *

Dioda LED mrugnie raz: opóźnienie
zamykania zamka 15 sek. *

Wcisnąć przyciski

+

Zamykanie centralnego zamka podczas
jazdy po załączeniu stacyjki

Dioda LED mrugnie 2 razy: opóźnienie
zamykania zamka 2 sek.

Wyjście z trybu programowania: Zamknąć drzwi, syrena wyda 1 dźwięk potwierdzając wyjście z trybu programowania.
* tym symbolem oznaczone są ustawienia fabryczne

Po wejsciu do MENU 1, ponownie wcisnac i przytrzymac przycis serwisowy

przez 5 sekund - dioda LED zapali sie na stale. Po zgaszeniu sie diody LED,

puscic przycisk - syrena wyda 2 dzwieki, potwierdzajac wejscie w MENU 2.

5

background image

Pomarañczowy

Bia³y

¯ó³ty

Pomar./Czarny

Bia³o/Czarny

¯ó³to/Czarny

Pom

arañ

czow

y

Bia³y

¯ó³ty

Pom

ar./
Czar

ny

Bia³o

/Cza

rny

¯ó³to

/Cza

rny

Zamy

kanie

Otwi

eran

ie

Pom

ara
ñcz

owy

Bia
³y

¯ó³
ty

Pom

ar.
/Cz
arn
y

Bia
³o/C

zar
ny

¯ó³
to/C

zar
ny

Zamyk

anie

Otwier

anie

Pomarañczowy

Bia³y

¯ó³ty

Pomar./Cza

rny

Bia³o/Czarny

¯ó³to/Czarny

Pompa centr.

zamka

Skrzynka centr.

zam. w samoch.

Z

A

M
E

K

S
T

E

R
O
W
A

N
Y

(

-)

Z

A

M
E

K

S
T

E

R
O
W
A

N
Y

(

+

)

Z

A

M
E

K

P
N
E

U
M
AT

Y

C
Z

N
Y

P

O
D
£

¥

C
Z

E

N
IE
B
E

Z

P

O
Œ

R
E

D
N
IO

D
O
S

O
W
N
IK
Ó
W

Interfejs centralnego zamka (Patrz odpowiedni diagram)

POMARAÑCZOWY

BIA£Y

¯Ó£TY

POMARAÑCZ/CZARNY

BIA£Y/CZARNY

¯Ó£TY/CZARNY

CZARNY

CZERWONY/CZARNY

CZERWONY

RÓ¯OWY

BR¥ZOWY

BR¥ZOWY

INTERFEJS ZAMKA

PATRZ DIAGRAM

AKUMULAT

OR

SYRENA

CZUJNIK

DODATKOWY

KIER

UNK

OWS

KAZY

KANA£ DODATKOWY

¯Ó£TY

CZERWONY

POMARAÑCZOWY

NIEBIESKI

BIA£Y

DOMYKANIE SZYB (-)

PEDA£

HAMULCA

ŒWIAT£A

STOP

WY£¥CZNIKI DRZWI

STACYJKA

CZUJNIK

WSTRZ¥SOWY

PRZYCISK SERWISOWY

DIODA LED

POTENCJOMETR S£U¯Y

DO REGULACJI CZU£OŒCI

FIOLETOWY

¯Ó£TY

¯Ó£TY

CZERWONY

ROZRUSZNIK

SCHEMA

T ALARMU

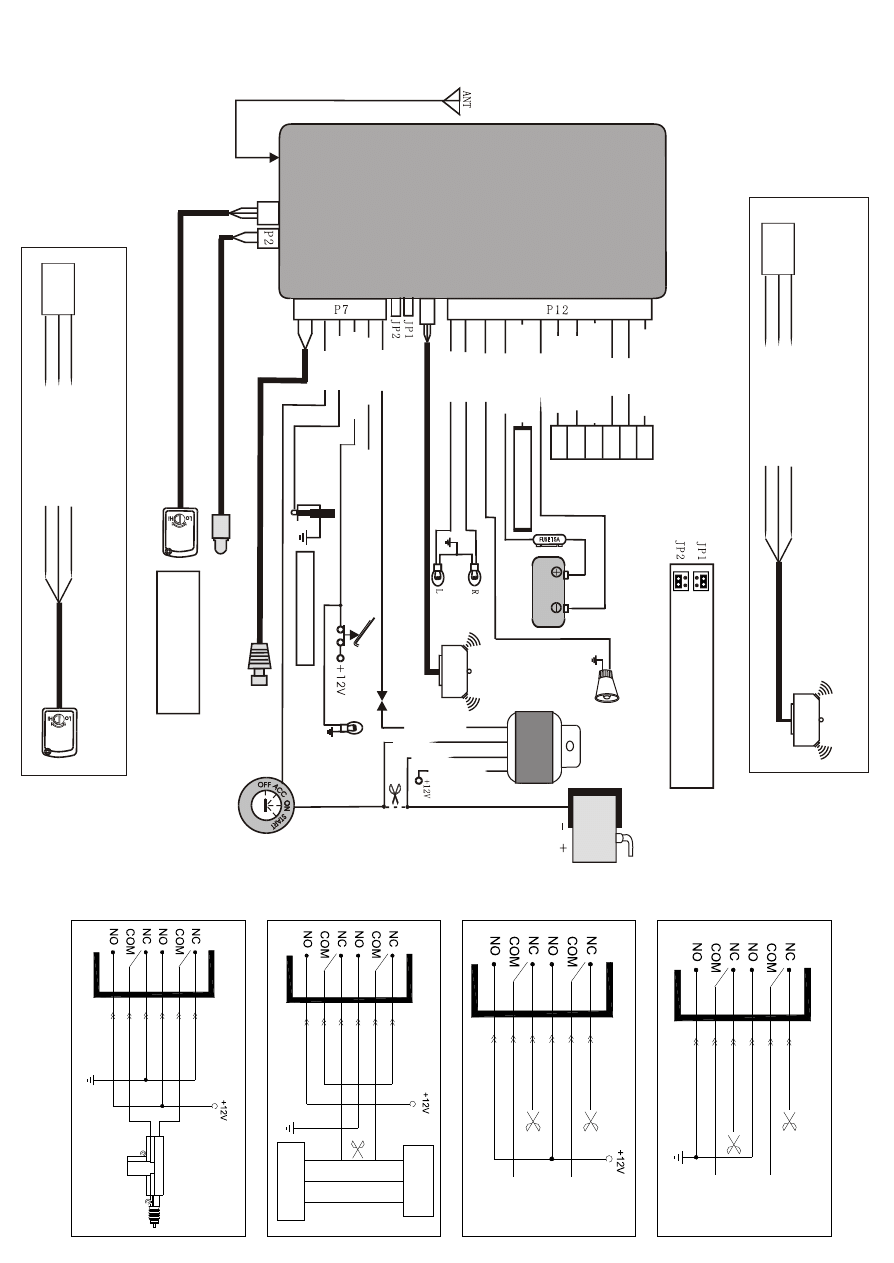

Schemat alarmu MaxiCar 486

MAXICAR

WYZWALANIE WY£¥CZNIKÓW DRZWI (-)

WYZWALANIE WY£¥CZNIKÓW DRZWI (+)

ZWORA

ZWORA

(+) DO STACYJKI

(+) PO STACYJCE

CZUJNIK

DODATKOWY

ZASILANIE(-)

ZASILANIE(+)

WYZWALANIE(-)

WYJŒCIA ZASILANIA NA CZUJNIK DODA

TKOWY (Np.CU-02)

PRZEKA•NIK

BLOKADY

ZAP£ONU

P3/2

P3/1

P3/2

ZASILANIE(-)

ZASILANIE(+)

WYZWALANIE(-)

WYJŒCIA ZASILANIA NA CZUJNIK WSTRZ¥SOWY

P3/1

CZUJNIK

WSTRZ¥SOWY

NC

COM

NO

NC

COM

NO

6

background image

KARTA GWARANCYJNA


Nazwa:
………………………………………………………………………………………

Marka i model produktu: …………………………………………………………………

Data sprzedaży: ……………………………………………………………………………






(pieczęć i podpis sprzedawcy)

WARUNKI GWARANCJI:

1.

Niniejsza gwarancja obowiązuje na terytorium Rzeczypospolitej Polskiej.

2.

Sprzedawca udziela gwarancji na okres 24 miesięcy od daty zakupu.

3.

Gwarancja jest nieważna w następujących przypadkach:

brak podpisu lub pieczątki sprzedawcy,

numer fabryczny produktu, datę sprzedaży w jakikolwiek sposób zmieniono,

zamazano, usunięto lub zatarto,

braku akceptacji warunków gwarancji przez kupującego.

4.

Usterki produktu ujawnione w okresie gwarancyjnym będą usuwane przez Sprzedawcę w czasie nie dłuższym niż 21 dni od

daty przyjęcia reklamacji w siedzibie lub oddziale Sprzedawcy. Wymiana produktu na nowy przysługuje w sytuacji

trzykrotnej naprawy lub w przypadku usterki trwałej.

5.

Wydanie produktu po naprawie nastąpi w miejscu oddania do naprawy.

6.

Gwarancją nie są objęte: uszkodzenia mechaniczne i wywołane nimi wszystkie wady produktu, uszkodzenia wynikające z

niewłaściwej obsługi, baterie w pilotach, bezpieczniki, przewody oraz ich wymiana.

7.

Podstawą do rozstrzygnięcia gwarancji jest dowód zakupu, ważna i prawidłowo wypełniona karta gwarancyjna oraz

reklamowany produkt.

8.

Uprawnienia z tytułu gwarancji nie obejmują prawa Klienta do domagania się zwrotu utraconych zysków lub poniesionych

kosztów w związku z awaria urządzenia.

9.

Nieprzestrzeganie warunków gwarancji powoduje jej utratę.


Akceptuję warunki niniejszej gwarancji:

……………………………………………..

(czytelny podpis klienta)



7

background image




To oznaczenie umieszczone na produkcie, akcesoriach lub dokumentacji oznacza, że po zakończeniu eksploatacji nie należy tego produktu ani
jego części wyrzucać wraz ze zwykłymi odpadami gospodarstwa domowego. Aby uniknąć szkodliwego wpływu na środowisko naturalne i
zdrowie ludzi w skutek niekontrolowanego usuwania odpadów, prosimy o oddzielenie tych przedmiotów od odpadów innego typu oraz o
odpowiedzialny recykling.

W celu uzyskania informacji na temat miejsca i sposobu bezpiecznego dla środowiska recyklingu tych przedmiotów, użytkownicy w gospodarstwach
domowych powinni skontaktować się z punktem sprzedaży detalicznej, w którym dokonali zakupu produktu lub z organem władz lokalnych. Użytkownicy w
firmach powinni skontaktować się ze swoim dostawcą i sprawdzić warunki umowy zakupu. Produktu ani jego akcesoriów nie należy usuwać razem z innymi
odpadami komercyjnymi.


Wyprodukowano w ChRL dla: Ireneusz Kosiński MAXITEC, 63-900 Rawicz-Sierakowo, ul. Leśna 5

www.maxitec.pl

8


Wyszukiwarka

Podobne podstrony:
Instrukcja Alarm Prestige APS 150MX
instrukcja alarm bx2000
Instrukcja alarm yaris
instrukcja alarm bx1000
Instrukcja obsługi alarm Logic CAN LC 5 wyd 1 (2)
Blaupunkt CR5WH Alarm Clock Radio instrukcja EN i PL
Instrukcja obsługi alarm Logic CAN LC4
instrukcja APS 150MX, A U T O Alarm, instrukcje użytkowania
instrukcja APS400MX, A U T O Alarm, instrukcje użytkowania
instrukcja APS150MXA, A U T O Alarm, instrukcje użytkowania
alarm connection instruction
casio vibrating alarm watch instructions
Auto alarm instrukcja
wykład 6 instrukcje i informacje zwrotne
Instrumenty rynku kapitałowego VIII
05 Instrukcje warunkoweid 5533 ppt

więcej podobnych podstron
