UNIWERSYTET ZIELONOGÓRSKI – WYDZIAŁ MECHANICZNY –

ZAKŁAD PODSTAW KONSTRUKCJI MASZYN I PROJEKTOWANIA WSPÓŁBIEŻNEGO

Materiały pomocnicze z podstaw systemu CAD – AutoCAD 2000 GB/PL

Ćwiczenie 1
TEMAT: Środowisko pracy w systemie AutoCAD 2000

1.1 Rozpoczęcie pracy z programem.

Po uruchomieniu AutoCAD-a po-
jawia się okno dialogowe pokazane
na rys.1. Umożliwia ono rozpoczę-
cie pracy z programem na cztery
sposoby:
a) otwarcie

istniejącego (zapisa-

nego wcześniej) rysunku,

b)

praca z nowym plikiem i
ustawieniami domyślnymi,

c) zastosowanie

szablonu,

d)

zastosowanie kreatora usta-
wień nowego rysunku.

1.1.1 Otwarcie istniejącego rysunku.

Aby rozpocząć pracę z istniejącym rysunkiem
należy:

1. Kliknąć ikonę otwierającą rysunek

2. Kliknąć guzik Browse (Znajdź),

3. W oknie, które się otworzy znaleźć intere-

sujący nas plik, po czym otworzyć go klika-
jąc dwukrotnie na jego nazwie.

Miniatura szukanego rysunku

jest widoczna na podglądzie.

AutoCAD standardowo pozwala na otwieranie plików z rozszerzeniem DWG. Istnieje jednak
również możliwość otwarcia plików w formacie DXF oraz szablonów posiadających rozsze-
rzenie DWT.

Opracowali: dr inż. Marek Malinowski, mgr inż. Wojciech Babirecki, mgr inż. Tomasz Belica

Kopiowanie bez zgody autorów zabronione

1

UNIWERSYTET ZIELONOGÓRSKI – WYDZIAŁ MECHANICZNY –

ZAKŁAD PODSTAW KONSTRUKCJI MASZYN I PROJEKTOWANIA WSPÓŁBIEŻNEGO

Materiały pomocnicze z podstaw systemu CAD – AutoCAD 2000 GB/PL

UWAGA: Możemy również –
pracując z jednym rysunkiem -
jednocześnie otworzyć inny.
Klikamy: File>Open
(Plik->Otwórz)
Pokaże się okienko dialogowe
pozwalające na otwarcie intere-
sującego nas pliku.

1.1.2 Praca z nowym plikiem i ustawieniami domyślnymi.

UWAGA: Możemy również –
pracując z jednym rysunkiem -
jednocześnie rozpocząć pracę z
nowym rysunkiem
(z ustawieniami domyślnych
parametrów)
Klikamy: File>New
(Plik->Nowy)

-

Opcja ta pozwala na praktycz-
nie natychmiastowe przejście
do rysowania w programie.
Aby rozpocząć pracę z nowym
rysunkiem i ustawieniami
domyślnych parametrów ry-
sunkowych należy jedynie:

1. Kliknąć ikonę rozpoczyna-

jącą pracę z nowym rysun-
kiem,

2. Wybrać jednostki rysunko-

we:

metryczne

(milimetry,

centymetry, metry);

-

angielskie (stopy, cale).

Opracowali: dr inż. Marek Malinowski, mgr inż. Wojciech Babirecki, mgr inż. Tomasz Belica

Kopiowanie bez zgody autorów zabronione

2

UNIWERSYTET ZIELONOGÓRSKI – WYDZIAŁ MECHANICZNY –

ZAKŁAD PODSTAW KONSTRUKCJI MASZYN I PROJEKTOWANIA WSPÓŁBIEŻNEGO

Materiały pomocnicze z podstaw systemu CAD – AutoCAD 2000 GB/PL

1.1.3 Zastosowanie szablonu.

Przy uruchamianiu nowego rysun-
ku możemy korzystać z szablonów
posiadających ustawienia dla okre-
ślonych zadań projektowych.

Aby

rozpocząć pracę z nowym rysun-
kiem wykorzystując szablon nale-
ży:

1.

Kliknąć ikonę rozpoczynającą
pracę z nowym rysunkiem
wykorzystując szablon,

2.

Wybrać z listy dostępnych
szablonów interesujący nas
szablon,

1.1.4 Zastosowanie kreatora ustawień nowego
rysunku.

Rozpoczynając pracę z progra-
mem tym sposobem, mamy moż-
liwość ustawienia wszystkich
parametrów rysunkowych takich
jak:

a) przy użyciu Advanced setup

(Ustawienia zaawansowane)
są to:

- jednostki rysunkowe,
- jednostki kąta,
- miara kąta (skąd zaczyna),
- kierunek miary kąta,
- obszar (granice rysunku).

b) przy użyciu Quick setup

(Ustawienia szybkie) są to:

- jednostki rysunkowe,
- obszar (granice rysunku).

Poniżej zostaną opisane wszystkie parametry podlegające ustawieniom przy zastosowaniu
Advanced setup (Ustawień szczegółowych).

Opracowali: dr inż. Marek Malinowski, mgr inż. Wojciech Babirecki, mgr inż. Tomasz Belica

Kopiowanie bez zgody autorów zabronione

3

UNIWERSYTET ZIELONOGÓRSKI – WYDZIAŁ MECHANICZNY –

ZAKŁAD PODSTAW KONSTRUKCJI MASZYN I PROJEKTOWANIA WSPÓŁBIEŻNEGO

Materiały pomocnicze z podstaw systemu CAD – AutoCAD 2000 GB/PL

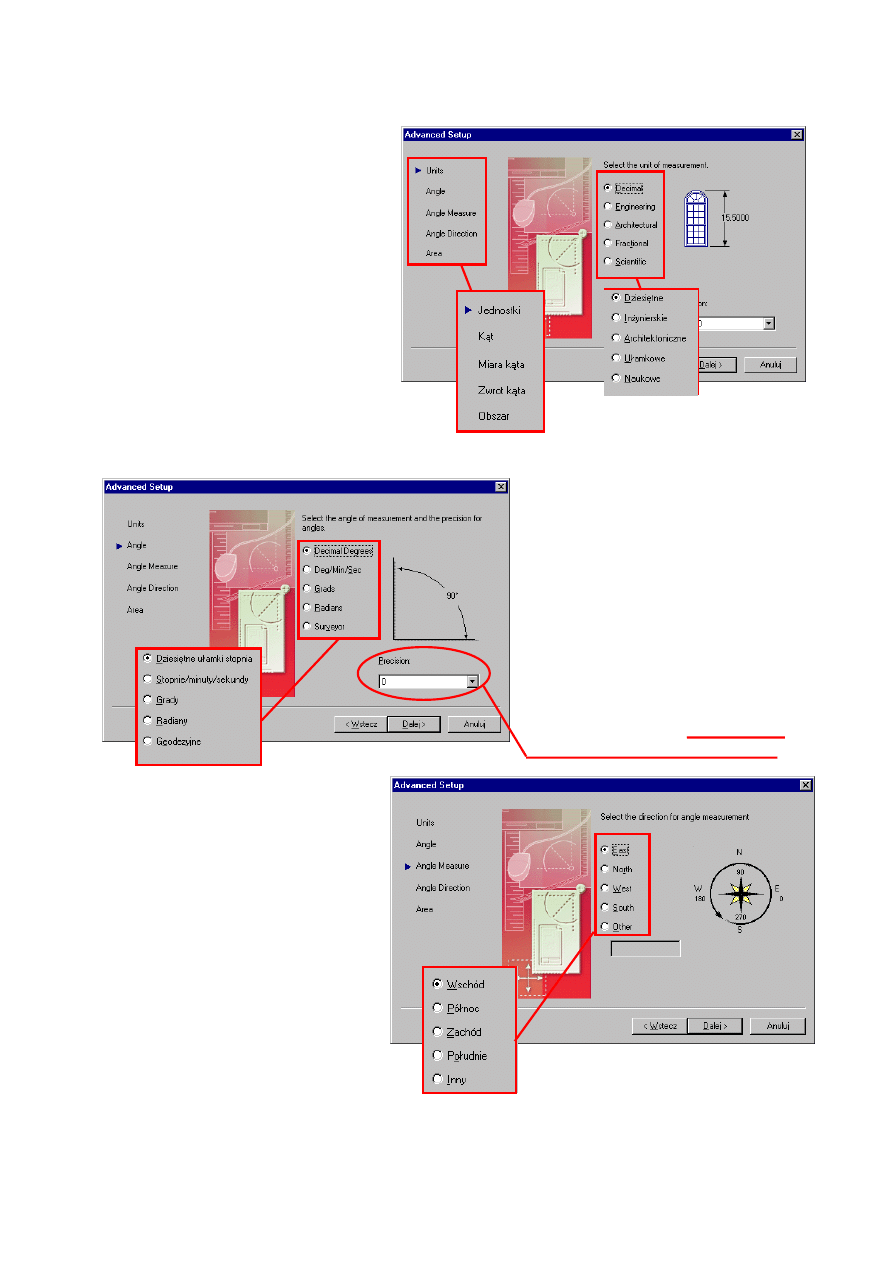

Krok 1. Jednostki rysunkowe.

Przy pomocy tego okna można ustawić jed-
nostki, jakimi będziemy posługiwali się w
trakcie rysowania.
Mamy do dyspozycji jednostki:

-

Decimal (Dziesiętne),

-

Engineering (Inżynierskie),

-

Architektural (Architektoniczne),

-

Fractional (Ułamkowe),

-

Scientific (Naukowe).

Na wybór odpowiednich jednostek decydu-
jemy się poprzez zaznaczenie odpowiedniej
opcji. Najczęściej używanymi jednostkami
w rysunku technicznym „mechanicznym” są
jednostki dziesiętne.

Krok 2. Miara i dokładność pomiaru kąta.

Przy pomocy tego okna można ustawić jednost-
ki miary kąta oraz dokładność, z jaką będzie
mierzony. Do dyspozycji mamy jednostki:
- Decimal Degrees (Dziesiętne ułamki stopnia),
- Deg/Min/Sec (Stopnie/minuty/sekundy),
- Grads (Grady),
- Radians (Radiany),
- Surveyor Geodezyjne).
Na wybór odpowiednich jednostek decydujemy
się poprzez zaznaczenie odpowiedniej opcji.
Najczęściej używanymi jednostkami kąta w
rysunku technicznym „mechanicznym” są dzie-
siętne ułamki stopnia. W tym okienku decydu-
jemy o dokładności pomiaru kąta.

Krok 3. Kierunek miary kąta.

Za pomocą tego okna decydujemy o kierun-
ku miary kąta, czyli – o „kierunku”, z które-
go program będzie „zaczynał” mierzyć kąty.
Do dyspozycji mamy pięć możliwości:

-

East (Wschód),

-

North (Północ),

-

West (Zachód),

-

South (Południe),

-

Other (Inny).

Na wybór odpowiedniego kierunku decydu-
jemy się poprzez zaznaczenie odpowiedniej
opcji. Najczęściej używanym kierunkiem
jest East (Wschód).

Opracowali: dr inż. Marek Malinowski, mgr inż. Wojciech Babirecki, mgr inż. Tomasz Belica

Kopiowanie bez zgody autorów zabronione

4

UNIWERSYTET ZIELONOGÓRSKI – WYDZIAŁ MECHANICZNY –

ZAKŁAD PODSTAW KONSTRUKCJI MASZYN I PROJEKTOWANIA WSPÓŁBIEŻNEGO

Materiały pomocnicze z podstaw systemu CAD – AutoCAD 2000 GB/PL

. Tomasz Belica

5

Opracowali: dr inż. Marek Malinowski, mgr inż. Wojciech Babirecki, mgr inż

Kopiowanie bez zgody autorów zabronione

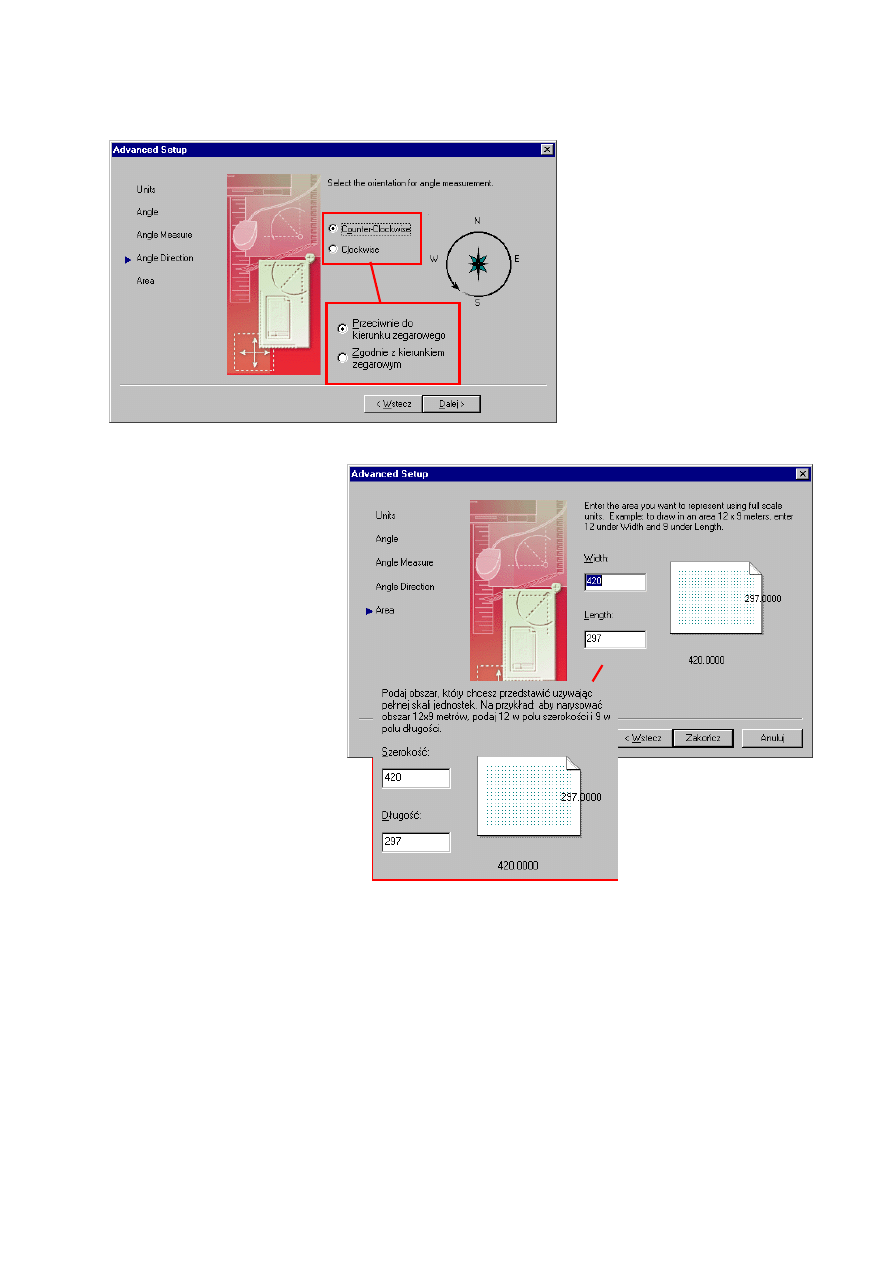

Krok 4. Zwrot miary kąta.

W oknie tym decydujemy o kierunku,
w którym program będzie mierzył
kąty. Do dyspozycji są dwie opcje:
-

Counter-Clockwise (przeciwnie do
kierunku ruchu wskazówek zega-
ra),

-

Clockwise (zgodnie z kierunkiem
wskazówek zegara).

Na wybór odpowiedniego kierunku
decydujemy się poprzez zaznaczenie
odpowiedniej opcji. Najczęściej uży-
wanym kierunkiem jest Counter-
Clockwise (przeciwnie do kierunku
ruchu wskazówek zegara).

Krok 5. Obszar rysunkowy.

Przy pomocy tego okna ustawia się
obszar rysunkowy (granice), na któ-
rym powstanie rysunek. Z granicami
związane jest bezpośrednio wyświe-
tlanie siatki pomocniczej. Późniejsze
włączenie granic uniemożliwi ryso-
wanie poza nimi.

Ustawienie granic polega na wpisaniu
w odpowiednie okna szerokości i
długości ustawianego obszaru rysun-
kowego.

1.2 Interfejs programu.
Firma Autodesk, producent programu AutoCAD, ściśle współpracuje z biurami projektowy-
mi, czego wynikiem jest starannie przemyślany i bardzo użyteczny interfejs użytkownika.
Wszystkie ikony są bardzo czytelne i intuicyjne, zebrane są w bardzo dobrze zorganizowane
grupy. Poniższy rysunek przedstawia interfejs programu wraz z opisem poszczególnych grup.
Poniżej zostaną opisane wszystkie elementy okna graficznego AutoCADa.

UNIWERSYTET ZIELONOGÓRSKI – WYDZIAŁ MECHANICZNY –

ZAKŁAD PODSTAW KONSTRUKCJI MASZYN I PROJEKTOWANIA WSPÓŁBIEŻNEGO

Materiały pomocnicze z podstaw systemu CAD – AutoCAD 2000 GB/PL

Kursor nitkowy

Paski narzędzi

Suwaki

Pasek stanu z prze-

łącznikami

Obszar dialogowy

(Wiersz poleceń)

Piktogram ukła-

du współrzęd-

nych

GŁÓWNY OB-
SZAR RYSUN-

KOWY

Menu główne

(Rozwijalne)

Poniżej zostaną pokrótce opisane podstawowe elementy okna graficznego programu Auto-
CAD.

a) Główny obszar rysunkowy. Jest obszarem, na którym tworzymy i oglądamy rysunek.

Jest to obszar nieograniczony, którego niewielki fragment (zależny od aktualnego po-
większenia) widzimy w danej chwili na ekranie.

b) Suwaki. Znane z innych aplikacji paski do przewijania dokumentu (w tym przypadku

rysunku) w kierunkach poziomym i pionowym.

c) Piktogram układu współrzędnych. Piktogram ten oznacza układ współrzędnych, z

którego aktualnie korzystamy. Jest to znak składający się z dwóch strzałek. Standar-
dowo wskazuje on orientację globalnego układy współrzędnych i widnieje w nim lite-
ra W (G). Istnieje możliwość definiowania dowolnej liczby swoich układów współ-
rzędnych, które mogą być nazywane w celu łatwej identyfikacji i uaktywniania.

d) Obszar dialogowy (wiersz poleceń). W obszarze tym wyświetlane są nazwy poleceń

i opcji uruchamianych przez użytkownika. Oprócz nich pojawiają się także komenta-
rze i pytania ze strony AutoCADa, na które trzeba udzielić odpowiedzi w celu konty-
nuowania pracy
UWAGA: Spoglądanie na ten obszar, czytanie i rozumienie komunikatów –
szczególnie przez początkujących jego użytkowników jest niezbędne do popraw-
nej i efektywnej pracy z programem.

e) Kursor nitkowy. Kursor to krzyż złożony z odcinka poziomego i pionowego. Miejsce

przecięcia tych odcinków to punkt, na który wskazuje kursor. Współrzędne tego punk-
tu są wyświetlane na pasku stanu ekranu. Kursorem poruszamy za pomocą myszy. Za
pomocą kursora wskazujemy punkty na ekranie oraz wybieramy obiekty.

Opracowali: dr inż. Marek Malinowski, mgr inż. Wojciech Babirecki, mgr inż. Tomasz Belica

Kopiowanie bez zgody autorów zabronione

6

UNIWERSYTET ZIELONOGÓRSKI – WYDZIAŁ MECHANICZNY –

ZAKŁAD PODSTAW KONSTRUKCJI MASZYN I PROJEKTOWANIA WSPÓŁBIEŻNEGO

Materiały pomocnicze z podstaw systemu CAD – AutoCAD 2000 GB/PL

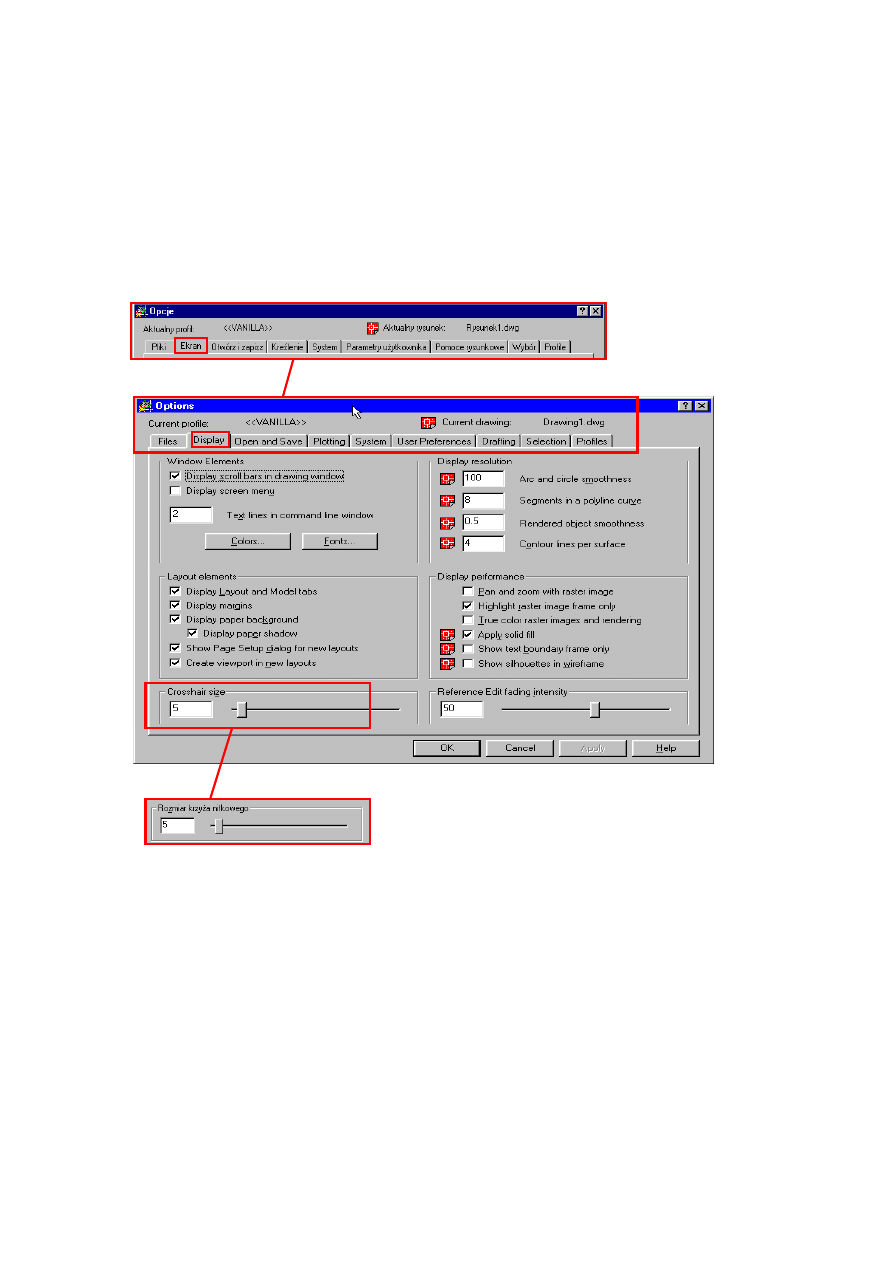

Ustawienia kursora nitkowego.
Ustawieniom w przypadku kursora nitkowego podlegają długości odcinków poziome-
go i pionowego, oraz wielkość kwadratu wyznaczającego środek kursora nitkowego.
- Aby zmienić długości odcinków poziomego i pionowego należy:

- z menu głównego (rozwijalnego) wybrać: Tools (Narzędzia)>Options (Opcje).

Pojawi się następujące okno dialogowe:

-

-włączyć zakładkę
Display (Ekran),

-

suwakiem w dolnej czę-
ści okna zmienić wiel-
kość kursora nitkowego

- Aby zmienić wielkość kwadratu wyznaczającego środek kursora (tzw. celowni-
ka) należy:
- z menu głównego (rozwijalnego) wybrać: Tools (Narzędzia)>Options (Opcje).

Pojawi się następujące okno dialogowe:

Opracowali: dr inż. Marek Malinowski, mgr inż. Wojciech Babirecki, mgr inż. Tomasz Belica

Kopiowanie bez zgody autorów zabronione

7

UNIWERSYTET ZIELONOGÓRSKI – WYDZIAŁ MECHANICZNY –

ZAKŁAD PODSTAW KONSTRUKCJI MASZYN I PROJEKTOWANIA WSPÓŁBIEŻNEGO

Materiały pomocnicze z podstaw systemu CAD – AutoCAD 2000 GB/PL

- przy pomocy suwaka

ustawić odpowiednią
wielkość celownika

- włączyć zakładkę

Drafting (Pomoce
rysunkowe)

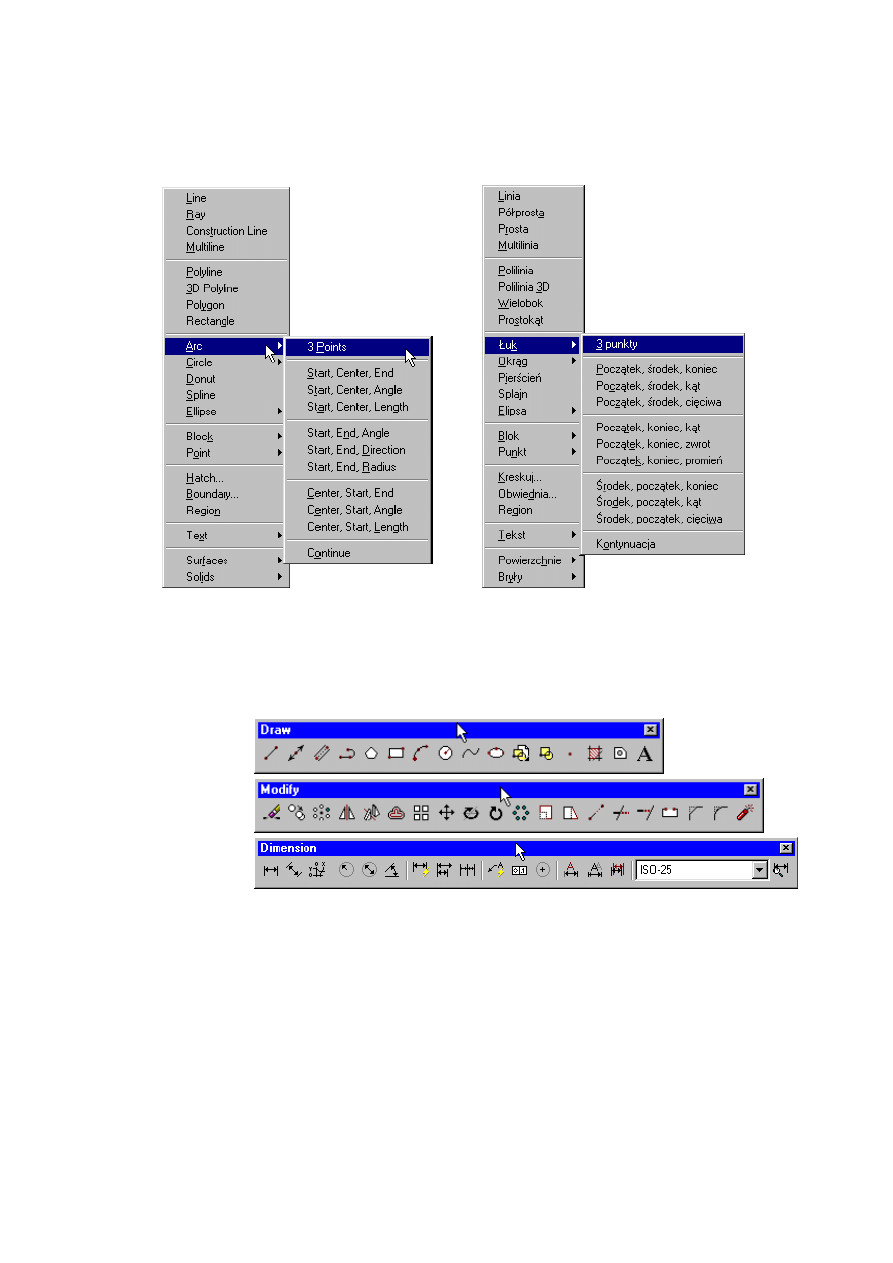

f) Menu główne (rozwijalne). Menu główne umieszczone jest u góry ekranu. Jest to me-

nu rozwijalne to znaczy, że standardowo widoczne są tylko nazwy okien, które ulegają
rozwinięciu dopiero po wskazaniu i naciśnięciu przycisku myszy. Wiele okien dialo-
gowych i menu obrazkowych uaktywnia się za pomocą menu głównego. Poniżej
przedstawiono przykładowe okno powstałe w wyniku rozwinięcia z menu głównego
okna Draw (Rysuj).

Opracowali: dr inż. Marek Malinowski, mgr inż. Wojciech Babirecki, mgr inż. Tomasz Belica

Kopiowanie bez zgody autorów zabronione

8

UNIWERSYTET ZIELONOGÓRSKI – WYDZIAŁ MECHANICZNY –

ZAKŁAD PODSTAW KONSTRUKCJI MASZYN I PROJEKTOWANIA WSPÓŁBIEŻNEGO

Materiały pomocnicze z podstaw systemu CAD – AutoCAD 2000 GB/PL

g) Paski narzędzi. Paski narzędzi są to zbiory „ikon” obsługujących poszczególne pole-

cenia AutoCAD’a. Ikony w paskach narzędzi są pogrupowane tematycznie – co ozna-
cza że w obrębie jednego paska narzędziowego znajdują się ikony wykonujące podob-
ne polecenia. Podstawowe paski narzędzi to:

Draw (Ry-
suj),

Modify
(Zmiana),

Dimension
(Wymiary),

Pasków narzędzi dostępnych w programie jest bardzo wiele, lecz na ekranie widocz-
nych jest tylko kilka najważniejszych, używanych w danym momencie. „Wyciągnię-
cie” na ekran wszystkich pasków spowodowałoby znaczne ograniczenie obszaru ry-
sunkowego i znaczne zmniejszenie komfortu pracy. Dlatego istnieje możliwość dosto-
sowania wyglądu ekranu do potrzeb i umieszczenia na nim potrzebnych (bądź ukry-
wania nie potrzebnych) w danym momencie pasków narzędziowych.

Opracowali: dr inż. Marek Malinowski, mgr inż. Wojciech Babirecki, mgr inż. Tomasz Belica

Kopiowanie bez zgody autorów zabronione

9

UNIWERSYTET ZIELONOGÓRSKI – WYDZIAŁ MECHANICZNY –

ZAKŁAD PODSTAW KONSTRUKCJI MASZYN I PROJEKTOWANIA WSPÓŁBIEŻNEGO

Materiały pomocnicze z podstaw systemu CAD – AutoCAD 2000 GB/PL

Aby wywołać na ekran (bądź ukryć) jakikolwiek pasek narzędziowy należy:

- „kliknąć” na jakimkolwiek pasku narzędzi
prawym klawiszem myszy,

- pojawi się okno prezentowane po lewej
stronie, po czym należy „kliknąć” na pasku
który chcemy wyświetlić (bądź usunąć) z
ekranu,

UWAGA: Znacznik „

Ú” przy pasku

oznacza, że pasek ten jest wyświetlany
obecnie na ekranie.
Nazwy pasków na tej liście ułożone są
alfabetycznie, stąd różnica między ko-
lejnością w wersji polskiej i angielskiej.

h) Pasek stanu z przełącznikami. Pasek stanu to dolna linia na ekranie z umieszczony-

mi na niej przyciskami oraz oknem określającym współrzędne punktu wskazywanego
aktualnie przez kursor.

Stan przycisków informuje nas o tym, czy poszczególne tryby rysowania są włączone
czy też nie. Wszystkie tryby rysowania zostaną szczegółowo opisane w dalszej części
zeszytu.

Opracowali: dr inż. Marek Malinowski, mgr inż. Wojciech Babirecki, mgr inż. Tomasz Belica

Kopiowanie bez zgody autorów zabronione

10
