R780 zastępuje R770 jako część zamienna

Opis

Gdy wprowadzono przekładnię główną
R780, miała ona również zastąpić R770 jako
część zamienna. Pomysł ten wprowadzono
teraz w życie i R770 nie jest już
produkowana.

Istnieją pewne różnice w przełożeniach
między R770 i R780. Różnice te trzeba
zniwelować np. przez regulację tachografu i
ponowną konfigurację ogranicznika
prędkości maksymalnej. Dodatkowo
obudowa tylnego mostu dla R770 musi być
zmodyfikowana do potrzeb przekładni
głównej R780.

Rozwiązanie serwisowe opisano na
następnej stronie.

Części

Opis

Części

wycofane

Przełożenie

Części

wprowadzone

Przełożenie

Ilość

Przekładnia główna

1 100 507

3.27

1 353 366

3.08

1

Przekładnia główna

340 849

3.50

1 353 367

3.40

1

Przekładnia główna

340 850

3.89

1 353 368

3.80

1

Przekładnia główna

340 851

4.25

1 353 369

4.25

1

Śruba dwustronna

1 364 416

(M16x85)

-

1 364 415

(M16x65)

-

2

2 (2)

ã

Scania CV AB

TI 08-00 09 18 GT/T pl

Rozwiązanie serwisowe

W obudowie tylnego mostu trzeba dodać
dwa nowe otwory gwintowane dla śrub

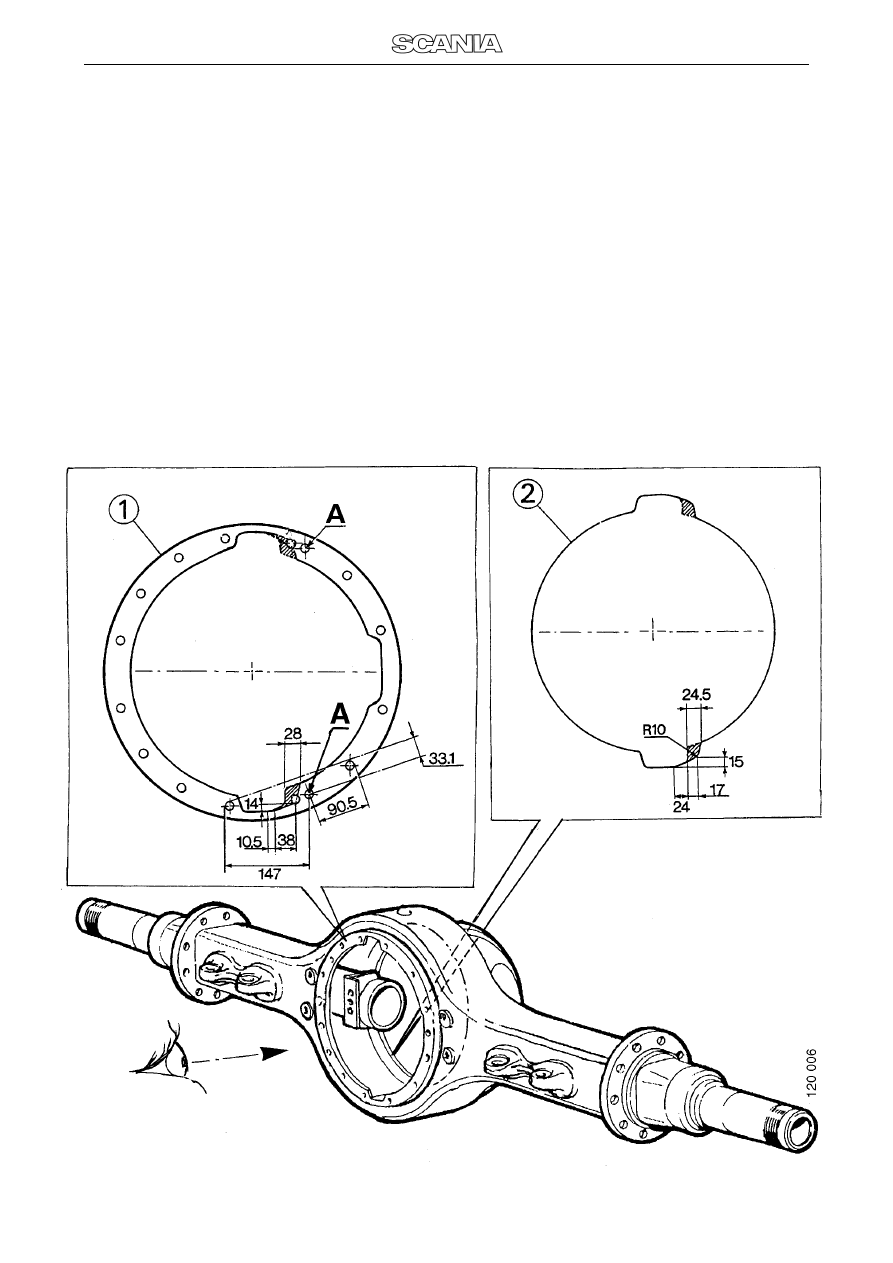

dwustronnych M16. Położenie otworów A
przedstawiono na rysunku, górny i dolny
otwór mają te same wymiary. Nowe śruby
dwustronne są o 20 mm krótsze niż używane
dla przekładni R770.

Wgłębienia w przednim i tylnym pierścieniu
na obudowie tylnego mostu muszą zostać
poszerzone tak, jak pokazano na
rysunkach 1 i 2 dla przekładni głównych o
przełożeniu 3,08 i 3,40.
